电路图与实物图互画练习（含4份）

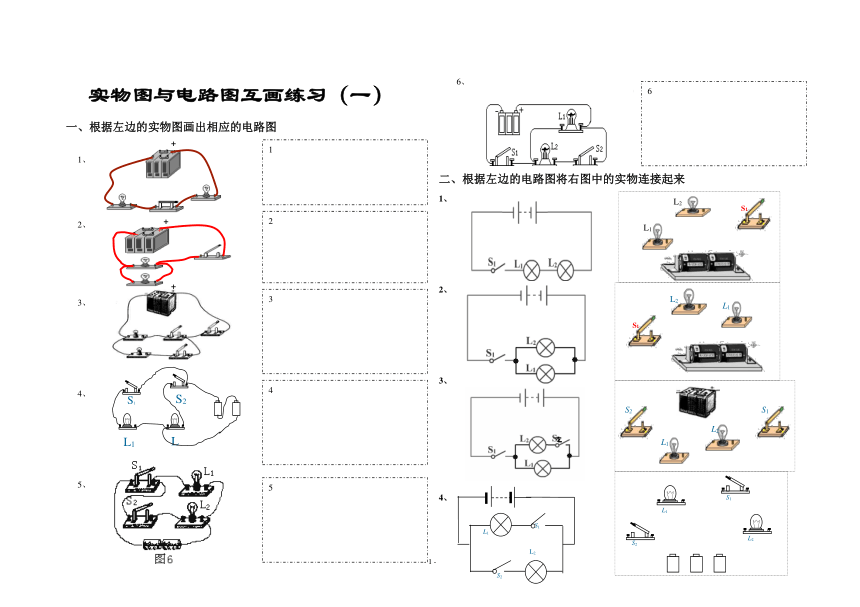

实物图与电路图互画练习（一）
一、根据左边的实物图画出相应的电路图
1、
2、
3、
4、
5、
6、
二、根据左边的电路图将右图中的实物连接起来
1、
2、
3、
4、

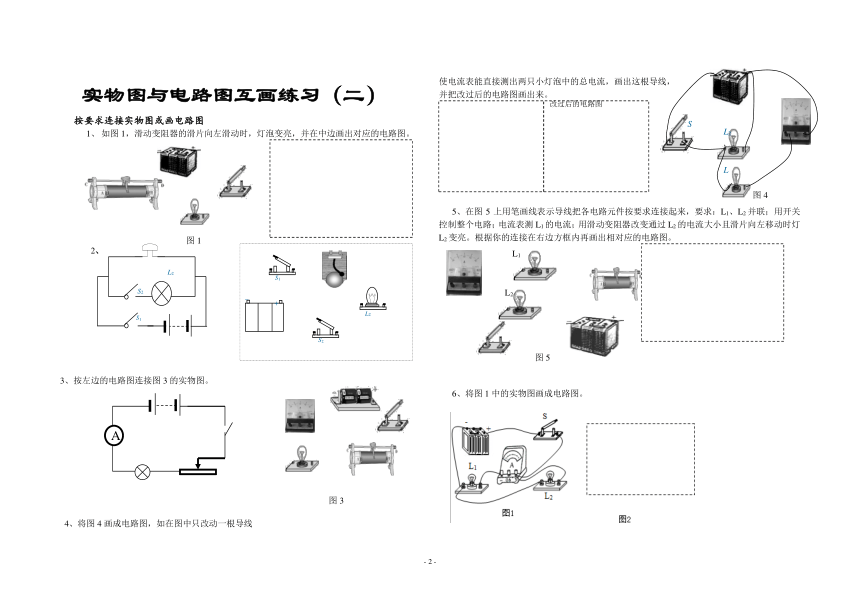

实物图与电路图互画练习（二）
按要求连接实物图或画电路图
如图1，滑动变阻器的滑片向左滑动时，灯泡变亮，并在中边画出对应的电路图。
2、
3、按左边的电路图连接图3的实物图。
4、将图4画成电路图，如在图中只改动一根导线
使电流表能直接测出两只小灯泡中的总电流，画出这根导线，
并把改过后的电路图画出来。
5、在图5上用笔画线表示导线把各电 ( http: / / www.21cnjy.com )路元件按要求连接起来，要求：L 1、L2并联；用开关控制整个电路；电流表测L1的电流；用滑动变阻器改变通过L2的电流大小且滑片向左移动时灯L2变亮。根据你的连接在右边方框内再画出相对应的电路图。
6、将图1中的实物图画成电路图。
实物图与电路图互画练习（三）
按要求连接实物图或画电路图
1、
2、
3.根据以下要求，完成下图中的实物连接图。 ( http: / / www.21cnjy.com )要求：使L1和L2并联，并且让S1控制L1，让S2控制L2，S3接在干路上。并在右边画出它的电路图。
4.某传达室需要在前后门都装上开关。前门来 ( http: / / www.21cnjy.com )人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。请按需要设计电路图。并把实物连接成电路。
5、将实物连接图画成电路图
6、如图所示，根据电路图连接实物电路．
实物图与电路图互画练习（四）
按要求连接实物图或画电路图
1.用线段代替导线连接下图中的事物，要求：
L1,L2串联，电压表测量L2的电压（估计在2—3伏之间），并画出对应的电路图。
2.请你按照下面要求完成探究串联电路电压特点的实验。
连接如图所示的电路，要求电压表A测量等L1的电压，电压表B测量两灯串联后的总电压，并在方框内画出对应的电路图。
3．如下图所示，要求用滑动变阻器调节小灯泡的亮度，电流表测量电路中的电流，电压表测量灯泡两端的电压。
⑴画出电路图，并按电路图连接实物图。
4、由实物图画出电路图。
5、根据电路图，将如图所示的实物图连好．
6、如图所示，现有两只灯泡 ( http: / / www.21cnjy.com )、电池阻、电流表、开关及滑动变阻器各一个。某小组要设计符合如下要求的电路：灯L1、L２要并联，电流表测通过灯L2的电流；滑动变阻器向左移动，只能使灯L1亮度变暗；开关控制整个电路通断。请在细线框内画出符合要求的电路图，并将对应的实物图连接起来。
+
1
+
2
+
3
L1
L2
S2
S1
4
5
6
L2
L1
S1
L1
L2
S1
L1
L2
S2
S1
L2
L1
S1
L1
S1
L2
S2
S2
图1
+
_
S1
L2
S2
L2
S2
S1
A
图3
S
L1
L2
改过后的电路图
图4
L1
L2
图5
S1
S2
S3
第14题
红灯
绿灯
前门
后门
L1
L2
