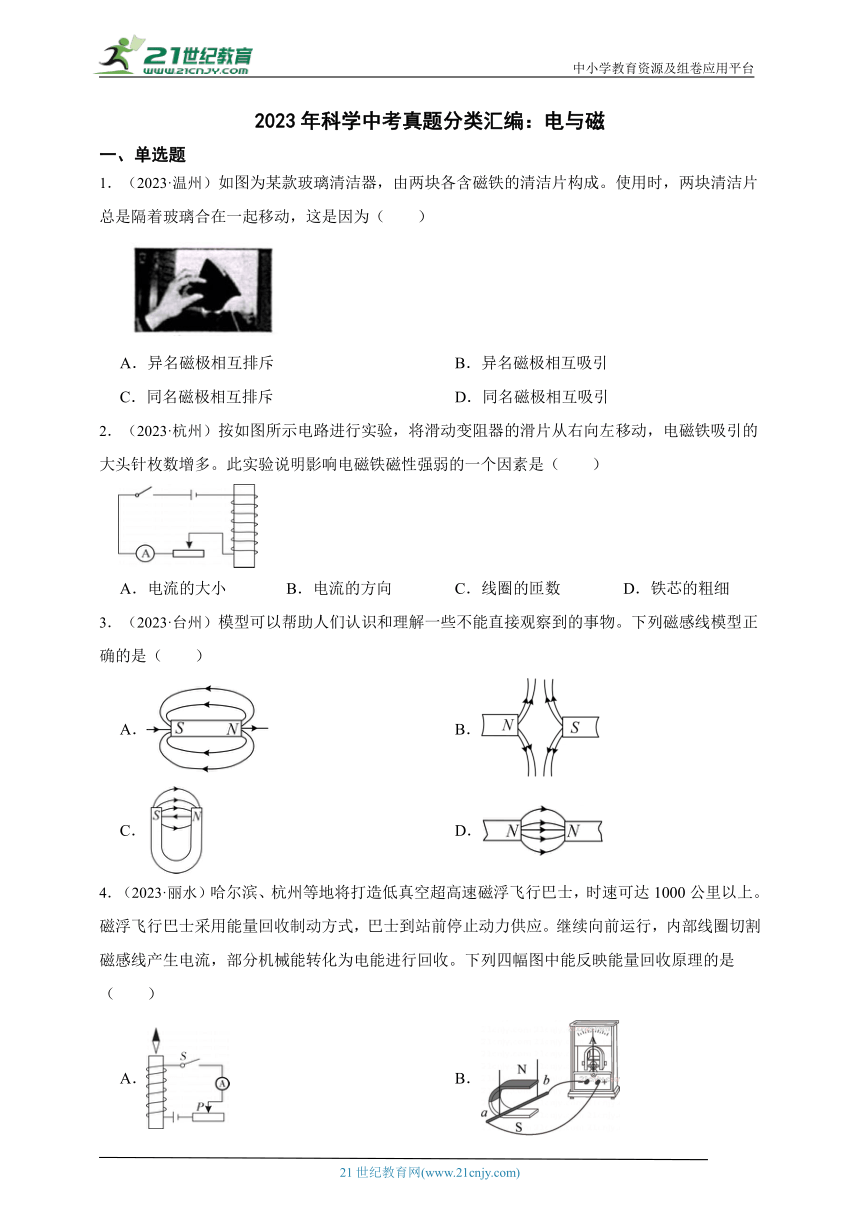

2023年科学中考真题分类汇编：电与磁
一、单选题
1．（2023·温州）如图为某款玻璃清洁器，由两块各含磁铁的清洁片构成。使用时，两块清洁片总是隔着玻璃合在一起移动，这是因为（　　）
A．异名磁极相互排斥 B．异名磁极相互吸引
C．同名磁极相互排斥 D．同名磁极相互吸引
2．（2023·杭州）按如图所示电路进行实验，将滑动变阻器的滑片从右向左移动，电磁铁吸引的大头针枚数增多。此实验说明影响电磁铁磁性强弱的一个因素是（　　）
A．电流的大小 B．电流的方向 C．线圈的匝数 D．铁芯的粗细
3．（2023·台州）模型可以帮助人们认识和理解一些不能直接观察到的事物。下列磁感线模型正确的是（　　）
A． B．
C． D．

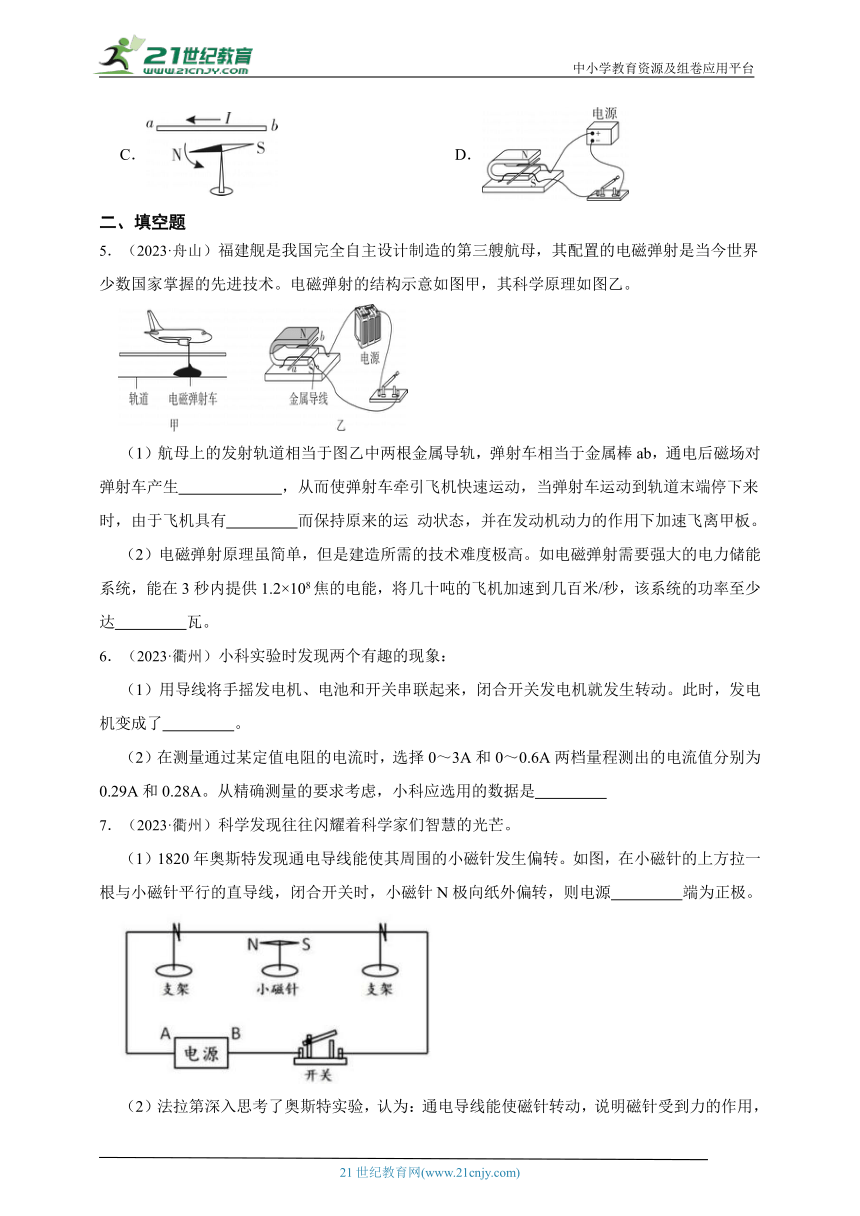

4．（2023·丽水）哈尔滨、杭州等地将打造低真空超高速磁浮飞行巴士，时速可达1000公里以上。磁浮飞行巴士采用能量回收制动方式，巴士到站前停止动力供应。继续向前运行，内部线圈切割磁感线产生电流，部分机械能转化为电能进行回收。下列四幅图中能反映能量回收原理的是（　　）
A． B．
C． D．
二、填空题
5．（2023·舟山）福建舰是我国完全自主设计制造的第三艘航母，其配置的电磁弹射是当今世界少数国家掌握的先进技术。电磁弹射的结构示意如图甲，其科学原理如图乙。
（1）航母上的发射轨道相当于图乙中两根金属导轨，弹射车相当于金属棒ab，通电后磁场对弹射车产生　 　，从而使弹射车牵引飞机快速运动，当弹射车运动到轨道末端停下来时，由于飞机具有　 　而保持原来的运 动状态，并在发动机动力的作用下加速飞离甲板。
（2）电磁弹射原理虽简单，但是建造所需的技术难度极高。如电磁弹射需要强大的电力储能系统，能在3秒内提供1.2×108焦的电能，将几十吨的飞机加速到几百米/秒，该系统的功率至少达　 　瓦。
6．（2023·衢州）小科实验时发现两个有趣的现象：
（1）用导线将手摇发电机、电池和开关串联起来，闭合开关发电机就发生转动。此时，发电机变成了　 　。
（2）在测量通过某定值电阻的电流时，选择0～3A和0～0.6A两档量程测出的电流值分别为0.29A和0.28A。从精确测量的要求考虑，小科应选用的数据是　 　
7．（2023·衢州）科学发现往往闪耀着科学家们智慧的光芒。
（1）1820年奥斯特发现通电导线能使其周围的小磁针发生偏转。如图，在小磁针的上方拉一根与小磁针平行的直导线，闭合开关时，小磁针N极向纸外偏转，则电源　 　端为正极。
（2）法拉第深入思考了奥斯特实验，认为：通电导线能使磁针转动，说明磁针受到力的作用，那么反过来，磁针也能使通电导线转动。他这样推测的依据是　 　。

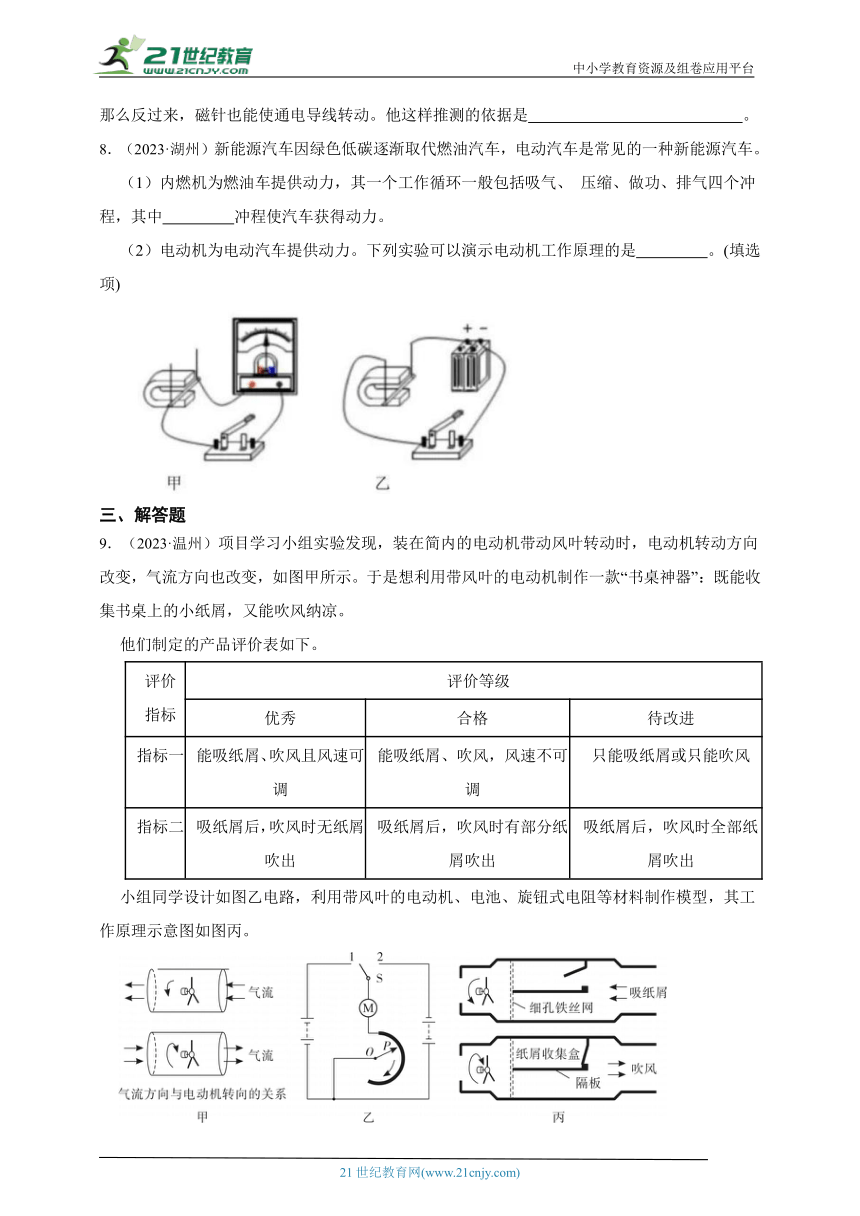

8．（2023·湖州）新能源汽车因绿色低碳逐渐取代燃油汽车，电动汽车是常见的一种新能源汽车。
（1）内燃机为燃油车提供动力，其一个工作循环一般包括吸气、 压缩、做功、排气四个冲程，其中　 　冲程使汽车获得动力。
（2）电动机为电动汽车提供动力。下列实验可以演示电动机工作原理的是　 　。(填选项)
三、解答题
9．（2023·温州）项目学习小组实验发现，装在简内的电动机带动风叶转动时，电动机转动方向改变，气流方向也改变，如图甲所示。于是想利用带风叶的电动机制作一款“书桌神器”：既能收集书桌上的小纸屑，又能吹风纳凉。
他们制定的产品评价表如下。
评价 指标 评价等级
优秀 合格 待改进
指标一 能吸纸屑、吹风且风速可调 能吸纸屑、吹风，风速不可调 只能吸纸屑或只能吹风
指标二 吸纸屑后，吹风时无纸屑吹出 吸纸屑后，吹风时有部分纸屑吹出 吸纸屑后，吹风时全部纸屑吹出
小组同学设计如图乙电路，利用带风叶的电动机、电池、旋钮式电阻等材料制作模型，其工作原理示意图如图丙。

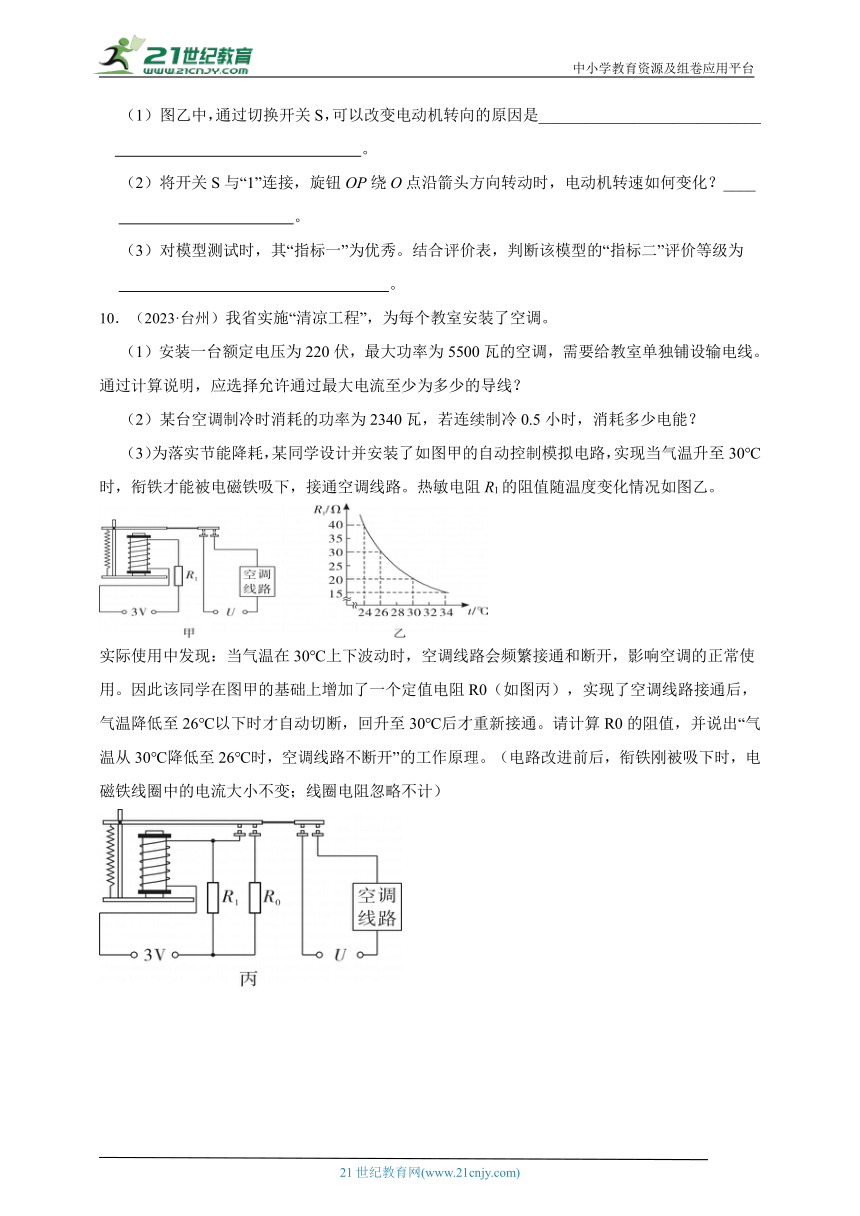

图乙中，通过切换开关S，可以改变电动机转向的原因是____________________________
　 　。
将开关S与“1”连接，旋钮OP绕O点沿箭头方向转动时，电动机转速如何变化？____
　 　。
对模型测试时，其“指标一”为优秀。结合评价表，判断该模型的“指标二”评价等级为
　 　。
10．（2023·台州）我省实施“清凉工程”，为每个教室安装了空调。
（1）安装一台额定电压为220伏，最大功率为5500瓦的空调，需要给教室单独铺设输电线。通过计算说明，应选择允许通过最大电流至少为多少的导线？
（2）某台空调制冷时消耗的功率为2340瓦，若连续制冷0.5小时，消耗多少电能？
（3）为落实节能降耗，某同学设计并安装了如图甲的自动控制模拟电路，实现当气温升至30℃时，衔铁才能被电磁铁吸下，接通空调线路。热敏电阻R1的阻值随温度变化情况如图乙。
实际使用中发现：当气温在30℃上下波动时，空调线路会频繁接通和断开，影响空调的正常使用。因此该同学在图甲的基础上增加了一个定值电阻R0（如图丙），实现了空调线路接通后，气温降低至26℃以下时才自动切断，回升至30℃后才重新接通。请计算R0的阻值，并说出“气温从30℃降低至26℃时，空调线路不断开”的工作原理。（电路改进前后，衔铁刚被吸下时，电磁铁线圈中的电流大小不变；线圈电阻忽略不计）
答案解析部分
1．【答案】B
【知识点】磁极间的相互作用
【解析】【分析】磁体中有两个磁极，两个磁体的同名磁极相互排斥，异名磁极相互吸引。
【解答】 两块清洁片总是隔着玻璃合在一起移动 ，故为相互吸引的异名磁极。
故答案为：B
2．【答案】A
【知识点】影响电磁铁磁性强弱的因素
【解析】【分析】根据描述分析影响电磁铁磁场强弱的因素发生改变即可。
【解答】根据图片可知，当变阻器的滑片从右向左移动时，变阻器的阻值减小，而通过电磁铁的电流增大，此时电磁铁吸引大头针的数量增多则说明磁场增大，那么得到影响电磁铁磁场强弱的因素是电流大小，故A正确，而B、C、D错误。
故选A。
3．【答案】A
【知识点】磁场和磁感线
【解析】【分析】 磁感线是闭合曲线，周围的磁感线都是从N极出来进入S极，在内部磁感线从S极到N极。
【解答】A.外部磁感线满足N极出来进入S极，故其正确；
B.s极磁感线画错了，故其不正确；
C.周围的磁感线都是从N极出来进入S极，故其错误；
D.N极磁感线都是出去的，故其错误；
故答案为：A
4．【答案】B
【知识点】电磁感应；产生电磁感应现象的条件和规律；发电机的构造和原理
【解析】【分析】 电磁感应现象是指闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流。
【解答】 内部线圈切割磁感线产生电流，部分机械能转化为电能进行回收 ，该句话描述的是电磁感应现象故选B。其中AC均为电流的磁效应，D为通电导体在磁场中受到力的作用。
故答案为：B
5．【答案】（1）力的作用；惯性
（2）4×107
【知识点】惯性；磁场对通电导线的作用；功率计算公式的应用
【解析】【分析】电动机的原理是通电线圈在磁场中受力转动，原理是将电能转化为机械能；惯性的概念：物体保持静止或者匀速直线运动状态的性质叫做惯性；功率是指单位时间内所做的功，表示物体做功的快慢；
【解答】（1） 该装置将电能转化为机械能，原理是通电导体在磁场中受力运动；惯性的概念是物体保持静止或者匀速直线运动状态的性质叫做惯性；所以该模型中通电后磁场对弹射车产生力的作用， 从而使弹射车牵引飞机快速运动，当弹射车运动到轨道末端停下来时，由于飞机具有惯性；而保持原来的运动状态，并在发动机动力的作用下加速飞离甲板。 ，
（2）P=W/t= 1.2×108焦 /3s=4×107w；
故答案为：（1）力的作用，惯性（2） 4×107
6．【答案】（1）电动机
（2）0.28
【知识点】电流的测量及电流表的使用；直流电动机的构造原理与工作过程
【解析】【分析】（1）电动机通入电流就能转动，将电能转化为机械能；
（2）测量工具的分度值越小，则测量越准确。
【解答】（1）用导线将手摇发电机、电池和开关串联起来，闭合开关发电机就发生转动。此时，发电机将通入的电能转化为机械能，它变成一个电动机。
（2）0~3A和0~0.6A的两个量程通用一排刻度，则前者分度值大，后者分度值小，因后者测量结果更准确，那么小科选用的数据是0.28A。
7．【答案】（1）B
（2）物体间力的作用是相互的
【知识点】力的作用是相互的；通电螺线管的极性和电流方向的判断
【解析】【分析】（1）首先根据小磁针的指向确定导线周围磁场方向，再根据安培定则判断导线中的电流方向，进而确定电源的正负极方向；
（2）当甲对乙施加力的作用时，乙也同时对甲施加反作用力，这就是力的作用的相互性，据此分析解答。
【解答】（1）闭合开关后，小磁针N极向纸外偏转，则说明在导线下方磁场方向向外。用右手握住导线，弯曲的四指指尖向外，此时大拇指指向左端，则电流从右到左，因此电源的B端为正极，A端为负极。
（2）法拉第深入思考了奥斯特实验，认为：通电导线能使磁针转动，说明磁针受到力的作用，那么反过来，磁针也能使通电导线转动。他这样推测的依据是：物理间力的作用是相互的。
8．【答案】（1）做功
（2）乙
【知识点】直流电动机的构造原理与工作过程；热机
【解析】【分析】（1）内燃机的做功冲程，将燃料的内能转化为活塞的机械能，其余三个冲程全靠飞轮的惯性完成；
（2）根据电动机的工作原理分析解答。
【解答】（1）内燃机为燃油车提供动力，其一个工作循环一般包括吸气、 压缩、做功、排气四个冲程，其中做功冲程使汽车获得动力。
（2）甲：闭合开关后，导体在磁场中做切割磁感线运动时，电流计的指针摆动，产生了感应电流，为发电机的工作原理；
乙：闭合开关后，通过电流的导体在磁场中受力运动，为电动机的工作原理；
故选乙。
9．【答案】（1）改变通过电动机中的电流方向
（2）变小
（3）合格
【知识点】磁场对通电导线的作用
【解析】【分析】（1）电动机的转动方向与线圈在磁场中的受力方向有关，而通电导体在磁场中的受力方向与磁场方向和电流方向有关；
（2）根据滑片的移动方向确定变阻器的阻值变化，进而确定通过电动机的电流大小变化，最终确定电动机的转速变化；
（3）根据丙图分析吹风时是否有纸屑部分被吹出即可。
【解答】（1）根据乙图可知，开关接1时，电流从上面流入电动机；开关接2时，电流从下面流入电动机，那么改变电动机转向的原因是：改变通过电动机的电流方向。
（2）将开关S与“1”连接，旋钮OP绕O点沿箭头方向转动时，变阻器接入的阻值增大，那么通过电动机的电流减小，因此电动机转速变小。
（3）根据丙图可知，当向外吹风时，纸屑收集盒内气压减小，于是在外界大气压强的作用下纸屑被吸出来进而部分被吹出，因此“指标二”评价等级为合格。
10．【答案】（1）解：
答：应选择允许通过最大电流至少为25安的导线
（2）解：
答：消耗电能1.17千瓦时。
（3）解：根据图乙可知，当温度为30℃时，Rt=20欧。根据图甲可知衔铁刚被吸下时线
圈的电流
当温度降为26℃时，Rt′=30欧
此时流过Rt的电流
工作原理：气温升至30℃时，衔铁被吸下，Rt和R0并联工作。气温从30℃下降到26℃，由于R0的作用，线圈的电流一直大于等于0.15安，衔铁一直被吸引，空调线路不断开。
【知识点】欧姆定律及其应用；电磁铁的其他应用；电功率计算公式的应用
【解析】【分析】（1）电功率最大时电流为最大值；
（2）电能=电功率x时间；
（3）自动控制模拟电路原理为：当气温升高时，电阻R1的阻值变小，控制电路中的电流增大，磁性增强，上方的衔铁被吸合，空调线路接通，空调工作；当空调工作，温度降低时，电阻R1升高，电流变小，衔铁向上运动，空调断路。
