18.4 焦耳定律 试卷

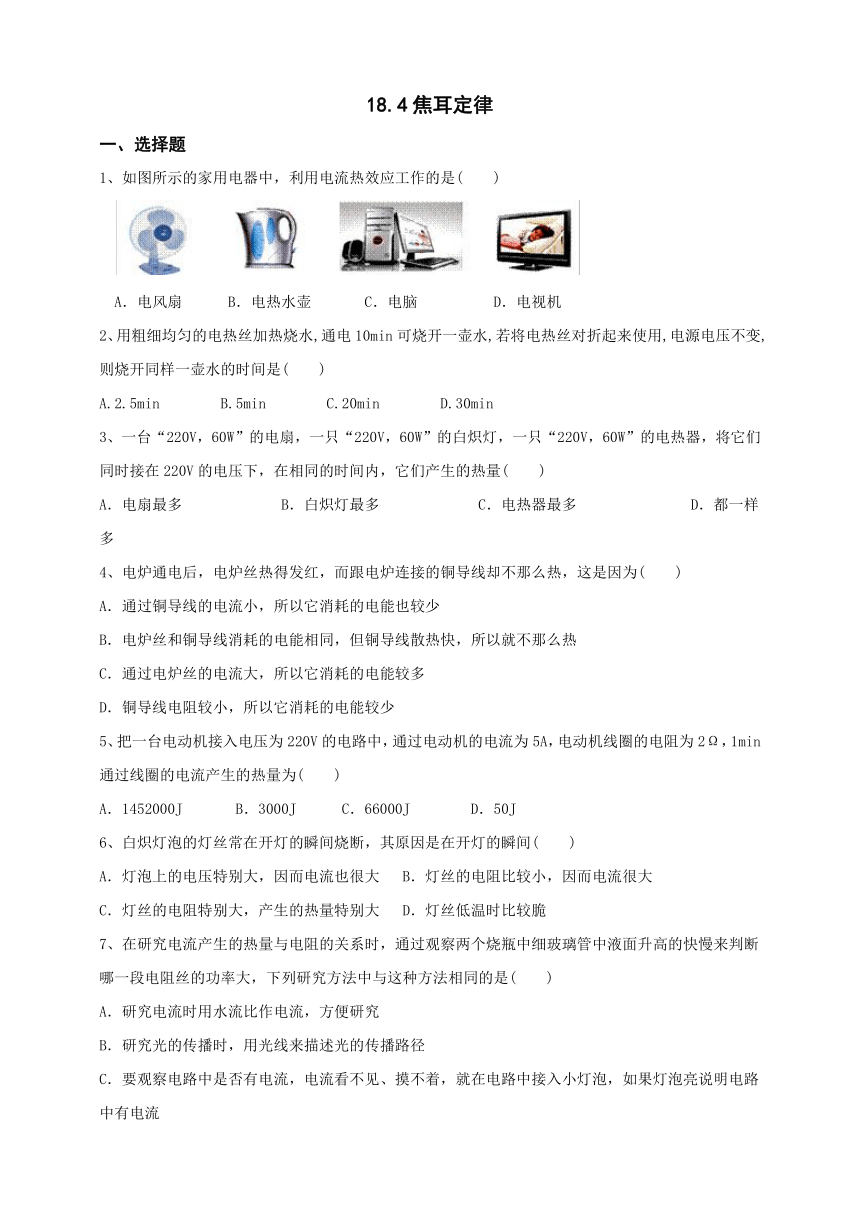

18.4焦耳定律
一、选择题
1、如图所示的家用电器中，利用电流热效应工作的是(　　)
( http: / / www.21cnjy.com )
A．电风扇　 　B．电热水壶　 　C．电脑 D．电视机
2、用粗细均匀的电热丝加热烧水,通电10min可烧开一壶水,若将电热丝对折起来使用,电源电压不变,则烧开同样一壶水的时间是(　　)
A.2.5min B.5min C.20min D.30min
3、一台“220V，60W”的电扇，一只 ( http: / / www.21cnjy.com )“220V，60W”的白炽灯，一只“220V，60W”的电热器，将它们同时接在220V的电压下，在相同的时间内，它们产生的热量(　　)
A．电扇最多 B．白炽灯最多 C．电热器最多 D．都一样多
4、电炉通电后，电炉丝热得发红，而跟电炉连接的铜导线却不那么热，这是因为(　　)
A．通过铜导线的电流小，所以它消耗的电能也较少
B．电炉丝和铜导线消耗的电能相同，但铜导线散热快，所以就不那么热
C．通过电炉丝的电流大，所以它消耗的电能较多
D．铜导线电阻较小，所以它消耗的电能较少
5、把一台电动机接入电压为220V的电路中，通过电动机的电流为5A，电动机线圈的电阻为2Ω，1min通过线圈的电流产生的热量为(　　)
A．1452000J B．3000J C．66000J D．50J
6、白炽灯泡的灯丝常在开灯的瞬间烧断，其原因是在开灯的瞬间(　　)
A．灯泡上的电压特别大，因而电流也很大 B．灯丝的电阻比较小，因而电流很大
C．灯丝的电阻特别大，产生的热量特别大 D．灯丝低温时比较脆
7、在研究电流产生的热量与电阻的关系时，通过观察两个烧瓶中细玻璃管中液面升高的快慢来判断哪一段电阻丝的功率大，下列研究方法中与这种方法相同的是(　　)
A．研究电流时用水流比作电流，方便研究
B．研究光的传播时，用光线来描述光的传播路径
C．要观察电路中是否有电流，电流看不见、摸不着，就在电路中接入小灯泡，如果灯泡亮说明电路中有电流

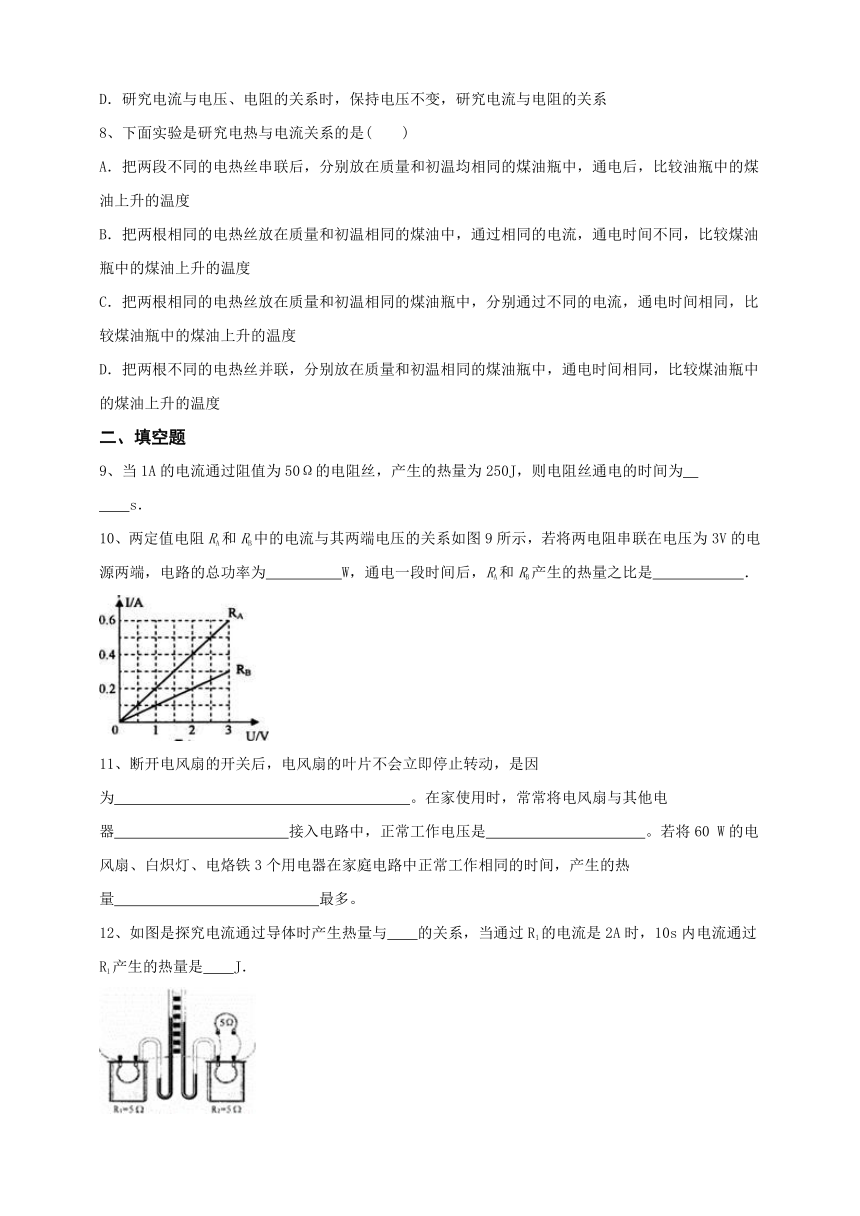

D．研究电流与电压、电阻的关系时，保持电压不变，研究电流与电阻的关系
8、下面实验是研究电热与电流关系的是(　　)
A．把两段不同的电热丝串联后，分别放在质量和初温均相同的煤油瓶中，通电后，比较油瓶中的煤油上升的温度
B．把两根相同的电热丝放在质量和初温相同的煤油中，通过相同的电流，通电时间不同，比较煤油瓶中的煤油上升的温度
C．把两根相同的电热丝放在质量和初温相同的煤油瓶中，分别通过不同的电流，通电时间相同，比较煤油瓶中的煤油上升的温度
D．把两根不同的电热丝并联，分别放在质量和初温相同的煤油瓶中，通电时间相同，比较煤油瓶中的煤油上升的温度
二、填空题
9、当1A的电流通过阻值为50Ω的电阻丝，产生的热量为250J，则电阻丝通电的时间为　
　　s．
10、两定值电阻RA和RB中的电流与其两端 ( http: / / www.21cnjy.com )电压的关系如图9所示，若将两电阻串联在电压为3V的电源两端，电路的总功率为 　 W，通电一段时间后，RA和RB产生的热量之比是 　 ．
( http: / / www.21cnjy.com )
11、断开电风扇的开关后，电风扇的叶片不会 ( http: / / www.21cnjy.com )立即停止转动，是因为 。在家使用时，常常将电风扇与其他电器 接入电路中，正常工作电压是 。若将60 W的电风扇、白炽灯、电烙铁3个用电器在家庭电路中正常工作相同的时间，产生的热量 最多。
12、如图是探究电流通过导体时产生热量与　　的关系，当通过R1的电流是2A时，10s内电流通过R1产生的热量是　　J．
( http: / / www.21cnjy.com )
13、如图甲所示，电源电压 ( http: / / www.21cnjy.com )为6V恒定不变，滑动变阻器R2最大阻值是20Ω。闭合开关，滑动变阻器的P—R图像如图乙所示，则R1=________Ω；当滑片P滑至最右端时，电流表的示数为_______A，通电10s电流通过R1产生的热量是_________J。
( http: / / www.21cnjy.com )
三、实验,探究题
14、小明看到研究焦耳定律的实验装置后 ( http: / / www.21cnjy.com )，将它改装成了如图所示的一种测量未知液体比热容的装置。测量时，分别往甲乙两瓶中装入水和待测液体，闭合开关一段时间后，再分别用温度计测出这段时间内水和待测液体升高的温度Δt水和Δt，在不计热损失的情况下，就可以求得待测液体的比热容c=Δt水Ｃ水／Δt。
（1）如图设计电路，使甲乙两电阻串联，是为了_______________
（2）为了使这一段时间内水和待测液体吸收的热量相等,小明设计的电路中必须满足的条件是______________.
（3）为了得出待测液体的比热容表达 ( http: / / www.21cnjy.com )式“c=Δt水Ｃ水／Δt。”，小明的测量方案中至少还需要的一种测量仪器是____ ____，目的是________ ______________。
（4）闭合开关后,要使水和待测液体的温度升高得更快，滑动变阻器的滑片应向______滑动。
( http: / / www.21cnjy.com )
15、今年校庆时，校园内的小树上挂 ( http: / / www.21cnjy.com )着成串的小彩灯，小亮同学原以为这些小彩灯是串联的，但发现其中一盏灯的灯丝断了，其余灯仍然亮着，由此小亮推断，彩灯的电路并非纯粹的串联电路．经请教物理老师得知：每个彩灯的内部结构如图B所示，灯丝引线上均绕有金属电阻丝R，R上有一层绝缘物质，当彩灯发光时，R相当于断路．当灯丝断开后，R上的绝缘物质被击穿，形成通路，电流通过R流向下一个彩灯，这样其余彩灯仍能发光．仔细阅读上面的文字信息，回答下列问题：
（1）当彩灯的灯丝没有烧断时，金属电阻丝R与灯丝并联，灯丝却没被短路的原因是　　　　　　　　　　　．
（2）当一个彩灯的灯丝被烧断时，其余彩灯仍能发光的原因是　　　　　　　　　　　　　　　　　　　　　．
( http: / / www.21cnjy.com )
四、计算题
16、如图所示，标有“6V 2W”字样的灯泡L与电阻R串联后接在电源上，开关S闭合后，灯泡L恰能正常发光，电路消耗的总功率为10W。
求：通电1分钟，电流通过电阻R产生的热量。
( http: / / www.21cnjy.com )
17、图甲是小梦家豆浆机的工作原理图，其中电 ( http: / / www.21cnjy.com )动机是用来带动刀头将原料进行粉碎打浆的，额定功率是200W．R1是加热电阻，额定功率是1100W．图中乙、丙是此豆浆机做一次豆浆时的工作信息．小梦妈妈向豆浆机中加入黄豆和清水共1.5kg，求：
( http: / / www.21cnjy.com )
（1）豆浆机的加热电阻是多少？
（2）从第6min至第9min，豆浆吸收的热量是多少？加热效率是多少？
[c豆浆=4.0×103J/（kg·℃）]
（3）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？
参考答案
一、选择题
1、B 2、A 3、C 4、D 5、B 6、B 7、C 8、C
二、填空题
9、5
10、 0.6 　1∶2
11、①叶片具有惯性，要保持原来运动状态，所以不会立即停止转动；②并联 220V；③电烙铁。
12、电流；200．
13、10 0.2 4
三、实验,探究题
14、
（1）因为串联电路的电流相等，所以设计成串联电路，可以保证两电阻的电流相等；
（2）R甲=R乙．
（3天平 用天平来称出质量相等的水和待测液体．
（4）A
15、 （1）R相当于断路；（2）当灯丝断开后，R上的绝缘物质被击穿，形成通路，电流通过R流向下一个彩灯，这样其余彩灯仍能发光．
四、计算题
16、480J
17、（1）44欧 （2）1.8×105J、90.9% （3）7.5×105J
