第6节 电流与电压、电阻的关系 第1课时

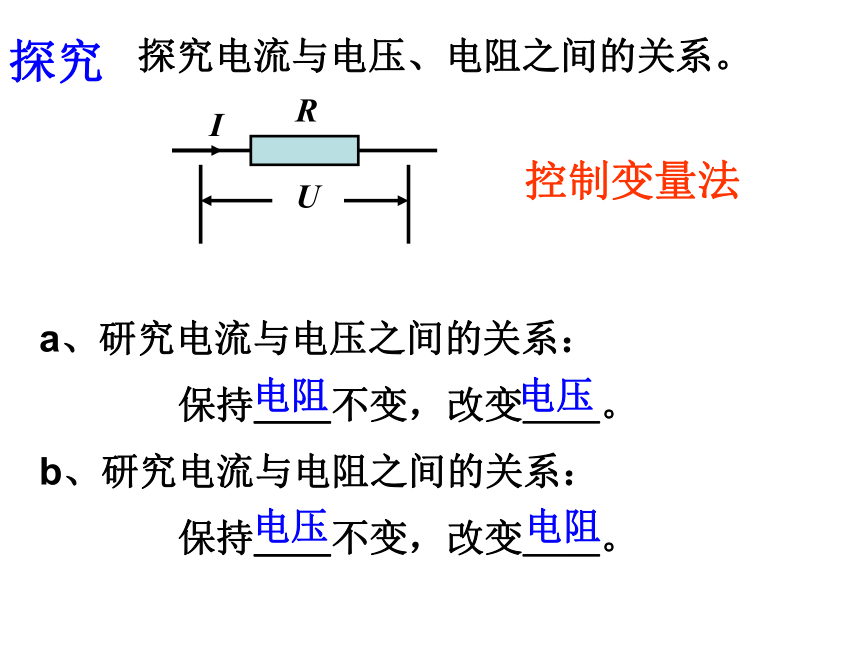

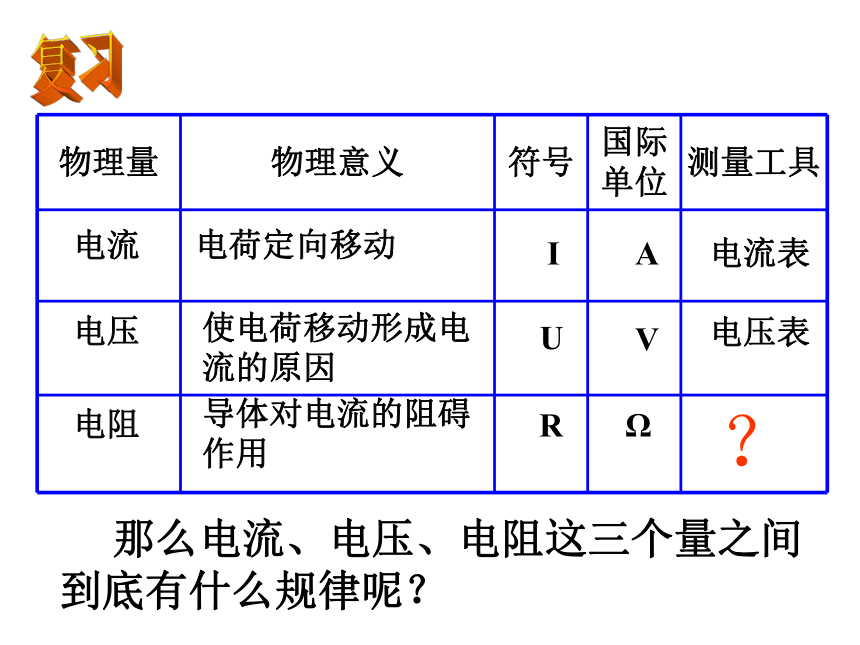

课件18张PPT。第六节 电流与电压 电阻的关系电流电荷定向移动IA电流表电压使电荷移动形成电流的原因UV电压表电阻导体对电流的阻碍作用RΩ复习？ 那么电流、电压、电阻这三个量之间到底有什么规律呢？探究 探究电流与电压、电阻之间的关系。 a、研究电流与电压之间的关系：
保持＿＿不变，改变＿＿。
b、研究电流与电阻之间的关系：

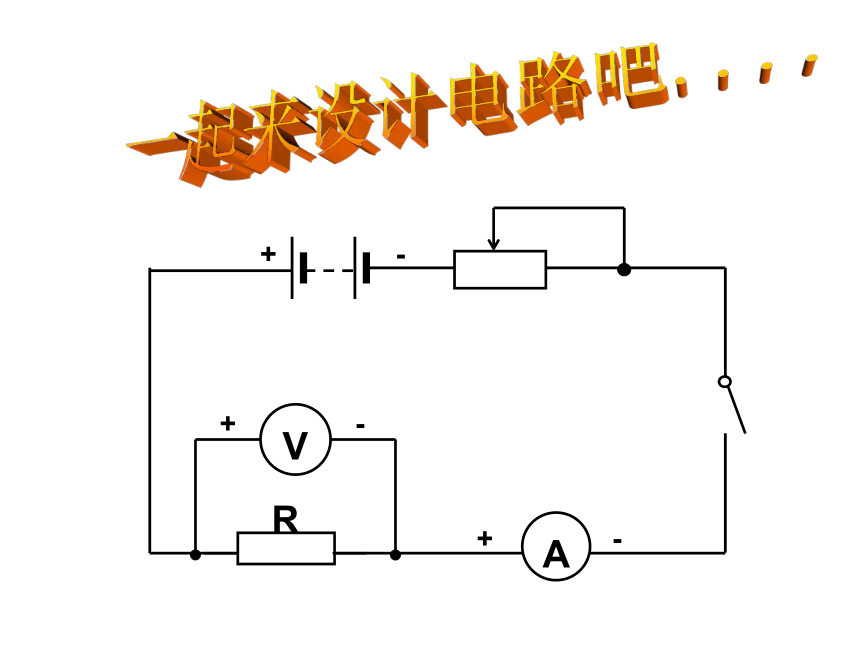

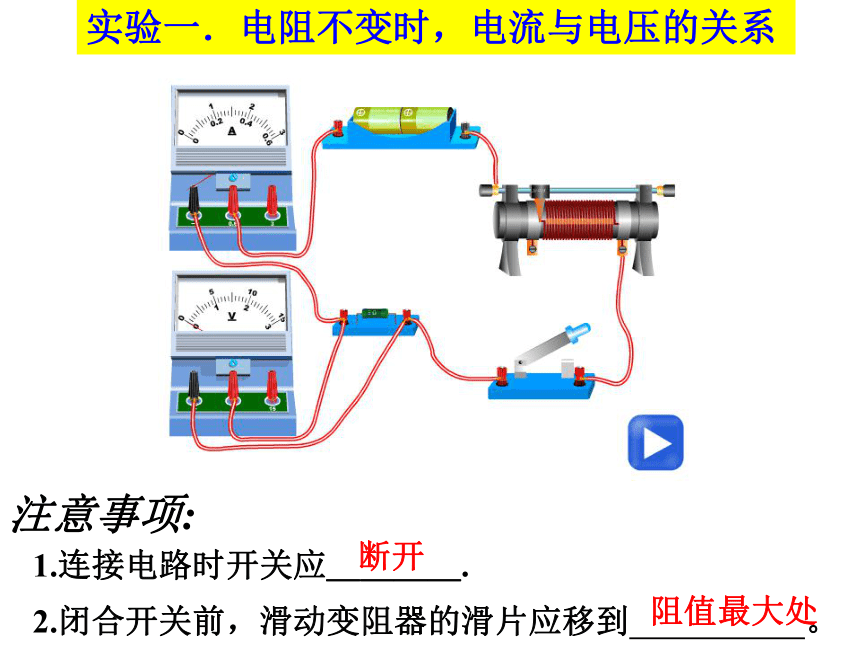

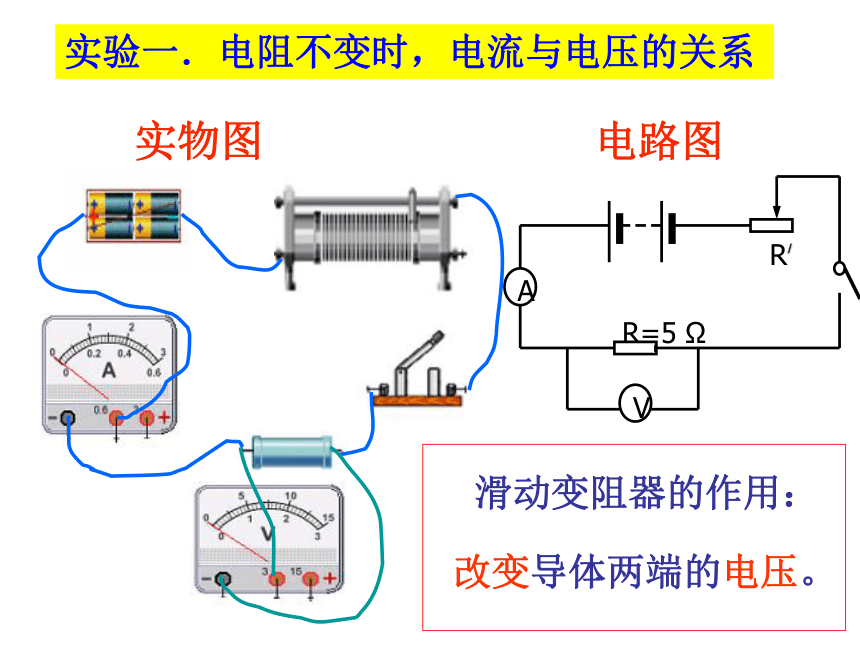

保持＿＿不变，改变＿＿。 电阻电压电压电阻控制变量法一起来设计电路吧....电路图实物图实验一．电阻不变时，电流与电压的关系 滑动变阻器的作用：改变导体两端的电压。实验一．电阻不变时，电流与电压的关系 注意事项:1.连接电路时开关应＿＿＿＿.

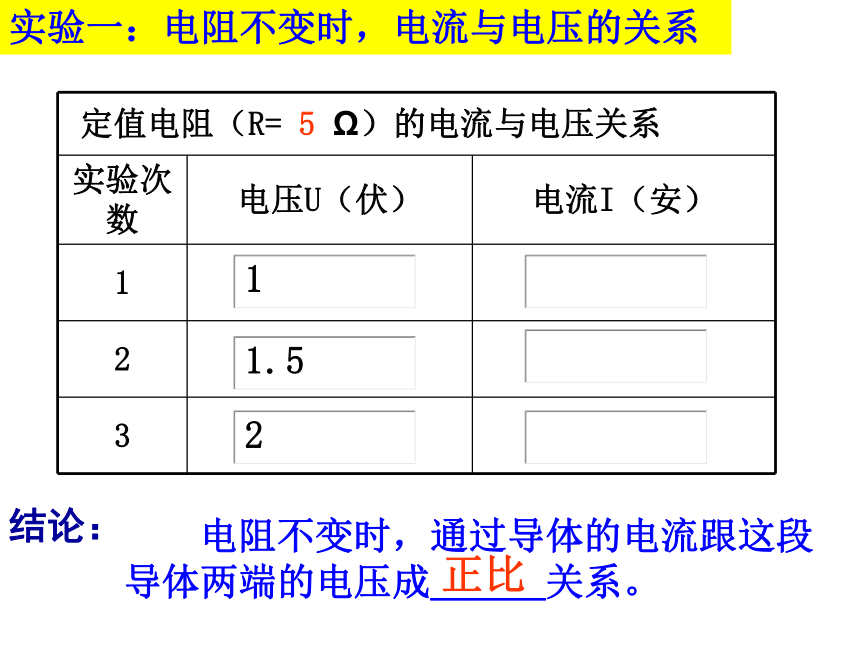

2.闭合开关前，滑动变阻器的滑片应移到 。 断开 阻值最大处 定值电阻（R= 5 Ω）的电流与电压关系实验一：电阻不变时，电流与电压的关系 正比 电阻不变时，通过导体的电流跟这段导体两端的电压成＿＿＿关系。结论：怎样改变电阻的大小？更换定值电阻后，怎样保持电压不变？通过调节滑动变阻器来使电阻两端的电压保持不变实验二：电压不变时，电流与电阻的关系 实验二．电压不变时，电流与电阻的关系 恒定电压 U= 2 V 时通过不同电阻的电流实验二：电压不变时，电流与电阻的关系 结论： 电压不变时，通过导体的电流跟这段导体的电阻成＿＿关系。反比　　一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。公式：变换公式：U=IR欧姆定律：URIURIRUI一定时，不变时，可以求电阻 I —表示这段导体的电流。 U—表示这段导体两端的电压 R—表示这段导体的电阻 欧姆定律表达式：I = U / R运用欧姆定律及推导式解题时的注意事项：
I、U、R必须是对同一段导体（同体性）的同一时刻（同时性）的三个量 开动脑筋想一想！有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。电阻只不过等于电压和电流的比值。课堂练习1、一只灯泡两端的电压为220V时正常工作，此时灯丝电阻是484Ω。求灯泡正常工作状态下通过灯丝的电流。解：已知 R=484 Ω U=220V答：通过灯丝的电流是0.45A 2、有一定值电阻，上面标有10Ω、1A。请问加在其两端的最大电压为？解：已知 电阻 R=10Ω 电流I=1AU=IR=1A×10Ω=10V根据欧姆定律：答：加在这个电阻两端的最大电压为10V。 3、加在某一导体两端的电压为5V时，通过它的电流是0.5 A，求：
（1）该导体的电阻应多大？
（2）如果两端的电压增加到20V，导体的电阻多大？
通过它的电流为？解：解： 4. 如何测量一个定值电阻的阻值?请画出测量的电路图, 列出所需器材,写出测量步骤.5、小刚同学测量2.5V小灯泡的电阻时，连接的电路如图： (1)检查电路，发现有一根导线连接错误，请你在连接错误的导线上打“×”，若没有发现错误，闭合开关，会出现

现象.在图中补画出正确的连线.闭合开关前，他应将滑动变阻器的滑片调到 端(填“A”或“B”) ；
(2)小刚改正错误后，按正确的操作测得的数据如右表：则第1次测得的小灯泡的电阻为 ； 从表中计算出三次小灯泡的电阻不相等，你认为可能的原因是
.电流表没有读数,小灯泡不亮,电压表有读数.B10欧灯泡灯丝发热,电阻增大.
