15.3 串联和并联 同步练习 人教版九年级物理全一册 （有答案）

15.3 串联和并联 同步练习
一、单选题
1．关于生活中的一些电路连接，下列判断正确的是（　　）
A．节日的夜晚，装扮天安门广场附近建筑物上的轮廓灯是并联的
B．教室内的开关同时控制多个灯管，各灯管间是串联的
C．一般家庭的卫生间都要安装照明灯和换气扇，它们是并联的
D．电冰箱内的照明灯和压缩机，它们是串联的
2．下列内容摘自小聪同学的课堂笔记，其中说法遵循科学道理的是（　　）
A．将煤块敲碎燃烧会更充分，说明这种做法可以提高煤的热值
B．水沸腾时温度保持不变，但水的热量增加
C．油罐车车尾装有一根拖在地上的铁链子能把摩擦后带上的电荷导入大地
D．由一个开关控制的两个灯泡总是同时灭同时亮，它们一定是串联
3．现有两种智能开关．一种是“光控开关”，其特点是天黑时开关自动闭合，天亮时开关自动断开．另一种是“声控开关”，其特点是当有人走动发出声音时，开关自动闭合；无人走动时，开关自动断开．利用上述开关来控制楼道里的照明灯，既能合理照明又能节约用电，则下列电路图中符合要求的是（　　）
A． B． C． D．
4．电动车上有左右两个刹把，只要使用任一刹把（刹把还兼具开关功能）都能使电动车停止工作，则下列能正确反映电动车刹把电路的电路图是（　　）
A． B．
C． D．
5．下列关于串联电路的说法中，错误的是（　　）
A．各用电器是逐个顺次地连接起来的
B．开关可使电路中的各灯泡同时发光或同时熄灭
C．若一个用电器的内部开路，其余的用电器仍可能通电工作
D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间
6．如图所示的电路中，开关装在位置a和b相比较（　　）
A．装在a位置时灯会更亮一些 B．装在b位置时灯会更亮一些
C．只有装在a位置才能控制灯的亮灭 D．都一样能控制灯的亮灭
7．如图所示的电路，若想让两灯组成并联电路，需要闭合的开关是（ ）
A．S1 B．S2 C．S2和S3 D．S1和S3
8．下列如图电路中，属于串联的是（　　）
A． B．
C． D．
9．投影仪的灯泡发光时温度很高，灯丝容易烧断，所以在点亮灯泡前必须先吹风用来降温，为了防止误将灯先点亮而烧断灯丝，设计了如下所示的四个电路图，其中最符合上述要求的是（　　）
A． B．
C． D．

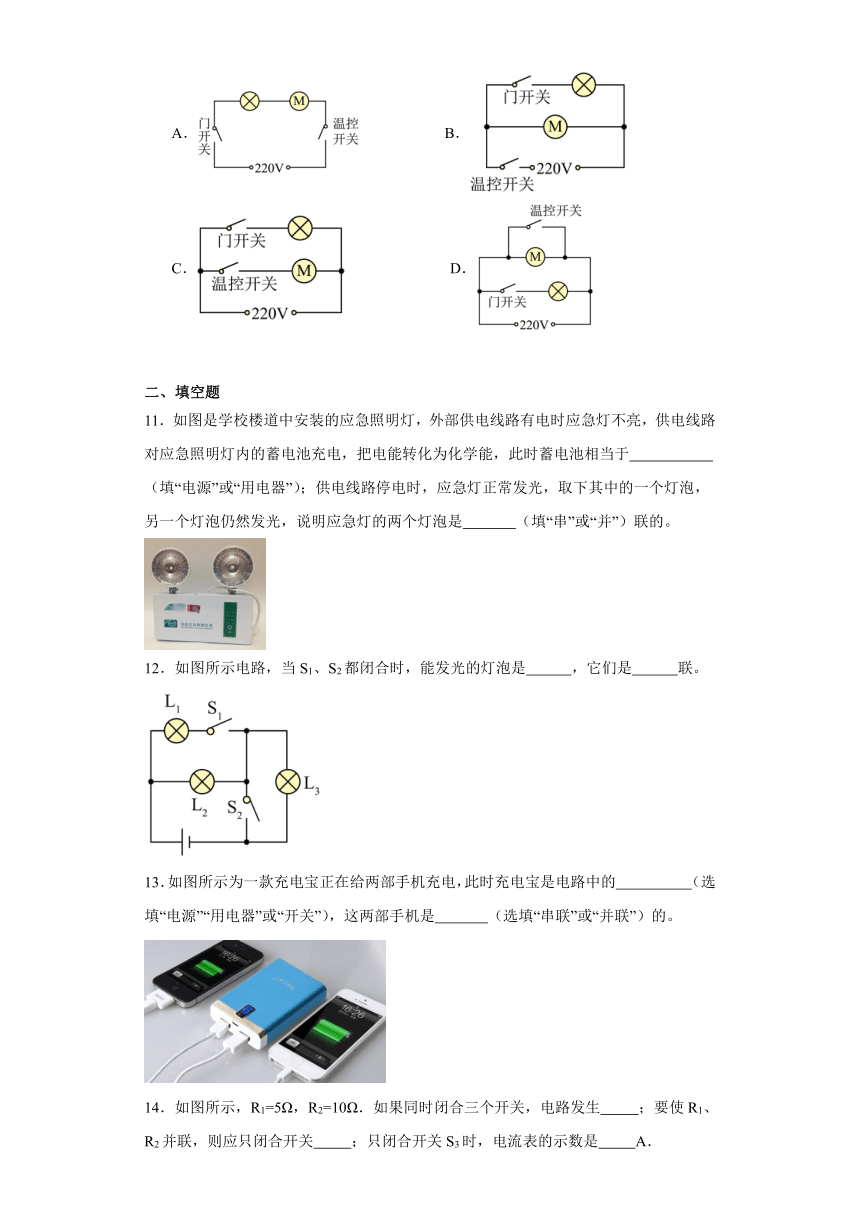

10．小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作。小聪发现冰箱的门相当于一个开关，压缩机由温控开关控制。下列电路图符合上述要求的是（　　）
A． B．
C． D．
二、填空题
11．如图是学校楼道中安装的应急照明灯，外部供电线路有电时应急灯不亮，供电线路对应急照明灯内的蓄电池充电，把电能转化为化学能，此时蓄电池相当于 （填“电源”或“用电器”）；供电线路停电时，应急灯正常发光，取下其中的一个灯泡，另一个灯泡仍然发光，说明应急灯的两个灯泡是 （填“串”或“并”）联的。
12．如图所示电路，当S1、S2都闭合时，能发光的灯泡是 ，它们是 联。
13．如图所示为一款充电宝正在给两部手机充电，此时充电宝是电路中的 （选填“电源”“用电器”或“开关”），这两部手机是 （选填“串联”或“并联”）的。
14．如图所示，R1=5Ω，R2=10Ω．如果同时闭合三个开关，电路发生 ；要使R1、R2并联，则应只闭合开关 ；只闭合开关S3时，电流表的示数是 A．
15．在如图所示的电路中，要使L1、L2串联，应闭合的开关 ；要使L1、L2并联，应闭合的开关 ；若将S1、S2、S3同时闭合，出现的故障是 。
16．如图所示，要使灯L1和L2串联，应闭合开关 ；要使灯L1和L2并联，应闭合开关 ；绝对不允许同时闭合开关 ．
17．如图所示将三个完好的灯泡连入电路，若要L1和L3串联，应该只闭合开关 ；若要L2和L3串联，应该只闭合开关 ；如果三个开关都闭合，则会发光的灯泡是 。
18．如图所示，若只闭合开关 ，则L1和L2串联连接；若同时闭合开关S1、S2、S3，则会发生 现象。

三、作图题
19．请将下面电子元件连入电路，要求同时使小灯泡亮、电动机转、蜂鸣器发声。小灯泡、电动机、蜂鸣器都要受开关的控制。
四、实验题
20．“国庆”假期，小星一家驾驶他家的油电混合动力汽车外出旅游．
（1）出发前，给汽车蓄电池充电，蓄电池相当于 （选填“电源”或“用电器”），充电过程中能量转化是 ．
（2）小星爸爸打开了空气净化器，其原理如图所示．闭合开关、后，风扇旋转吸入含有颗粒物空气，当颗粒物质接近带有负电荷的光洁金属网C时会被快速吸引过来，这是因为带电体具有 的性质；当颗粒物快速通过光洁金属网后，会带上负电荷，然后被带有正电荷的棉芯吸附住，这是因为 ．
（3）小星发现，汽车在转弯前，爸爸拨动转向横杆，汽车同侧前后两个转向灯同时亮、同时灭，但其中一个损坏时，另外一个仍能正常工作，则前后两个转向灯的连接方式为 ，转向杆相当于电路中的 （选填“电源”、“开关”或“用电器”）．
（4）经过十字路口时，交能指挥灯有序指挥车辆和行人，路口交通指示灯是 （选填“串联”或“并联”）的．小星还发现，有时红灯快结速时黄灯也同时亮了，此时电路中的总电流 （选填“变大”、“不变”或“变小”）．
（5）小星发现轿车的驾驶位和副驾驶位都没有安全带提醒电路，若汽车点火开关未接通，电路不工作．接通后，只要有人坐在其中一个座位上，座位下对应的动合开关或受力后接通，安全带指示灯点亮同时铃响（灯与铃工作互不影响），提醒他系上安全带后（即将安全带的插头插入连接插座内），安装在插座内对应的动断开关或断开，安全带指示灯熄灭同时铃不响，图中的电路设计符合要求的是( )
A． B． C． D．
参考答案：
1．C
2．C
3．D
4．A
5．C
6．D
7．C
8．A
9．A
10．C
11． 用电器 并
12． L1、 L2 并
13． 电源 并联
14． 短路 S1和S2 0.4
15． S3 S1、S2 短路
16． S3 S1和S2 S1和S3（或S1、S2和S3）
17． S1 S2 L1、L2
18． S2 电源短路
19．
20． 用电器 电能转化为化学能 吸引轻小物体 异种电荷相互吸引 并联 开关 并联 变大 D
