15.4 电流的测量 同步练习
一、单选题
1．如图所示的电路中，开关S闭合后能用电流表正确测出通过灯泡L1电流的是（　　）
A． B．
C． D．
2．如图所示的四个电路中，能够正确测量出电路中L1电流的是（　　）
A． B．
C． D．
3．下列家用电器中，工作电流最小的是（　　）
A．空调 B．电冰箱 C．微波炉 D．电吹风
4．以下估计数据合理的是（ ）
A．短跑运动员比赛速度可达到
B．成人一只手掌的宽度约
C．人体的正常体温是
D．家用普通白炽灯正常工作电流约
5．下列估测值最接近实际的是（ ）
A．电冰箱的额定电流约5A B．一支粉笔的长度约为40cm
C．正常人的体温38℃ D．一个鸡蛋的质量约为50g
6．下列估测最接近实际的是（　　）
A．红外线测温枪的质量约为2kg B．学校门口汽车限速30m/s
C．微波炉的输出功率大约100W D．新一元硬币的直径约为22.5mm

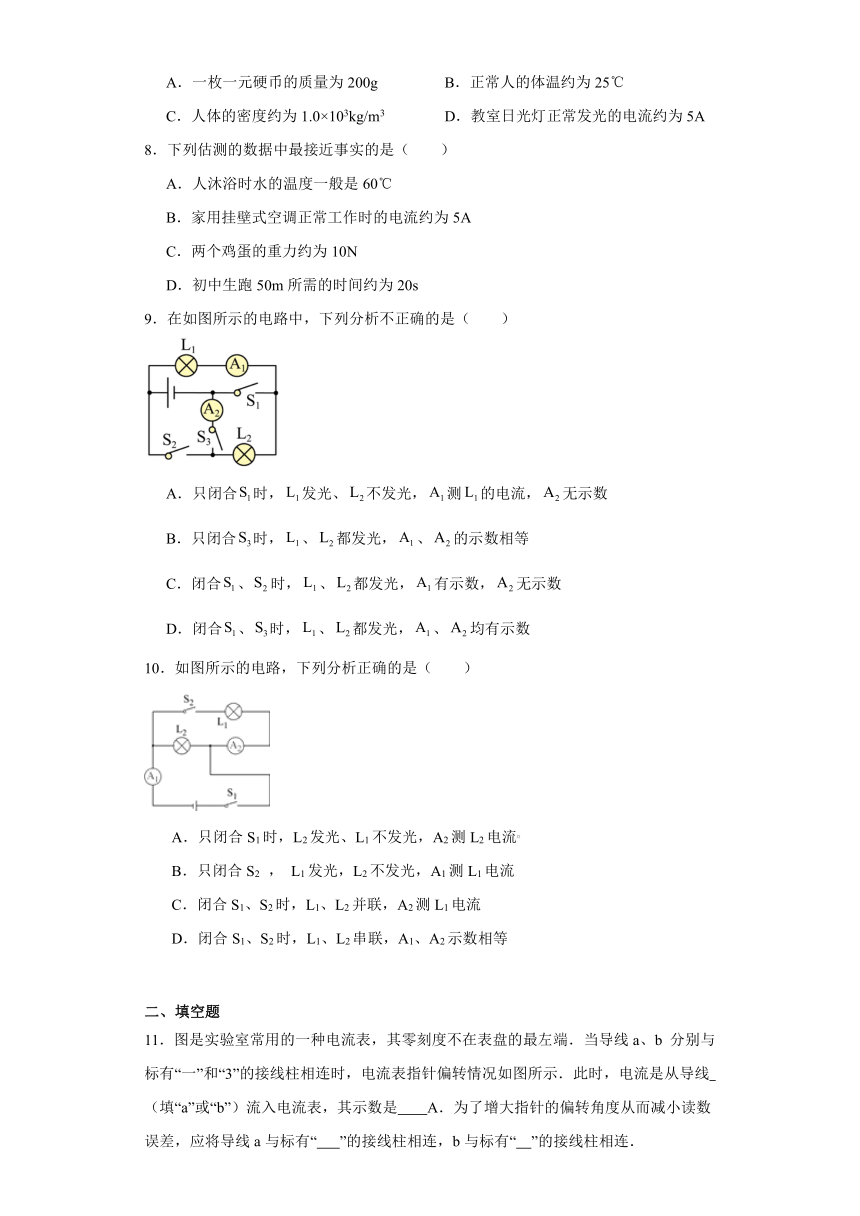

7．下列数据符合实际情况的是（　　）
A．一枚一元硬币的质量为200g B．正常人的体温约为25℃
C．人体的密度约为1.0×103kg/m3 D．教室日光灯正常发光的电流约为5A
8．下列估测的数据中最接近事实的是（　　）
A．人沐浴时水的温度一般是60℃
B．家用挂壁式空调正常工作时的电流约为5A
C．两个鸡蛋的重力约为10N
D．初中生跑50m所需的时间约为20s
9．在如图所示的电路中，下列分析不正确的是（　　）
A．只闭合时，发光、不发光，测的电流，无示数
B．只闭合时，、都发光，、的示数相等
C．闭合、时，、都发光，有示数，无示数
D．闭合、时，、都发光，、均有示数
10．如图所示的电路，下列分析正确的是（　　）
A．只闭合S1时，L2发光、L1不发光，A2测L2电流
B．只闭合S2 ， L1发光，L2不发光，A1测L1电流
C．闭合S1、S2时，L1、L2并联，A2测L1电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等
二、填空题
11．图是实验室常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b 分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线 （填“a”或“b”）流入电流表，其示数是 A．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“ ”的接线柱相连，b与标有“ ”的接线柱相连．
12．如图所示，若要将两灯变为并联电路，则应该闭合开关 ，此时电流表测的是 的电流（选填“L1”、“L2”或“L1和L2”）。

13．如图所示的测量结果分别是：
A．物体长度为 ； B．物体质量 ； C．温度计示数为 ； D．电流表示数为 。
14．在如图甲所示的电路中，闭合开关后，灯、均发光，两电表指针均如图乙所示，则此时通过灯的电流是 。
15．甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。

甲同学的问题： ；
乙同学的问题： ；
丙同学的问题： 。
16．天平是测量物体 的仪器；测量时，应将待测物体放在天平的 盘．“用电流表测电流”实验中，在连接电路时应使电键处于 状态，应使电流从电流表的 接线柱流入（选填“正”或“负”）
17．如果被测电流为0.5A左右，使用实验室常用的电流表时，应选用 量程为好，这是因为电流表的分度值较 （填“大”或“小”），测量的 较高．
18．仪器的使用和读数
（1）如图所示，体温计的示数是 ℃．
（2）左下图是用温度计测液体温度时的示意图，其中正确的是 ．
（3）如右上图所示的仪器是 ，在这种连接方法中，分度值是 ,读数是 ．
三、作图题
19．请用笔线代替导线，在下图所示的电路中连接两根导线，使两灯泡并联且电流表只测量灯L1的电流。
四、实验题
20．小明按照图把两小灯泡串联在电路中，闭合开关后发现灯L1较亮，灯L2暗一些、他的解释是：电流从电源正极出发，经过开关S，流过A点、L1、B点，L2再回到电源负极，电流会逐渐减小，所以灯L1较亮，L2较暗。
（1）只利用图中的实验器材设计一个实验说明小明的解释是错的，请在方框内画出你的设计电路图；( )
（2）简单写出你是如何根据你所设计电路的实验现象说明小明解释是错的： ；
这时你的同桌提出：还可以用电流表测量A点、B点的电流来证明。他设计了如图所示电路图，并借了2个相同规格的电流表就直接按图连接电路并开始实验。
（3）你同桌设计的电路图中，哪个元件设计有误？ ；
（4）改正上述错误，闭合开关，发现其中一个电流表的示数如图所示，出现这个现象的原因是 ；
（5）再改正上述错误，闭合开关，发现两个电流表示数有较明显的不同。同桌反映两个电流表均没有故障，量程选择相同且读数过程也没有偏差，那么请你分析一下他实验中出现上述现象可能的原因。 。
参考答案：
1．D
2．C
3．B
4．A
5．D
6．D
7．C
8．B
9．D
10．C
11． a 0.4 0.6 ﹣
12． S1、S3 L2
13．
14．0.3
15． 电流表正、负接线柱接反 电流表所选量程偏大 电流表所选量程偏小
16．质量，左，断开，正
17． 0～0.6A 小 准确度
18． 37.9 B 电流表 0.02A 0.46A
19．
20．
A2 电流表正负接线柱接反了 电流表使用前未调零
