15.5 串、并联电路中电流的规律
一、单选题

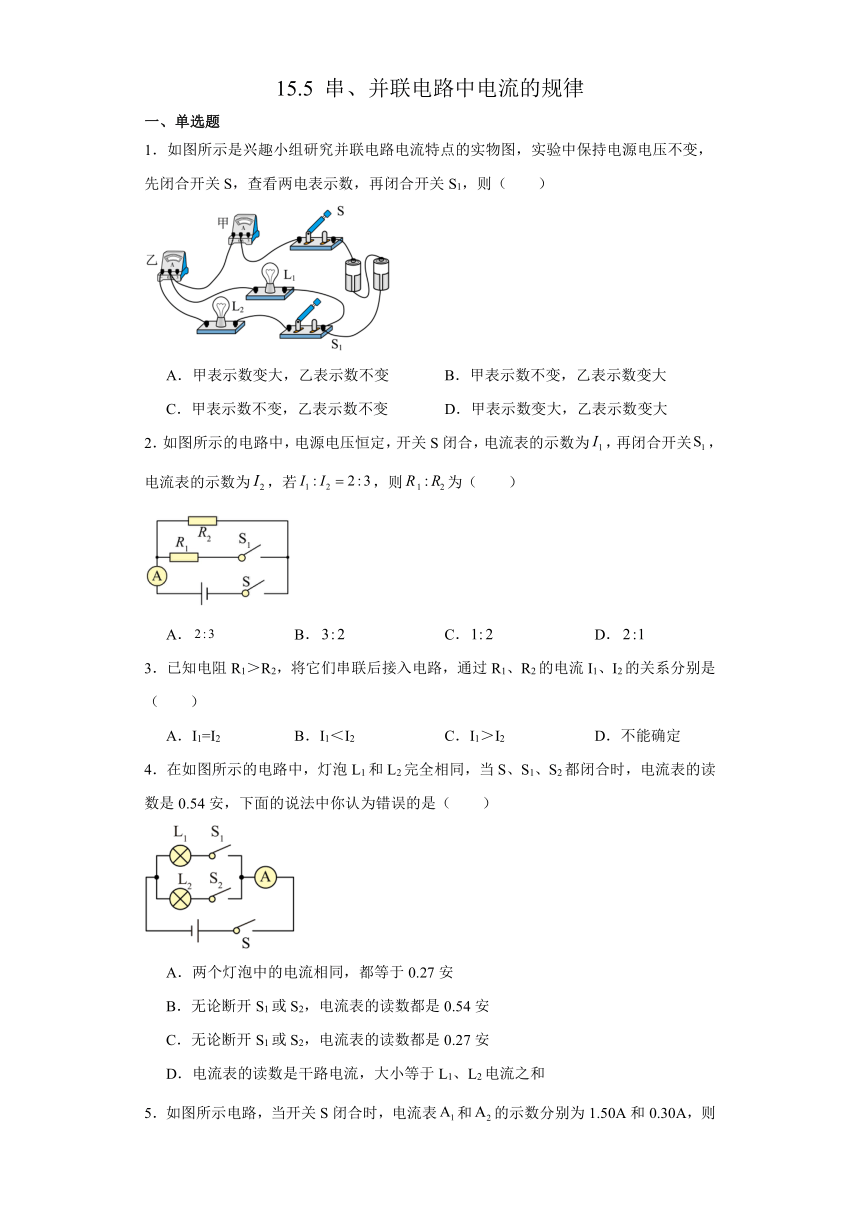

1．如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S，查看两电表示数，再闭合开关S1，则（　　）
A．甲表示数变大，乙表示数不变 B．甲表示数不变，乙表示数变大
C．甲表示数不变，乙表示数不变 D．甲表示数变大，乙表示数变大
2．如图所示的电路中，电源电压恒定，开关S闭合，电流表的示数为，再闭合开关，电流表的示数为，若，则为（　　）
A． B． C． D．
3．已知电阻R1＞R2，将它们串联后接入电路，通过R1、R2的电流I1、I2的关系分别是（ ）
A．I1=I2 B．I1＜I2 C．I1＞I2 D．不能确定
4．在如图所示的电路中，灯泡L1和L2完全相同，当S、S1、S2都闭合时，电流表的读数是0.54安，下面的说法中你认为错误的是（ ）
A．两个灯泡中的电流相同，都等于0.27安
B．无论断开S1或S2，电流表的读数都是0.54安
C．无论断开S1或S2，电流表的读数都是0.27安
D．电流表的读数是干路电流，大小等于L1、L2电流之和

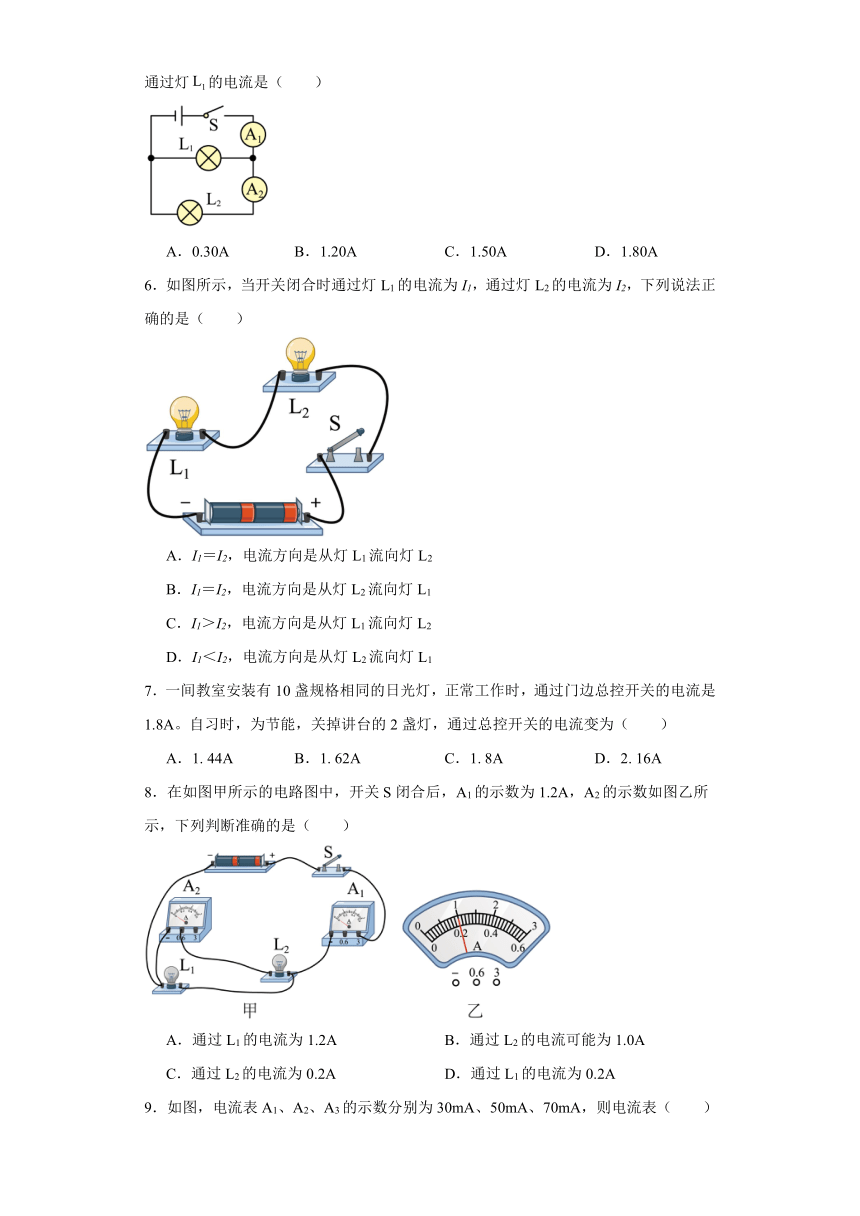

5．如图所示电路，当开关S闭合时，电流表和的示数分别为1.50A和0.30A，则通过灯的电流是（　　）
A．0.30A B．1.20A C．1.50A D．1.80A
6．如图所示，当开关闭合时通过灯L1的电流为I1，通过灯L2的电流为I2，下列说法正确的是（　　）
A．I1＝I2，电流方向是从灯L1流向灯L2
B．I1＝I2，电流方向是从灯L2流向灯L1
C．I1＞I2，电流方向是从灯L1流向灯L2
D．I1＜I2，电流方向是从灯L2流向灯L1
7．一间教室安装有10盏规格相同的日光灯，正常工作时，通过门边总控开关的电流是1.8A。自习时，为节能，关掉讲台的2盏灯，通过总控开关的电流变为（　　）
A．1. 44A B．1. 62A C．1. 8A D．2. 16A
8．在如图甲所示的电路图中，开关S闭合后，A1的示数为1.2A，A2的示数如图乙所示，下列判断准确的是（　　）
A．通过L1的电流为1.2A B．通过L2的电流可能为1.0A
C．通过L2的电流为0.2A D．通过L1的电流为0.2A

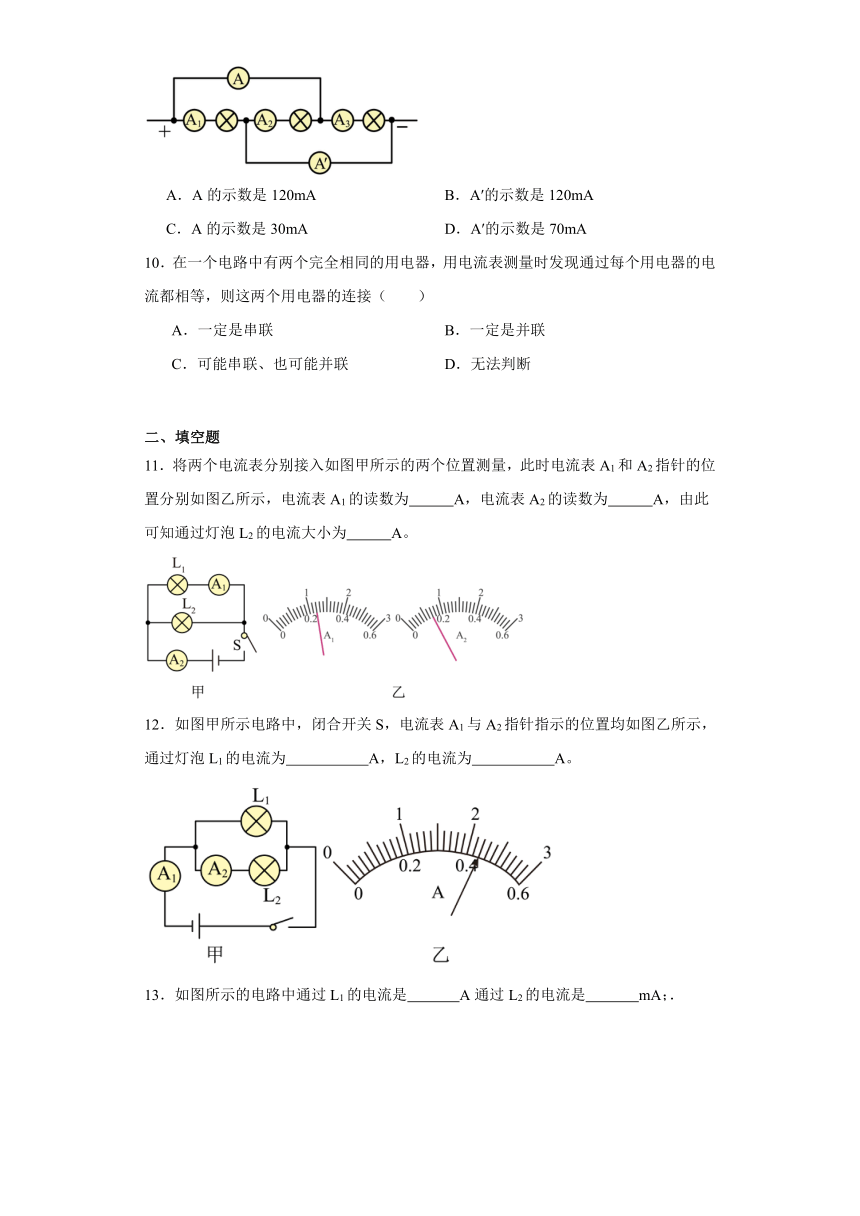

9．如图，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（　　）
A．A的示数是120mA B．A′的示数是120mA
C．A的示数是30mA D．A′的示数是70mA
10．在一个电路中有两个完全相同的用电器，用电流表测量时发现通过每个用电器的电流都相等，则这两个用电器的连接（　　）
A．一定是串联 B．一定是并联
C．可能串联、也可能并联 D．无法判断
二、填空题
11．将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2指针的位置分别如图乙所示，电流表A1的读数为 A，电流表A2的读数为 A，由此可知通过灯泡L2的电流大小为 A。
12．如图甲所示电路中，闭合开关S，电流表A1与A2指针指示的位置均如图乙所示，通过灯泡L1的电流为 A，L2的电流为 A。
13．如图所示的电路中通过L1的电流是 A通过L2的电流是 mA；．

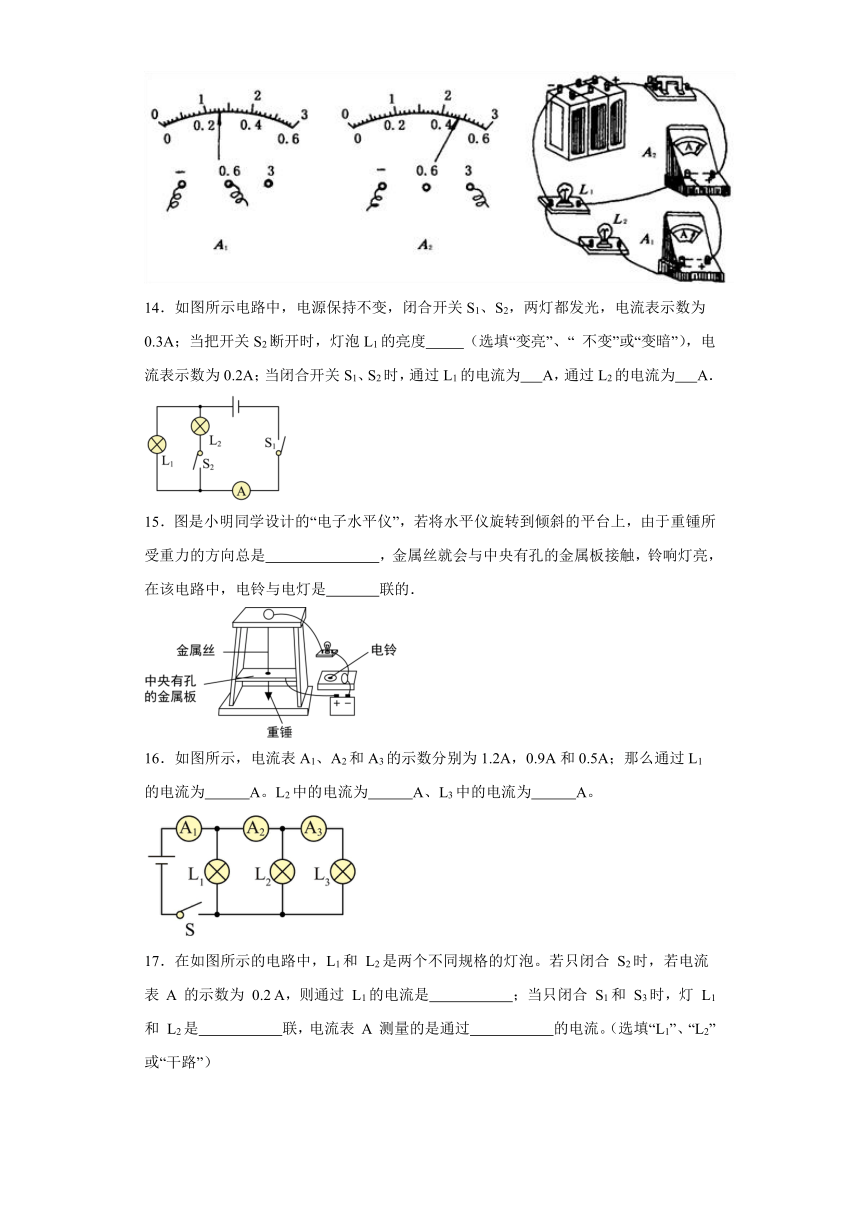

14．如图所示电路中，电源保持不变，闭合开关S1、S2，两灯都发光，电流表示数为0.3A；当把开关S2断开时，灯泡L1的亮度 （选填“变亮”、“ 不变”或“变暗”），电流表示数为0.2A；当闭合开关S1、S2时，通过L1的电流为 A，通过L2的电流为 A．
15．图是小明同学设计的“电子水平仪”，若将水平仪旋转到倾斜的平台上，由于重锺所受重力的方向总是 ，金属丝就会与中央有孔的金属板接触，铃响灯亮，在该电路中，电铃与电灯是 联的．
16．如图所示，电流表A1、A2和A3的示数分别为1.2A，0.9A和0.5A；那么通过L1的电流为 A。L2中的电流为 A、L3中的电流为 A。
17．在如图所示的电路中，L1和 L2是两个不同规格的灯泡。若只闭合 S2时，若电流表 A 的示数为 0.2 A，则通过 L1的电流是 ；当只闭合 S1和 S3时，灯 L1和 L2是 联，电流表 A 测量的是通过 的电流。（选填“L1”、“L2”或“干路”）
18．两个灯泡串联，灯泡比灯泡要亮得多，流过灯泡的电流，与灯泡的电流的关系是 （选填“>”、“=”、和“<”、）；同一电路中有甲、乙两灯泡，已知通过两灯泡的电流分别为0.2A、0.3A，则它们是 联（选填“串”或“并”）。
三、作图题
19．探究“并联电路电流规律”的实验如下：
（1）在如图所示的实物中，用笔画线代替导线连接好电路。要求：A1测L1的电流，A2测L2的电流，开关控制L1，L2（L1，L2电流不超过0.6A；连线不能交叉）
( )
（2）请在如图虚线框内按实物图画出相应的电路图．
( )
四、实验题
20．小勇和小鹏在“探究并联电路中干路的电流与各支路电流之间的关系”的实验中，根据下面的电路图进行实验．他们分别把图甲电路的A、B、C各点断开，把电流表接入，测量流过的电流，看它们之间有什么关系．
（1）小勇将电流表分别接入A、B、C三点处．闭合开关，在第一次测量中，C点的电流如图乙所示，电流的大小为 A．测得其他电流值如表（一）所示．表（二）
测量次数 A处电流IA/A B处电流IB/A C处电流IC/A
1 0.9 0.40
2 1.0 0.58 0.42
3 1.2 0.50 0.7
（2）根据以上数据，小勇得出并联电路中电流规律是：
（3）小鹏在第一次测量A点的电流时，其电流表的指针从零刻度摆动至如图丙所示的情况，这是因为他在使用电流表时 ．
（4）改正错误后，他继续实验，将电流表分别接入A、B、C三点处．改变电源电压，重复实验，记录数据如表二所示，小鹏根据实验得出结论：并联电路中干路电流为支路电流的2倍．该实验有不完善处，请你提出改进建议：
表（二）
IA/A IB/A IC/A
1 0.40 0.20 0.20
2 0.6 0.30 0.30
3 0.8 0.40 0.40
参考答案：
1．A
2．D
3．A
4．B
5．B
6．B
7．A
8．C
9．A
10．C
11． 0.24 0.7 0.46
12． 1.76 0.44
13． 2.14 260
14． 不变 0.2 0.1
15． 竖直向下 串
16． 0.3 0.4 0.5
17． 0.2A 并 干路
18． = 并
19．
20． 0.5 干路电流等于各支路电流之和 电流表正负接线柱接反 换用不同规格灯泡重复上述实验
