1.4 地球的圈层结构 (共36张PPT)

(共36张PPT)

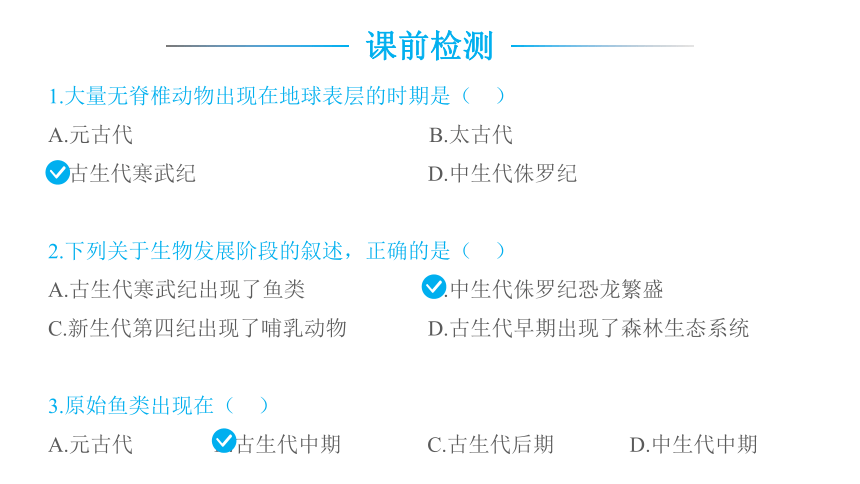

课前检测
1.大量无脊椎动物出现在地球表层的时期是（ ）
A.元古代 B.太古代
C.古生代寒武纪 D.中生代侏罗纪
2.下列关于生物发展阶段的叙述，正确的是（ ）
A.古生代寒武纪出现了鱼类 B.中生代侏罗纪恐龙繁盛
C.新生代第四纪出现了哺乳动物 D.古生代早期出现了森林生态系统
3.原始鱼类出现在（ ）
A.元古代 B.古生代中期 C.古生代后期 D.中生代中期
地球的圈层结构
The sphere structure of the earth
第一章第1节
宇宙中的地球

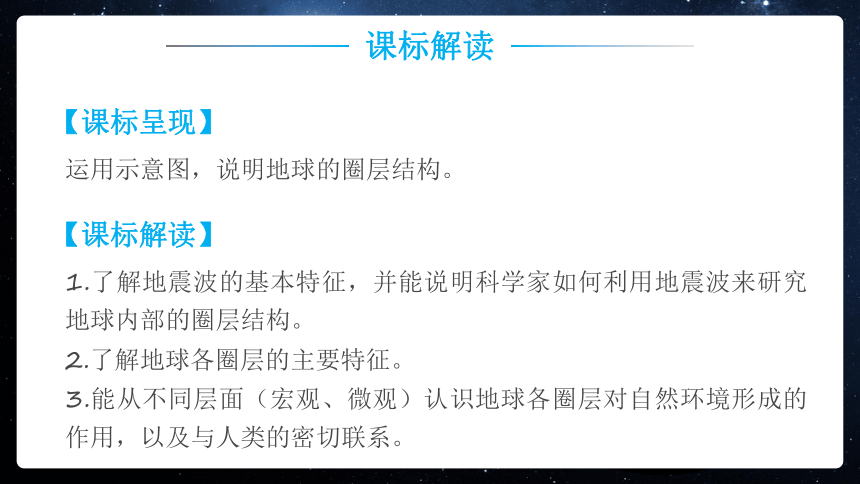

课标解读
运用示意图，说明地球的圈层结构。
【课标呈现】
1.了解地震波的基本特征，并能说明科学家如何利用地震波来研究地球内部的圈层结构。
2.了解地球各圈层的主要特征。
3.能从不同层面（宏观、微观）认识地球各圈层对自然环境形成的作用，以及与人类的密切联系。
【课标解读】

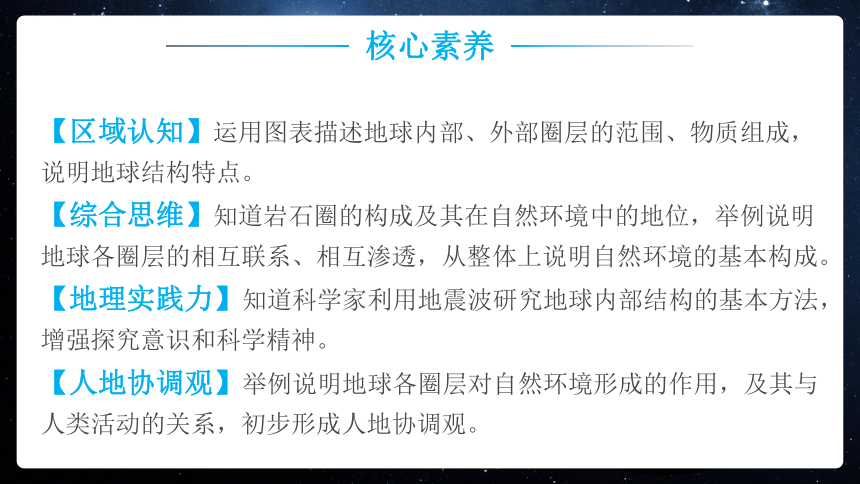

核心素养
【区域认知】运用图表描述地球内部、外部圈层的范围、物质组成，说明地球结构特点。
【综合思维】知道岩石圈的构成及其在自然环境中的地位，举例说明地球各圈层的相互联系、相互渗透，从整体上说明自然环境的基本构成。
【地理实践力】知道科学家利用地震波研究地球内部结构的基本方法，增强探究意识和科学精神。
【人地协调观】举例说明地球各圈层对自然环境形成的作用，及其与人类活动的关系，初步形成人地协调观。
课堂导入 Classroom introduction
地球的圈层结构 The sphere structure of the earth
1. 啄木鸟如何判断大树中是否有虫子？
啄木鸟用嘴巴去敲击树干，凭借声音判断。如果壮年树干敲击是嘟嘟实心的声音，就是说明里面生长良好，不需要手术。若果壮年树干敲击是咚咚的空心声音，就说明应该做手术了，里面有虫子。
课堂导入 Classroom introduction
地球的圈层结构 The sphere structure of the earth
2. 如何挑选成熟的西瓜？
用手指弹瓜听到“嘭嘭”声的，是熟瓜；
听到“当当”声的还没有熟，听到“噗噗”声的，是过熟的瓜。
课堂导入 Classroom introduction
地球的圈层结构 The sphere structure of the earth
3. 医生如何检查病人体内病症？
B超是用超声波进入人体内，通过不同组织对声波的不同反射特性，从而测量体内不同组织或同一组织内部不均一状态的设备。
课堂导入 Classroom introduction
地球的圈层结构 The sphere structure of the earth
1957年美国地质学家曾提出过一个雄心勃勃的“莫霍计划”—设想在地球上打一口深井，穿过地壳，以更好地了解地球内部构造。这一计划最终没有实现。
现在你有什么更好的建议，可以了解到地球内部构造吗？
地球的内部圈层结构
Earth‘s interior structure
关注微信公众号“优课PPT”获取更多精美课件
01
01

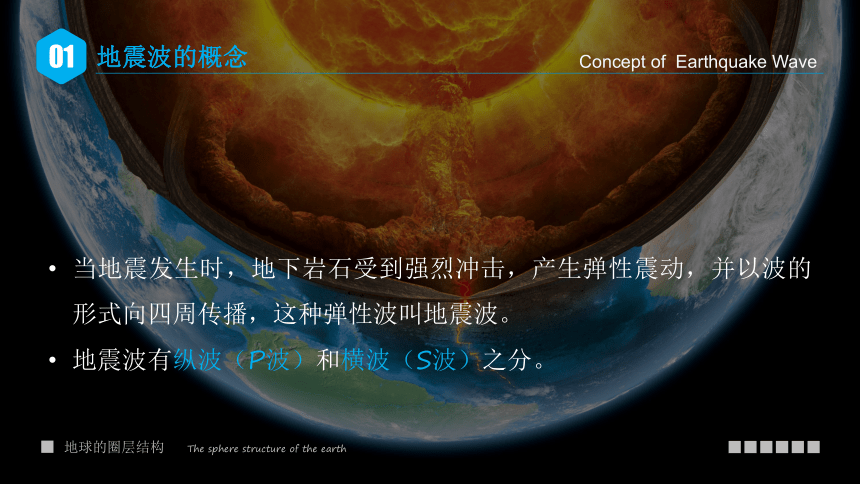

地震波的概念
Concept of Earthquake Wave
当地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播，这种弹性波叫地震波。
地震波有纵波（P波）和横波（S波）之分。
地球的圈层结构 The sphere structure of the earth
02

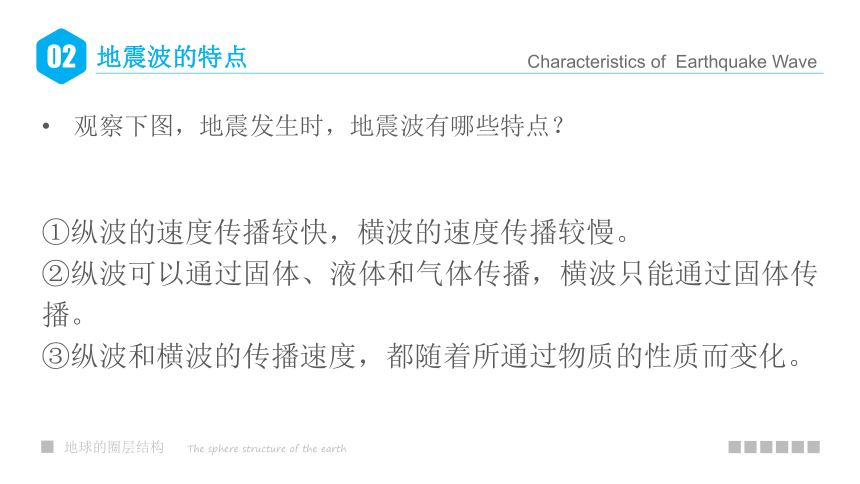

地震波的特点
Characteristics of Earthquake Wave

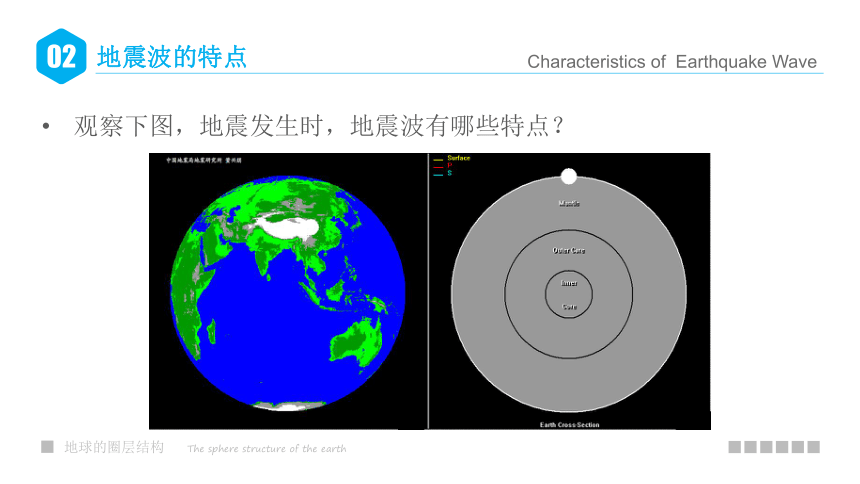

观察下图，地震发生时，地震波有哪些特点？
地球的圈层结构 The sphere structure of the earth
02
地震波的特点
Characteristics of Earthquake Wave
观察下图，地震发生时，地震波有哪些特点？
①纵波的速度传播较快，横波的速度传播较慢。
②纵波可以通过固体、液体和气体传播，横波只能通过固体传播。
③纵波和横波的传播速度，都随着所通过物质的性质而变化。
地球的圈层结构 The sphere structure of the earth
纵波
（P波）
传播速度 较快
传播介质 可以通过固体、液体和气体传播
质点移动 质点的振动方向与波的传播方向同轴
地球的圈层结构 The sphere structure of the earth
横波
（S波）
传播速度 较慢
传播介质 只能通过固体传播
质点移动 质点的振动方向与波的传播方向垂直
地球的圈层结构 The sphere structure of the earth
①当地震发生时，陆地上的人们会有什么感觉
②如果是在海洋上的航行者会有什么感觉呢？
陆地上的人首先感受到上下颠簸，然后左右摇晃。
海洋上的人只能感受到上下颠簸。
因为纵波传播速度快，可在固、液、气三态物质中传播，而横波只能在固态中传播。
测一测
03
地震波曲线图
Earthquake Wave curve
地球的圈层结构 The sphere structure of the earth
通过对地震波速度的研究我们得到右图（地震波曲线图）。议一议，你认为怎样对地球内部进行划分更合理？
内核
外核
地幔
地壳
横波
纵波
0
3
6
9
12
15
速度/km S-1
1000
2000
3000
4000
5000
6000
深度/km
莫霍界面
古登堡界面
6371
地面
地心
33
2900
5150
04
地球内部圈层结构示意图
Schematic diagram of the earth's inner sphere structure
地球的圈层结构 The sphere structure of the earth
在大陆地面下平均33千米处，横波和纵波的速度都明显增加，这个不连续面叫莫霍界面。
在地下约2900千米处，纵波的传播速度突然下降，横波完全消失，这个不连续面叫古登堡界面。
以这两个界面为界，地球内部被划分为地壳、地幔和地核三个圈层。
思考
Reflection
地球的圈层结构 The sphere structure of the earth
在莫霍界面和古登堡界面附近，地震波的速度发生了突然的变化，这说明了什么问题？
说明了物质状态发生了变化：在莫霍面下纵、横波都能通过，物质状态可能是固态，在古登堡界面以下，横波消失，物质状态可能是液态。
深度/km
0
80
400
900
2900
5150
6370
地壳
软流层
岩石圈
下
地
幔
外
核
内
核
地
幔
地
核
上
地
幔
地
壳
莫霍界面以外
大洋地壳薄，5～10千米
大陆地壳厚，平均厚度为39～41千米，
最厚达70千米
地
幔
莫霍界面至2900千米处的古登堡界面
占地球总体积80%，分上地幔与下地幔
上地幔上部的软流层是岩浆主要发源地
地
核
由铁、镍等金属组成
厚度约3400多千米，分外核与内核
外核为液态或熔融状态，内核为固态
地壳与岩石圈的差异与联系
Differences and relations between crust and lithosphere
| 地壳
厚度：平均17千米
范围：地表至莫霍界面
| 岩石圈
厚度：平均约100千米
范围：地表至软流层顶部
岩石圈=地壳+上地幔顶部（软流层以上）
地球的圈层结构 The sphere structure of the earth
认识误区 | 软流层并不是液态的
Misunderstanding | asthenosphere is not liquid
软流层又叫软流圈，位于上地幔上部岩石圈之下,深度在80～400 km之间。软流层温度较高，但刚性较弱，能够长期缓慢变形，相对低温的、刚性的岩石圈可作为一个整体漂流在软流圈之上。
据地震波的传播可以推测:软流层的物质从总体上看仍是固态的,因为纵波、横波都能通过;然而波速的降低又说明该层的物质较岩石要软要热些。
地球的圈层结构 The sphere structure of the earth
圈层 名称 不连续面 深度/km 指大陆部分 特征
地壳 莫霍面 ——33—— ①由岩石组成的固体外壳；
②厚度不均，大洋部分薄，大陆部分厚
地幔 上地幔顶部存在一个软流层，这里可能为岩浆的主要发源地
古登堡面 ——2900—— 地核
外核 ——5150—— 可能是液态物质
温度、压力和密度很大，呈固态
内核 地球的内部圈层小结
地球的外部圈层结构
Earth‘s outer ring structure
关注微信公众号“优课PPT”获取更多精美课件
02
通常把地壳表层以外的由大气、水体和生物组成的自然界，划分为大气圈、水圈和生物圈三个圈层，统称为地球的外部圈层。
01
大气圈
Atmosphere
大气圈是由气体和悬浮物组成的复杂系统，主要成分是氮气和氧气。
大气圈中的风、云、雨、雪等天气现象 ，与人类息息相关。
02
水圈
Hydrosphere
水圈是地表和近地表的各种形态水体的总称。
主体是海洋，还包括陆地上的河流、湖泊、沼泽、冰川、地下水等。
03
生物圈
Biosphere
生物圈是地球表层生物的总称。
多数生物集中分布在大气圈、水圈与岩石圈的接触带中。
外部圈层的组成及地理意义
圈层 组成 地理意义
大气圈 由气体和悬浮物质组成，主要成分是氮气和氧气 调节地球的温度，提供生物生存所必需的氧气，形成复杂的天气，与人类息息相关
水圈 地表和近地表的各种形态水体，主体是海洋，还包括陆地上的河流、湖泊、沼泽、冰川、地下水等 参与地表物质迁移和能量转换，是人类和其他生物生存和发展所不可或缺的
生物圈 地球表层生物及其环境的总称，占有大气圈的底部、水圈的全部和岩石圈的上部 生物从环境中获取物质和能量；促进太阳能转化；改变大气圈和水圈的组成；改造地表形态
各圈层之间的关系
The relationship between the circles
大气圈、水圈、生物圈与岩石圈相互联系、相互渗透，共同构成人类赖以生存和发展的自然环境。
地球的圈层结构 The sphere structure of the earth
活动 | 认识大气圈、水圈、生物圈和岩石圈及其相互关系
Activity | understanding the atmosphere, hydrosphere, biosphere and lithosphere and their relationship
自然景观涉及大气圈、水圈、生物圈和岩石圈。
地球的圈层结构 The sphere structure of the earth
1.找出照片中主要事物，如山、云、山顶积雪、河流、草、树木等。
2.将找出的事物按照大气圈、水圈、生物圈和岩石圈进行分类。
3.思考各事物之间的联系。
板书设计
随堂巩固
北京时间2014年4月2日，智利西北部沿海发生8.2级地震，震源深度10公里。据此完成1～2题。
1. 地震发生时释放出巨大的能量，下列说法正确的是（ ）
A. 地震通过地震波向外释放出能量
B. 地球的内能主要来源于太阳辐射
C. 地震发生时，首先到达地面的是地震波中的横波
D. 发生在海洋中的强烈地震不会对人类产生危害
2. 这次地震的震源位于地球内部圈层中的（ ）
A. 地幔 B. 地壳 C. 内核 D. 软流层
随堂巩固
下图是“地震波速度和地球构造图”，据图完成3～5题。
3. 关于地震波的叙述，正确的是（ ）
A. ④能通过固体、液体，③只能通过液体
B. ④传到②时，波速突然下降
C. ④和③在①中波速明显减小
D. ①②均为固体，纵波和横波都能通过
4. ①上下两侧名称分别为（ ）
A.地幔和地壳 B. 岩石圈和地壳 C. 地幔和地核 D. 地壳和地幔
5. 从地壳到地心（ ）
A. 压力越来越大 B. 温度越来越低 C. 密度越来越小 D. 波速越来越快
随堂巩固
读地球外部圈层图，完成6～8题。
6. b圈层的主体是（ ）
A. 河流 B. 湖泊 C. 冰川 D. 海洋
7. a、b、c、d四圈层中不断转化和循环运动最明显的是（ ）
A. d B. b C. a D. c
8. 岩石圈的下界在（ ）
A. 莫霍界面 B. 古登堡界面 C. 软流层上界 D. 下地幔上界
随堂巩固
9．读图，完成下列问题。
(1)地球内部圈层的名称：A和B是______，A和B＋C是________，D是________，C＋D＋E是__________的一部分。
(2)不连续界面：F为___________。
(3)地震波在经过F时速度发生的变化是
(4)A和B厚度不均的原因是
地壳
岩石圈
软流层
地幔
莫霍界面
地震波(纵波和横波)传播速度明显加快
地壳的厚度不均，A是大陆地壳，B是大洋地壳，大洋地壳比大陆地壳薄
