2014-2015高二物理电场和电路综合训练（无答案）

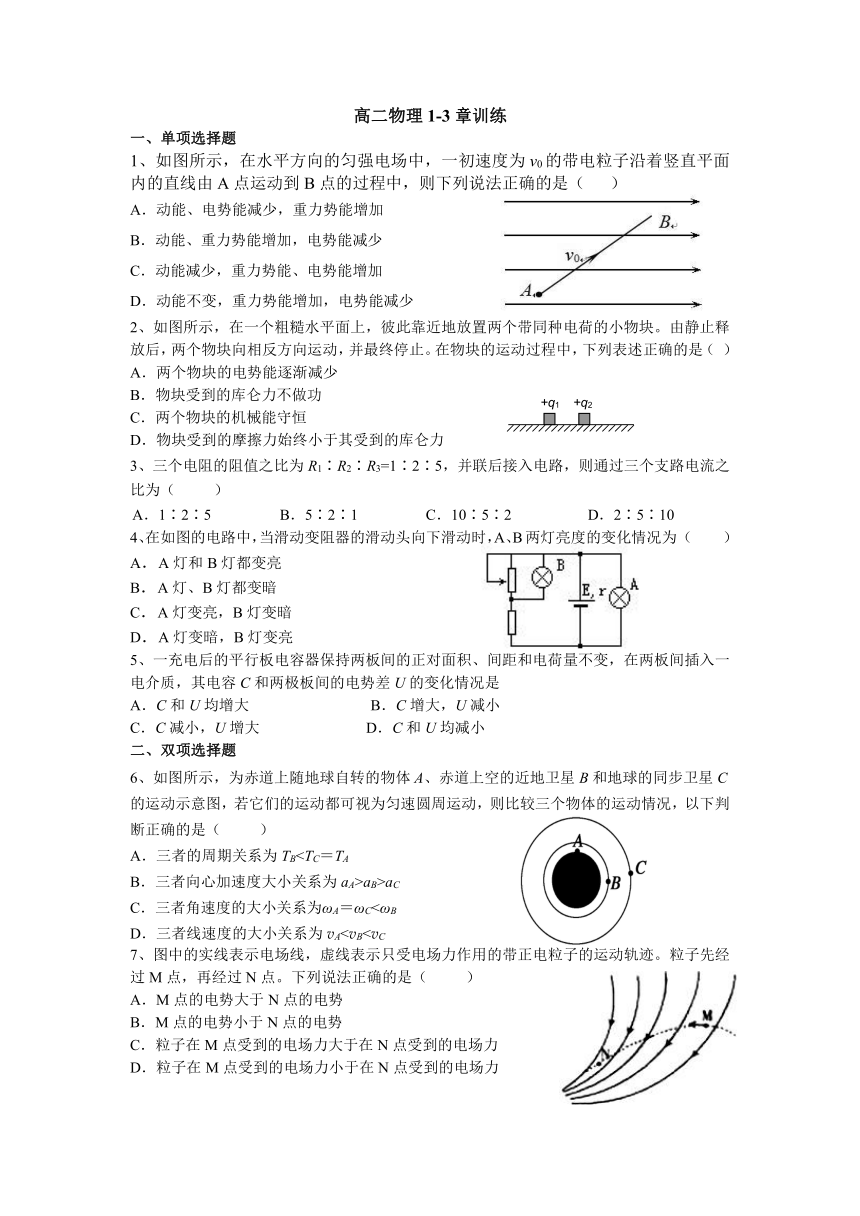

高二物理1-3章训练
一、单项选择题
1、如图所示，在水平方向的匀强电场中，一初速度为v0的带电粒子沿着竖直平面内的直线由A点运动到B点的过程中，则下列说法正确的是（ ）
A．动能、电势能减少，重力势能增加
B．动能、重力势能增加，电势能减少
C．动能减少，重力势能、电势能增加
D．动能不变，重力势能增加，电势能减少
2、如图所示，在一个粗糙水平面上，彼此靠近地放置两个带同种电荷的小物块。由静止释放后，两个物块向相反方向运动，并最终停止。在物块的运动过程中，下列表述正确的是（ ）
A．两个物块的电势能逐渐减少
B．物块受到的库仑力不做功
C．两个物块的机械能守恒
D．物块受到的摩擦力始终小于其受到的库仑力
3、三个电阻的阻值之比为R1∶R2∶R3=1∶2∶5，并联后接入电路，则通过三个支路电流之
比为（ ）
A．1∶2∶5　　　 B．5∶2∶1 C．10∶5∶2　　　 　D．2∶5∶10
4、在如图的电路中，当滑动变阻器的滑动头向下滑动时，A、B两灯亮度的变化情况为 （ ）
A．A灯和B灯都变亮
B．A灯、B灯都变暗
C．A灯变亮，B灯变暗
D．A灯变暗，B灯变亮
5、一充电后的平行板电容器保持两板间的正对面积、间距和电荷量不变，在两板间插入一电介质，其电容C和两极板间的电势差U的变化情况是
A．C和U均增大 B．C增大，U减小
C．C减小，U增大 D．C和U均减小
二、双项选择题
6、如图所示，为赤道上随地球自转的物体A、赤道上空的近地卫星B和地球的同步卫星C的运动示意图，若它们的运动都可视为匀速圆周运动，则比较三个物体的运动情况，以下判断正确的是（ ）
A．三者的周期关系为TBB．三者向心加速度大小关系为aA>aB>aC
C．三者角速度的大小关系为ωA＝ωC<ωB
D．三者线速度的大小关系为vA7、图中的实线表示电场线，虚线表示只受电场力作用的带正电粒子的运动轨迹。粒子先经过M点，再经过N点。下列说法正确的是（ ）
A．M点的电势大于N点的电势
B．M点的电势小于N点的电势
C．粒子在M点受到的电场力大于在N点受到的电场力
D．粒子在M点受到的电场力小于在N点受到的电场力

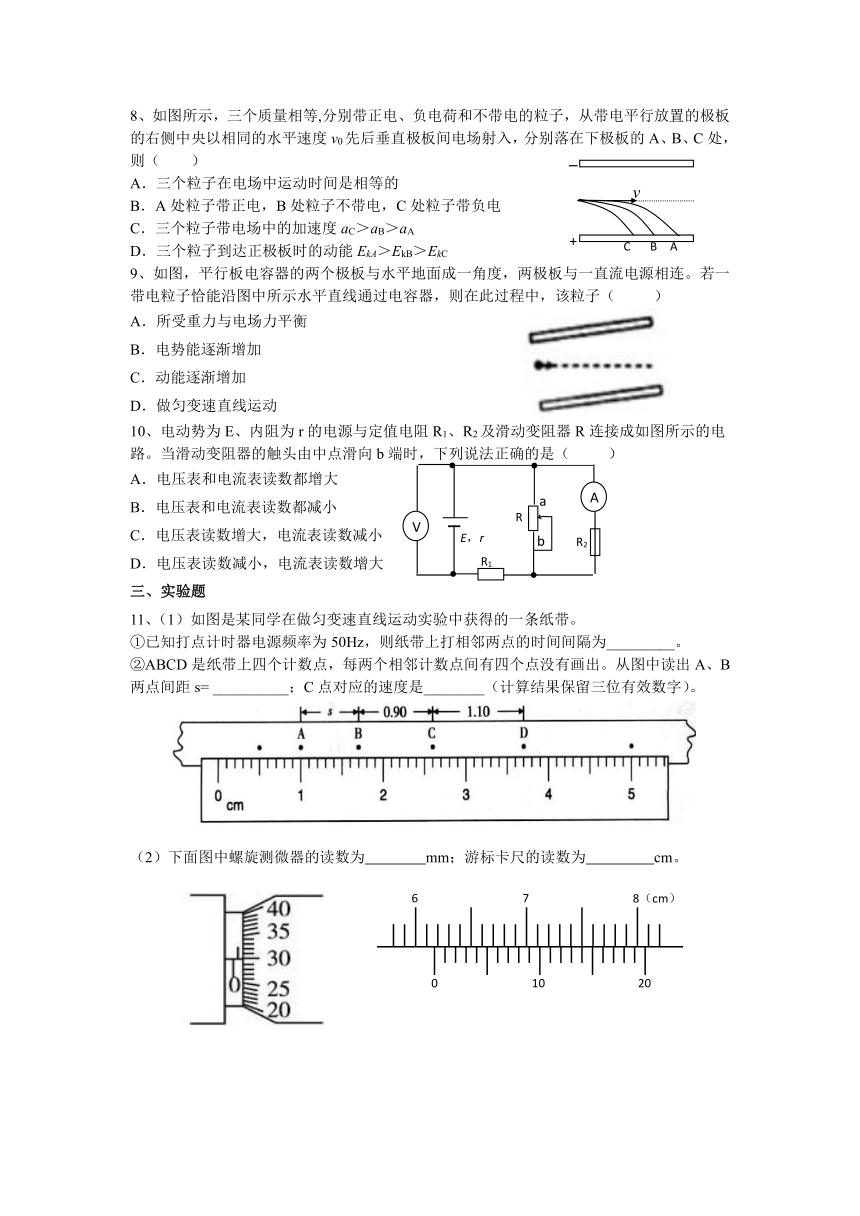

8、如图所示，三个质量相等,分别带正电、负电荷和不带电的粒子，从带电平行放置的极板
的右侧中央以相同的水平速度v0先后垂直极板间电场射入，分别落在下极板的A、B、C处，
则（　　）
A．三个粒子在电场中运动时间是相等的
B．A处粒子带正电，B处粒子不带电，C处粒子带负电
C．三个粒子带电场中的加速度aC＞aB＞aA
D．三个粒子到达正极板时的动能EkA＞EkB＞EkC
9、如图，平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连。若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子（ ）
A．所受重力与电场力平衡
B．电势能逐渐增加
C．动能逐渐增加
D．做匀变速直线运动
10、电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电
路。当滑动变阻器的触头由中点滑向b端时，下列说法正确的是（ ）
A．电压表和电流表读数都增大
B．电压表和电流表读数都减小
C．电压表读数增大，电流表读数减小
D．电压表读数减小，电流表读数增大
三、实验题
11、（1）如图是某同学在做匀变速直线运动实验中获得的一条纸带。
①已知打点计时器电源频率为50Hz，则纸带上打相邻两点的时间间隔为_________。
②ABCD是纸带上四个计数点，每两个相邻计数点间有四个点没有画出。从图中读出A、B两点间距s= __________；C点对应的速度是________（计算结果保留三位有效数字）。
（2）下面图中螺旋测微器的读数为 mm；游标卡尺的读数为 cm。
（3）用伏安法测一节干电池的电动势E和内电阻r，所给的器材有：
A、电压表：0—3—15V； B、电流表：0—0.6—3A；
C、变阻器R1（总电阻20Ω）； D、变阻器R2（总电阻100Ω）；
E、开关 F、导线若干 G、电池
①电压表量程选用_______，电流表量程选用_______，变阻器选用________。（填序号的字
母）
②在方框中画出实验电路图并根据电路图完成实物连接图。
如图所示的U-I图上是由实验测得的7组数据标出的点，请你完成图线，并由图线求出
E=________V，r=________Ω.
[ ]
四、计算题
12、如图所示的电路中，电阻R1=9Ω，R2=15Ω，电源的电动势E=12V，内电阻r=1Ω，电流表的读数I=0.4A。求：（1）电阻R3的阻值；（2）R3消耗的电功率。
13、如图所示，在E = 103V/m的水平向左匀强电场中，有一光滑半圆形绝缘轨道竖直放置，轨道与一水平绝缘轨道MN连接，半圆轨道所在竖直平面与电场线平行，其半径R = 40cm，一带正电荷q = 10－4C的小滑块质量为m = 40g，与水平轨道间的动摩因数 = 0.2，
取g = 10m/s2，求：
（1）要小滑块能运动到圆轨道的最高点L，滑块应在水平轨道上离N点多远处释放？
（2）这样释放的滑块通过P点时对轨道压力是多大？（P为半圆轨道中点）
14、如图所示，一质量为的物体（可以看做质点），静止地放在动摩擦因素为的水平地面上，物体的初始位置在A处，离A处2R的B处固定放置一竖直光滑半圆形轨道，轨道的半径为R，最低点与地面相切；空中有一固定长为木板DE，E与轨道最高点C的正下方水平距离为，竖直距离为，现给物体施加一水平方向、大小为F的恒力，运动一段距离R后撤去恒力F，假设物体能够达到B点，重力加速度为g，求：
（1）物体到达B点的速度大小？
（2）物体如能通过最高点C，则经过C点的最小速度大小为多少？
（3）物体要经过C点打到木板DE上，讨论F的取值范围？
