2014-2015高二物理电场和电路强化训练

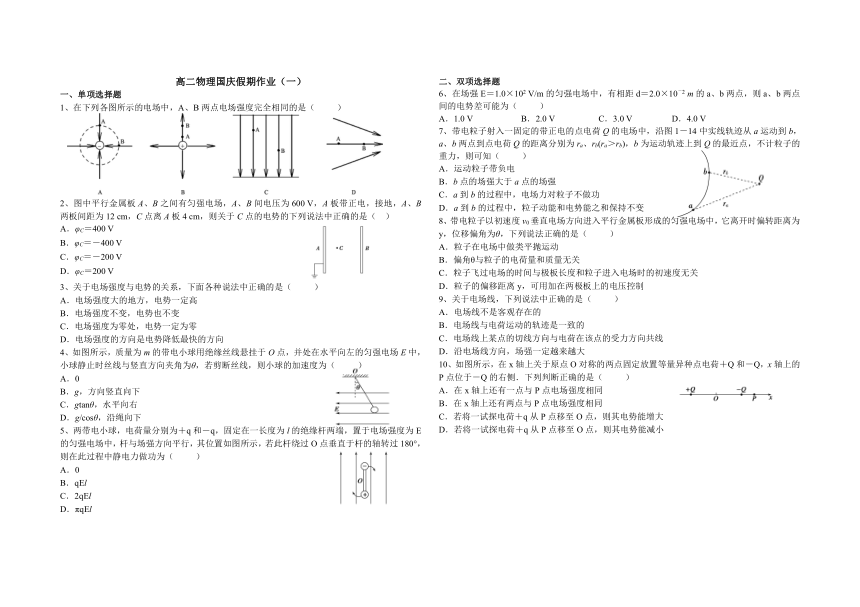

高二物理国庆假期作业（一）
一、单项选择题
1、在下列各图所示的电场中，A、B两点电场强度完全相同的是（ ）
2、图中平行金属板A、B之间有匀强电场，A、B间电压为600 V，A板带正电，接地，A、B两板间距为12 cm，C点离A板4 cm，则关于C点的电势的下列说法中正确的是（ ）
A．φC＝400 V
B．φC＝－400 V
C．φC＝－200 V
D．φC＝200 V
3、关于电场强度与电势的关系，下面各种说法中正确的是（ ）
A．电场强度大的地方，电势一定高
B．电场强度不变，电势也不变
C．电场强度为零处，电势一定为零
D．电场强度的方向是电势降低最快的方向
4、如图所示，质量为m的带电小球用绝缘丝线悬挂于O点，并处在水平向左的匀强电场E中，小球静止时丝线与竖直方向夹角为θ，若剪断丝线，则小球的加速度为（ ）
A．0
B．g，方向竖直向下
C．gtanθ，水平向右
D．g/cosθ，沿绳向下
5、两带电小球，电荷量分别为＋q和－q，固定在一长度为l的绝缘杆两端，置于电场强度为E的匀强电场中，杆与场强方向平行，其位置如图所示，若此杆绕过O点垂直于杆的轴转过180°，则在此过程中静电力做功为（ ）
A．0
B．qEl
C．2qEl
D．πqEl
二、双项选择题
6、在场强E＝1.0×102 V/m的匀强电场中，有相距d＝2.0×10－2 m的a、b两点，则a、b两点间的电势差可能为（ ）
A．1.0 V B．2.0 V C．3.0 V D．4.0 V
7、带电粒子射入一固定的带正电的点电荷Q的电场中，沿图1－14中实线轨迹从a运动到b，a、b两点到点电荷Q的距离分别为ra、rb(ra＞rb)，b为运动轨迹上到Q的最近点，不计粒子的重力，则可知（ ）
A．运动粒子带负电
B．b点的场强大于a点的场强
C．a到b的过程中，电场力对粒子不做功
D．a到b的过程中，粒子动能和电势能之和保持不变
8、带电粒子以初速度v0垂直电场方向进入平行金属板形成的匀强电场中，它离开时偏转距离为y，位移偏角为θ，下列说法正确的是（ ）
A．粒子在电场中做类平抛运动
B．偏角θ与粒子的电荷量和质量无关
C．粒子飞过电场的时间与极板长度和粒子进入电场时的初速度无关
D．粒子的偏移距离y，可用加在两极板上的电压控制
9、关于电场线，下列说法中正确的是（ ）
A．电场线不是客观存在的
B．电场线与电荷运动的轨迹是一致的
C．电场线上某点的切线方向与电荷在该点的受力方向共线
D．沿电场线方向，场强一定越来越大
10、如图所示，在x轴上关于原点O对称的两点固定放置等量异种点电荷＋Q和－Q，x轴上的P点位于－Q的右侧．下列判断正确的是（ ）
A．在x轴上还有一点与P点电场强度相同
B．在x轴上还有两点与P点电场强度相同
C．若将一试探电荷＋q从P点移至O点，则其电势能增大
D．若将一试探电荷＋q从P点移至O点，则其电势能减小

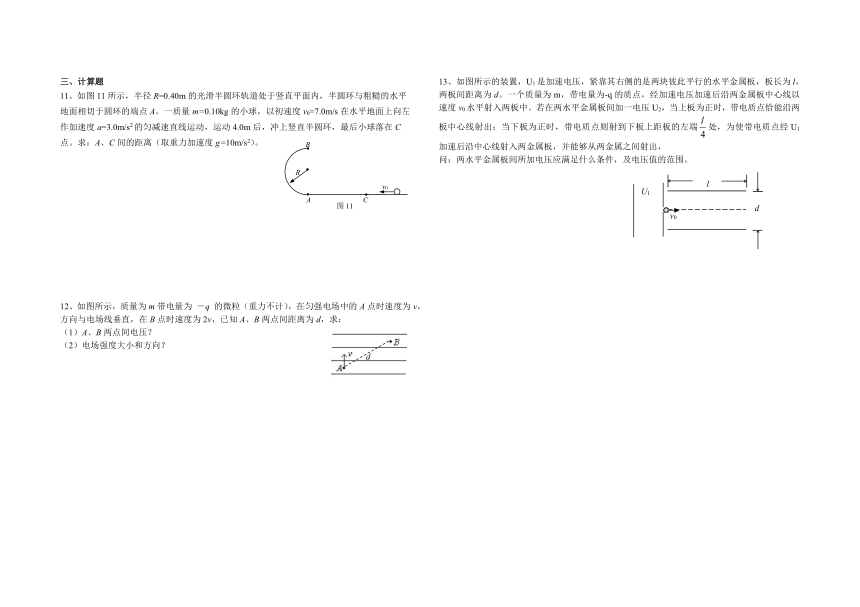

三、计算题
11、如图11所示，半径R=0.40m的光滑半圆环轨道处于竖直平面内，半圆环与粗糙的水平
地面相切于圆环的端点A。一质量m=0.10kg的小球，以初速度v0=7.0m/s在水平地面上向左
作加速度a=3.0m/s2的匀减速直线运动，运动4.0m后，冲上竖直半圆环，最后小球落在C
点。求：A、C间的距离（取重力加速度g=10m/s2）。
12、如图所示，质量为m带电量为 －q 的微粒（重力不计），在匀强电场中的A点时速度为v，方向与电场线垂直，在B点时速度为2v，已知A、B两点间距离为d，求：
（1）A、B两点间电压？
（2）电场强度大小和方向？
13、如图所示的装置，U1是加速电压，紧靠其右侧的是两块彼此平行的水平金属板，板长为l，两板间距离为d。一个质量为m，带电量为-q的质点，经加速电压加速后沿两金属板中心线以速度v0水平射入两板中。若在两水平金属板间加一电压U2，当上板为正时，带电质点恰能沿两板中心线射出；当下板为正时，带电质点则射到下板上距板的左端处，为使带电质点经U1加速后沿中心线射入两金属板，并能够从两金属之间射出，
问：两水平金属板间所加电压应满足什么条件，及电压值的范围。

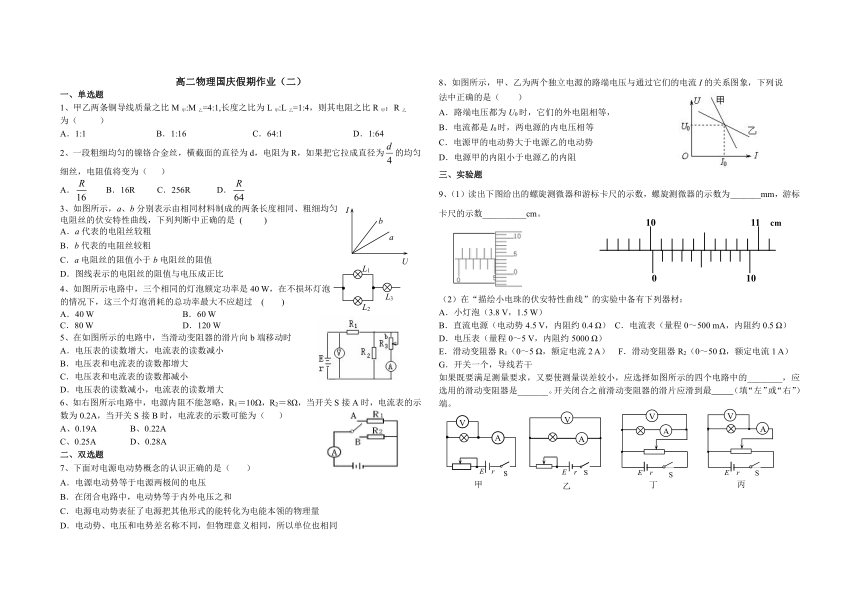

高二物理国庆假期作业（二）
一、单选题
1、甲乙两条铜导线质量之比M甲:M乙=4:1,长度之比为L甲:L乙=1:4，则其电阻之比R甲：R乙
为（ ）
A．1:1 B．1:16 C．64:1 D．1:64
2、一段粗细均匀的镍铬合金丝，横截面的直径为d，电阻为R，如果把它拉成直径为的均匀细丝，电阻值将变为（ ）
A． B．16R C．256R D．
3、如图所示，a、b分别表示由相同材料制成的两条长度相同、粗细均匀
电阻丝的伏安特性曲线，下列判断中正确的是 ( 　)
A．a代表的电阻丝较粗
B．b代表的电阻丝较粗
C．a电阻丝的阻值小于b电阻丝的阻值
D．图线表示的电阻丝的阻值与电压成正比
4、如图所示电路中，三个相同的灯泡额定功率是40 W，在不损坏灯泡
的情况下，这三个灯泡消耗的总功率最大不应超过 ( )
A．40 W B．60 W
C．80 W D．120 W
5、在如图所示的电路中，当滑动变阻器的滑片向b端移动时
A．电压表的读数增大，电流表的读数减小
B．电压表和电流表的读数都增大
C．电压表和电流表的读数都减小
D．电压表的读数减小，电流表的读数增大
6、如右图所示电路中，电源内阻不能忽略，R1＝10Ω，R2＝8Ω，当开关S接A时，电流表的示数为0.2A，当开关S接B时，电流表的示数可能为（ ）
A、0.19A B、0.22A
C、0.25A D、0.28A
二、双选题
7、下面对电源电动势概念的认识正确的是（ ）
A．电源电动势等于电源两极间的电压
B．在闭合电路中，电动势等于内外电压之和
C．电源电动势表征了电源把其他形式的能转化为电能本领的物理量
D．电动势、电压和电势差名称不同，但物理意义相同，所以单位也相同
8、如图所示，甲、乙为两个独立电源的路端电压与通过它们的电流I的关系图象，下列说
法中正确的是（ ）
A．路端电压都为U0时，它们的外电阻相等，
B．电流都是I0时，两电源的内电压相等
C．电源甲的电动势大于电源乙的电动势
D．电源甲的内阻小于电源乙的内阻
三、实验题
9、（1）读出下图给出的螺旋测微器和游标卡尺的示数，螺旋测微器的示数为_______mm，游标卡尺的示数__________cm。
（2）在“描绘小电珠的伏安特性曲线”的实验中备有下列器材：
A．小灯泡（3.8 V，1.5 W）
B．直流电源（电动势4.5 V，内阻约0.4 Ω） C．电流表（量程0～500 mA，内阻约0.5 Ω）
D．电压表（量程0～5 V，内阻约5000 Ω） www.k@s@5@u.com 高#考#资#源#网
E．滑动变阻器R1（0～5 Ω，额定电流2 A） F．滑动变阻器R2（0～50 Ω，额定电流1 A）
G．开关一个，导线若干
如果既要满足测量要求，又要使测量误差较小，应选择如图所示的四个电路中的________，应选用的滑动变阻器是_______。开关闭合之前滑动变阻器的滑片应滑到最 （填“左”或“右”）端。
（3）在做“描绘小灯泡的伏安特性曲线”的实验中，实验室提供了如下器材：
A．小灯泡(3 V,1.5 W) B．学生电源(电动势4 V，内阻不计) C．开关及导线若干
D．电压表(量程3 V，内阻20 kΩ) E．电压表(量程15 V，内阻50 kΩ)
F．电流表(量程3 A，内阻0.2 Ω) G．电流表(量程0.6 A，内阻1 Ω)
H．滑动变阻器(0～100 Ω，0.5 A) I．滑动变阻器(0～10 Ω，2 A)
实验中要求小灯泡上的电压从零开始调节且在不超过小灯泡额定电压的情况下尽可能精确测量多组对应的U、I值，则：
①上述器材中电压表应选择________；电流表应选择________；滑动变阻器应选择________．(用器材前面的字母代号表示)
②在下面的方框中画出实验的电路图并在实物图中连线．(注意：实物图中连线不允许交叉)
　
四、计算题
10、如右图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40 cm。电源电
动势E=24V，内电阻r=1Ω，电阻R=15Ω。闭合开关S，待电路稳定后，将一带正电的小
球从B板小孔以初速度v0=4 m/s竖直向上射入板间。若小球带电荷量为q=1×10-2 C，质量
为m=2×10-2 kg，不考虑空气阻力。那么，滑动变阻器接入电路的阻值为多大时，小球恰能
到达A板？（取g=10 m/s2）
11、如图所示，质量m=2kg的小球以初速度v0沿光滑的水平面飞出后，恰好无碰撞地进入光滑的圆弧轨道，其中圆弧AB对应的圆心角θ＝53°，圆半径R=0.5m。若小球离开桌面运动到A点所用时间t=0.4s。（sin53°＝0.8；cos53°＝0.6； g=10m/s2）
（1）求小球沿水平面飞出的初速度v0的大小？
（2）到达B点时，求小球此时对圆弧的压力大小？
（3）小球是否能从最高点C飞出圆弧轨道，并说明原因。
12、如图甲所示，、是在真空中平行放置的金属板，加上电压后，它们之间的电场可视为匀强电场。、两板间距=15cm。今在、两极上加如图乙所示的电压，交变电压的周期=1.0×10-6s；=0时，板电势比板电势高，电势差=1080V。一个荷质比=1.0×108C/kg的带负电的粒子在=0时从板附近由静止开始运动，不计重力。问：
(1)当粒子的位移为多大时，粒子速度第一次达到最大值？最大速度为多大？
(2)粒子运动过程中将与某一极板相碰撞，求粒子撞击极板时的速度大小。
高二物理国庆假期作业（一）答案
一、选择
1、C 2、C 3、D 4、D 5、C 6、AB 7、BD 8、AD 9、AC 10、AC
三、计算题
11、匀减速运动过程中，有：
　　　　　　　　　　　　　　（1）
恰好作圆周运动时物体在最高点B满足：
mg=m
＝2m/s　　　　　　　　　　　　　　　　（2）
假设物体能到达圆环的最高点B，由机械能守恒：
　 　　　　　　　　　　 （3）
联立（1）、（3）可得
　 =3m/s
因为＞，所以小球能通过最高点B。
　 小球从B点作平抛运动，有：
2R＝　　　　　　　　　　　　　　　　（4）
　　　　　　　　　　　　　　　　（5）
由（4）、（5）得：
＝1.2m 　（6）
12、解：（1）根据动能定理得
qUAB=
得，UAB=
（2）微粒在B水平方向的分速度大小为vx=
设A、B间水平距离为L，竖直距离为y．
水平方向微粒做匀加速直线运动，则有：
L=
竖直方向微粒做匀速直线运动，则有
y=vt
又d2=L2+y2
联立上述三式得，t=
L=
则电场强度E=，方向水平向左．
13、解：当两金属板间电压为，上板为正时，对质点有：，下板为正时，对质点有：，联立解得。
带电质点射到下板距左端处，在竖直方向作匀加速直线运动，，在水平方向作匀速直线运动，；为使带电质点射出金属板，质点在竖直方向运动应有，,是竖直方向的加速度，是质点在金属板间运动时间，联立解得
若的方向向上则两金属板间应加电压为，上板为正，有；若的方向向下则两金属板间应加电压为，上板为正，有；联立解得，，为使带电质点从两板间射出，两板间电压始终应上极为正>>
高二物理国庆假期作业（二）答案
一、选择
1、D 2、C 3、B 4、B 5、A 6、B 7、BC 8、AC
三、实验题
9、（1）5.042mm±0.002mm 10.02cm
（2）丙　R1(或E)
（3）①D　G　I　
②电路图和实物连线图如图所示．
解析：①小灯泡额定电压为3 V，额定功率为1.5 W，即额定电流为0.5 A，所以电压表应选择D，电流表应选G.小灯泡正常工作时的电阻为6 Ω，为了便于调节，滑动变阻器选用I.
②小电阻，电流表应选用外接法．实验中要求小灯泡上的电压从零开始调节且在不超过小灯泡额定电压的情况下尽可能精确测量多组对应的U、I值，滑动变阻器选择分压接法．
四、计算题
10、小球进入板间后，受重力和电场力，且到A板时速度为零．设两板间电压为UAB，由动能定理得
－mgd－qUAB＝0－mv
所以滑动变阻器两端电压U滑＝UAB＝8 V
设通过滑动变阻器的电流为I，由欧姆定律得
I＝＝1 A
滑动变阻器接入电路的电阻R滑＝＝8 Ω
11、解：（1）小球开始做平抛运动，有：
2分
根据几何关系，有：
2分
代入数据，解得： 2分
（2）小球在A点的速度： 1分
小球从点A运动到点B时，满足机械能守恒定律，有：
2分
小球运动到点B时，根据受力情况有：
2分
代入数据，解得：
小球此时对圆弧的压力： 1分
（3）小球从点B运动到点C时，满足机械能守恒定律，有：
2分
又： 1分
代入数据，解得：
2分
所以小球能从C点飞出。 2分
12、解：(1)带负电的粒子电场中加速或减速的加速度大小为= 7.2×1011 m/s2
当粒子的位移为= 4.0×10－2m,速度最大值为=2.4×105 m/s
(2)一个周期内粒子运动的位移为=2×－2×=6×10－2m
由此可以判断粒子在第三个周期内与板碰撞，因为=2.5
在前两个周期内粒子运动的位移为=12×10－2 m
在第三周期内粒子只要运动=3cm即与板碰撞，可知在第三周期的前内某时刻就与板碰撞。=2 .0×105 m/s
