【四清导航】2015春九年级物理下册（新人教版）同步习题精讲课件+单元清：第二十章　电与磁（共13张PPT）

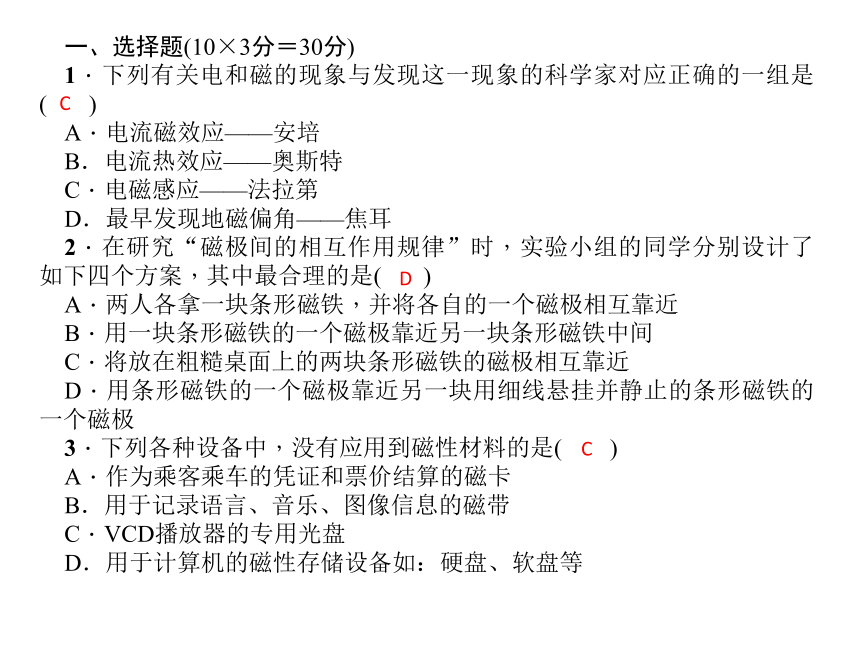

课件13张PPT。检测内容：第二十章　电与磁一、选择题(10×3分＝30分)
1．下列有关电和磁的现象与发现这一现象的科学家对应正确的一组是( )
A．电流磁效应——安培
B．电流热效应——奥斯特
C．电磁感应——法拉第
D．最早发现地磁偏角——焦耳
2．在研究“磁极间的相互作用规律”时，实验小组的同学分别设计了如下四个方案，其中最合理的是( )
A．两人各拿一块条形磁铁，并将各自的一个磁极相互靠近
B．用一块条形磁铁的一个磁极靠近另一块条形磁铁中间
C．将放在粗糙桌面上的两块条形磁铁的磁极相互靠近
D．用条形磁铁的一个磁极靠近另一块用细线悬挂并静止的条形磁铁的一个磁极
3．下列各种设备中，没有应用到磁性材料的是( )
A．作为乘客乘车的凭证和票价结算的磁卡
B．用于记录语言、音乐、图像信息的磁带
C．VCD播放器的专用光盘
D．用于计算机的磁性存储设备如：硬盘、软盘等CDC4．小明用水平放置的一根条形磁针的一端吸起一根较小的铁钉，如图所示，若他用一根同样的条形磁铁的S极与原来的磁铁N极靠近合并时，将看到的现象是( )
A．铁钉的尖端被吸向右端磁铁
B．铁钉将落下
C．铁钉的尖端偏向左端磁铁
D．铁钉被吸得更牢
5．下列说法正确的是( )
A．放在磁场中的导体一定会受到磁场力的作用
B．发电机是把电能转化为机械能的装置
C．电动机是把电能转化为机械能的装置
D．电热水器是利用电流磁效应工作的
6．(2014·南充)如图所示，对四个实验认识正确的是( )
A．实验现象说明电流周围存在磁场
B．通电螺线管右端为S极
C．实验研究的是通电导体在磁场中受到力的作用

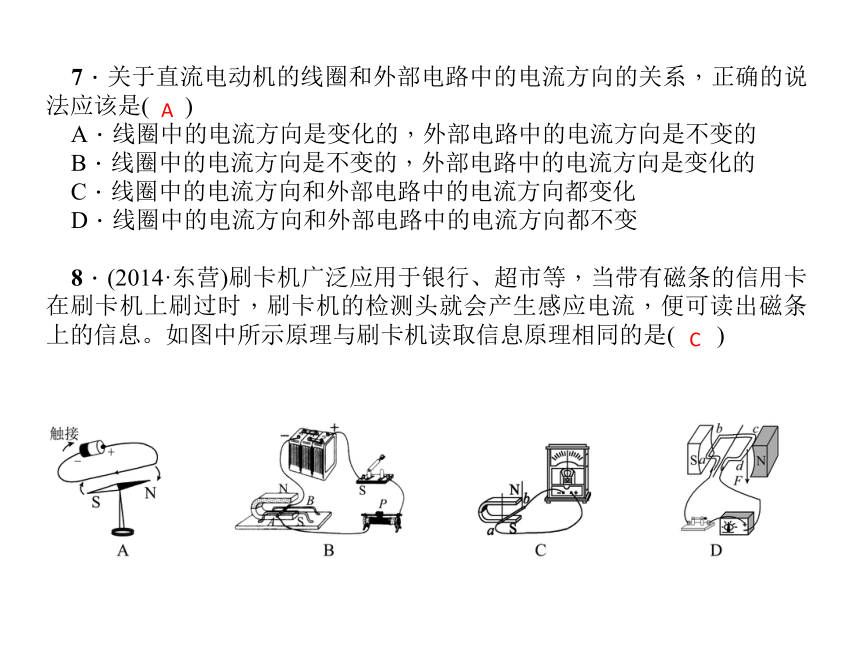

D．实验研究的是电磁感应现象BCA7．关于直流电动机的线圈和外部电路中的电流方向的关系，正确的说法应该是( )
A．线圈中的电流方向是变化的，外部电路中的电流方向是不变的
B．线圈中的电流方向是不变的，外部电路中的电流方向是变化的
C．线圈中的电流方向和外部电路中的电流方向都变化
D．线圈中的电流方向和外部电路中的电流方向都不变

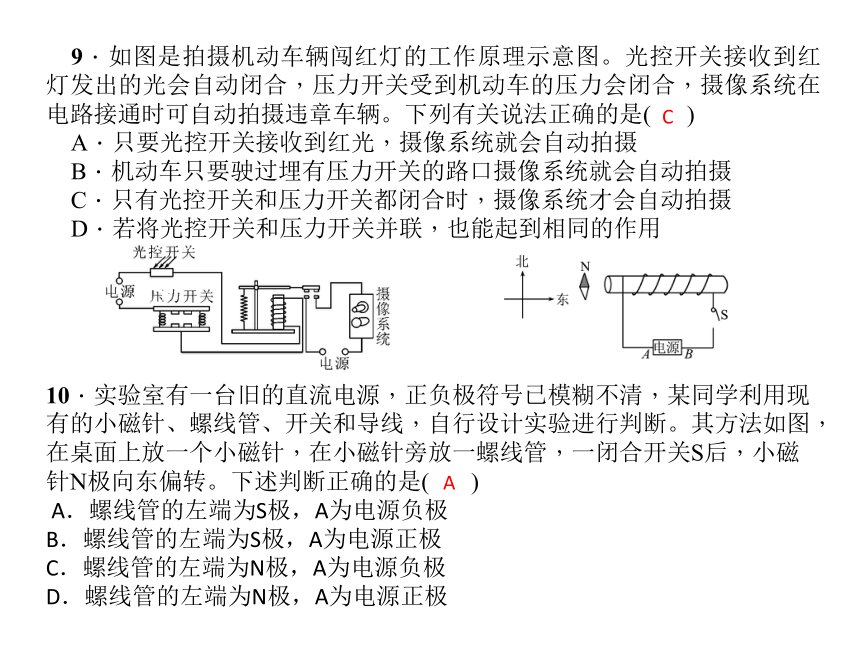

8．(2014·东营)刷卡机广泛应用于银行、超市等，当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。如图中所示原理与刷卡机读取信息原理相同的是( )AC9．如图是拍摄机动车辆闯红灯的工作原理示意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。下列有关说法正确的是( )
A．只要光控开关接收到红光，摄像系统就会自动拍摄
B．机动车只要驶过埋有压力开关的路口摄像系统就会自动拍摄
C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D．若将光控开关和压力开关并联，也能起到相同的作用10．实验室有一台旧的直流电源，正负极符号已模糊不清，某同学利用现有的小磁针、螺线管、开关和导线，自行设计实验进行判断。其方法如图，在桌面上放一个小磁针，在小磁针旁放一螺线管，一闭合开关S后，小磁针N极向东偏转。下述判断正确的是( )
A．螺线管的左端为S极，A为电源负极
B．螺线管的左端为S极，A为电源正极
C．螺线管的左端为N极，A为电源负极
D．螺线管的左端为N极，A为电源正极 CA二、填空题(18×1＝18分)

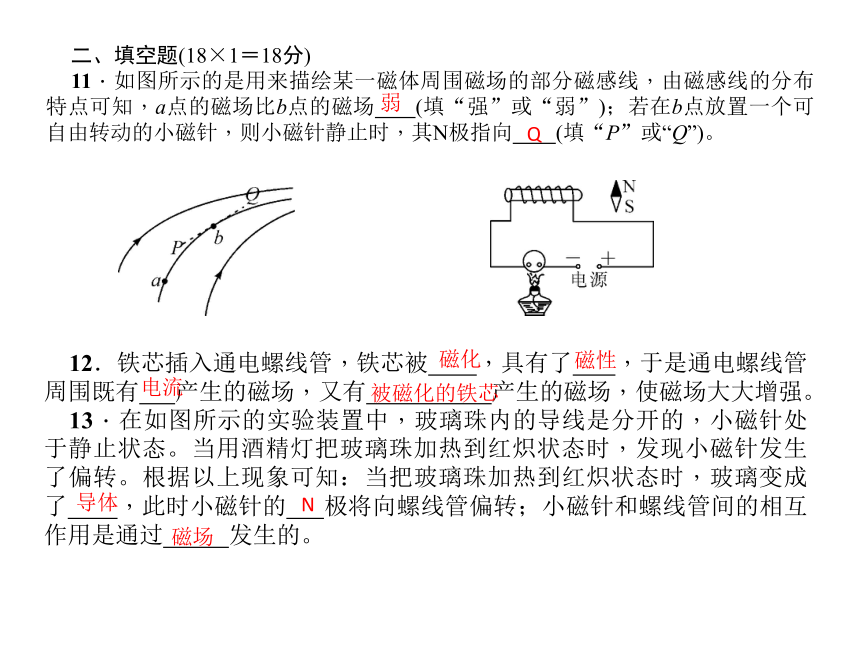

11．如图所示的是用来描绘某一磁体周围磁场的部分磁感线，由磁感线的分布特点可知，a点的磁场比b点的磁场 (填“强”或“弱”)；若在b点放置一个可自由转动的小磁针，则小磁针静止时，其N极指向 (填“P”或“Q”)。12．铁芯插入通电螺线管，铁芯被 ，具有了 ，于是通电螺线管周围既有 产生的磁场，又有 产生的磁场，使磁场大大增强。
13．在如图所示的实验装置中，玻璃珠内的导线是分开的，小磁针处于静止状态。当用酒精灯把玻璃珠加热到红炽状态时，发现小磁针发生了偏转。根据以上现象可知：当把玻璃珠加热到红炽状态时，玻璃变成了 ，此时小磁针的 极将向螺线管偏转；小磁针和螺线管间的相互作用是通过 发生的。
弱Q磁化磁性电流被磁化的铁芯导体N磁场14．如图所示是扬声器的构造示意图，它主要由固定的永久磁体、线圈和锥形纸盆构成，当线圈中通过如图所示的电流时，线圈受到磁铁的吸引向左运动；当线圈通过相反方向的电流时，线圈受到磁铁的排斥向 运动，由于通过线圈的电流的方向不断变化，线圈就不断地来回振动，带动锥形纸盆 ，扬声器便发出了 。
15．做图中所示的小实验，用手快速拨动风扇叶片，带动转子转动，这时发现小灯泡发光，微风电扇居然变成了“发电机”，该实验说明了磁能够产生 ，在此现象中， 转化为电能。右来回振动声音电机械能16．如图所示，重为G的小铁块在水平方向力F的作用下，沿条形磁铁的表面从N极滑到S极，在此过程中小铁块对磁铁的压力大小变化情况是
。17．(2014·宜宾)如图所示，当开关S接“1”，将滑动变阻器滑片P由a端滑向b端，弹簧将 (填“伸长”或“缩短”)；当开关S接“2”，将滑动变阻器滑片P滑至b端，并剪断弹簧，让条形磁铁穿过线圈，产生电磁感应，电流表的指针会 (填“发生偏转”或“不动”)。18．如图所示，质量、形状相同的铝线框A和塑料线框B从同一高度自由下落并经过某一磁场区(“×”代表磁感线垂直于纸面向里)。若不计空气阻力，两线框落地时具有的动能分别为EA和EB，则EA和EB大小关系是
。先减小后增大伸长发生偏转EA＜EB 三、作图题(第19题6分，第20题6分，共12分)
19．(2014·遂宁)请根据图中小磁针静止时的指向，在图中标出：①通电螺线管的N、S极；②电源的“＋”“－”极；③磁感线的方向。 20.某同学想利用电磁继电器制成一个温度自动报警器，实现对温控箱内的温度监控．用如下图所示带金属触丝的水银温度计和电磁继电器组装成自动报警器，正常情况下绿灯亮，当温控箱内温度升高到一定温度时。红灯亮(绿灯熄灭)。请按此要求连接电路(红、绿灯的额定电压相同)。四、实验探究题(第21题8分，第22题12分，共20分)
21．对农民来讲，农作物的种子中混有一些杂草的种子是一件很头痛的事情，但是这两种种子在外表上是不同的：农作物的种子比较光滑，不易吸附小颗粒物；而杂草种子表面有许多绒毛，能够吸附靠近它的小颗粒物，当然也粘在走过的动物身上，因此它可以广为传播。现在，给你一些混有杂草种子的农作物种子，给你一块磁铁和铁屑，请你替农民将其中原杂草种子从农作物种子中分离出来，说出你的办法和道理。解：利用杂草种子表面有许多绒毛，能够粘住铁屑，这样杂草种子就能够被磁铁吸引，而从种子中分离出来。所以方法是把铁屑撒进种子中，搅拌后，再用磁铁去把粘有铁屑的杂草种子吸引出来。(1)通过观察图甲中A与B两个电磁铁，当通过线圈的电流相同时、有无铁芯相同时，电磁铁线圈的匝数 ，它的磁性就越强。
(2)通过观察图甲中B与C两个电磁铁，当通过线圈的电流相同时、线圈的匝数相同时， (填“有”或“无”)铁芯的电磁铁，它的磁性就越强。
(3)通过观察图乙与图丙，当线圈的匝数相同、有无铁芯相同时，电磁铁的电流 ，它的磁性就越强。
(4)结论：影响电磁铁磁性强弱的因素有
。22．为了探究“电磁铁的磁性强弱与哪些因素”有关，做了以下几次实验，实验现象如图所示。根据图示现象回答下列问题：越多有越大通过电磁铁的电流大小、线圈的匝数、有无铁芯五、应用与创新题(第23题10分，第24题10分，共20分)
23．电动自行车以其轻便、经济、环保的特点受到了一些消费者的青睐。姜励才同学春节前买了一辆电动自行车，他认真阅读说明书后了解到：(1)电源电压为48 V，用了四节蓄电池。根据学过的物理知识，他断定每节蓄电池的电压是 V，并且是 (填“串联”或“并联”)的。
(2)支起撑脚，扭开钥匙开关后，旋转右手的“调速”把手，发现后轮的转速会发生改变。他猜测这个“调速”把手相当于 。
(3)电动自行车是用直流电动机来带动后轮转动的。直流电动机的工作原理是 。
(4)这种品牌的电动自行车可以“自发电”。如果它的电路图可以简化成如上图所示的电路图，请你写出验证它可以“自发电”的具体做法。12串联滑动变阻器通电线圈在磁场中受力转动解：断开S3，闭合S2，用脚踩踏脚板，使后轮转动，这时电动机线圈切割磁感线而产生电流，使车灯发光。24．电梯为居民出入带来很大的便利，出于安全考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示。已知控制电路的电源电压U＝6 V，保护电阻R1＝100 Ω，压敏电阻R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。
(1)当压敏电阻R2受到的压力F增大时，其阻值减小，控制电路中的电流增大，从而使电磁铁的磁性增强。电梯超载时，衔铁被电磁铁吸住，触点K与触点B接触，电铃发出警报声。
(2)若电梯在20 s内将一位重600 N的乘客匀速提升15 m，求电梯对乘客做功的功率。
(3)当电磁铁线圈电流达到20 mA时，衔铁刚好被吸住。若该电梯厢内站立总质量为1 000 kg的乘客时，试通过计算说明电梯是否超载。(g取10 N/kg)
