第五章+透镜及其应用 单元练习（含答案） 2023_2024学年人教版物理八年级上册

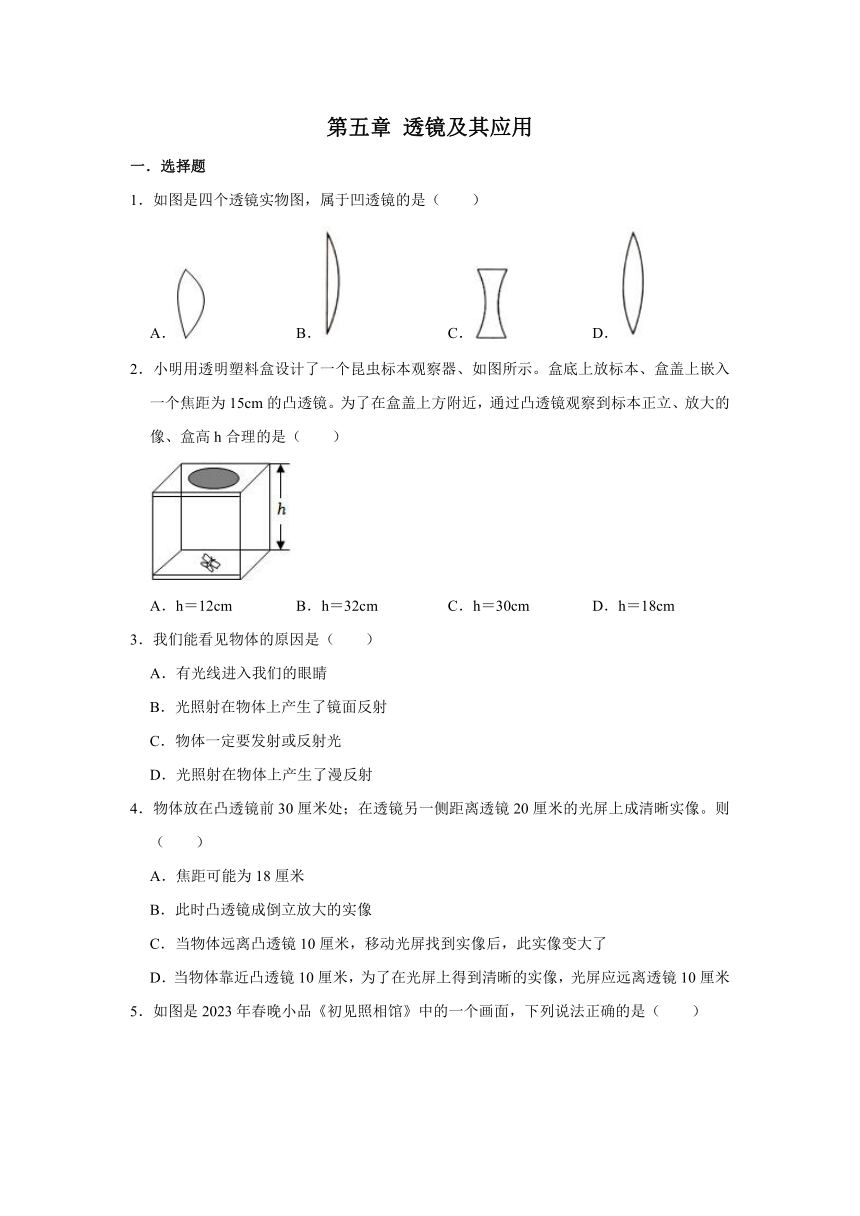

第五章 透镜及其应用
一．选择题
1．如图是四个透镜实物图，属于凹透镜的是（　　）
A． B． C． D．
2．小明用透明塑料盒设计了一个昆虫标本观察器、如图所示。盒底上放标本、盒盖上嵌入一个焦距为15cm的凸透镜。为了在盒盖上方附近，通过凸透镜观察到标本正立、放大的像、盒高h合理的是（　　）
A．h＝12cm B．h＝32cm C．h＝30cm D．h＝18cm
3．我们能看见物体的原因是（　　）
A．有光线进入我们的眼睛
B．光照射在物体上产生了镜面反射
C．物体一定要发射或反射光
D．光照射在物体上产生了漫反射
4．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。则（　　）
A．焦距可能为18厘米
B．此时凸透镜成倒立放大的实像
C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了
D．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米

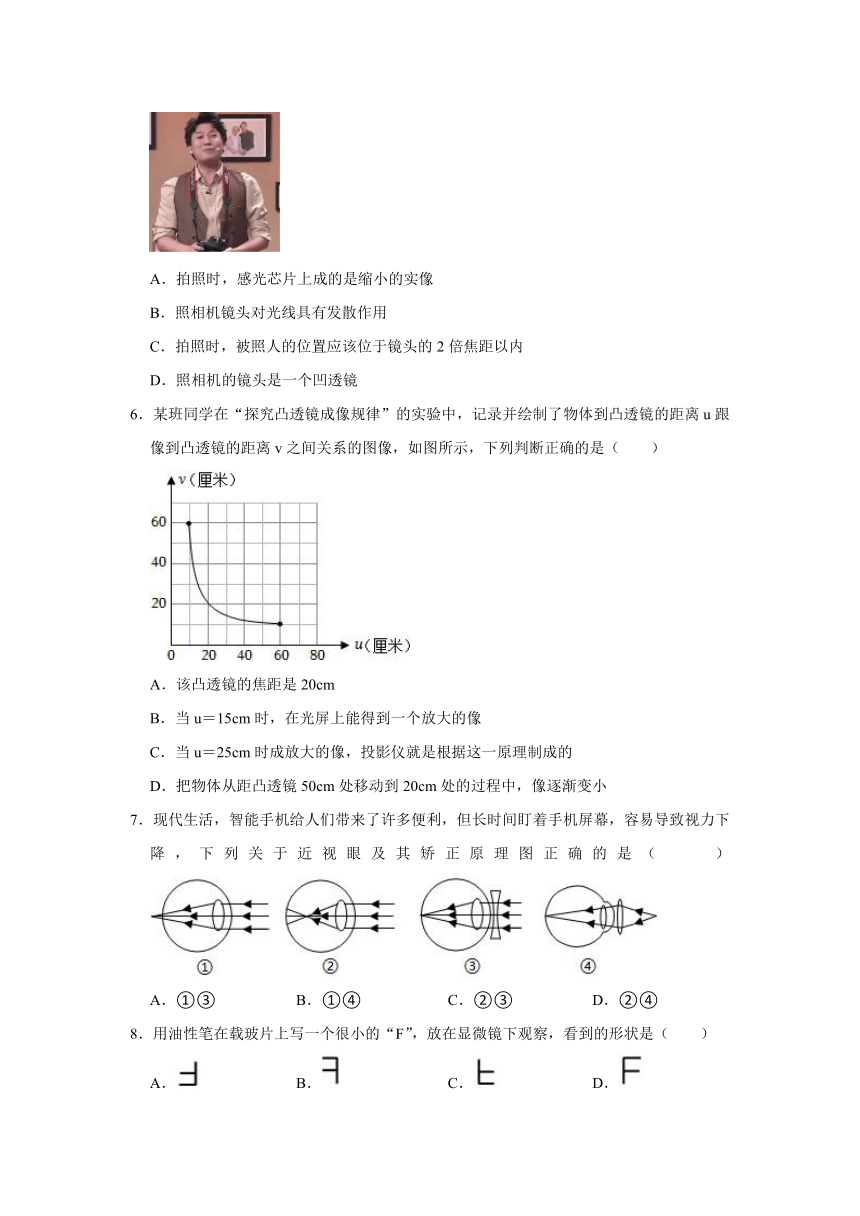

5．如图是2023年春晚小品《初见照相馆》中的一个画面，下列说法正确的是（　　）
A．拍照时，感光芯片上成的是缩小的实像
B．照相机镜头对光线具有发散作用
C．拍照时，被照人的位置应该位于镜头的2倍焦距以内
D．照相机的镜头是一个凹透镜
6．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是（　　）
A．该凸透镜的焦距是20cm
B．当u＝15cm时，在光屏上能得到一个放大的像
C．当u＝25cm时成放大的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜50cm处移动到20cm处的过程中，像逐渐变小
7．现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降，下列关于近视眼及其矫正原理图正确的是（　　）
A．①③ B．①④ C．②③ D．②④
8．用油性笔在载玻片上写一个很小的“F”，放在显微镜下观察，看到的形状是（　　）
A． B． C． D．
二．多选题

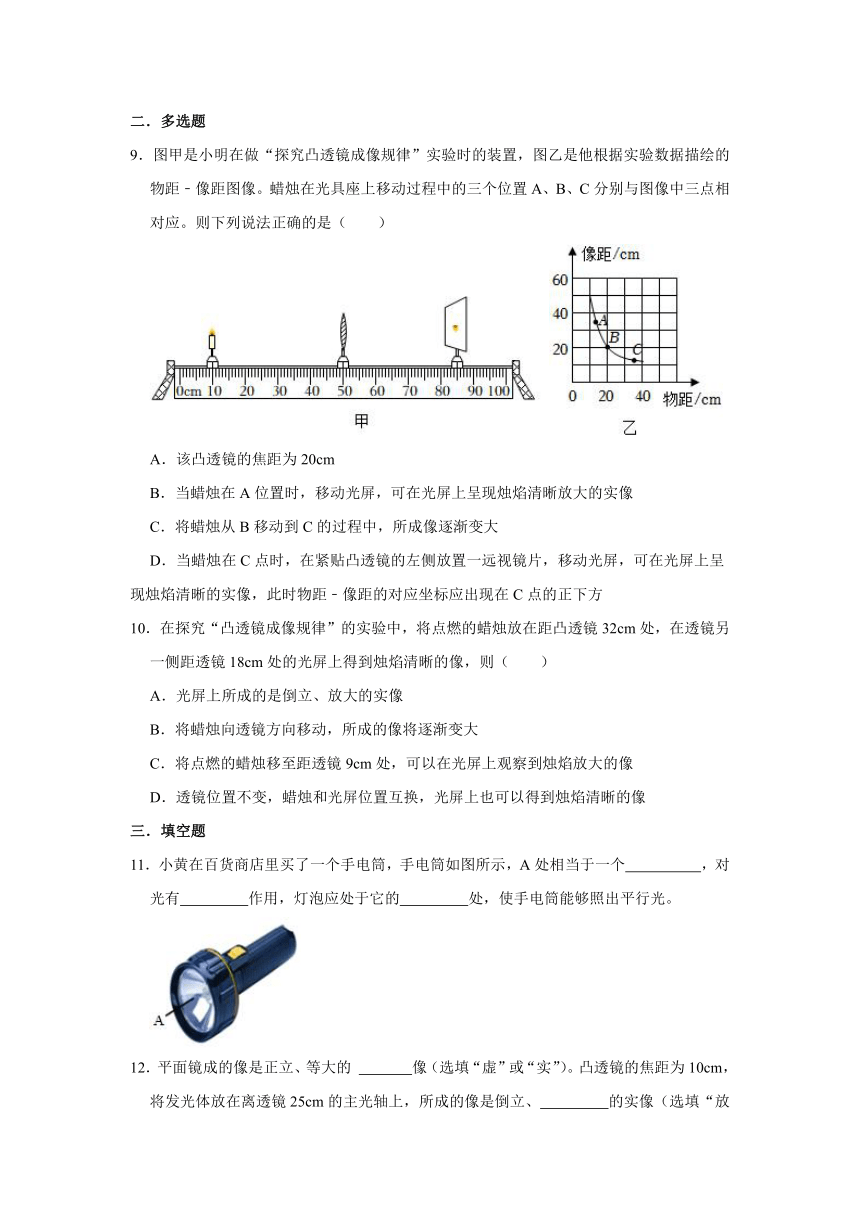

9．图甲是小明在做“探究凸透镜成像规律”实验时的装置，图乙是他根据实验数据描绘的物距﹣像距图像。蜡烛在光具座上移动过程中的三个位置A、B、C分别与图像中三点相对应。则下列说法正确的是（　　）
A．该凸透镜的焦距为20cm
B．当蜡烛在A位置时，移动光屏，可在光屏上呈现烛焰清晰放大的实像
C．将蜡烛从B移动到C的过程中，所成像逐渐变大
D．当蜡烛在C点时，在紧贴凸透镜的左侧放置一远视镜片，移动光屏，可在光屏上呈现烛焰清晰的实像，此时物距﹣像距的对应坐标应出现在C点的正下方
10．在探究“凸透镜成像规律”的实验中，将点燃的蜡烛放在距凸透镜32cm处，在透镜另一侧距透镜18cm处的光屏上得到烛焰清晰的像，则（　　）
A．光屏上所成的是倒立、放大的实像
B．将蜡烛向透镜方向移动，所成的像将逐渐变大
C．将点燃的蜡烛移至距透镜9cm处，可以在光屏上观察到烛焰放大的像
D．透镜位置不变，蜡烛和光屏位置互换，光屏上也可以得到烛焰清晰的像
三．填空题
11．小黄在百货商店里买了一个手电筒，手电筒如图所示，A处相当于一个　 　，对光有　 　作用，灯泡应处于它的　 　处，使手电筒能够照出平行光。
12．平面镜成的像是正立、等大的 　 　像（选填“虚”或“实”）。凸透镜的焦距为10cm，将发光体放在离透镜25cm的主光轴上，所成的像是倒立、　 　的实像（选填“放大”、“等大”或“缩小”），像到透镜的距离 　 　25cm（选填“大于”、“等于”或“小于”）。
13．人眼看完近处物体再看远处时，晶状体将变 　 　（选填“薄”或“厚”）；甲、乙两图中表示近视眼成像图的是 　 　图。
14．利用目镜和物镜都是凸透镜的望远镜和显微镜来观察物体，望远镜的物镜成　 　，显微镜的物镜成　 　（均选填“倒立”或“正立”、“放大”或“缩小”、“实像”或“虚像”）；如图所示，用镜头焦距为10cm的放大镜，观察邮票上的细小图案时，邮票到放大镜的距离应略小于　 　 cm。
四．作图题
15．如图，根据给出的入射光线或折射光线，画出相应的折射光线或入射光线。
16．如图所示，一束光射向凸透镜，请画出该光经过凸透镜、凹透镜的折射光路。
五．实验探究题
17．小明利用一个纸筒、凸透镜和半透明薄膜自制了如图甲所示的模型照相机。在使用时发现，被拍摄物体和照相机的距离有变化时，像会变得不清晰。为了弄清楚原因，小明选取了蜡烛、多个不同焦距的凸透镜、光具座等器材进行实验探究：
（1）实验前应将烛焰中心、凸透镜光心、光屏中心调至 　 　；
（2）当蜡烛、光屏、凸透镜在如图乙所示位置时，光屏上成清晰的像。将蜡烛向左调节到某一位置时，凸透镜向 　 　（选填“左”或“右”）适当调节，光屏上再次成清晰倒立、缩小的像。得出：当物距改变时，伸缩镜头可以再次获得清晰的像；
（3）小明将蜡烛、光屏、凸透镜调回如图乙所示位置。将蜡烛向左调节到某一位置时，换用焦距 　 　（选填“更大”或“更小”）的合适凸透镜，光屏上再次成清晰的像。得出：当物距改变时，调节镜头焦距可以再次获得清晰的像；
（4）请在图丙中画出烛焰S发出的平行于主光轴的光线经过凸透镜后的折射光线；
（5）蜡烛燃烧一段时间后，光屏上的像位置偏高，小明将光具座左侧抬高，　 　（选填“可以”或“不可以”）使像回到光屏中央。
18．中学生应特别注意用眼卫生，保护视力。小明利用透明薄膜、注射器和橡胶管制作了一个水透镜来代替眼睛的晶状体和角膜，利用推动和抽拉注射器的活塞来代替睫状体的收缩和放松。
将平行光源，水透镜，光屏依次安装在光具座上，慢慢推动活塞将水注入到透明薄膜中，观察薄膜的形状，测出不同情况下水透镜的焦距f，记录数据如表：
薄膜厚度 薄 较薄 厚
焦距f/cm 15 10 5
对光的偏折能力 弱 一般 强
（1）某次，小明将水透镜固定在光具座上，调节F光源与光屏的位置，使光屏上呈现清晰的像，如图所示，此时成像的特点与 　 　相同（选填“照相机”、“投影仪”或“放大镜”）；
（2）推动注射器将水注入活塞，发现像不清晰了，根据表格中的数据信息，要找到清晰的像，光屏应沿光具座移动的方向及这样操作的分析过程 　 　；
（3）下列图中能反映上面过程包含的原理的是 　 　。
六．解答题
19．某同学探究凸透镜成像规律的实验装置如图所示，所用凸透镜的焦距为10cm．实验时将凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛位于凸透镜两侧。蜡烛放在光具座上25cm刻度线处时，光屏上可以得到倒立、缩小的实像，　 　（选填“照相机”、“幻灯机”或“放大镜”）就是利用这个原理制成的。若将蜡烛移至40cm刻度线处，通过移动光屏　 　得到蜡烛的像（选填“能”或“不能”）。
答案
1．C
2．A
3．A
4．D
5．A
6．B
7．C
8．A
9．BD
10．BD
11．凹面镜；会聚；焦点
12．虚；缩小；小于
13．薄；乙
14．倒立、缩小的实像；倒立、放大的实像；10
15．
16．
17．（1）同一高度；（2）右；（3）更大；（4）见解析；（5）不可以
18．（1）照相机；（2）推动注射器将水注入活塞，透镜对光的折射能量变强，焦距变小，在物距不变的情况下，像距会变小，此时应让光屏靠近凸透镜，才能呈现清晰的像；（3）C
19．照相机；不能
