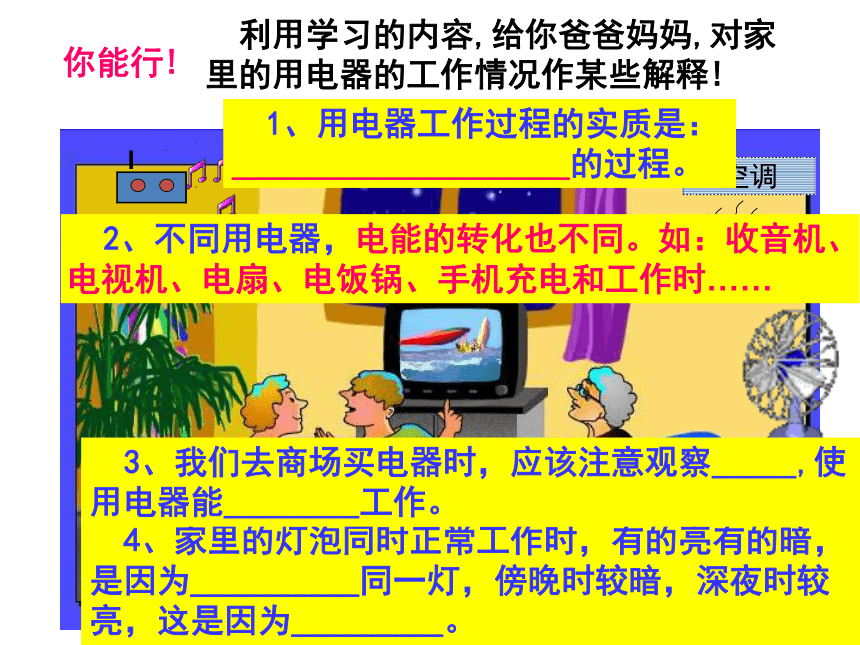

课件29张PPT。空调你能行! 利用学习的内容,给你爸爸妈妈,对家里的用电器的工作情况作某些解释!
1、用电器工作过程的实质是:____________________的过程。 2、不同用电器,电能的转化也不同。如:收音机、电视机、电扇、电饭锅、手机充电和工作时…… 4、家里的灯泡同时正常工作时,有的亮有的暗,是因为__________同一灯,傍晚时较暗,深夜时较亮,这是因为_________。 3、我们去商场买电器时,应该注意观察_____,使

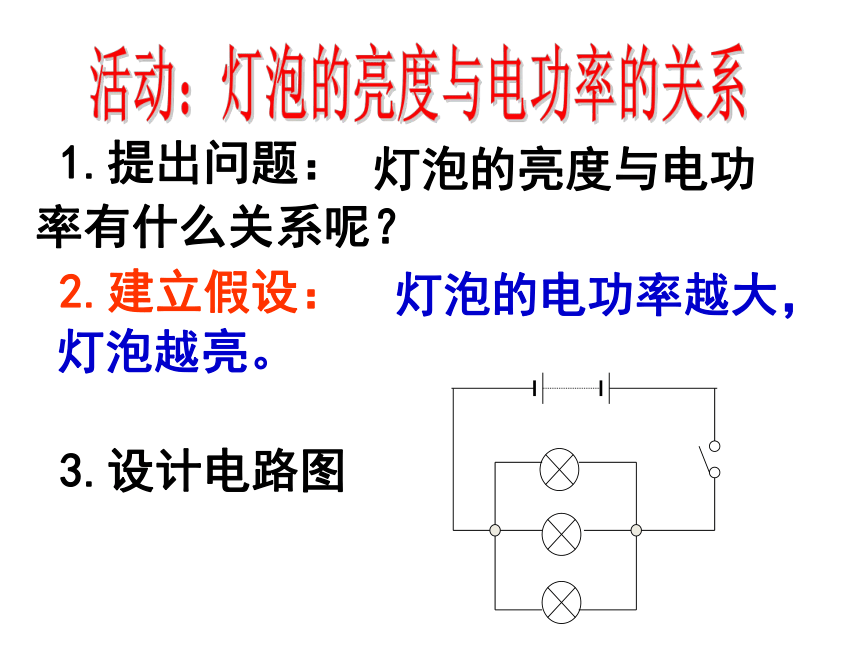

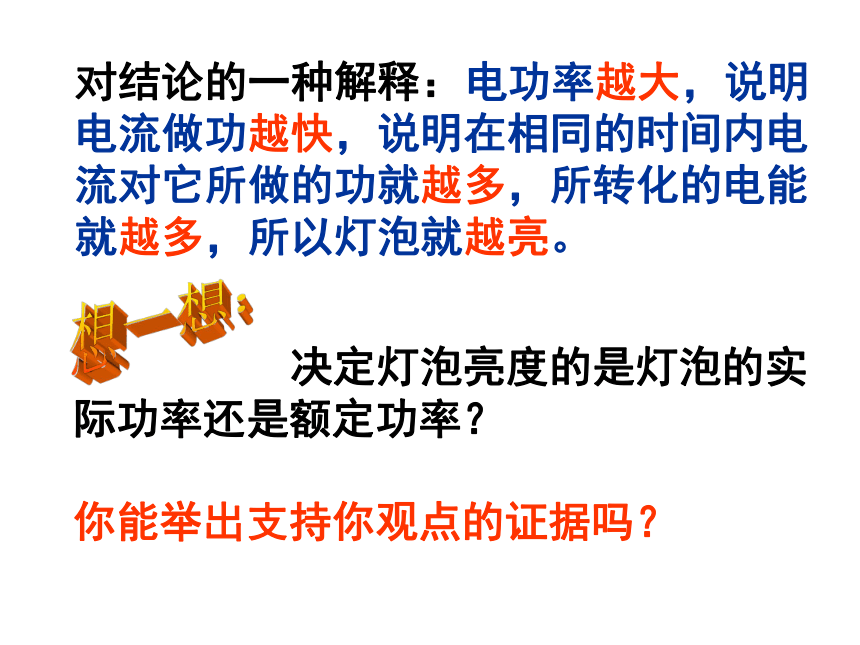

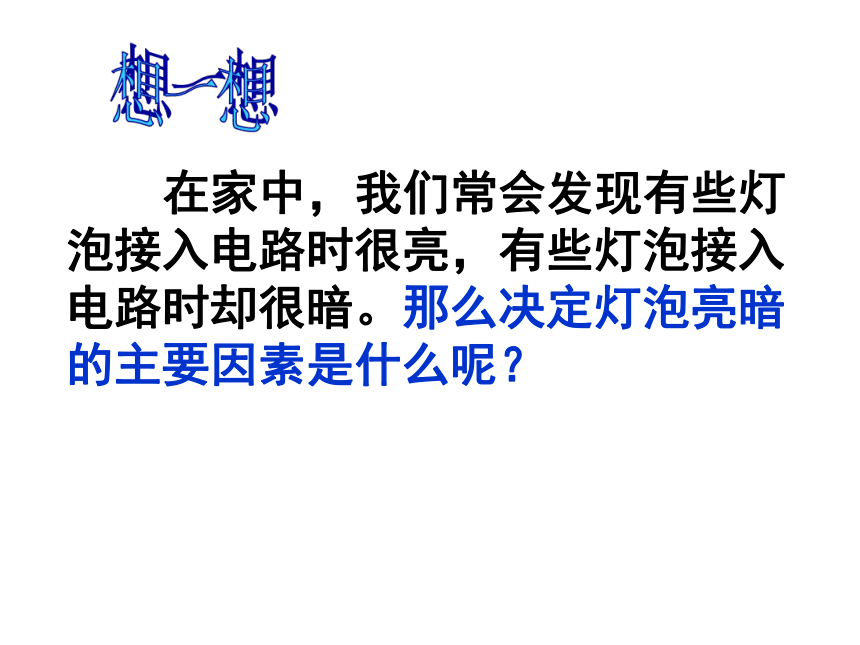

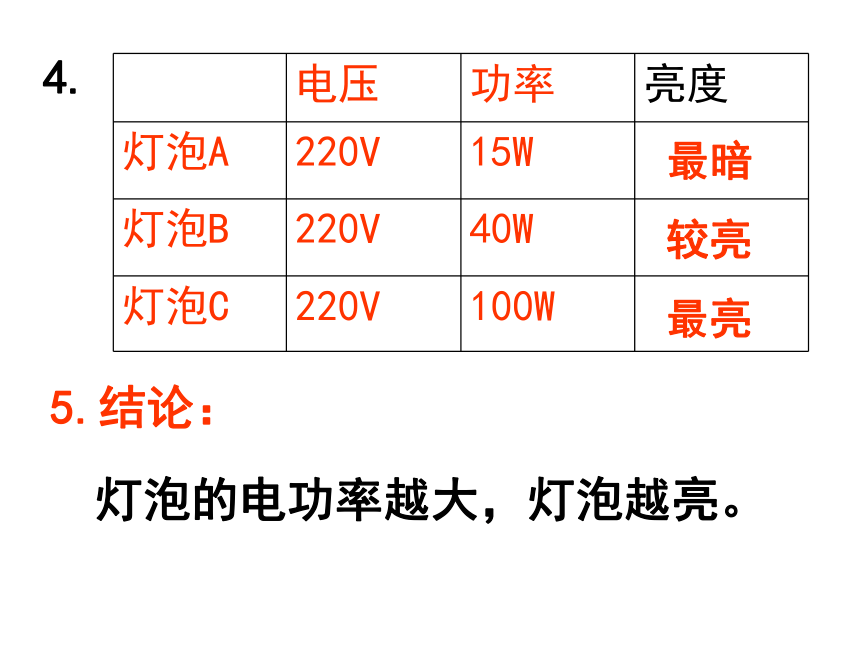

用电器能________工作。第6节 电能(2) 在家中,我们常会发现有些灯泡接入电路时很亮,有些灯泡接入电路时却很暗。那么决定灯泡亮暗的主要因素是什么呢?想一想活动:灯泡的亮度与电功率的关系 灯泡的亮度与电功率有什么关系呢? 灯泡的电功率越大,灯泡越亮。3.设计电路图 1.提出问题:2.建立假设:4.最暗较亮最亮5.结论: 灯泡的电功率越大,灯泡越亮。 电功率越大,说明电流做功越快,说明在相同的时间内电流对它所做的功就越多,所转化的电能就越多,所以灯泡就越亮。想一想: 决定灯泡亮度的是灯泡的实际功率还是额定功率?

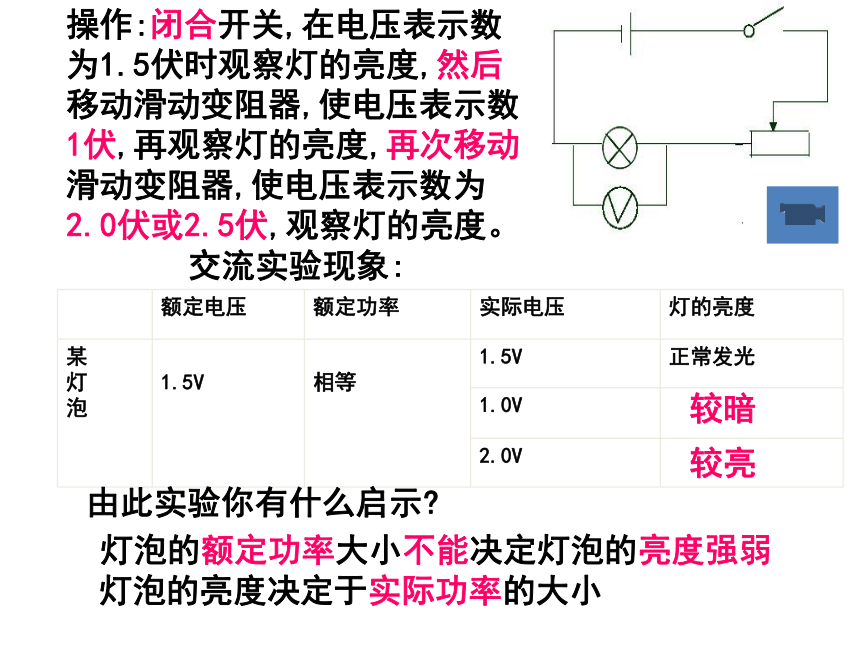

你能举出支持你观点的证据吗?对结论的一种解释:操作:闭合开关,在电压表示数为1.5伏时观察灯的亮度,然后移动滑动变阻器,使电压表示数1伏,再观察灯的亮度,再次移动滑动变阻器,使电压表示数为2.0伏或2.5伏,观察灯的亮度。
交流实验现象:较暗较亮由此实验你有什么启示? 灯泡的亮度决定于实际功率的大小 灯泡的额定功率大小不能决定灯泡的亮度强弱结论:

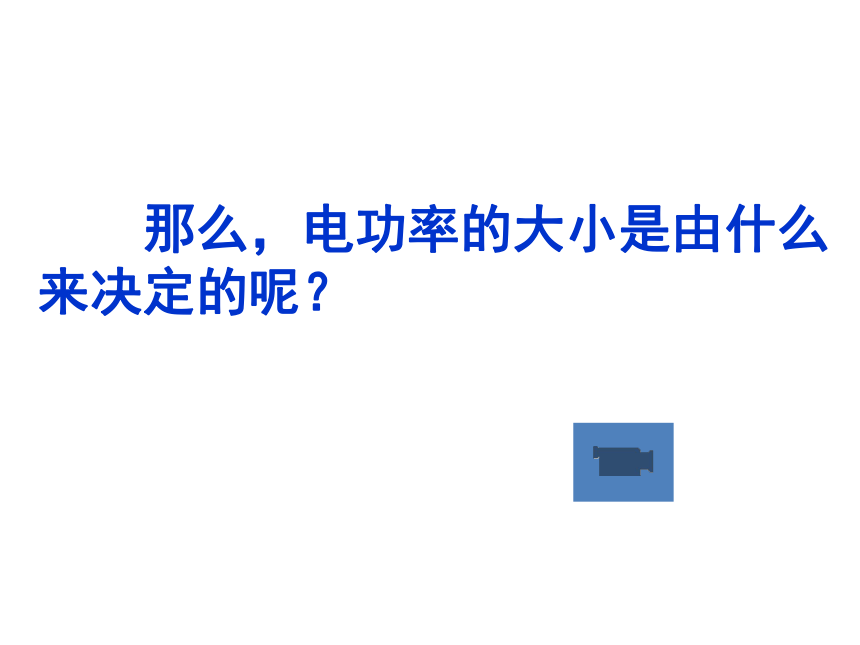

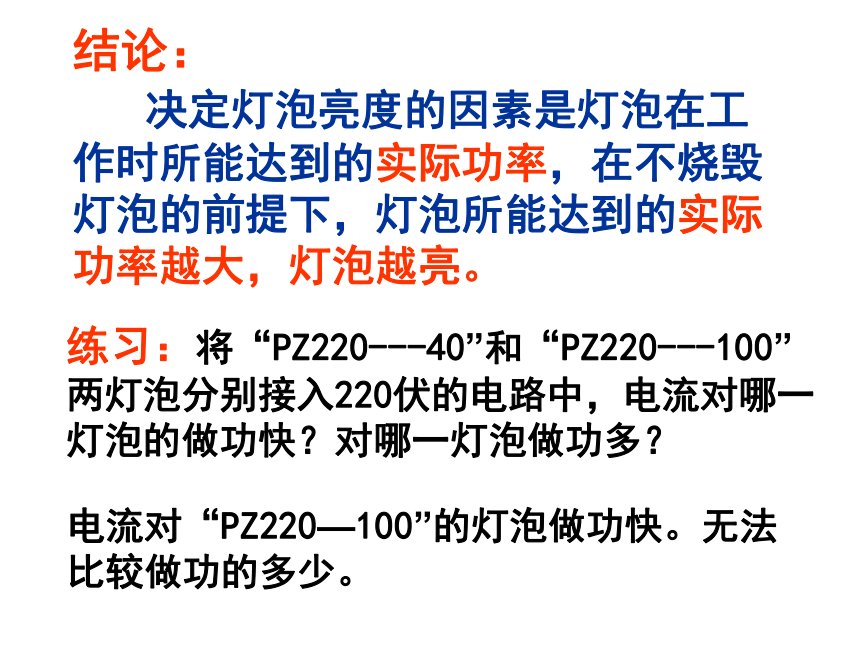

决定灯泡亮度的因素是灯泡在工作时所能达到的实际功率,在不烧毁灯泡的前提下,灯泡所能达到的实际功率越大,灯泡越亮。练习:将“PZ220---40”和“PZ220---100”两灯泡分别接入220伏的电路中,电流对哪一灯泡的做功快?对哪一灯泡做功多? 电流对“PZ220—100”的灯泡做功快。无法比较做功的多少。 那么,电功率的大小是由什么来决定的呢?实验:电功率与哪些因素有关?(1)L1(3V,3W) L2(3V,6W)
电源:3V1.把以上2只灯泡并联在电路中,观察电流表的示数。
相等相等亮暗2.3A1A实验:相等相等亮暗2.3A1A电功率小结论
在电压相等的情况下,通过灯泡电流越大,灯泡消耗的电功率越大。L1(3V,6W) L2(3V,3W)L1(3V,6W) L2(3V,3W)
电源:3V实验:电功率与哪些因素有关?(2)2.把以上2只灯泡串联在电路中,观察电压表的示数。
相等相等亮暗2V1V实验:相等相等亮暗2V1V电功率大电功率小结论
在电流相等的情况下,灯泡两端的电压越大,灯泡消耗的电功率越大。由实验可知: 在电压相等的情况下,通过灯泡的电流越大,灯泡的电功率越大;在电流相等的情况下,灯泡两端的电压越大,灯泡的电功率越大。 电器的电功率,等于这个用电器两端的电压与通过这个用电器的电流的乘积。即:P=UI1瓦=1伏·安3.电功率计算公式:P=UI这是电功率的推导公式U=P/II=P/U对于纯电阻电器(只有电阻在做功)P=UIP=U2/RP=I2R(已知I和R求P)(已知U和R求P)(已知U和I求P) 将一如图所示的灯泡接在220V的电路上,通过灯泡的电流多大?这时灯泡的电阻有多大?如果改接在240V的电路上,实际功率多大?灯泡亮度如何变化?对于纯电阻电路,P = UI =U2/R=I2R单位:1瓦 = 1 伏·安= 1伏2/欧 =1安2 ·欧P=W/tP=IU定义公式推导公式讨论以下公式有什么不同?P=W/tP=UIP=I2RP=U2/R电功率的计算公式1.任何情况下都适用只适用纯电阻电路比较电功率与机械功率电功率计算注意点:①实际电功率随电压变化而改变。因为电灯泡的电阻一般不变,当电压发生改变时,引起电流变化,从而引起实际电功率大小变化。
②灯泡亮暗由实际电功率大小决定,与额定功率无关。③已知灯泡上字样“220V 60W” 可求
出电阻: R= =W=Pt=UIt1焦耳=1伏·安·秒=1伏2 ·秒/欧
=1安2 ·欧·秒W= U2t/R=I2Rt对于纯电阻电路,单位:将“220V 40W”的灯泡接在220伏的电路中,通电5小时,电流所做的功也即消耗的电能为多少?
W =Pt = 40瓦× 5小时
=40瓦× 5 × 3600秒
= 7.2 × 105焦焦这个单位很小,用起来很不方便。实用上,电功的单位常用千瓦时。1千瓦时=1千瓦× 1小时
=103瓦×3600秒=3.6×106焦1度(1千瓦时)电可以让:普通的电视机工作8小时
家里的电灯使用25小时
节能灯使用100小时
空调工作1小时
电饭锅使用1小时题. 有灯丝电阻为20欧姆和40欧姆的两
只电灯,(1)串联后接到电源电压
为36伏特的电路中,求此时两灯的
电功率和整个电路的电功率。
(2)若两灯改为并联,接到同一电路
中,求此时两灯的电功率和整个电路 的电功率。注:无论是并联电路还是串联电路,电路消耗的总功率等于各部分电路 (或各用电器)消耗的电功率之和。即P=Pl+P2灯泡上标有“PZ220—25”它的含意是:
灯泡的额定电压是220伏,额定功率是25瓦。
利用“PZ220—25”可以计算:②灯泡的额定电流,利用的公式是:U额P额①灯泡的电阻,利用的公式是:1.2.3.1.某小灯泡的电阻为4Ω,通过的电流为0.2A则电功率为_____。
2.某小灯泡的电阻为4Ω,两端的电压为8V则电功率为_______。练习0.16W16W3.某用电器接在24V的电路中消耗的功率为12W则通过的电流为_______,电阻为________。
练习0.5A48欧4.电阻R1的阻值为2欧,将它接到电源上后通过的电流为1安培,经过10秒,电阻上转化的热能为 焦。现将另一阻值为4欧的电阻R0与R1串联后接到电源上,在相同的时间里产生热量较多的电阻是 。 20 R05.将一只“6V10W”的灯泡接入电路中,测得通过这个灯泡的电流是1.5安.那么,这个灯泡的实际功率是( )
A、大于10瓦 B、等于10瓦
C、小于10瓦 D、条件不足,无法判断
C计算过程:R= =3.6Ω
P`=I2·R=8.1W
U2P
