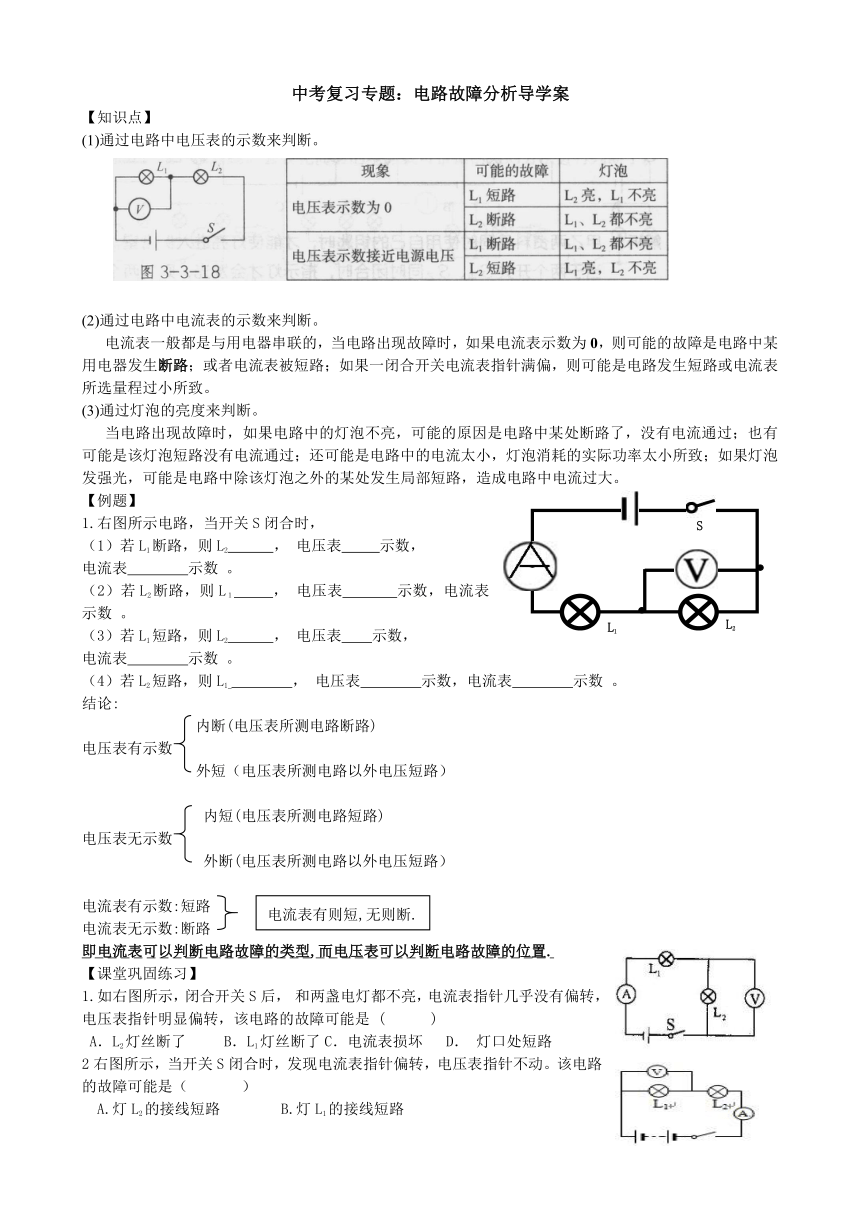

中考复习专题：电路故障分析导学案
【知识点】
(1)通过电路中电压表的示数来判断。
(2)通过电路中电流表的示数来判断。
电流表一般都是与用电器串联的，当电路出现 ( http: / / www.21cnjy.com )故障时，如果电流表示数为0，则可能的故障是电路中某用电器发生断路；或者电流表被短路；如果一闭合开关电流表指针满偏，则可能是电路发生短路或电流表所选量程过小所致。
(3)通过灯泡的亮度来判断。
当电路出现故障时，如果电路中的灯泡不亮，可 ( http: / / www.21cnjy.com )能的原因是电路中某处断路了，没有电流通过；也有可能是该灯泡短路没有电流通过；还可能是电路中的电流太小，灯泡消耗的实际功率太小所致；如果灯泡发强光，可能是电路中除该灯泡之外的某处发生局部短路，造成电路中电流过大。
【例题】
1.右图所示电路，当开关S闭合时，
（1）若L1断路，则L2 ， 电压表 示数，
电流表 示数 。
（2）若L2断路，则L１ ， 电压表 示数，电流表 示数 。
（3）若L1短路，则L2 ， 电压表 示数，
电流表 示数 。
（4）若L2短路，则L1 ， 电压表 示数，电流表 示数 。
结论:
内断(电压表所测电路断路)
电压表有示数
外短（电压表所测电路以外电压短路）
内短(电压表所测电路短路)
电压表无示数
外断(电压表所测电路以外电压短路）
电流表有示数:短路
电流表无示数:断路
即电流表可以判断电路故障的类型,而电压表可以判断电路故障的位置.
【课堂巩固练习】
1.如右图所示，闭合开关S后， 和两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是 ( )
A．L2灯丝断了 B．L1灯丝断了C．电流表损坏 D． 灯口处短路
2右图所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动。该电路的故障可能是（ ）
A.灯L2的接线短路 B.灯L1的接线短路

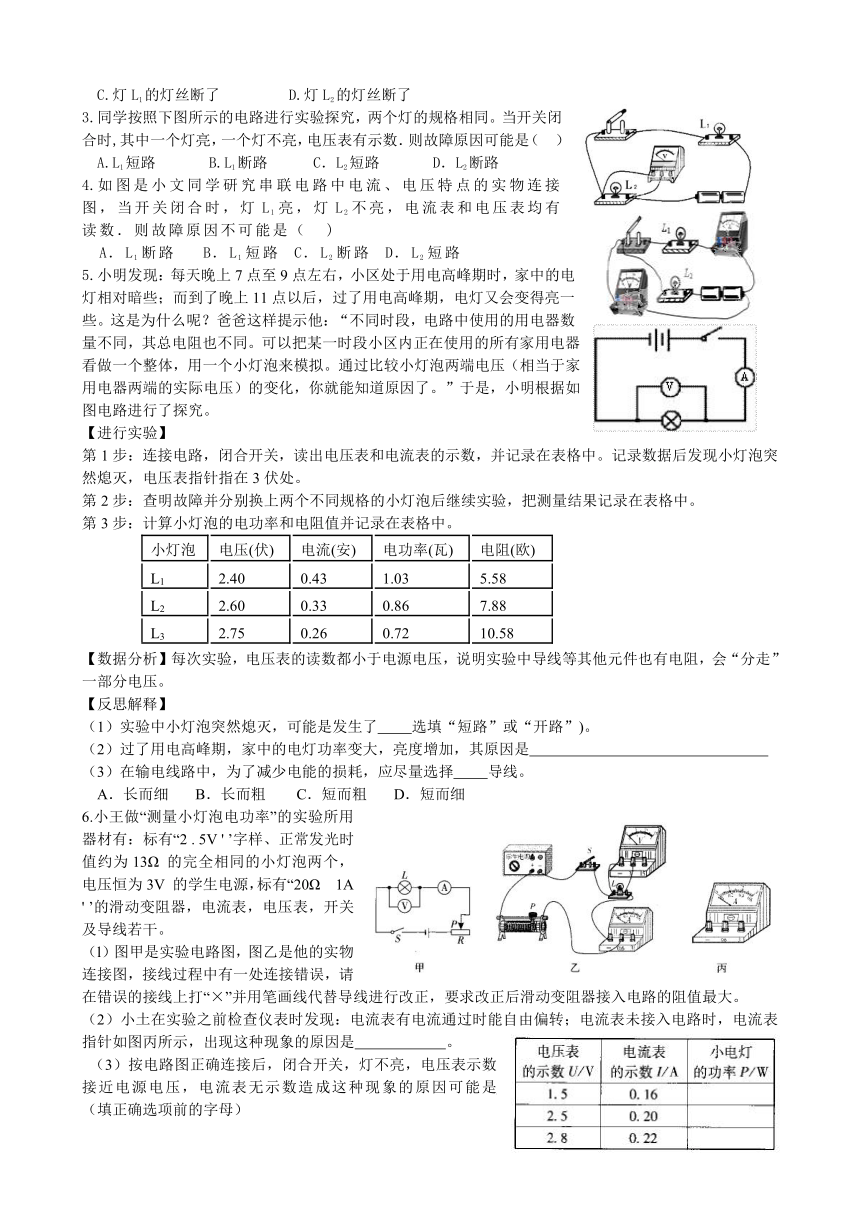

C.灯L1的灯丝断了 D.灯L2的灯丝断了
3.同学按照下图所示的电路进行实验探究，两个灯的规格相同。当开关闭合时,其中一个灯亮，一个灯不亮，电压表有示数．则故障原因可能是（ ）
A.L1短路 B.L1断路 C．L2短路 D．L2断路
4.如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因不可能是（ )
A．L1断路 B．L1短路 C．L2断路 D．L2短路
5.小明发现：每天晚上7点至9点左右，小区处于用电高峰期时，家中的电灯相对暗些；而到了晚上11点以后，过了用电高峰期，电灯又会变得亮一些。这是为什么呢？爸爸这样提示他：“不同时段，电路中使用的用电器数量不同，其总电阻也不同。可以把某一时段小区内正在使用的所有家用电器看做一个整体，用一个小灯泡来模拟。通过比较小灯泡两端电压（相当于家用电器两端的实际电压）的变化，你就能知道原因了。”于是，小明根据如图电路进行了探究。
【进行实验】
第1步：连接电路，闭合开关，读出电压表和电流表的示数，并记录在表格中。记录数据后发现小灯泡突然熄灭，电压表指针指在3伏处。
第2步：查明故障并分别换上两个不同规格的小灯泡后继续实验，把测量结果记录在表格中。
第3步：计算小灯泡的电功率和电阻值并记录在表格中。
小灯泡 电压(伏) 电流(安) 电功率(瓦) 电阻(欧)
L1 2.40 0.43 1.03 5.58
L2 2.60 0.33 0.86 7.88
L3 2.75 0.26 0.72 10.58
【数据分析】每次实验，电压表的读数都小于电源电压，说明实验中导线等其他元件也有电阻，会“分走”一部分电压。
【反思解释】
（1）实验中小灯泡突然熄灭，可能是发生了 选填“短路”或“开路”)。
（2）过了用电高峰期，家中的电灯功率变大，亮度增加，其原因是
（3）在输电线路中，为了减少电能的损耗，应尽量选择 导线。
A．长而细 B．长而粗 C．短而粗 D．短而细
6.小王做“测量小灯泡电功率”的实验所用器 ( http: / / www.21cnjy.com )材有：标有“2 . 5V ' ’字样、正常发光时值约为13Ω 的完全相同的小灯泡两个，电压恒为3V 的学生电源，标有“20Ω 1A ' ’的滑动变阻器，电流表，电压表，开关及导线若干。
（l）图甲是实验电路图，图 ( http: / / www.21cnjy.com )乙是他的实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大。
（2）小土在实验之前检查仪表时发现：电 ( http: / / www.21cnjy.com )流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如图丙所示，出现这种现象的原因是 。
（3）按电路图正确连接后，闭合开 ( http: / / www.21cnjy.com )关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的原因可能是 （填正确选项前的字母）

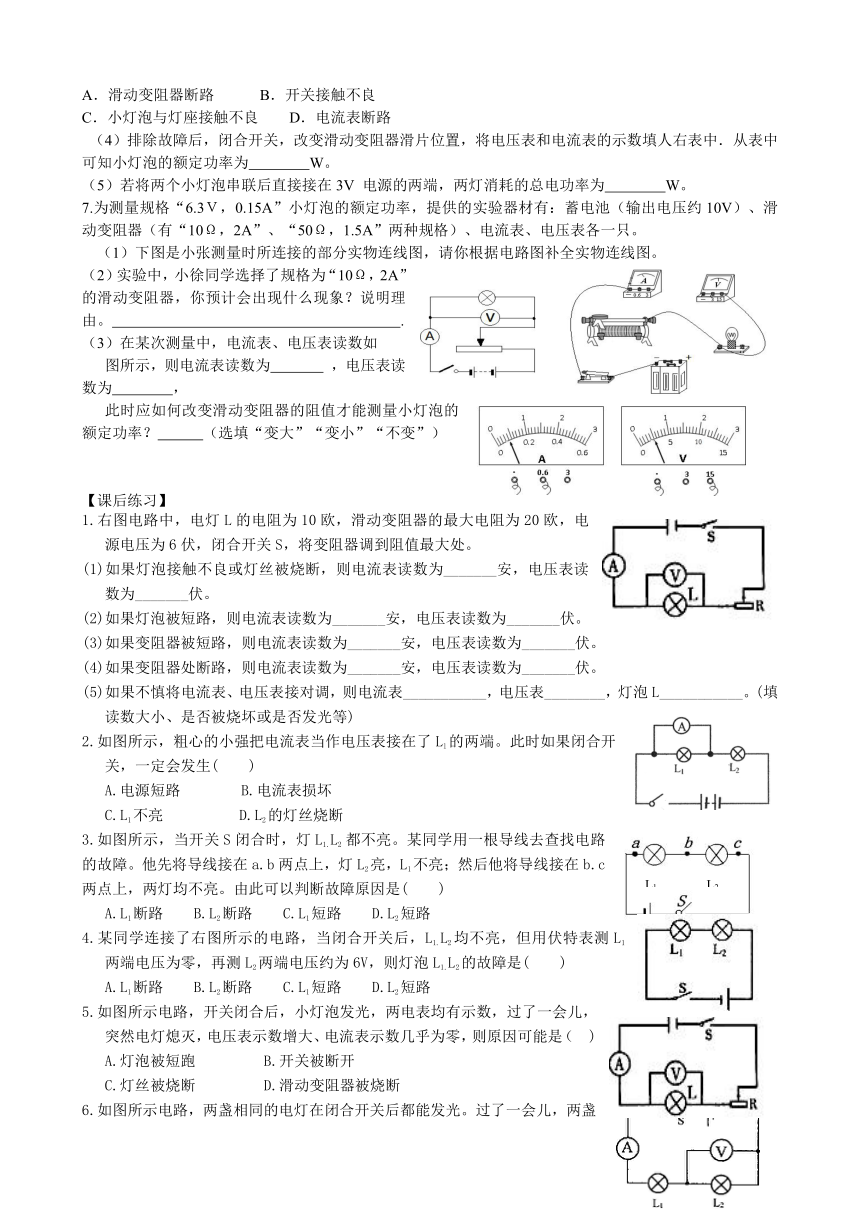

A．滑动变阻器断路 B．开关接触不良
C．小灯泡与灯座接触不良 D．电流表断路
（4）排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填人右表中．从表中可知小灯泡的额定功率为 W。
（5）若将两个小灯泡串联后直接接在3V 电源的两端，两灯消耗的总电功率为 W。
7.为测量规格“6.3Ｖ，0.15 ( http: / / www.21cnjy.com )A”小灯泡的额定功率，提供的实验器材有：蓄电池（输出电压约10V）、滑动变阻器（有“10Ω，2A”、“50Ω，1.5A”两种规格）、电流表、电压表各一只。
（1）下图是小张测量时所连接的部分实物连线图，请你根据电路图补全实物连线图。
（2）实验中，小徐同学选择了规格为“10Ω， ( http: / / www.21cnjy.com )2A”的滑动变阻器，你预计会出现什么现象？说明理由。 .
（3）在某次测量中，电流表、电压表读数如
图所示，则电流表读数为 ，电压表读数为 ，
此时应如何改变滑动变阻器的阻值才能测量小灯泡的额定功率？ （选填“变大”“变小”“不变”）
【课后练习】
1.右图电路中，电灯L的电阻为10欧，滑动变阻器的最大电阻为20欧，电源电压为6伏，闭合开关S，将变阻器调到阻值最大处。
(1)如果灯泡接触不良或灯丝被烧断，则电流表读数为_______安，电压表读数为_______伏。
(2)如果灯泡被短路，则电流表读数为_______安，电压表读数为_______伏。
(3)如果变阻器被短路，则电流表读数为_______安，电压表读数为_______伏。
(4)如果变阻器处断路，则电流表读数为_______安，电压表读数为_______伏。
(5)如果不慎将电流表、电 ( http: / / www.21cnjy.com )压表接对调，则电流表___________，电压表________，灯泡L___________。(填读数大小、是否被烧坏或是否发光等)
2.如图所示，粗心的小强把电流表当作电压表接在了Ll的两端。此时如果闭合开关，一定会发生( )
A.电源短路 B.电流表损坏
C.L1不亮 D.L2的灯丝烧断
3.如图所示，当开关S闭 ( http: / / www.21cnjy.com )合时，灯L1.L2 都不亮。某同学用一根导线去查找电路的故障。他先将导线接在a.b两点上，灯L2亮，L1不亮；然后他将导线接在b.c两点上，两灯均不亮。由此可以判断故障原因是( )
A.L1断路 B.L2断路 C.L1短路 D.L2短路
4.某同学连接了右图所示的电路，当闭合 ( http: / / www.21cnjy.com )开关后，L1.L2均不亮，但用伏特表测L1两端电压为零，再测L2两端电压约为6V，则灯泡L1.L2的故障是( )
A.L1断路 B.L2断路 C.L1短路 D.L2短路
5.如图所示电路，开关闭合后，小灯泡发 ( http: / / www.21cnjy.com )光，两电表均有示数，过了一会儿，突然电灯熄灭，电压表示数增大、电流表示数几乎为零，则原因可能是（ )
A.灯泡被短跑 B.开关被断开
C.灯丝被烧断 D.滑动变阻器被烧断
6.如图所示电路，两盏相同的电灯在 ( http: / / www.21cnjy.com )闭合开关后都能发光。过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零。则故障原因可能是( )
A.L1断路 B.L2断路 C.L1短路 D.L2短路
7.上题电路中，如果两盏灯都熄灭后，电路中的电流表没有示数，而电压表有示数，则故障原因可能是( )
A.L1灯丝断了 B.L2灯丝断了 C.L1短路 D.L2短路
8.如图所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动。该电路的故障可能是( )
A.灯泡L1短路 B.灯泡L2短路
C.灯泡L2断路 D.灯泡L1断路
9.如图所示的电路，当开关S闭合后，两表均有示数，过一会儿电压表的示数突然变小，电流表示数突然变大，下列故障判断可能的是( )
A.L1灯短路 B.L2灯短路
C.L1灯灯丝断开 D.L2灯丝断开
10.如图所示，小乐同学正在做“用滑动变 ( http: / / www.21cnjy.com )阻器控制电灯亮暗”的实验。闭合开关后发现小灯泡不亮，而电压的示数接近于电源电压值，则电路中出现的故障可能是( )
A.开关处接线柱未拧紧，造成接触不良B.灯丝断了
C.滑动变阻器有断路D.小灯泡发生短路
11.如图所示是某同学用滑动变阻器改 ( http: / / www.21cnjy.com )变小灯泡亮度的实验电路。闭合开关时，发现小灯泡不亮，估计是小灯泡开路或短路。他用一只电压表，设法查出故璋。下列判断错误的是( )
A.电压表并联在L两端，有读数，说明灯泡开路
B.电压表并联在L两端，无读数，说明灯泡短路
C.电压表串联在电路中，有读数，说明灯泡开路
D.电压表串联在电路中，无读数，说明灯泡开路
12.右图所示，灯L和电阻R串联，电源电压6伏。当开关S闭合时，电压表读数为6伏，则以下说法正确的是( )
A.一定是R断路了 B.电灯不亮
C.电流表读数近似为零 D.电灯灯丝断了
13.右图所示电路中，电源电压保持不变 ( http: / / www.21cnjy.com )。闭合开关S后，电路正常工作。过了—会儿，一个电表的示数变大，另一个电表的示数变小，则原因可能是( )
A.电阻R一定断路 B.电阻R一定短路
C.灯L的亮度可能不变 D.灯L可能变亮
14.如图所示的电路中，电源电 ( http: / / www.21cnjy.com )压不变，闭合电键S 后，灯L1.L2都发光。一段时间后，其中一灯突然熄灭， 而电压表示数不变，电流表示数变小，则产生这一现象的原因可能是( )
A.灯L1短路 B.灯L2短路
C.灯L1断路 D.灯L2断路
15.如图所示，电源电压不变，当开关S ( http: / / www.21cnjy.com )闭合时，灯L1和L2都正常发光。一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是( )
A.灯L1断路 B.灯L2断路
C.灯L1短路 D.灯L2短路
16.如图所示电路中，电源电压保持不变。闭 ( http: / / www.21cnjy.com )合开关S后，灯L1.L2都发光。一段时间后，其中一盏灯突然熄灭，观察电压表的示数不变，而电流表的示数变小。产生这一现象的原因是( )
A.灯L1开路 B.灯L1短路
C.灯L2开路 D.灯L2短路
17.在右图所示的电路中，电源电压保持不变，闭合开关K，电路正常工作，一段时间后，发现其中一个电压表示数变小，则( )
A.灯L可能变暗 B.灯L亮度可能不变
C.电阻R可能断路 D.电阻R可能短路
18.右图是一电路板的示意图 ( http: / / www.21cnjy.com )，a.b.c.d为接线柱，a.d与12伏的电源相接，ab间、bc间、cd间分别连接一个电阻，现发现电路中没有电流。为检查电路故障，用一电压表测得b.d两点间，以及a.c两点间的电压均为12伏。由此可知( )
A.ab间电路通，cd间电路不通
B.ab间电路不通，bc间电路通
C.ab间电路通，bc间电路不通 D.bc间电路通，cd间电路不通
19.如图所示，电路中L1.L2是两盏 ( http: / / www.21cnjy.com )完全相同的灯泡。闭合开关S后L1.L2均正常发光，过了一会儿突然L1.L2同时不发光。若用一根导线先后连接开关S的两端和电阻R的两端，电路均无变化，L1.L2仍然不亮。若用电压表测L2两端的B.C两点，电压表示的示数明显高于L2的额定电压。由此可以判断( )
A.L1的灯丝断了 B.L2的灯丝断了
C.开关S损坏了 D.电阻R损坏了
20.在电学实验中遇到断路时，常常用电压表来检测，某同学
连接如图所示的电路，电键闭合后，电灯不亮，安培表无
示数，这时用电压表测得a.b两点间和b.c两点间的电压为
零，而a.d间和b.d间的电压均不为零，这说明( )
A.电源接线柱接触不良B.电键的触片或接线柱接触不良
C.电流表接线柱接触不良D.灯泡灯丝断了或灯座接触不良
21.如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是( )
A.只闭合S1时，两只灯泡是串联的
B.若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大
C.若电压表和电流表位置对调，闭合S1 、S2后，则两表都被烧坏
D.若灯L1被短路，闭合S1 、S2后，则灯L1不亮，灯L2亮，电流表损坏
22.图甲所示是某同学连接好的测量小灯 ( http: / / www.21cnjy.com )泡电阻的电路。闭合开关，灯E1不亮，两电表示数均为零。该同学将图乙中检测灯E2电路的两根接线分别接在A.N两点，仅E2亮，两电表示数均为零；分别接在A.C两点，E1.E2均亮，电流表示数为零，电压表示数不为零。由以上检测中观察到的现象判断出电路故障可能是( )
A.滑动变阻器短路 B.从M经开关到N间有断路
C.导线CD断路 D.滑动变阻器断路，电流表短路
23、如图所示电路图，电源电压恒定。当开 ( http: / / www.21cnjy.com )关S1、S2断开，S3闭合时，电流表的读数为0.50安，电压表的读数为2.50伏。当开关S1、S2闭合，S3断开时，由于电阻R1、R2中有一个电阻出现故障，电流表的读数为0.60安，电压表的读数为3.00伏。则电源电压为 伏，电路中出现的故障是 。
参考答案
【课堂巩固练习】
1. A2 B3. A. 4. D
5. （1）开路（2）电路中用电器总功率变小，总电阻增大，干路电流变小，电灯两端电压增大（3）C
6 (2)电流表使用前没有将指针调到零刻度处（3）C（4）0.5（5）0.48
7(1)见右图
（2）现象：小灯泡烧坏（或不正常发光）
理由：滑动变阻器与小灯泡串联,两者电压之比等于电阻之比
R滑≤10Ω 滑动变阻器的阻值太小
∴滑动变阻器分担的电压过少，小灯泡的实际电压大于额定电压
（3） 0.08A 2.5V 变小
【课后练习】
1. (1)0A 6V (2)0.3A 0v (3)0.6A 6V (4) 0A 0V (5)0A 6v 不亮
2. C
3. A
4. B
5. C
6. A
7. B
8.A
9. A
10.B
11.C
12.B
13.D
14.C
15.B
16.A
17.D
18.C
19.B
20.D
21.B
22.D
23. 3.00（或3.0或3） 电阻R1断路
S
L2
L1
电流表有则短,无则断.
L1 L2
L1 L2
S
S
L
S
R L
L1
L2
S
b
c
d
a
R3
R2
R1
R
a d
L1
S L2
b c
a
b c d

【知识点】
(1)通过电路中电压表的示数来判断。
(2)通过电路中电流表的示数来判断。
电流表一般都是与用电器串联的，当电路出现 ( http: / / www.21cnjy.com )故障时，如果电流表示数为0，则可能的故障是电路中某用电器发生断路；或者电流表被短路；如果一闭合开关电流表指针满偏，则可能是电路发生短路或电流表所选量程过小所致。
(3)通过灯泡的亮度来判断。
当电路出现故障时，如果电路中的灯泡不亮，可 ( http: / / www.21cnjy.com )能的原因是电路中某处断路了，没有电流通过；也有可能是该灯泡短路没有电流通过；还可能是电路中的电流太小，灯泡消耗的实际功率太小所致；如果灯泡发强光，可能是电路中除该灯泡之外的某处发生局部短路，造成电路中电流过大。
【例题】
1.右图所示电路，当开关S闭合时，
（1）若L1断路，则L2 ， 电压表 示数，
电流表 示数 。
（2）若L2断路，则L１ ， 电压表 示数，电流表 示数 。
（3）若L1短路，则L2 ， 电压表 示数，
电流表 示数 。
（4）若L2短路，则L1 ， 电压表 示数，电流表 示数 。
结论:
内断(电压表所测电路断路)
电压表有示数
外短（电压表所测电路以外电压短路）
内短(电压表所测电路短路)
电压表无示数
外断(电压表所测电路以外电压短路）
电流表有示数:短路
电流表无示数:断路
即电流表可以判断电路故障的类型,而电压表可以判断电路故障的位置.
【课堂巩固练习】
1.如右图所示，闭合开关S后， 和两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是 ( )
A．L2灯丝断了 B．L1灯丝断了C．电流表损坏 D． 灯口处短路
2右图所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动。该电路的故障可能是（ ）
A.灯L2的接线短路 B.灯L1的接线短路
C.灯L1的灯丝断了 D.灯L2的灯丝断了
3.同学按照下图所示的电路进行实验探究，两个灯的规格相同。当开关闭合时,其中一个灯亮，一个灯不亮，电压表有示数．则故障原因可能是（ ）
A.L1短路 B.L1断路 C．L2短路 D．L2断路
4.如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因不可能是（ )
A．L1断路 B．L1短路 C．L2断路 D．L2短路
5.小明发现：每天晚上7点至9点左右，小区处于用电高峰期时，家中的电灯相对暗些；而到了晚上11点以后，过了用电高峰期，电灯又会变得亮一些。这是为什么呢？爸爸这样提示他：“不同时段，电路中使用的用电器数量不同，其总电阻也不同。可以把某一时段小区内正在使用的所有家用电器看做一个整体，用一个小灯泡来模拟。通过比较小灯泡两端电压（相当于家用电器两端的实际电压）的变化，你就能知道原因了。”于是，小明根据如图电路进行了探究。
【进行实验】
第1步：连接电路，闭合开关，读出电压表和电流表的示数，并记录在表格中。记录数据后发现小灯泡突然熄灭，电压表指针指在3伏处。
第2步：查明故障并分别换上两个不同规格的小灯泡后继续实验，把测量结果记录在表格中。
第3步：计算小灯泡的电功率和电阻值并记录在表格中。
小灯泡 电压(伏) 电流(安) 电功率(瓦) 电阻(欧)
L1 2.40 0.43 1.03 5.58
L2 2.60 0.33 0.86 7.88
L3 2.75 0.26 0.72 10.58
【数据分析】每次实验，电压表的读数都小于电源电压，说明实验中导线等其他元件也有电阻，会“分走”一部分电压。
【反思解释】
（1）实验中小灯泡突然熄灭，可能是发生了 选填“短路”或“开路”)。
（2）过了用电高峰期，家中的电灯功率变大，亮度增加，其原因是
（3）在输电线路中，为了减少电能的损耗，应尽量选择 导线。
A．长而细 B．长而粗 C．短而粗 D．短而细
6.小王做“测量小灯泡电功率”的实验所用器 ( http: / / www.21cnjy.com )材有：标有“2 . 5V ' ’字样、正常发光时值约为13Ω 的完全相同的小灯泡两个，电压恒为3V 的学生电源，标有“20Ω 1A ' ’的滑动变阻器，电流表，电压表，开关及导线若干。
（l）图甲是实验电路图，图 ( http: / / www.21cnjy.com )乙是他的实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大。
（2）小土在实验之前检查仪表时发现：电 ( http: / / www.21cnjy.com )流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如图丙所示，出现这种现象的原因是 。
（3）按电路图正确连接后，闭合开 ( http: / / www.21cnjy.com )关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的原因可能是 （填正确选项前的字母）
A．滑动变阻器断路 B．开关接触不良
C．小灯泡与灯座接触不良 D．电流表断路
（4）排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填人右表中．从表中可知小灯泡的额定功率为 W。
（5）若将两个小灯泡串联后直接接在3V 电源的两端，两灯消耗的总电功率为 W。
7.为测量规格“6.3Ｖ，0.15 ( http: / / www.21cnjy.com )A”小灯泡的额定功率，提供的实验器材有：蓄电池（输出电压约10V）、滑动变阻器（有“10Ω，2A”、“50Ω，1.5A”两种规格）、电流表、电压表各一只。
（1）下图是小张测量时所连接的部分实物连线图，请你根据电路图补全实物连线图。
（2）实验中，小徐同学选择了规格为“10Ω， ( http: / / www.21cnjy.com )2A”的滑动变阻器，你预计会出现什么现象？说明理由。 .
（3）在某次测量中，电流表、电压表读数如
图所示，则电流表读数为 ，电压表读数为 ，
此时应如何改变滑动变阻器的阻值才能测量小灯泡的额定功率？ （选填“变大”“变小”“不变”）
【课后练习】
1.右图电路中，电灯L的电阻为10欧，滑动变阻器的最大电阻为20欧，电源电压为6伏，闭合开关S，将变阻器调到阻值最大处。
(1)如果灯泡接触不良或灯丝被烧断，则电流表读数为_______安，电压表读数为_______伏。
(2)如果灯泡被短路，则电流表读数为_______安，电压表读数为_______伏。
(3)如果变阻器被短路，则电流表读数为_______安，电压表读数为_______伏。
(4)如果变阻器处断路，则电流表读数为_______安，电压表读数为_______伏。
(5)如果不慎将电流表、电 ( http: / / www.21cnjy.com )压表接对调，则电流表___________，电压表________，灯泡L___________。(填读数大小、是否被烧坏或是否发光等)
2.如图所示，粗心的小强把电流表当作电压表接在了Ll的两端。此时如果闭合开关，一定会发生( )
A.电源短路 B.电流表损坏
C.L1不亮 D.L2的灯丝烧断
3.如图所示，当开关S闭 ( http: / / www.21cnjy.com )合时，灯L1.L2 都不亮。某同学用一根导线去查找电路的故障。他先将导线接在a.b两点上，灯L2亮，L1不亮；然后他将导线接在b.c两点上，两灯均不亮。由此可以判断故障原因是( )
A.L1断路 B.L2断路 C.L1短路 D.L2短路
4.某同学连接了右图所示的电路，当闭合 ( http: / / www.21cnjy.com )开关后，L1.L2均不亮，但用伏特表测L1两端电压为零，再测L2两端电压约为6V，则灯泡L1.L2的故障是( )
A.L1断路 B.L2断路 C.L1短路 D.L2短路
5.如图所示电路，开关闭合后，小灯泡发 ( http: / / www.21cnjy.com )光，两电表均有示数，过了一会儿，突然电灯熄灭，电压表示数增大、电流表示数几乎为零，则原因可能是（ )
A.灯泡被短跑 B.开关被断开
C.灯丝被烧断 D.滑动变阻器被烧断
6.如图所示电路，两盏相同的电灯在 ( http: / / www.21cnjy.com )闭合开关后都能发光。过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零。则故障原因可能是( )
A.L1断路 B.L2断路 C.L1短路 D.L2短路
7.上题电路中，如果两盏灯都熄灭后，电路中的电流表没有示数，而电压表有示数，则故障原因可能是( )
A.L1灯丝断了 B.L2灯丝断了 C.L1短路 D.L2短路
8.如图所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动。该电路的故障可能是( )
A.灯泡L1短路 B.灯泡L2短路
C.灯泡L2断路 D.灯泡L1断路
9.如图所示的电路，当开关S闭合后，两表均有示数，过一会儿电压表的示数突然变小，电流表示数突然变大，下列故障判断可能的是( )
A.L1灯短路 B.L2灯短路
C.L1灯灯丝断开 D.L2灯丝断开
10.如图所示，小乐同学正在做“用滑动变 ( http: / / www.21cnjy.com )阻器控制电灯亮暗”的实验。闭合开关后发现小灯泡不亮，而电压的示数接近于电源电压值，则电路中出现的故障可能是( )
A.开关处接线柱未拧紧，造成接触不良B.灯丝断了
C.滑动变阻器有断路D.小灯泡发生短路
11.如图所示是某同学用滑动变阻器改 ( http: / / www.21cnjy.com )变小灯泡亮度的实验电路。闭合开关时，发现小灯泡不亮，估计是小灯泡开路或短路。他用一只电压表，设法查出故璋。下列判断错误的是( )
A.电压表并联在L两端，有读数，说明灯泡开路
B.电压表并联在L两端，无读数，说明灯泡短路
C.电压表串联在电路中，有读数，说明灯泡开路
D.电压表串联在电路中，无读数，说明灯泡开路
12.右图所示，灯L和电阻R串联，电源电压6伏。当开关S闭合时，电压表读数为6伏，则以下说法正确的是( )
A.一定是R断路了 B.电灯不亮
C.电流表读数近似为零 D.电灯灯丝断了
13.右图所示电路中，电源电压保持不变 ( http: / / www.21cnjy.com )。闭合开关S后，电路正常工作。过了—会儿，一个电表的示数变大，另一个电表的示数变小，则原因可能是( )
A.电阻R一定断路 B.电阻R一定短路
C.灯L的亮度可能不变 D.灯L可能变亮
14.如图所示的电路中，电源电 ( http: / / www.21cnjy.com )压不变，闭合电键S 后，灯L1.L2都发光。一段时间后，其中一灯突然熄灭， 而电压表示数不变，电流表示数变小，则产生这一现象的原因可能是( )
A.灯L1短路 B.灯L2短路
C.灯L1断路 D.灯L2断路
15.如图所示，电源电压不变，当开关S ( http: / / www.21cnjy.com )闭合时，灯L1和L2都正常发光。一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是( )
A.灯L1断路 B.灯L2断路
C.灯L1短路 D.灯L2短路
16.如图所示电路中，电源电压保持不变。闭 ( http: / / www.21cnjy.com )合开关S后，灯L1.L2都发光。一段时间后，其中一盏灯突然熄灭，观察电压表的示数不变，而电流表的示数变小。产生这一现象的原因是( )
A.灯L1开路 B.灯L1短路
C.灯L2开路 D.灯L2短路
17.在右图所示的电路中，电源电压保持不变，闭合开关K，电路正常工作，一段时间后，发现其中一个电压表示数变小，则( )
A.灯L可能变暗 B.灯L亮度可能不变
C.电阻R可能断路 D.电阻R可能短路
18.右图是一电路板的示意图 ( http: / / www.21cnjy.com )，a.b.c.d为接线柱，a.d与12伏的电源相接，ab间、bc间、cd间分别连接一个电阻，现发现电路中没有电流。为检查电路故障，用一电压表测得b.d两点间，以及a.c两点间的电压均为12伏。由此可知( )
A.ab间电路通，cd间电路不通
B.ab间电路不通，bc间电路通
C.ab间电路通，bc间电路不通 D.bc间电路通，cd间电路不通
19.如图所示，电路中L1.L2是两盏 ( http: / / www.21cnjy.com )完全相同的灯泡。闭合开关S后L1.L2均正常发光，过了一会儿突然L1.L2同时不发光。若用一根导线先后连接开关S的两端和电阻R的两端，电路均无变化，L1.L2仍然不亮。若用电压表测L2两端的B.C两点，电压表示的示数明显高于L2的额定电压。由此可以判断( )
A.L1的灯丝断了 B.L2的灯丝断了
C.开关S损坏了 D.电阻R损坏了
20.在电学实验中遇到断路时，常常用电压表来检测，某同学
连接如图所示的电路，电键闭合后，电灯不亮，安培表无
示数，这时用电压表测得a.b两点间和b.c两点间的电压为
零，而a.d间和b.d间的电压均不为零，这说明( )
A.电源接线柱接触不良B.电键的触片或接线柱接触不良
C.电流表接线柱接触不良D.灯泡灯丝断了或灯座接触不良
21.如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是( )
A.只闭合S1时，两只灯泡是串联的
B.若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大
C.若电压表和电流表位置对调，闭合S1 、S2后，则两表都被烧坏
D.若灯L1被短路，闭合S1 、S2后，则灯L1不亮，灯L2亮，电流表损坏
22.图甲所示是某同学连接好的测量小灯 ( http: / / www.21cnjy.com )泡电阻的电路。闭合开关，灯E1不亮，两电表示数均为零。该同学将图乙中检测灯E2电路的两根接线分别接在A.N两点，仅E2亮，两电表示数均为零；分别接在A.C两点，E1.E2均亮，电流表示数为零，电压表示数不为零。由以上检测中观察到的现象判断出电路故障可能是( )
A.滑动变阻器短路 B.从M经开关到N间有断路
C.导线CD断路 D.滑动变阻器断路，电流表短路
23、如图所示电路图，电源电压恒定。当开 ( http: / / www.21cnjy.com )关S1、S2断开，S3闭合时，电流表的读数为0.50安，电压表的读数为2.50伏。当开关S1、S2闭合，S3断开时，由于电阻R1、R2中有一个电阻出现故障，电流表的读数为0.60安，电压表的读数为3.00伏。则电源电压为 伏，电路中出现的故障是 。
参考答案
【课堂巩固练习】
1. A2 B3. A. 4. D
5. （1）开路（2）电路中用电器总功率变小，总电阻增大，干路电流变小，电灯两端电压增大（3）C
6 (2)电流表使用前没有将指针调到零刻度处（3）C（4）0.5（5）0.48
7(1)见右图
（2）现象：小灯泡烧坏（或不正常发光）
理由：滑动变阻器与小灯泡串联,两者电压之比等于电阻之比
R滑≤10Ω 滑动变阻器的阻值太小
∴滑动变阻器分担的电压过少，小灯泡的实际电压大于额定电压
（3） 0.08A 2.5V 变小
【课后练习】
1. (1)0A 6V (2)0.3A 0v (3)0.6A 6V (4) 0A 0V (5)0A 6v 不亮
2. C
3. A
4. B
5. C
6. A
7. B
8.A
9. A
10.B
11.C
12.B
13.D
14.C
15.B
16.A
17.D
18.C
19.B
20.D
21.B
22.D
23. 3.00（或3.0或3） 电阻R1断路
S
L2
L1
电流表有则短,无则断.
