16.2串、并联电路中电压的规律(共16张PPT)

(共16张PPT)
串、并联电路中电压的规律
第十六章 第２节
　　2．串联电路电压会有什么关系？
　　1．为什么两灯的发光情况会不一样？
　　不同规格的两灯泡串联。闭合开关，两灯都能发光吗？发光亮度一样吗？
观察并思考
提出问题
L1
L2
L2
A
B
C
L1
　　设计实验电路并画出电路图。
一、探究串联电路电压的规律
猜想假设
设计实验

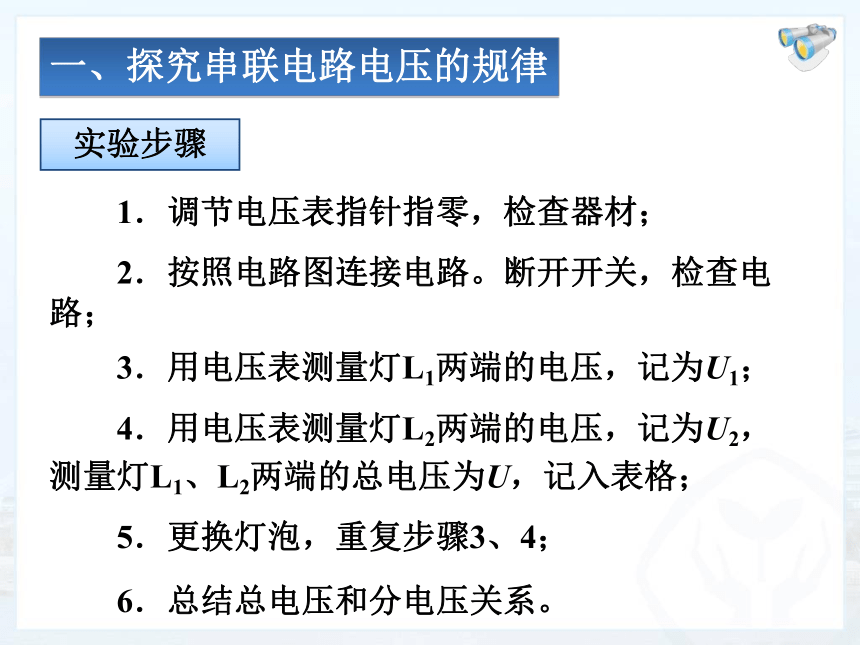

　　1．调节电压表指针指零，检查器材；
　　2．按照电路图连接电路。断开开关，检查电路；
　　3．用电压表测量灯L1两端的电压，记为U1；
　　4．用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；
　　5．更换灯泡，重复步骤3、4；
一、探究串联电路电压的规律
实验步骤
　　6．总结总电压和分电压关系。
L1
L2
L1
L2
②测灯L2两端的电压
　　①测灯L1两端的电压
一、探究串联电路电压的规律
进行实验
L1
L2
④电源两端电压
　　③串联电路两端电压
L1
L2
一、探究串联电路电压的规律
进行实验
　　⑤ 改变两个小灯泡的规格重做上述实验。
L1
L1 两端的电压 U1/ V L2 两端的电压 U2/ V 两灯串联部分两端的总电压 U / V 电源两端的电压U'/ V
一、探究串联电路电压的规律
记录数据
　　分析数据得出结论
　　串联电路总电压等于各部分两端电压之和。
U=U1+U2
L2
L1
U
U1
U2
结　论
一、探究串联电路电压的规律
　　1．各支路两端的电压与电源两端电压的关系是怎样的？
　　2．与并联电路中的电流关系一样吗？
　　3．与串联电路中的电压关系一样吗？
二、探究并联电路电压的规律
问　题
作出猜想
　　电路图
L1
L2
　　主要步骤
电压表要选择合适的量程
　　注意：
二、探究并联电路电压的规律
设计实验
L2
S
L1
L2
S
L1
　　①测灯L1两端的电压
②测灯L2两端的电压
二、探究并联电路电压的规律
L2
S
L1
　　③ 电源两端电压
　　④ 改变两个小灯泡的规格重做上述实验。
二、探究并联电路电压的规律
L1 两端的电压 U1/ V L2 两端的电压 U2/ V 电源两端的电压U'/ V
二、探究并联电路电压的规律
数据表格
进行实验
分析数据得出结论
并联电路总电压等于各支路两端电压。
U=U1=U2
L1
L2
U2
U1
U
二、探究并联电路电压的规律
结　论
　　把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
想想做做
　　实验结果表明：电池组两端的电压等于每节电 池电压之和。
　　电池串联的电压规律：
　　1．电源, 灯泡, 开关各一个，组成串联电路, 用一个电流表测电流，一个电压表测灯的电压，画出电路图。
　　实验设计：
　　2．电池，开关, 2个灯组成串联电路，用一个电流表测电流，一个电压表测一盏灯的电压，画出电路图。
练一练
