15.4 电流的测量 同步练习（含答案） 人教版九年级物理全一册

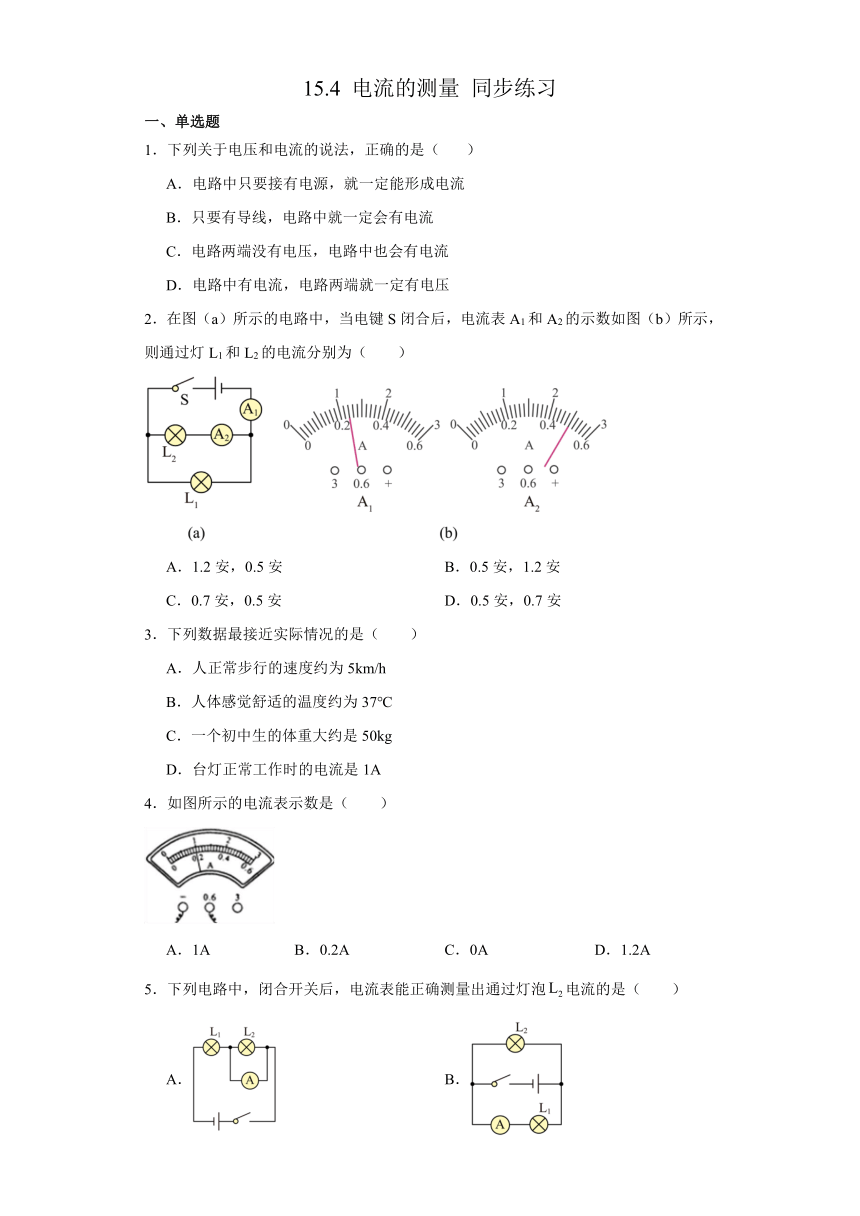

15.4 电流的测量 同步练习
一、单选题
1．下列关于电压和电流的说法，正确的是（ ）
A．电路中只要接有电源，就一定能形成电流
B．只要有导线，电路中就一定会有电流
C．电路两端没有电压，电路中也会有电流
D．电路中有电流，电路两端就一定有电压
2．在图（a）所示的电路中，当电键S闭合后，电流表A1和A2的示数如图（b）所示，则通过灯L1和L2的电流分别为（ ）
A．1.2安，0.5安 B．0.5安，1.2安
C．0.7安，0.5安 D．0.5安，0.7安
3．下列数据最接近实际情况的是（　　）
A．人正常步行的速度约为5km/h
B．人体感觉舒适的温度约为37℃
C．一个初中生的体重大约是50kg
D．台灯正常工作时的电流是1A
4．如图所示的电流表示数是（　　）
A．1A B．0.2A C．0A D．1.2A
5．下列电路中，闭合开关后，电流表能正确测量出通过灯泡电流的是（　　）
A． B．
C． D．
6．下列估测最接近实际的是（　　）
A．红外线测温枪的质量约为2kg B．学校门口汽车限速30m/s
C．微波炉的输出功率大约100W D．新一元硬币的直径约为22.5mm
7．1库/秒，后来被命名为（　　）
A．安培 B．焦耳 C．伏特 D．瓦特
8．下列估测的数据，符合实际的是（ ）
A．人正常的体温约为20℃
B．人正常呼吸一次所用的时间约为3s
C．酒精分子直径约为70μm
D．家用白炽灯正常工作的电流约为5A
9．假如小雨坐在太空舱中的座椅上在太空旅行，下列说法正确的是（　　）
A．可完成托里拆利实验 B．可用天平测量物体质量
C．可用电流表测电流 D．可探究影响重力势能大小的因素
10．下列数据中最接近事实的是（　　）
A．八下物理课本的质量是240g
B．人步行的速度是5m/s
C．洗澡水的温度是70℃
D．家用台灯正常工作时的电流是1A
二、填空题
11．如图所示，如果让电流表测量灯L1的电流，则导线的线头M应该接在电流表的“ ”接线柱上；如果让电流表测量干路的总电流，则导线的线头M应该接在电流表的“ ”接线柱上。
12．如图甲所示的电路，当开关闭合时 L1、L2都发光，电流表 A1 与 A2 的指针的位置如图乙所示，， 电流表 A1的读数是 A，灯 L1的电流为 A．
13．如图所示的测量结果分别是：
A．物体长度为 ； B．物体质量 ； C．温度计示数为 ； D．电流表示数为 。
14．电流表连入电路的两个接线柱如图所示，则电路中的电流是 A．如果电流表连入电路的接线柱为“-”“0.6”，指针仍然转到原来的位置，则此时电路中的电流为 A．
15．电流表：通常用电流表来测量 的大小，电流表在电路图中的符号是 ．学生用电流表有两个量程： A和 A，对应的分度值为 和 ．
16．如图所示，电流表的读数是 A。
17．如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，由图可知通过灯泡L1电流是 A．
18．某电流表有两个量程，只知道大量程是0～9A，小量程刻度值未标明，甲乙两同学用此电流表先后两次读数为（均使用的大量程）．甲测得的电流值是 A；乙测得的电流值是 A；
三、作图题
19．如图，使用笔画线代替导线完成电路连接，要求：两灯并联，开关控制干路，电流表测量干路中的电流，导线不能交叉。
四、实验题
20．如图甲所示是用电流表测量电流的实物连接图，请按要求回答：
(1)图甲中电流表测量的是通过灯泡 的电流。
(2)如果电流表的示数如图乙所示，则电流表测出的电流是 A。
(3)如果要用电流表测通过灯L1和L2的总电流，且只允许移动一根导线，则应将导线 的右端接在电流表的 接线柱上。（选填“a”“b”“c”或“+”“-”）。
参考答案：
1．D
2．C
3．A
4．B
5．D
6．D
7．A
8．B
9．C
10．A
11． + -
12． 0.4 0.3
13．
14． 1.4 0.28
15． 电流 0～0.6 0～3 0．02 A 0.1 A
16．0.24
17．0.3
18． 1.5 4.5
19．
20． L2 0.26 b -
