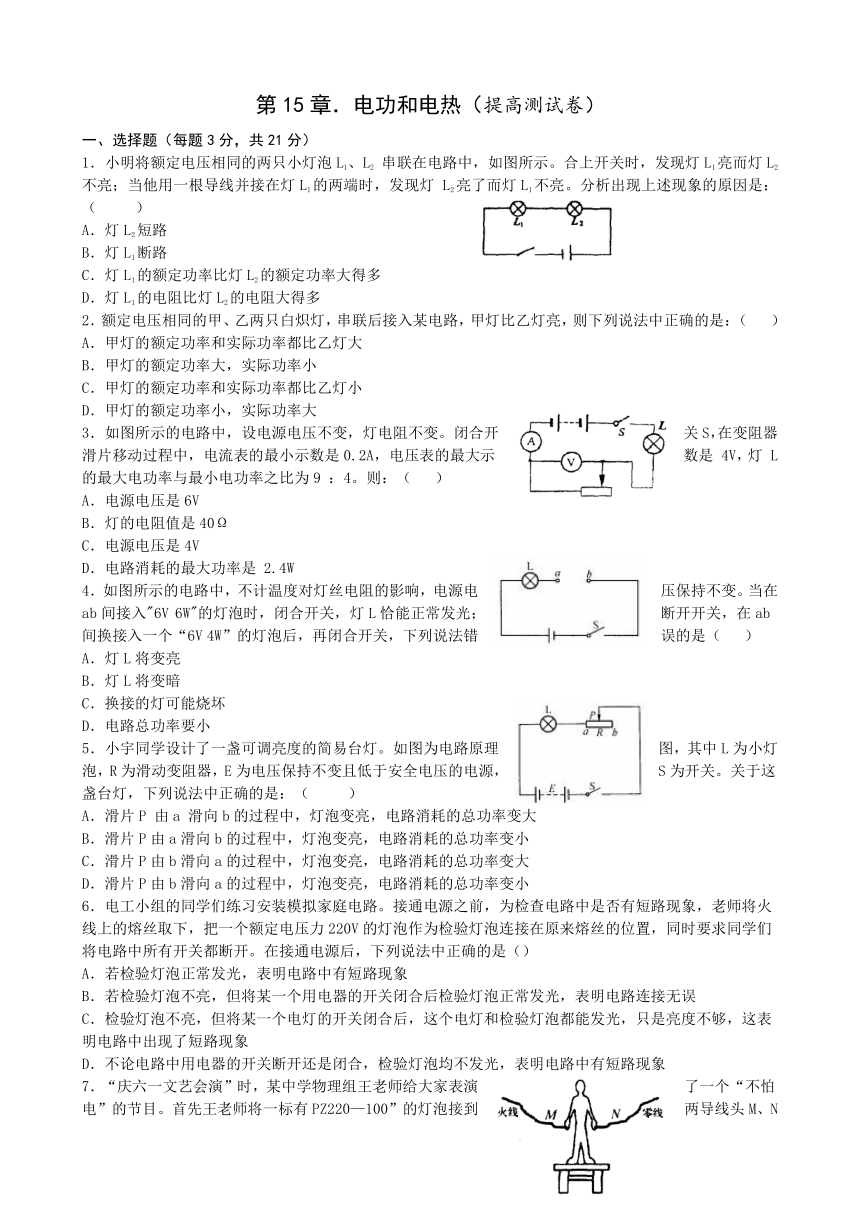

第15章．电功和电热（提高测试卷）

第15章．电功和电热（提高测试卷）
一、选择题（每题3分，共21分）
1．小明将额定电压相同的两只小灯泡L1、 ( http: / / www.21cnjy.com )L2 串联在电路中，如图所示。合上开关时，发现灯L1亮而灯L2不亮；当他用一根导线并接在灯L1的两端时，发现灯 L2亮了而灯L1不亮。分析出现上述现象的原因是：（ ）
A．灯L2短路
B．灯L1断路
C．灯L1的额定功率比灯L2的额定功率大得多
D．灯L1的电阻比灯L2的电阻大得多
2．额定电压相同的甲、乙两只白炽灯，串联后接入某电路，甲灯比乙灯亮，则下列说法中正确的是：（ ）
A．甲灯的额定功率和实际功率都比乙灯大
B．甲灯的额定功率大，实际功率小
C．甲灯的额定功率和实际功率都比乙灯小
D．甲灯的额定功率小，实际功率大
3．如图所示的电路中，设电源电压不变，灯电 ( http: / / www.21cnjy.com )阻不变。闭合开关S，在变阻器滑片移动过程中，电流表的最小示数是0.2A，电压表的最大示数是 4V，灯 L的最大电功率与最小电功率之比为9 ：4。则：（ ）
A．电源电压是6V
B．灯的电阻值是40Ω
C．电源电压是4V
D．电路消耗的最大功率是 2.4W
4．如图所示的电路中，不计温度对灯丝电阻的 ( http: / / www.21cnjy.com )影响，电源电压保持不变。当在ab间接入"6V 6W"的灯泡时，闭合开关，灯L恰能正常发光；断开开关，在ab间换接入一个“6V 4W”的灯泡后，再闭合开关，下列说法错误的是（　 ）
A．灯L将变亮
B．灯L将变暗
C．换接的灯可能烧坏
D．电路总功率要小
5．小宇同学设计了一盏可调 ( http: / / www.21cnjy.com )亮度的简易台灯。如图为电路原理图，其中L为小灯泡，R为滑动变阻器，E为电压保持不变且低于安全电压的电源，S为开关。关于这盏台灯，下列说法中正确的是：（ ）
A．滑片P 由a 滑向b的过程中，灯泡变亮，电路消耗的总功率变大
B．滑片P由a滑向b的过程中，灯泡变亮，电路消耗的总功率变小
C．滑片P由b滑向a的过程中，灯泡变亮，电路消耗的总功率变大
D．滑片P由b滑向a的过程中，灯泡变亮，电路消耗的总功率变小
6．电工小组的同学们练习安装模拟家庭电 ( http: / / www.21cnjy.com )路。接通电源之前，为检查电路中是否有短路现象，老师将火线上的熔丝取下，把一个额定电压力220V的灯泡作为检验灯泡连接在原来熔丝的位置，同时要求同学们将电路中所有开关都断开。在接通电源后，下列说法中正确的是（）
A．若检验灯泡正常发光，表明电路中有短路现象
B．若检验灯泡不亮，但将某一个用电器的开关闭合后检验灯泡正常发光，表明电路连接无误
C．检验灯泡不亮，但将某一个电灯的开关闭合后，这个电灯和检验灯泡都能发光，只是亮度不够，这表明电路中出现了短路现象
D．不论电路中用电器的开关断开还是闭合，检验灯泡均不发光，表明电路中有短路现象
7．“庆六一文艺会演”时，某中学物 ( http: / / www.21cnjy.com )理组王老师给大家表演了一个“不怕电”的节目。首先王老师将一标有PZ220—100”的灯泡接到两导线头M、N之间，灯泡正常发光。随后将灯泡取下，王老师站到干燥的木凳上后，左、右手分别抓住M、N两导线头（如图）。李老师用测电笔分别测试 M、N及王老师的皮肤，发现测电笔的氖管都发光，而王老师却谈笑自如。对以上现象的解释，你认为正确的 是（ ）
A．王老师有特异功能，确实不怕电
B．王老师的双手戴着绝缘手套
C．在人、灯替换之时，有人将零线断开了
D．在人、灯替换之时，有人将火线断开了
二、填空题（每空1.5分，共30分）
8．一个30Ω的定值电阻接在电压为6V的电路中，二分钟内放出的热量为_______J。
9．家用电能表是用来测量______________的仪表。功率为100W的白炽灯正常工作4h耗电 ___________kw·h。
10．微电子控制电热水瓶的铭牌如下 ( http: / / www.21cnjy.com )表，由此可知，在额定电压下工作，保温时通过电热水瓶的电流约是__________ A（保留两位小数）；煮水6min，消耗的电能是________kw·h。
11．如图所示是某型号电池外壳上的说明文字。 ( http: / / www.21cnjy.com )由说明可知该电池可储存的电能是__________J，若该电池平均工作电流为0.03A，则最多可使用_________h，图案打 “×”的表示普通垃圾箱，它告诉我们_______________。(注；BECHARGEABLE 可再充电 池，STANDARDCHARGE标准充电。)
12．已知电路中的电流可以用公式I=来计算，其中Q之通过导体的电荷量（单位库仑，符号C），t为时间．一台半导体收音机听节目10min，通过它干路导线横截面的电荷量为30C，那么通过干路中的电流为 _________A，如果加在其两端电压为6V，电流通过干路所做的功为____________J。
电压 220V
频率 50Hz
功率 55W
13．额定电压为3V的小灯泡与一阻值为 15Ω的电阻串联后，接到 4.5V的电源上恰好正常发光，则小灯泡的额定功率为________W。
14．右表所列的是一只风扇 ( http: / / www.21cnjy.com )电动机的主要电气技术数据。这只风扇正常工作0.5h消耗的电能是________J,通过电路的电量为_____C,工作过程中,消耗的电能主要转化为_____能。
15．小明家新买了一只标 ( http: / / www.21cnjy.com )有“220V 3000W”的电热水器，容量为40L。正常工作43min，可以使电热水器中的水温从4℃升高到44℃。这一过程中；（1）水吸收热量____________J；（2）消耗的电能是__________J。
16．有位同学给家里做电褥子，用了一根 ( http: / / www.21cnjy.com )阻值为2000Ω的均匀电热丝，使用后不太热，他截掉原长的 1／4后便合适了，那么，他改造后电褥子的功率是________W（小数点后保留一位）。
17．随着生活水平的不断提高，小明同学 ( http: / / www.21cnjy.com )家准备重新装修。他家原来所用电能表的规格是“220V 10A”，原有250W电冰箱一台、800W电饭锅一只、200W洗衣机一台，其余照明灯和电视机的功率总计约有180W，这些用电器在电路上是相互 联的，若它们同时正常工作，通过电能表的实际电流是 A；现在准备再增加2000W的空调两台，以及功率为400W的装饰灯组，于是，这次重新装修时，除了更换室内所有导线和熔断丝（保险丝）外，还必须更换的主要电路元件是 。
三、作图与实验探究题（共10分）
18．用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到电路上。（2分）
( http: / / www.21cnjy.com )
19．小斌是一位电工，准备为一房间 ( http: / / www.21cnjy.com )设计电路，房间内两盏灯计划用并联电路，但房东邓大爷想用串联电路，他认为串联电路既简单又省钱。下面是小斌留给邓大爷的便条，请补充完整。并将图中的两灯及开关正确连入电路。（2分）
20．按图示电路对额定电压为3.8V的小灯泡进行实验时，测得5组实验数据，并记录在表中，同时记录了小灯泡亮度变化情况。（6分）
次数 1 2 3 4 5
U/V 3.0 3.5 3.8 4.0 4.5
I/A 0.28 0.30 0.31 0.32 0.34
亮度 增加
请你仔细分析实验数据和实验现象，回答以下问题：
（1）小灯泡的额定功率是 W；
（2）小灯泡亮度变化规律是 ；
（3）除了表格中列出的数据和现象外，你还能发现的问题是 。
四、计算与应用题（共39分）
21．资料1：电热淋浴器分为储水式和无水 ( http: / / www.21cnjy.com )箱式两种。储水式淋浴器要用较 长时间把水箱中的水加热，待水温达到要求后用水箱中的热水淋浴；无水箱式淋浴器是使冷水流过电热器就达到需要的温度，立即从喷头喷出供淋浴。
资料2：通常情况下，自来水的温度为1 ( http: / / www.21cnjy.com )6℃左右，淋浴所需热水温度为38℃左右，淋浴所需热水流量约4×10－3m3/min。比热容c水＝4.2×103J/（kg·℃），家庭电路设计通过的最大电流一般不超过10A。
请根据以上资料通过计算说明，家庭中不宜使用无水箱式电热淋浴器。（共12分）
22．如图所示，电灯L1标有“6V 3.6W”的字样，电源电压U=18V，滑动变阻器最大阻值为60Ω。
（1）当S、S2闭合，S1断开，滑动变阻器的
滑片P位于中点时，灯L2恰好正常发光，电
流表的示数为0.3A，求灯L2的额定功率。
（2）当S、S1闭合，S2断开，如果电压表的
量程为15V，而电流表的量程满足要求。为了
保证电路安全，求滑动变阻器阻值允许变化的范围。（12分）
23．如图是额定电压为220V的理发用电吹风机的典型电路．其中电热丝通电后可以发热，电动机通电后可以送风，正常工作时，
(1)要送热风，选择开关应放在 位置．(填“A”、“B”或“C”)
(2)已知电动机的额定功率是120W． 当送冷风时，通电5 min，电流所做的功是多少
(3)如果电热丝的电阻是550Ω，当送热风时，电路消耗的总功率是多少 （15分）
参考答案
一、选择题
题号 1 2 3 4 5 6 7
答案 D D B A C A C
二、选择题
8．144J 9．电功；0.4 10．0.14；0.07
11．2592；20；应保护环境，不能把电池投入普通垃圾箱，应注意回收
12．0.05；180 13.0.3
14．49500；机械 15．6.72×106J；7.74×106
16．32.27 17．并；22；电能表
三、作图与实验探究题
18．略
19．若两灯串联，每盏灯不能根据需要被单独控制，而且不能正常发光；图略
20．（1）1.18； （2）电压越大，电功率越大，灯泡越亮
（3）灯丝电阻随通电时间的变化而变化，说明电阻与温度有关
四、计算与应用题
21．理论计算无水箱式电热器的电功率为6160W，而家庭电路允许的最大电功率仅为2200W，所以不宜使用
22．略
23．（1）A （2）36000J （3）208W
