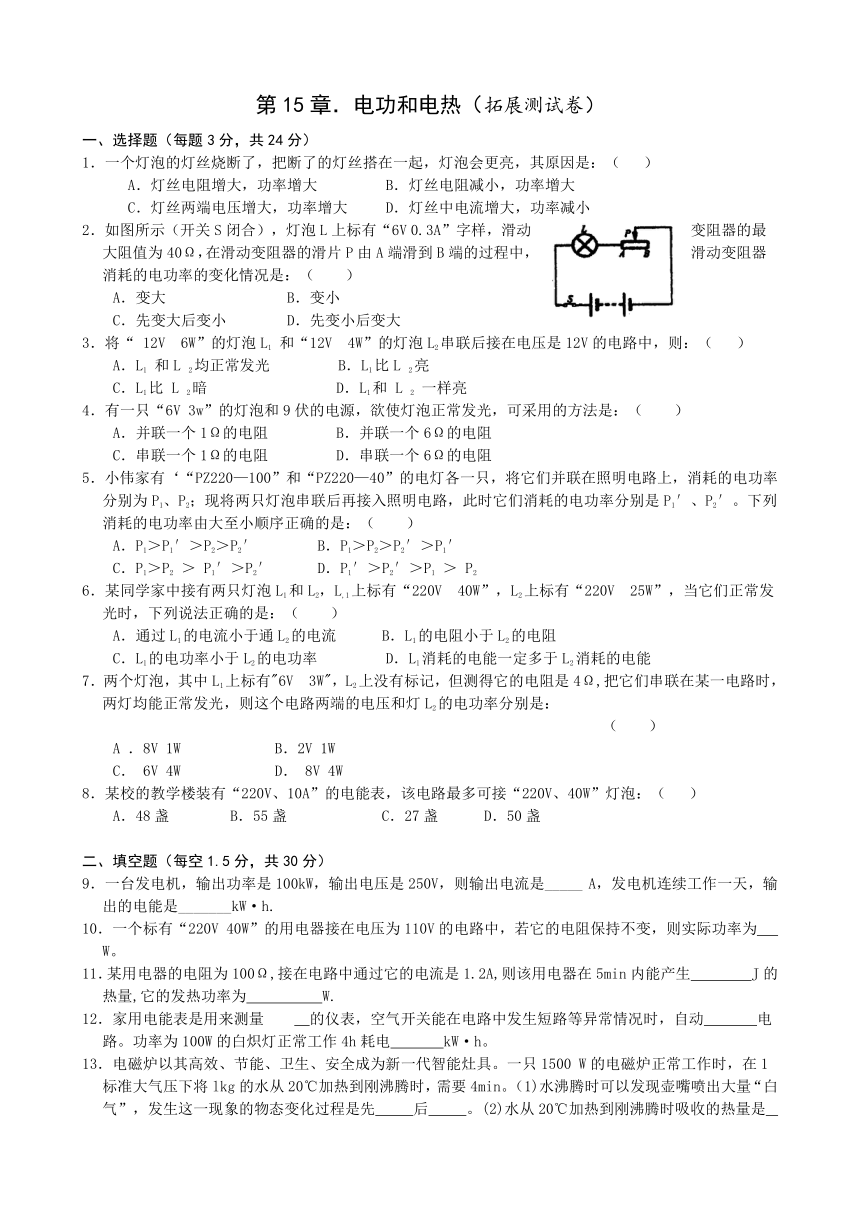

第15章．电功和电热（拓展测试卷）

第15章．电功和电热（拓展测试卷）
一、选择题（每题3分，共24分）
1．一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是：（ ）
A．灯丝电阻增大，功率增大 B．灯丝电阻减小，功率增大
C．灯丝两端电压增大，功率增大 D．灯丝中电流增大，功率减小
2．如图所示（开关S闭合），灯泡L上标有 ( http: / / www.21cnjy.com )“6V 0.3A”字样，滑动变阻器的最大阻值为40Ω，在滑动变阻器的滑片P由A端滑到B端的过程中，滑动变阻器消耗的电功率的变化情况是：（ ）
A．变大 B．变小
C．先变大后变小 D．先变小后变大
3．将“ 12V 6W”的灯泡L1 和“12V 4W”的灯泡L2串联后接在电压是12V的电路中，则：（ ）
A．L1 和L 2均正常发光 B．L1比L 2亮
C．L1比 L 2暗 D．L1和 L 2 一样亮
4．有一只“6V 3w”的灯泡和9伏的电源，欲使灯泡正常发光，可采用的方法是：（ ）
A．并联一个1Ω的电阻 B．并联一个6Ω的电阻
C．串联一个1Ω的电阻 D．串联一个6Ω的电阻
5．小伟家有‘“PZ220—100”和“P ( http: / / www.21cnjy.com )Z220—40”的电灯各一只，将它们并联在照明电路上，消耗的电功率分别为P1、P2；现将两只灯泡串联后再接入照明电路，此时它们消耗的电功率分别是P1′、P2′。下列消耗的电功率由大至小顺序正确的是：（ ）
A．P1＞P1′＞P2＞P2′ B．P1＞P2＞P2′＞P1′
C．P1＞P2 ＞ P1′＞P2′ D．P1′＞P2′＞P1 ＞ P2
6．某同学家中接有两只灯泡L1和L2，L, ( http: / / www.21cnjy.com )1上标有“220V 40W”，L2上标有“220V 25W”，当它们正常发光时，下列说法正确的是：（ ）
A．通过L1的电流小于通L2的电流 B．L1的电阻小于L2的电阻
C．L1的电功率小于L2的电功率 D．L1消耗的电能一定多于L2消耗的电能
7．两个灯泡，其中L1上标 ( http: / / www.21cnjy.com )有"6V 3W"，L2上没有标记，但测得它的电阻是4Ω,把它们串联在某一电路时，两灯均能正常发光，则这个电路两端的电压和灯L2的电功率分别是：
（　　）
A ．8V 1W B．2V 1W
C． 6V 4W D． 8V 4W
8．某校的教学楼装有“220V、10A”的电能表，该电路最多可接“220V、40W”灯泡：（ ）
A．48盏 　　B．55盏 　 C．27盏 　D．50盏
二、填空题（每空1.5分，共30分）
9．一台发电机，输出功率是100kW， ( http: / / www.21cnjy.com )输出电压是250V，则输出电流是_____ A，发电机连续工作一天，输出的电能是_______kW·h.
10．一个标有“220V 40W”的用电器接在电压为110V的电路中，若它的电阻保持不变，则实际功率为 W。
11．某用电器的电阻为100Ω,接 ( http: / / www.21cnjy.com )在电路中通过它的电流是1.2A,则该用电器在5min内能产生 J的热量,它的发热功率为 W.
12．家用电能表是用来测量 ( http: / / www.21cnjy.com ) 的仪表，空气开关能在电路中发生短路等异常情况时，自动 电路。功率为100W的白炽灯正常工作4h耗电 kW·h。
13．电磁炉以其高效、节能、卫生、安全成为新 ( http: / / www.21cnjy.com )一代智能灶具。一只1500 W的电磁炉正常工作时，在1标准大气压下将lkg的水从20℃加热到刚沸腾时，需要4min。（1)水沸腾时可以发现壶嘴喷出大量“白气”，发生这一现象的物态变化过程是先 后 。(2)水从20℃加热到刚沸腾时吸收的热量是 J，该过程中电流做功是 J，电磁炉的效率是 （c水＝4.2×103J/kg·℃）
14．两个电阻R1＝5Ω， ( http: / / www.21cnjy.com )R2＝20Ω，串联接在20V的电源上，则通过它们的电流之比是　　　　，并联接在20V的电源上，则它们消耗的功率之比是　　　　　　。
15．有甲、乙两只电炉， ( http: / / www.21cnjy.com )已知电炉电阻R甲＞R乙。现将两只电炉分别接入电源电压为220V的电路中，在相同的时间内，通过两电炉电阻丝的电流为I甲 I 乙，两电炉电阻丝放出的热量Q甲 Q乙。（填“＜、＞、＝”）
16．某同学家的电炉正常工作10min ( http: / / www.21cnjy.com )，通过电炉丝的电流是2A；若电炉在220V电压下正常工作，则该电炉的额定功率为_____W，消耗的电能是 J．
三、作图与实验探究题（共24分）
17．如图所示的电路中，有一根导线尚未 ( http: / / www.21cnjy.com )连接，请用笔画线代替导线补上，要求：当电键K闭合时，两灯都发光，且电流表的示数不变。连接后，在方框内画出电路图．（3分）
18．在“测定小灯泡额定功率”的实验中：电路如图所示，小灯泡的额定电压为2.5V，电阻约为10Ω，电源为两节干电池．（6分）
（1）请用笔画线代替导线，将图中的元件连成符合这个实验要求的电路（连线不能交叉）．
（2）正确连好电路后，闭合开关S，发现灯L不发光，但电压表有读数，而电流表无读数，故障的原因可能是（　 ）
A．电流表处有开路 B．电压表正负接线柱处开路
C．小灯泡L短路 D．小灯泡L的灯丝断了
（3）排除故障后，当小灯泡L正常发光时，电流表指针位置如图所示，则小灯泡L的额定功率为　　　　W．
19．在“测定小灯泡额定功率”的实验中（小灯泡标有"3.8V"字样，灯泡的电阻约为12Ω)：
（1）在连接电路时，开关应该是 的。
（2）某同学在连接实验电路时还有导 ( http: / / www.21cnjy.com )线未接上，如图a所示。请你用笔画线代替导线，把图中电路连接好，闭合开关后，要求变阻器滑片向右移动时灯泡变亮（请勿更改原有导线，且所有导线不得交叉）。
（3）正确连接好电路后，闭合开关，调节滑 ( http: / / www.21cnjy.com )动变阻器，当电压表的示数为 时，灯泡正常发光，此时电流表的指针位置如图b所示，其示数为 ，则小灯泡的额定功率是 。（共6分）
20．在日常生活中，用电器在一段时间内消耗的电能可以通过电能表计量出来，电能表上有几个重要参数：（共4分）
（1）“220V 10A”中的“22 ( http: / / www.21cnjy.com )0V”是指这个电能表的额定电压为__________。“10A”是指这个电能表允许通过的最大电流为_____，它可以用在最大功率是__________的家庭电路上。
（2）“600r/kW·h”是指接在这个电能表上的用电器，每消耗1 kW·h的电能，电能表上的转盘将转过_________转；
21．要测出一只额定电压为3.8V的小 ( http: / / www.21cnjy.com )灯泡的额定功率，器材有：电源（电压恒定为6V）、阻值合适的滑动变阻器一个、开关一个、导线若干，电流表、电压表各一块，其中电流表的量程完好，电压表的量程只有0－3V挡可用。请在方框中画出设计电路，并回答：闭合开关，调节滑动变阻器，使电压表的示数达到 V时，小灯泡恰好正常发光。此时电流表的示数如图所示为 A，则小灯泡的额定功率为 W。（共5分）
四、计算与应用题（共22分）
22．电阻R1的阻值为10Ω， ( http: / / www.21cnjy.com )当电阻R1与R2以某种方法连接后接在电源两端时，R1两端的电压为9V；当两电阻以另一种方法连接后接在同一电源两端时R1 两端的电压为3V。求：（7分）
（1）电源电压。
（2）电阻R2的阻值。
（3）电阻R1在两种连接方法中的较大功率。
23．如图所示的电路中，电源电压保持不 ( http: / / www.21cnjy.com )变，电阻R0=12Ω，滑动变阻器R的最大阻值为24Ω，当合上开关S和S1，断开 S2时，电压表 V示数为 6V，灯泡恰好正常发光；当合上S和S2，断开S1时，调节滑动变阻器使电压表V的示数仍为6V，此时滑片P恰在ab的中点，已知滑动变阻器的电阻与电阻丝的长度成正比。求：（6分）
（1）电源电压的值。
（2）灯泡的额定功率。
（3）在合上开关S和S2，断开S1的情况下，调节滑片P，电阻R0上消耗功率的变化范围。
24．有一种太阳能、电能两用热水器，它接收 ( http: / / www.21cnjy.com )太阳能的真空镀膜管的总有效面积约为1.25m3，能将接收的太阳能的50％转化为水的内能。它的电热水器铭牌见下表。
（1）晴天时，用太阳 ( http: / / www.21cnjy.com )能加热，每年6月份，合肥地区向着阳光的地方平均每1m2的面积在1小时内得到的太阳辐射能为3.2×106 J，如果每天接收太阳能的时间以8h计算，可以将80kg、初温为20℃的水加热到多少摄氏度？［水的比热容C水=4.2×103J/(Kg·C)］
（2）如果遇到雨天用电能加热，在额定电 ( http: / / www.21cnjy.com )压下工作时，将上述同样质量、初温的水加热到同样的温度需多长时间？（假定所消耗的电能全部转化为水的内能）
（3）结合本题，谈谈使用太阳能的优缺点。（9分）
参考答案
一、选择题
题号 1 2 3 4 5 6 7 8
答案 B C C D B B A B
二、填空题
9．400；2400 10．10 11．43200；144
12．电功；切断；0.4 13．汽化；液化；3.36×105；3.6×105；93.3%
14．1：1；4：1 15．<；<
16．440；2.64×105
三、作图与实验探究题
17．图略
18．（1）图略 （2）D （3）0.65
19．（1）断开 （2）图略 （3）3.8V；0.32A；1.216W
20．（1）220V；10A；2200W； （2）600
21．图略；2.2；0.3；1.14
四、计算与应用题
22．（1）9V （2）20Ω （3）8.1W
23．（1）12V （2）3W （3）1.33～12W
24．（1）67.6℃ （2）3h
（3）使用太阳能节约电能且无污染；但受天气制约
