16.2 串、并联电路中电压的规律 同步练习 （含答案） 人教版九年级物理全一册

16.2 串、并联电路中电压的规律
一、单选题
1．如图所示的电路中，电源两端电压保持不变．闭合开关S，电流表、电压表均有示数；若再闭合开关S1，则下列说法中正确的是（ ）
A．电压表的示数变小
B．电流表的示数变大
C．电压表的示数不变
D．电压表的示数变大
2．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出AB、BC、AC两端的电压分别为UAB=3V，UBC=3V，UAC=6V，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电压值
C．改变电源电压，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值
3．如图所示的电路中，当开关闭合时，两灯都正常发光。一段时间后，其中一盏灯突然熄灭，且电压表的示数变为0.这时电路发生的故障可能是( )
A．灯泡L1短路 B．灯泡L2断路 C．电流表A1断路 D．电压表断路
4．如图所示，开关断开时电压表的示数为3V，开关闭合后，电压表的示数为2V，则L1两端的电压为（　　）
A．1V B．2V C．3V D．5V
5．如图所示，灯泡L1比L2亮，电压表V的示数为3.8 V，下列说法正确的是（ ）
A．V1示数为3.8 V
B．V1示数大于3.8V
C．V2示数小于3.8 V
D．V2示数大于3.8V
6．下列用电器的额定电流最接近5A的是（ ）
A．家用电冰箱 B．电视机
C．节能灯 D．空调
7．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变小，则（ ）
A．灯L可能变暗 B．灯L亮度可能不变 C．电阻R可能断路 D．电阻R可能短路

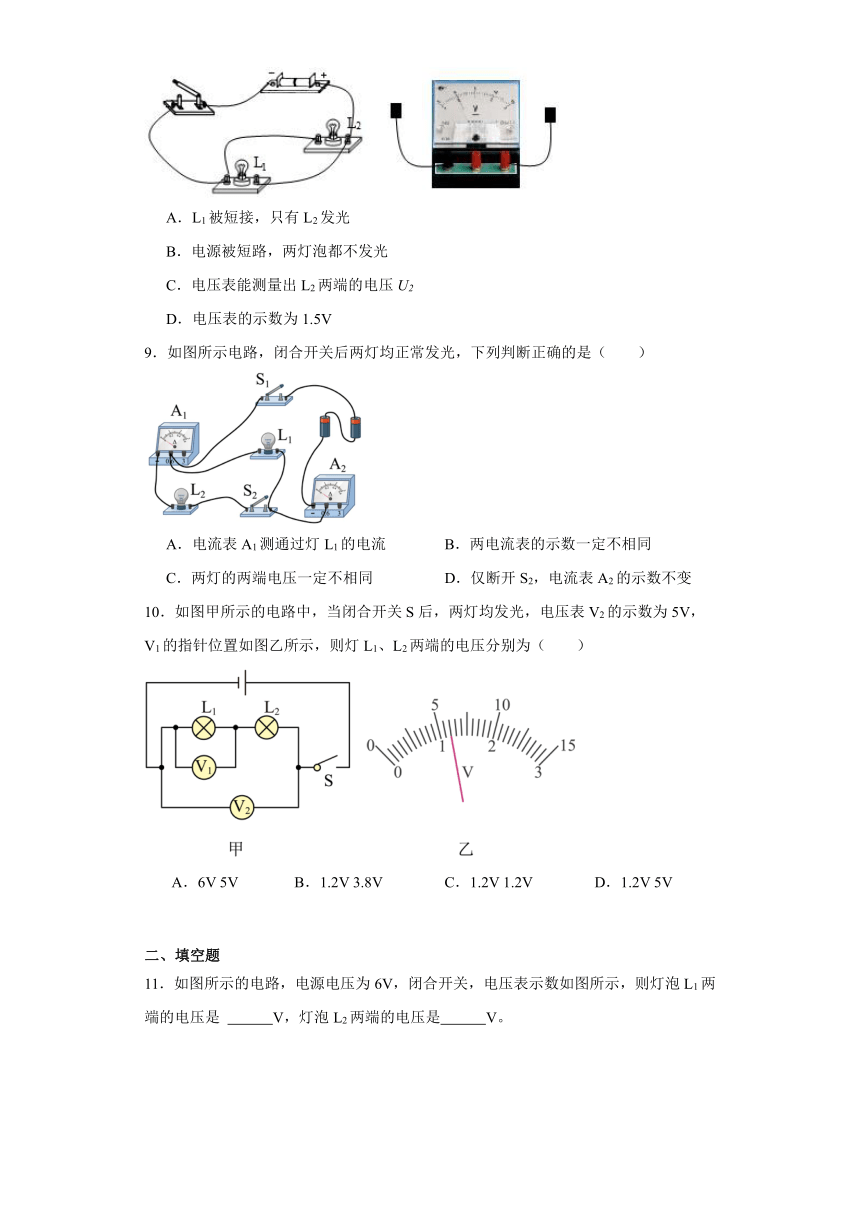

8．如图所示的电路中，电源电压3V，闭合开关后，L1、L2正常发光，若将手中的两个导线夹接在灯泡L1两端，则出现的现象及其描述正确的是（　　）
A．L1被短接，只有L2发光
B．电源被短路，两灯泡都不发光
C．电压表能测量出L2两端的电压U2
D．电压表的示数为1.5V
9．如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（　　）
A．电流表A1测通过灯L1的电流 B．两电流表的示数一定不相同
C．两灯的两端电压一定不相同 D．仅断开S2，电流表A2的示数不变
10．如图甲所示的电路中，当闭合开关S后，两灯均发光，电压表V2的示数为5V，V1的指针位置如图乙所示，则灯L1、L2两端的电压分别为（　　）

A．6V 5V B．1.2V 3.8V C．1.2V 1.2V D．1.2V 5V
二、填空题

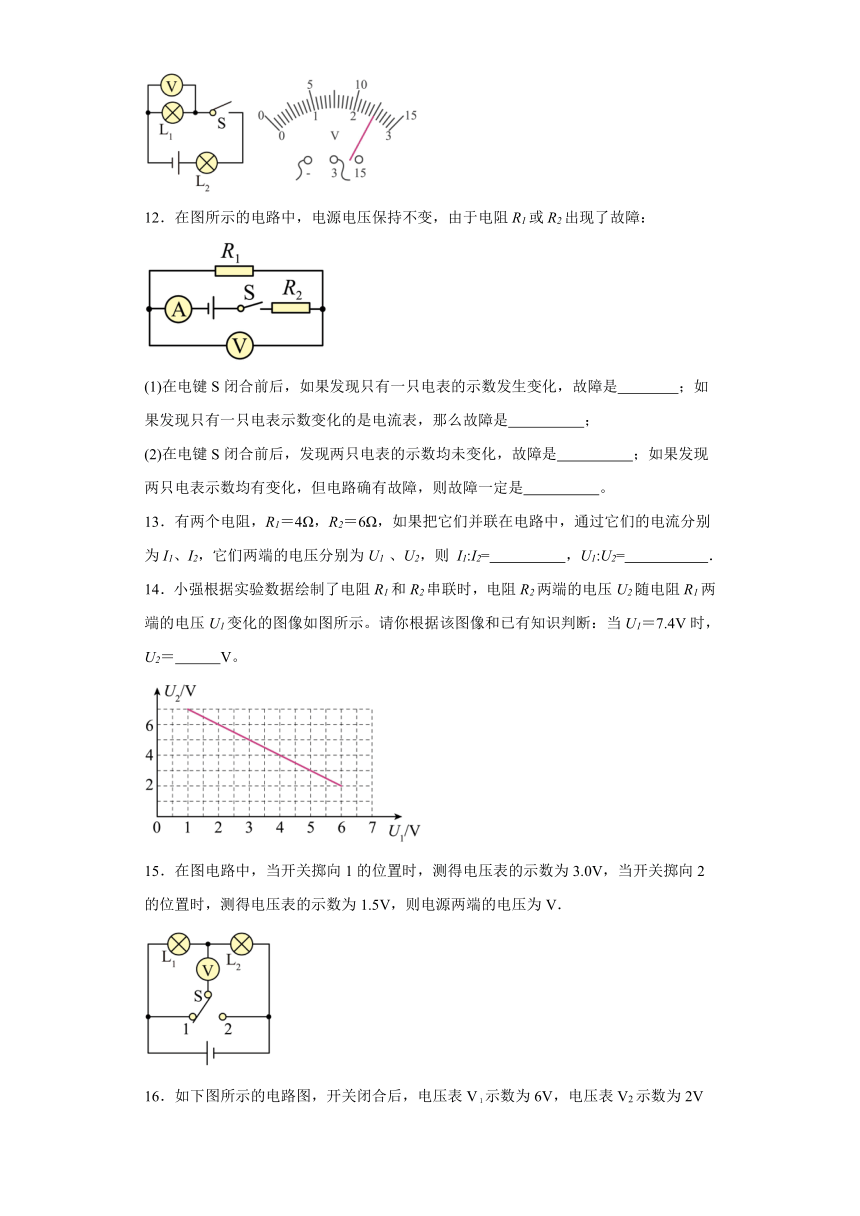

11．如图所示的电路，电源电压为6V，闭合开关，电压表示数如图所示，则灯泡L1两端的电压是 V，灯泡L2两端的电压是 V。
12．在图所示的电路中，电源电压保持不变，由于电阻R1或R2出现了故障：
(1)在电键S闭合前后，如果发现只有一只电表的示数发生变化，故障是 ；如果发现只有一只电表示数变化的是电流表，那么故障是 ；
(2)在电键S闭合前后，发现两只电表的示数均未变化，故障是 ；如果发现两只电表示数均有变化，但电路确有故障，则故障一定是 。
13．有两个电阻，R1＝4Ω，R2＝6Ω，如果把它们并联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1 、U2，则 I1:I2= ，U1:U2= ．
14．小强根据实验数据绘制了电阻R1和R2串联时，电阻R2两端的电压U2随电阻R1两端的电压U1变化的图像如图所示。请你根据该图像和已有知识判断：当U1＝7.4V时，U2＝ V。
15．在图电路中，当开关掷向1的位置时，测得电压表的示数为3.0V，当开关掷向2的位置时，测得电压表的示数为1.5V，则电源两端的电压为V．
16．如下图所示的电路图，开关闭合后，电压表V１示数为6V，电压表V2示数为2V
（1）求L1两端的电压
（2）若闭合S后，两灯正常发光，但是过了一段时间后只有L2灯熄灭，电压表V2的示数为0V，则有可能发生的故障为： .
17．如图所示电路，电源电压为6V，开关闭合后电压表的示数为2.8V，则灯L1两端的电压为 V，灯L2两端的电压为 V．
18．在图所示的电路中，除电阻R1、R2可能存在断路故障外，其它元件均完好。请根据下列要求，写出查找故障的操作方法及相应可观察到的现象。
（1）查找R1是否断路： ，若 ，则R1完好。
（2）查找R2是否断路： ，若 ，则R2断路。
三、作图题
19．请将如图实物电路连接完整，要求电压表测量灯泡L2两端的电压.
( )
四、实验题
20．探究串联电路中电压的规律。
器材：干电池2节，开关1个，电压表1个，滑动变阻器（20Ω 1A），定值电阻10Ω。
（1）学生在检查实验器材时发现电压表的指针位置如图甲所示，接下来要进行的操作是 ；
UAB/V UBC/V UAC/V
1.5 1.5 3
（2）问题解决后，开始按如图乙连接好电路，用开关试触时发现电压表的指针又如图所示，产生此现象的原因是 ；
（3）改正错误后，用电压表分别测量AB、BC、AC两端的电压，记录的数据如表3，据此分析实验过程中存在的不足之处，并加以改正或提出正确的做法。
①不足： ；
②改正或正确的做法： 。
参考答案：
1．C
2．D
3．C
4．A
5．A
6．D
7．D
8．C
9．B
10．B
11． 2.5 3.5
12． 电阻R1短路或电阻R1断路 电阻R1短路 电阻R2断路 电阻R2短路
13． 3∶2 1∶1
14．0.6
15．4.5
16． 4V L2短路
17． 2.8 3.2
18． 断开S2，闭合S1 A有示数 先闭合S1，后闭合S2 闭合S2时，A示数不变
19．
20． 将电压表指针调零 电压表正负接线柱接反了 根据一组数据（或选用的电阻阻值相同）得出的结论有偶然性 移动变阻器的滑片进行多次测量
