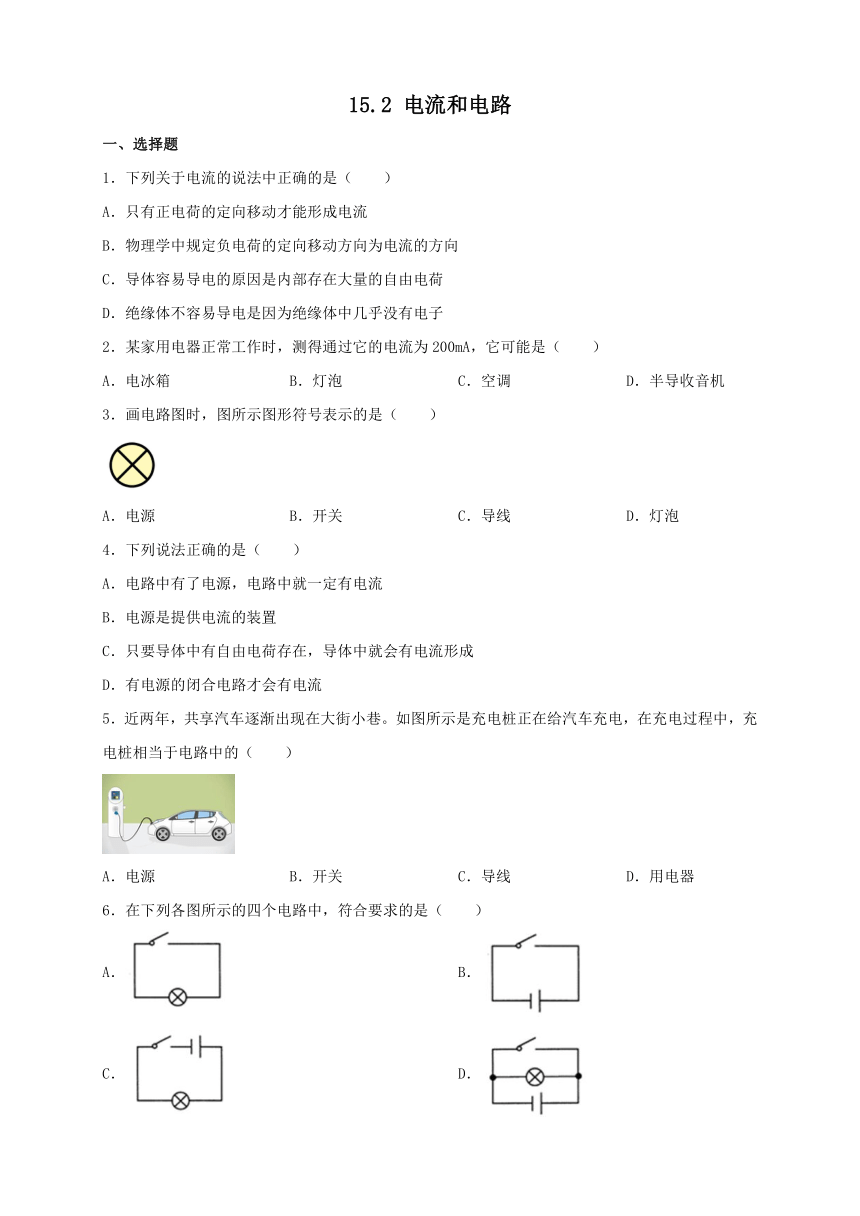

15.2 电流和电路
一、选择题
1．下列关于电流的说法中正确的是（　　）
A．只有正电荷的定向移动才能形成电流
B．物理学中规定负电荷的定向移动方向为电流的方向
C．导体容易导电的原因是内部存在大量的自由电荷
D．绝缘体不容易导电是因为绝缘体中几乎没有电子
2．某家用电器正常工作时，测得通过它的电流为200mA，它可能是（　　）
A．电冰箱 B．灯泡 C．空调 D．半导收音机
3．画电路图时，图所示图形符号表示的是（　　）
A．电源 B．开关 C．导线 D．灯泡
4．下列说法正确的是（　　）
A．电路中有了电源，电路中就一定有电流
B．电源是提供电流的装置
C．只要导体中有自由电荷存在，导体中就会有电流形成
D．有电源的闭合电路才会有电流
5．近两年，共享汽车逐渐出现在大街小巷。如图所示是充电桩正在给汽车充电，在充电过程中，充电桩相当于电路中的（　　）
A．电源 B．开关 C．导线 D．用电器
6．在下列各图所示的四个电路中，符合要求的是（　　）
A． B．
C． D．
7．如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒与验电器A的金属球接触后，再用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（　　）
A．丝绸摩擦过的玻璃棒带负电
B．验电器金属箔片张开，说明金属箔片带了异种电荷
C．验电器A中的正电荷通过金属棒流向验电器
D．金属棒中瞬间电流方向由A流向B
8．如图所示，开关S 闭合时，只有灯泡 L1 发光的电路是（　　）
A． B．
C． D．
9．如图电路，闭合开关S，灯泡L1、L2均发光。着把导线接在L2的两端，则（　　）
A．L1一定熄灭且已烧断 B．L1一定变亮且仍完好
C．L2一定熄灭且已烧断 D．L2一定熄灭但仍完好
10．图所示是一个简化了的玩具警车电路图 若只让电动机M工作，应（　　）
A．只闭合S1 B．只闭合S2
C．S1 S2都闭合 D．S1 S2都断开
二、填空题
11．在一个闭合电路的电源外部电流的方向是从电源　 　（填“正极到负极”或“负极到正极”）；金属导体中的电流方向与自由电子移动方向　 　（填“相同”或“相反”）。
12．如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。车钥匙其实就是一个　 　；给电动车充电时，电瓶相当于　 　（选填“电源”或“用电器”）。
13．毛皮摩擦过的橡胶棒带　 　电。如图示，闭合开关后，小灯泡正常发光，灯泡中的电流方向是由　 　（选填“a到b”或“b到a”）。
14．如图所示，开关的作用是控制电路的　 　。若将开关闭合，则造成电路　 　（填故障名称）。若将开关闭合，则造成电路短路的是　 　（填序号）号导线。
15．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家应在图中　 　（填“a” 或“b”）处剪断导线。拆除前起爆器上　 　（填“有”或“没有”）电流通过。
三、作图题
16．如图丙所示的电路图，用笔画线代替导线将实物图连接完整。（连线不得交叉）
17．根据如图所示的电路图，将图乙实物图补充完整。
18．根据实物图在方框内画出电路图
参考答案
1．C
2．B
3．D
4．D
5．A
6．C
7．D
8．A
9．D
10．A
11．正极到负极；相反
12．开关；用电器
13．负；b到a
14．通断；短路；②
15．a；没有
16．解：如图所示：
17．
18．解：如图所示；
