第六章电能 章节检测 华东师大版科学九年级上册（含答案）

华东师大版科学九年级上册 第六章电能 章节检测
一、单选题
1．如图所示，当开关闭合时，电路中的电流为1A，电压表V2的示数是l0V，定值电阻R的阻值为4Ω，电动机M的线圈电阻为1Ω，不计摩擦，下列说法正确的是（）
A．电压表V1的示数为4V
B．电路消耗的总功率是5W
C．通电lmin电流通过电动机产生的热量是60J
D．通电lmin电动机产生的机械能是360J
2．小明家的电热毯内的电阻丝断了，他爸爸把断了的电阻丝搭在一起，电热毯仍能使用，但不久搭接处又会烧断。搭接处烧断的原因是（　　）
A．电阻丝上搭接处电阻较小，造成局部过热
B．电阻丝上搭接处电阻较大，造成局部过热
C．电阻丝上搭接处电流比其他处电流小，造成局部过热
D．电阻丝上搭接处电流比其他处电流大，造成局部过热
3．下列说法中正确的是（　　）
A．我国家庭电路的电压值为220V
B．家庭电路中开关与其所控制的用电器是并联的
C．家庭电路中，同时工作的用电器越多，总电阻越大
D．家庭电路中，电流过大的原因一定是同时工作的用电器总功率过大
4．如图所示的做法中，符合安全用电原则的是 （　　）
A．同时使用多个大功率用电器
B．用干燥的木将人身上湿衣服的电线挑开
C．在电线上晾衣服
D．.用湿抹布擦发光的灯泡
5．某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（　　）
A．闭合开关前，滑片P应滑到B端
B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率
D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮
6．生活中掌握一些安全用电常识很有必要，下列做法中正确的是（　　）
A．将断路器接在火线上
B．用电器失火时，先用水灭火，再切断电源
C．将湿衣服直接晾在输电线上
D．发现有人触电时直接用手将触电者拉开
7．在装配“直流电动机模型”时，接上电源后，发现电动机不转动。下列有关分析错误的是（　　）
A．轴与轴之间摩擦过大 B．电池正负极接反了
C．线圈静止在平衡位置 D．电刷没有接触换向器
8．我国第三艘航空母舰“福建舰”采用电磁弹射起飞，它的弹射车与舰载机的前轮连接，并于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞。下列实验原理和电磁弹射相同的是（　　）
A． B．
C． D．
9．小明把台灯插头插在书桌边的插座上，闭合台灯开关后发现台灯不亮。为了找出故障原因，他把测电笔分别插入两个插孔进行检测，发现其中一孔能使测电笔氖管发光，另一孔不发光，而此时家里的其它电器都能正常工作，则故障原因可能是（　　）
A．书桌边的插座与零线断开 B．进户线零线断了
C．进户线火线上的保险丝烧断 D．书桌边的插座短路了
10．根据通电螺线管周围存在磁场的实验事实，某同学对地磁场产生的原因提出了一个假说：地磁场是由绕地球的环形电流引起的。下列选项中符合他假说的模型是（　　）
A．电流沿纬线由东向西
B．电流沿纬线由西向东
C．电流沿经线由北向南
D．电流沿经线由南向北

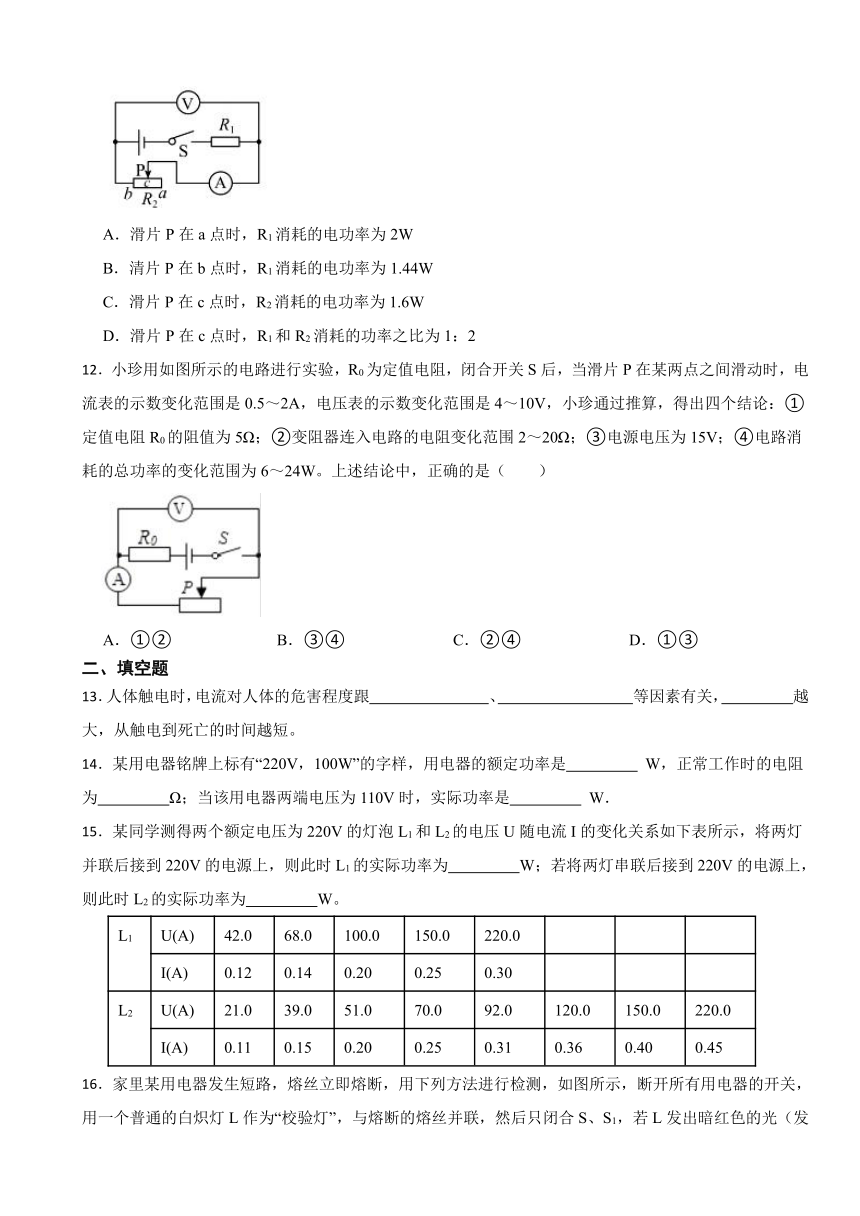

11．如图所示，电源电压为12V且保持不变，R1为定值电阻，R2为滑动变阻器(a、b为其两端点)。闭合开关S，当滑片P在a端时，电流表示数为0.1A，R2消耗的电功率为1W；当滑片P移动至某一位置c时，电压表示数为4V。下列说法正确的是（　　）
A．滑片P在a点时，R1消耗的电功率为2W
B．清片P在b点时，R1消耗的电功率为1.44W
C．滑片P在c点时，R2消耗的电功率为1.6W
D．滑片P在c点时，R1和R2消耗的功率之比为1：2
12．小珍用如图所示的电路进行实验，R0为定值电阻，闭合开关S后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～2A，电压表的示数变化范围是4～10V，小珍通过推算，得出四个结论：①定值电阻R0的阻值为5Ω；②变阻器连入电路的电阻变化范围2～20Ω；③电源电压为15V；④电路消耗的总功率的变化范围为6～24W。上述结论中，正确的是（　　）
A．①② B．③④ C．②④ D．①③
二、填空题
13．人体触电时，电流对人体的危害程度跟　 　、　 　等因素有关，　 　越大，从触电到死亡的时间越短。
14．某用电器铭牌上标有“220V，100W”的字样，用电器的额定功率是　 　 W，正常工作时的电阻为　 　Ω；当该用电器两端电压为110V时，实际功率是　 　 W．
15．某同学测得两个额定电压为220V的灯泡L1和L2的电压U随电流I的变化关系如下表所示，将两灯并联后接到220V的电源上，则此时L1的实际功率为　 　W；若将两灯串联后接到220V的电源上，则此时L2的实际功率为　 　W。
L1 U(A) 42.0 68.0 100.0 150.0 220.0 　 　 　
I(A) 0.12 0.14 0.20 0.25 0.30 　 　 　
L2 U(A) 21.0 39.0 51.0 70.0 92.0 120.0 150.0 220.0
I(A) 0.11 0.15 0.20 0.25 0.31 0.36 0.40 0.45
16．家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1，若L发出暗红色的光（发光不正常），说明L1　 　；只闭合S、S2，若L正常发光，说明 L2　 　。（都选填“正常”、“短路”或“断路”）
17．如图所示是小科家室内安装的带有漏电保护器的空气开关、三孔插座等设备的配电系统。
（1）图中灯泡与插座的连接方式是　 　；
（2）①②两处需接入空气开关和电能表，则①处应接　 　；
（3）用试电笔接触a孔中金属片，氖管　 　发光。（选填“会”或“不会”）
三、实验探究题
18．在“测量小灯泡的功率”实验中，电源为⒉节干电池，小灯泡标有“2.5V”字样。
（1）按图甲方式连接好电路，小赵刚要闭合开关时，同组同学提醒他的操作有一个不妥之处，请你帮他指出：　 　。
（2）闭合开关后，无论怎样调节滑动变阻器，小赵发现小灯泡始终不发光，电压表示数接近于3V保持不变，电流表示数始终为零，则故障原因可能是　 　。
（3）排除故障后，小赵闭合开关进行实验，当电压表示数为2.5V时，电流表示数如图乙所示，则小灯泡的额定功率为
　 　W。
19．实验桌上提供了符合要求的实验器材：已调零的电压表三块、电流表一块，未知阻值的定值电阻R1一只，电阻箱R2一个（电路图符号），电压恒定的电源一个，开关一个，导线若干．若利用以上提供的器材，设计实验证明：“当R1、R2串联在电路中，电阻R1的功率为P1，电阻箱R2的功率为P2，R1、R2的总功率为P，则P=P1+P2．”请按上述要求完成下列实验内容：
（1）在这个实验中，因变量是　 　 ；
（2）画出实验电路图；
（3）在这个实验中，改变自变量的方法是　 　；
（4）请完成第一次实验的完整步骤：按照电路图连接电路，电阻箱电阻调到阻值最大，　 　
（5）画出实验表格．
20．为了测定小灯泡的电功率，小明利用电压恒为3伏的电源、滑动变阻器、标有“2.5V”字样的小灯泡等器材按图甲方式连接电路进行实验，闭合开关并移动滑片P，获得相关数据如下表：
实验序号 电压/伏 电流/安 电功率/瓦
1 2.0 0.18 0.36
2 2.5 0.50
3 3.0 0.22 0.66
（1）完成实验2后，要想获得实验3的数据，则实验中滑片P的移动情况是　 　。
（2）请分析表中数据，确定小灯泡正常发光时电流表示数，并在图乙中画出此时电流表指针位置。
（3）在滑动变阻器滑片移动过程中，电路消耗的总功率、小灯泡的功率随电流变化如图丙所示，请判断随电流增大，滑动变阻器的功率大小变化是　 　。
四、解答题
21．如图所示为某学校办公楼空调设计的自动控制装置，R是热敏电阻，其电阻值随温度变化关系如下所示。已知继电器的线圈电阻R0=10Ω，控制电路电源电压为6V恒定不变。
温度t/℃ 0 5 10 15 20 25 30 35 40
电阻R/Ω 600 550 500 450 420 390 360 330 300
（1）当温度上升时，电流表的示数 　 　(填“增大”、“减小”或“不变”)。
（2）当继电器线圈中的电流为15mA时，继电器的衔铁恰好被吸合，空调启动，请计算对应的启动温度是多少
（3）为节约用电，夏季要适当升高空调的启动温度，下列方案可行的有 。(填字母)
A．减少线圈匝数 B．增大电源电压
C．在控制电路中串联一个电阻 D．将电磁铁水平向右移适当距离
答案解析部分
1．【答案】C
【解析】【解答】由电路图可知，定值电阻与电动机组成串联电路，电压表V测电源电压，电压表V1测电动机电压，（1）由 可知，电阻R两端电压UR=IR=1A×4Ω=4V，电动机两端电压UM=U﹣UR=10V﹣4V=6V，则电压表V1示数是6V，故A错误；（2）电路消耗的总功率P=UI=10V×1A=10W，故B错误；（3）通电1min电动机产生的热量Q=I2RMt=（1A）2×1Ω×60s=60J，故C正确；（4）通电lmin电动机产生的机械能：W机械=UIt﹣Q=6V×1A×60s﹣60J=300J，故D错误．
【分析】分析清楚电路结构，然后根据串联电路特点.欧姆定律.电功率公式及电功公式分析答题．
2．【答案】B
【解析】【分析】根据公式Q=I2Rt计算即可。
【解答】根据公式Q=I2Rt可知，当电流和通电时间相同时，产生的热量与电阻成正比。将断裂的电阻丝搭接在一起后，由于接头处比较松，因此搭接处的电阻会比别处大，因此产生的热量比别处多，更容易烧断，故B正确，而A、C、D错误。
故选B。
3．【答案】A
【解析】【分析】知道我国家庭电路的电压，电路中开关、用电器的连接方式，知道电阻并联的特点，以及家庭电路中电流过大的原因，可逐一对选项中的描述做出判断．
【解答】解：A、我国家庭电路的电压值为220V，故A正确；
B、家庭电路中开关与其所控制的用电器是串联的，这样才能实现有效控制，故B错误；
C、电阻并联时越并越小，所以家庭电路中，同时工作的用电器越多，总电阻越小，故C错误；
D、家庭电路中，电流过大的原因可能是同时工作的用电器总功率过大，也可能是短路，故D错误．
故选A．
4．【答案】B
【解析】【分析】根据家庭电路安全用电的知识判断。
【解答】A.同时使用多个大功率用电器，那么通过电路的电流会很大，容易引起空气开关跳闸，故A错误；
B.用干燥的木将人身上湿衣服的电线挑开，由于木杆干燥，因此人体不会接触火线，能够保证用电安全，故B正确；
C.在电线上晾衣服，如果电线外皮破损，那么会可能发生触电事故，故C错误；
D..用湿抹布擦发光的灯泡，可能会由于灯泡漏电造成触电事故，故D错误。
故选B。
5．【答案】B
【解析】【解答】A、闭合开关前，滑动变阻器应滑到B端，即阻值最大位置．故A正确；B、闭合开关后，小灯泡不发光的原因有很多，并不一定是小灯泡灯丝断了，故B错误；C、当电压表示数为2.5V时，测出通过小灯泡的电流，根据 可算出小灯泡的额定功率，故C正确；D、小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮，故D正确．故选B
【分析】闭合开关前，滑动变阻器应滑到电阻最大位置；闭合开关后，小灯泡不发光的原因有：小灯泡灯丝断路、小灯泡被短路、小灯泡接触不良、电源电压太小、滑动变阻器连入电路的电阻太大等原因；当电压表的示数为额定电压时，根据电流表的示数和公式P=UI即可求出小灯泡的额定功率；小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮。
6．【答案】A
【解析】【分析】（1）熔断器在火线上；（2）水是导体，不能带电救火；（3）湿物体是导体，接触带电体容易发生触电（4）由于人是导体，所以当人不能直接用手触摸电线。
【解答】解：A、熔断器接在火线上，当有人触电时熔断器断开，人会脱离火线，故A正确；
B、发现家用电器失火时，为防止人间接接触火线发生触电事故，必须先切断电源，然后再救火，不能带电用水救火，故B错误；
C、湿衣服属于导体，将湿衣服晾在电线上，很有可能发生触电事故，故C错误；
D、发现有人触电，应先切断电源，再抢救伤员，故D错误．
故选A．
7．【答案】B
【解析】【分析】电动机不转动，可能是受到的电磁力太小，也可能是受到的摩擦太大，或者在平衡位置受到的电磁力相互抵消，据此分析判断。
【解答】A.轴与轴之间摩擦过大，当摩擦力大于电磁力时，电动机不会启动，故A不合题意；
B.电池正负极接反了，那么通过电动机的电流方向会变化，只会改变电动机的转动方向，不会影响是否转动，故B符合题意；
C.线圈静止在平衡位置时，线圈两侧受到电磁力相互抵消，此时电动机不会转动，故C不合题意；
D.电刷没有接触换向器，那么电动机会转动一会，然后才会逐渐停止下来，故D不合题意。
故选B。
8．【答案】B
【解析】【分析】本题考查的是电流磁效应、磁场对通电导体有力的作用、电磁感应等实验。
电磁弹射器是利用了磁场对通电导体产生力的作用；根据通电导体在磁场中受到磁场力的作用分析解答。
【解答】
由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A.图中是奥斯特实验，证明了电流周围存在磁场，与电磁弹射器工作原理不一致，故A不符合题意；
B.图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射器的工作原理相同，故B符合题意；
C.图中是研究影响电磁铁磁性强弱的因素，是电流的磁效应，故C不符合题意；
D.图中没有电源，是闭合电路的部分导体在磁场中做切割磁感线运动，产生感应电流，为电磁感应实验，故D不符合题意。
故选B。
9．【答案】A
【解析】【分析】根据各个选项中的故障，推测可能出现的现象，哪个与题目描述一致，那么它就是正确选项。
【解答】A. 书桌边的插座与零线断开，台灯只与火线连通，不能构成通路，因此不发光。由于插座和其它用电器都是并联，那么此时对其它电路没有影响，所以都能正常工作，故A符合题意；
B.进户线零线断了，那么整个电路都不会形成通路，所有的用电器都不能工作，故B不合题意；
C.进户线火线上的保险丝烧断，那么整个电路都与火线断开，那么测电笔不会发光，用电器都不能工作，故C不合题意；
D.书桌边的插座短路了，那么整个电路都会发生断路，所有的用电器都不能工作，且保险丝会很快熔断，故D不合题意。
故选A。
10．【答案】A
【解析】【分析】根据安培定则分析即可。
【解答】将地球看作一个螺线管，地磁的N极在下端。右手握住螺线管，大拇指指向下端，此时弯曲的四指指尖向左，则环形电流的方向从右到左，也就是自东向西，故A正确，而B、C、D错误。
故选A。
11．【答案】C
【解析】【分析】（1）由图知R1、R2串联在电路中，电流表测电路中电流，电压表测R2两端电压，
当滑片P在某一端点a时，串联电路中电流处处相等，根据P=UI求出电压表示数，根据串联电路电压规律，求出R1两端电压，根据P=UI求R1消耗的电功率；
（2）由欧姆定律求出当滑片在a时，变阻器连入电路中的电阻及R1的电阻，滑片P在另一端b点时，即变阻器连入电路中的电阻为0，电路中只有R1，根据 求R1消耗的电功率；
（3）当滑片P移动至某一位置c时，根据串联电路电压的规律，求R1的电压，根据求出此时电路中的电流，分别根据P=UI求R2和R1消耗的电功率。
（4）根据前面的结果计算出滑片在c点时两个电阻的功率之比。
【解答】由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
A.当滑片P在某一端点a时，电流表示数为0.1A，
串联电路中电流处处相等，即I=I1=I2=0.1A，
R2消耗的电功率为1W；
此时R2两端电压：；
R1两端电压：U1=U-U2=12V-10V=2V，
R1消耗的电功率：P1=U1I1=2V×0.1A=0.2W，故A错误；
B.当滑片在a时，变阻器连入电路中的电阻：；
R1的电阻，
滑片P在另一端b点时，即变阻器连入电路中的电阻为0，电路中只有R1，
消耗的电功率为：，故B错误；
C.当滑片P移动至某一位置c时，电压表示数U′2=4V，
则R1的电压：U′1=U-U′2=12V-4V=8V，
此时电路中的电流：；
滑片P在c点时，R2消耗的电功率：P′2=U′2I′=4V×0.4A=1.6W，故C正确；
滑片P在c点时，R1消耗的电功率：P′1=U′1I′=8V×0.4A=3.2W；
则R1和R2消耗的功率之比：P′1：P′2=3.2W：1.6W=2：1，故D错误。
故选C。
12．【答案】C
【解析】【分析】由电路图可知，滑动变阻器与定值电阻串联，电流表测电路电流，电压表测滑动变阻器两端电压；滑动变阻器接入电路阻值越大，电路电流越小，电压表示数越大；
【解答】（1）电流表示数变化范围是0.5A～2A，电压表的示数变化范围4V～10V，I=U/R，则滑动变阻器接入电路的阻值为：R滑=4V/2A=2Ω，R滑′=10V/0.5A=20Ω，则变阻器连入电路的阻值变化范围为2Ω～20Ω，故②正确；
（2）由I=U/R，电源电压U=UV+IR，即U=4V+2A×R，U=6V+0.5A×R，解得：R=4Ω，U=12V，故①③错误；
（3）电路消耗的最大电功率P最大=UI最大=12V×2A=24W，电路消耗的最小电功率P最小=UI最小=12V×0.5A=6W，则电路消耗的总功率的变化范围约为6W～24W，故④正确；
故选：C
13．【答案】电流的大小；通电时间长短；电流
【解析】【分析】人体触电时，电流对人体的危害程度跟电流的大小、通电时间等因素有关，触电时间越长、触电电流越大对人体的伤害越大。
【解答】人体触电时，电流对人体的危害程度跟电流的大小、通电时间等因素有关，电流越大，从触电到死亡的时间越短；
故答案为：电流的大小；通电时间长短；电流。
14．【答案】100；484；25
【解析】【解答】由铭牌“220V 100W”知用电器的额定电压U=220V，额定功率P=100W；
由 可得，灯泡的电阻：
= =484Ω，
接到110V的电路上，灯泡的实际功率为：
= =25W．
【分析】由用电器铭牌可知用电器的额定电压及额定功率，根据 ，再根据 计算灯泡两端的电压为110V时的实际功率．
15．【答案】66；17.5
【解析】【分析】（1）从表格中找到实际电压为220V时通过灯泡L1的电流，然后根据P1=UI计算实际功率；
（2）当两个灯泡串联时，通过它们的电流相等，且二者电压之和等于总电压220V，从表格中找到符合条件的两组数据，进而确定这时通过灯泡L2的实际电流，最后根据P2=U'2I'2计算实际功率。
【解答】（1）将两灯并联后接到220V的电源上，两个灯泡的电压均等于220V，此时L1的实际功率为其额定功率，根据表格数据可得L1的实际功率为P1=UI=220V×0.30A=66W；
（2）若将两灯串联后接到220V的电源上，则此时需要在表格数据中找到电流相同、两个灯泡两端电压加起来等于220V的数据，即“150V 0.25A”和“70V 0.25A”，故此时L2的实际功率为P2=U'2I'2=70V.×0.25A=17.5W。
16．【答案】正常；短路
【解析】【分析】（1）当灯泡的电压等于电源电压220V时正常发光；
（2）在串联电路中，总电压等于各处电压之和，其中每个用电器的电压都会小于总电压。
【解答】只闭合S、S1，这时灯泡L与灯泡L1串联，根据串联电路的电压特点可知，它们两个灯泡的实际电压都会小于220V，因此它们的亮度都会变小，即发出暗红色的光，说明灯泡L1正常；
只闭合S、S2时，灯泡L与灯泡L2串联，如果L正常发光，说明它两端的电压等于220V，那么灯泡L2分得的电压为0且电路为通路，只能是灯泡L2短路。
故答案为：正常；短路
17．【答案】（1）并联
（2）电能表
（3）会
【解析】【分析】（1）家庭电路中各电路的连接方式为并联；
（2）电能表一般装在空气开关外侧；
（3）试电笔遇到火线中的电流才会发光；
【解答】（1） 灯泡与插座的连接方式是并联；
（2）电能表一般装在空气开关外侧，故1为电能表；
（3）a孔与火线相连，故氖管发光。
18．【答案】（1）滑动变阻器滑片没有处在阻值最大处
（2）小灯泡断路
（3）1.05
【解析】【分析】（1）在闭合开关前，为了避免电流过大而烧坏用电器，要求变阻器的滑片要调到阻值最大的位置；
（2）在测量灯泡电功率的实验中，如果灯泡发生断路，那么电压表就串联在电路中。由于电压表的内阻很大，因此通过灯泡的电流很小，因此灯泡不发光。由于串联电路电压与电阻成正比，因此电压表的示数接近电源电压3V。
（3）根据图乙确定灯泡的额定电流，然后根据P=UI计算灯泡的额定功率。
【解答】（1）按图甲方式连接好电路，小赵刚要闭合开关时，同组同学提醒他的操作有一个不妥之处，即：滑动变阻器滑片没有处在阻值最大处。
（2）闭合开关后，无论怎样调节滑动变阻器，小赵发现小灯泡始终不发光，电压表示数接近于3V保持不变，电流表示数始终为零，则故障原因可能是：小灯泡断路。
（3）根据图乙可知，电流表选择量程0~0.6A，分度值为0.02A，则灯泡的额定电流为0.42A，则灯泡的额定功率为：P=UI=2.5V×0.42A=1.05W。
19．【答案】（1）P　
（2）实验电路图如图所示：
（3）调节电阻箱接入电路中的阻值
（4）闭合开关，调节电阻箱接入电路的阻值为R21，读出电压表V1的示数U1，电压表V2的示数U2，电压表V3的示数U3，电流表的示数I，并记在表格中．根据公式P=UI，分别计算出对应的功率P1、P2、P，并记在表格中　．
（5）实验数据记录表：
I/A
U1/V
U2/V
U3/V
P1/W
P2/W
（P1+P2）/W
P/W
【解析】【解答】解：（1）该实验是证明当R1、R2串联在电路中，电阻R1的功率为P1，电阻箱R2的功率为P2，R1、R2的总功率为P，则P=P1+P2．因此电阻是自变量，电功率是因变量；
（2）实验电路图如图所示：
（3）在该实验中调节滑动变阻器可以改变电路中的电阻大小，从而达到改变自变量的目的；
（4）实验步骤：
①按电路图连接电路．
②闭合开关，调节电阻箱接入电路的阻值为R21，读出电压表V1的示数U1，电压表V2的示数U2，电压表V3的示数U3，电流表的示数I，并记在表格中．根据公式P=UI，分别计算出对应的功率P1、P2、P，并记在表格中．
故答案为：（1）P；
（2）电路图如上图；
（3）调节电阻箱接入电路中的阻值．
（4）闭合开关，调节电阻箱接入电路的阻值为R21，读出电压表V1的示数U1，电压表V2的示数U2，电压表V3的示数U3，电流表的示数I，并记在表格中．根据公式P=UI，分别计算出对应的功率P1、P2、P，并记在表格中．
【分析】根据控制变量法，要使通过电路的电流保持不变，必须把电阻箱与滑动变阻器和电流表串联起来，然后利用电压表测出电阻箱和R2两端的电压，根据P=UI分析比较即可．
20．【答案】（1）滑片P移至最左端
（2）
（3）先增大后减小至零
【解析】【分析】（1）根据电压表的示数变化确定电流的变化，然后根据“电流与电阻的反比关系”确定变阻器的阻值大小变化，最终确定滑片的移动方向。
（2）首先根据计算出正常发光时通过灯泡的电流，再根据乙图确定选择的量程和分度值，最终确定指针的位置。
（3）根据丙图，利用公式P变=P总-PL确定滑动变阻器功率的变化规律。
【解答】（1）从实验2到实验3，电压表的示数从2.5V变成3V，则电压表的示数增大，根据公式U=IR可知，通过灯泡的电流增大，则电路的总电阻变小，即变阻器的阻值变小，因此滑片向左移动。因为此时电压表的示数等于电源电压，则变阻器接入的阻值为零，那么滑片向左移动到最左端。
（2）小灯泡正常发光时的电流。
根据乙图可知，电流表选择量程0~0.6A，分度值为0.02A，那么电流表的指针应该在0.2处，如下图所示：
（3）根据丙图可知，当电流相等时，AB上的点对应总功率，曲线上的点对应灯泡的功率，根据P变=P总-PL可知，两个点之间纵坐标的距离差就是变阻器的功率。因为图像中对应两点的距离先变大后变小，所以滑动变阻器的电功率先增大后变小到零。
21．【答案】（1）增大
（2）解：I=15mA=0.015A
R总=U/I=6V/0.015A=400Ω
R=R总-R0=400Ω-10Ω=390Ω
据表所示，当R=390Ω，t=25℃。
答：启动温度是25℃
（3）A；C
【解析】【分析】（1）根据表格确定温度升高时热敏电阻的阻值变化，再根据R总=R+R0分析总电阻的变化，根据欧姆定律分析总电流的变化即可。
（2）首先根据计算出此时的总电阻，再根据 R=R总-R0 计算此时热敏电阻的阻值，最后根据表格确定此时的温度即可。
（3）根据影响电磁铁磁场强弱的因素分析解答。
【解答】（1）当温度上升时，热敏电阻R的阻值减小，根据R总=R+R0可知，总电阻减小。根据公式可知，此时通过电流表的示数增大。
（3）当空调的启动温度升高时，热敏电阻的阻值减小，那么总电阻减小，而总电流增大，则不用等到这个温度就会启动。为了不让电磁铁吸合开关，那么需要减小电磁铁的磁场强度，即减小线圈匝数，或在控制电路中串联电阻而减小电流，或者减小控制电路的电压，故A、C正确，B错误；
将电磁铁水平向右移动距离后，动力臂更长了，因此电磁铁的磁力的作用效果会更明显，故D错误。
故选AC。
