中小学教育资源及组卷应用平台

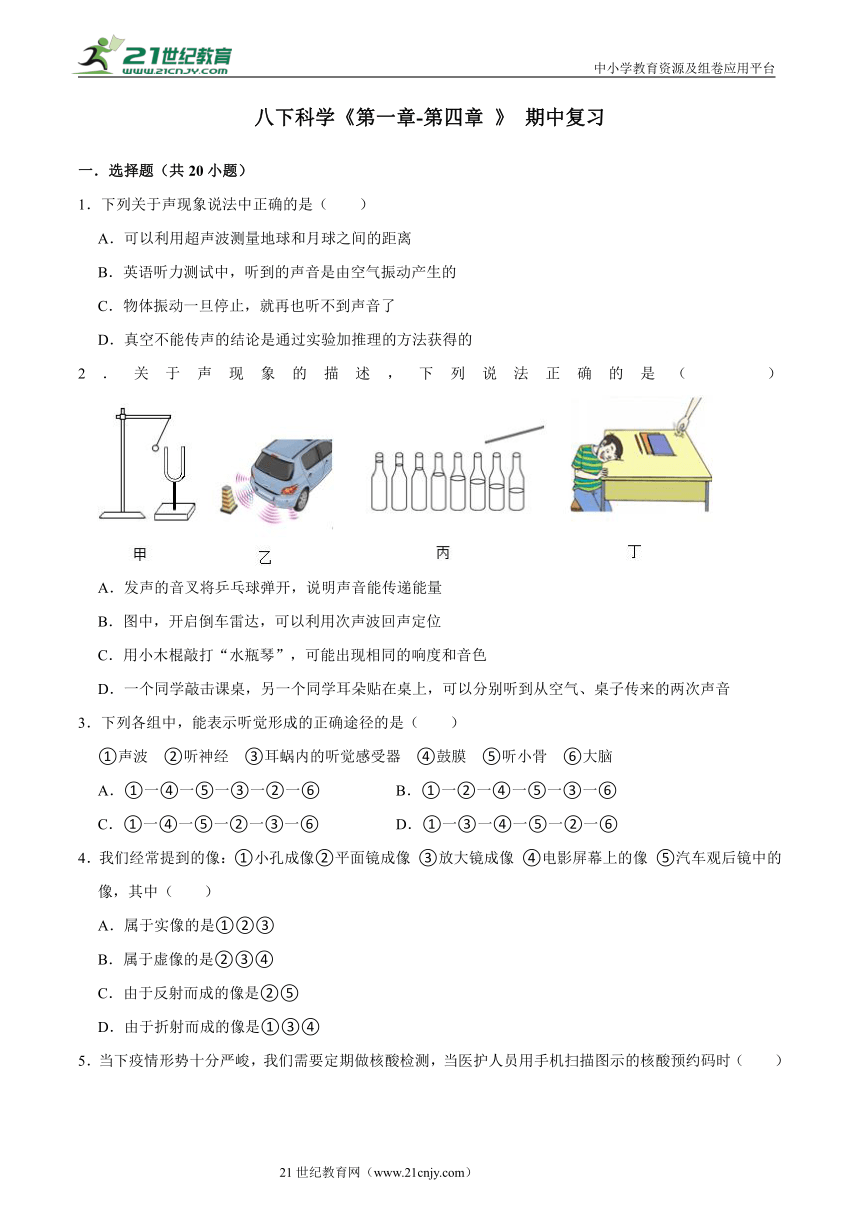

八下科学《第一章-第四章 》 期中复习
一．选择题（共20小题）
1．下列关于声现象说法中正确的是（ ）
A．可以利用超声波测量地球和月球之间的距离
B．英语听力测试中，听到的声音是由空气振动产生的
C．物体振动一旦停止，就再也听不到声音了
D．真空不能传声的结论是通过实验加推理的方法获得的
2．关于声现象的描述，下列说法正确的是（ ）
A．发声的音叉将乒乓球弹开，说明声音能传递能量
B．图中，开启倒车雷达，可以利用次声波回声定位
C．用小木棍敲打“水瓶琴”，可能出现相同的响度和音色
D．一个同学敲击课桌，另一个同学耳朵贴在桌上，可以分别听到从空气、桌子传来的两次声音
3．下列各组中，能表示听觉形成的正确途径的是（ ）
①声波 ②听神经 ③耳蜗内的听觉感受器 ④鼓膜 ⑤听小骨 ⑥大脑
A．①一④一⑤一③一②一⑥ B．①一②一④一⑤一③一⑥
C．①一④一⑤一②一③一⑥ D．①一③一④一⑤一②一⑥
4．我们经常提到的像：①小孔成像②平面镜成像 ③放大镜成像 ④电影屏幕上的像 ⑤汽车观后镜中的像，其中（ ）
A．属于实像的是①②③
B．属于虚像的是②③④
C．由于反射而成的像是②⑤
D．由于折射而成的像是①③④

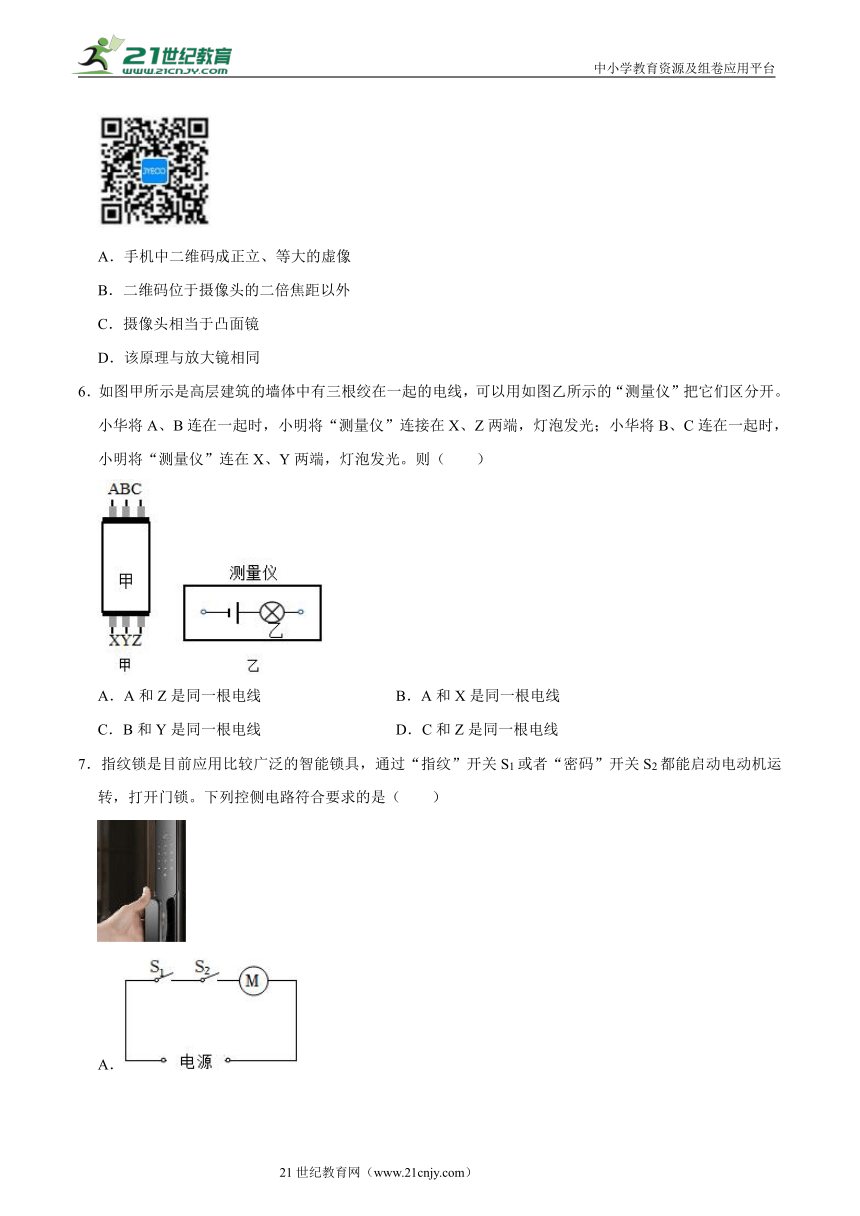

5．当下疫情形势十分严峻，我们需要定期做核酸检测，当医护人员用手机扫描图示的核酸预约码时（ ）
A．手机中二维码成正立、等大的虚像
B．二维码位于摄像头的二倍焦距以外
C．摄像头相当于凸面镜
D．该原理与放大镜相同
6．如图甲所示是高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。则（ ）
A．A和Z是同一根电线 B．A和X是同一根电线
C．B和Y是同一根电线 D．C和Z是同一根电线

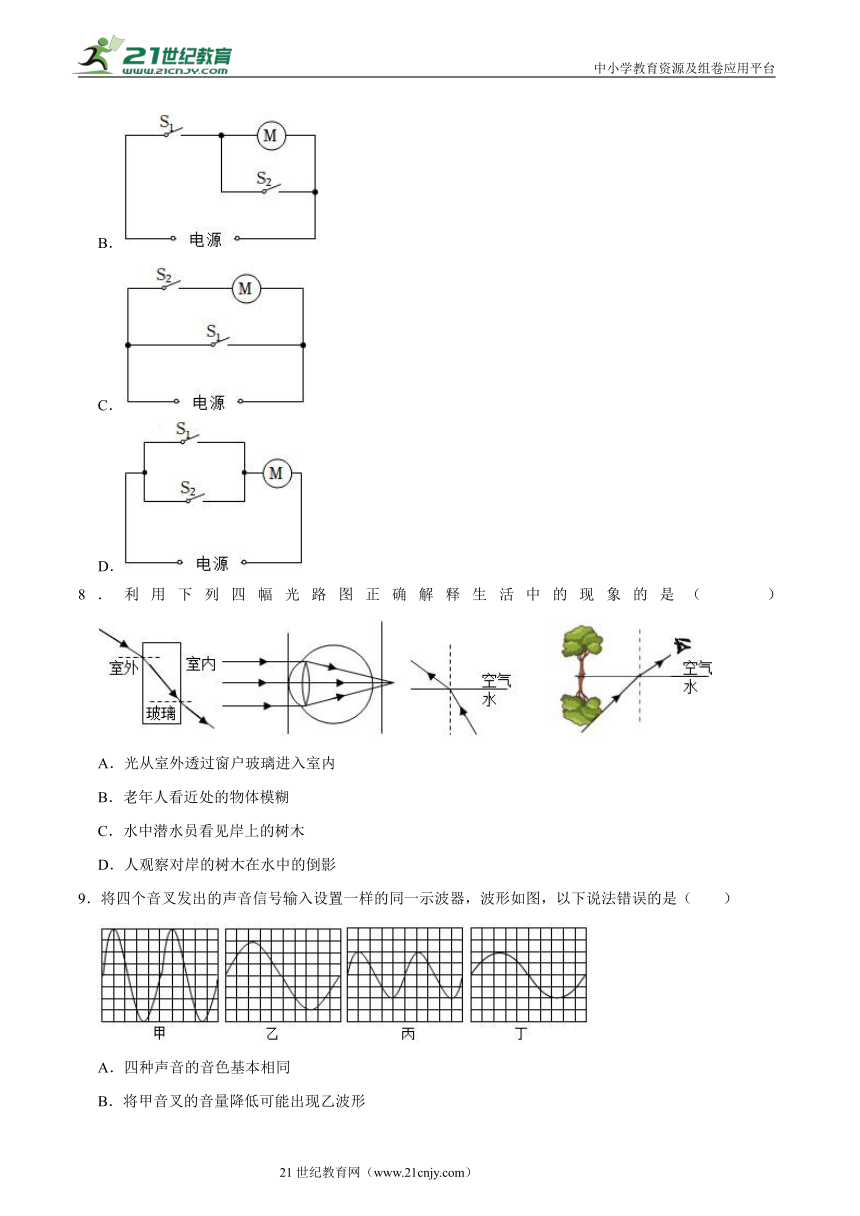

7．指纹锁是目前应用比较广泛的智能锁具，通过“指纹”开关S1或者“密码”开关S2都能启动电动机运转，打开门锁。下列控侧电路符合要求的是（ ）
A．
B．
C．
D．
8．利用下列四幅光路图正确解释生活中的现象的是（ ）
A．光从室外透过窗户玻璃进入室内
B．老年人看近处的物体模糊
C．水中潜水员看见岸上的树木
D．人观察对岸的树木在水中的倒影
9．将四个音叉发出的声音信号输入设置一样的同一示波器，波形如图，以下说法错误的是（ ）
A．四种声音的音色基本相同
B．将甲音叉的音量降低可能出现乙波形
C．乙音叉的音调比丙低
D．丙音叉的响度和丁相同

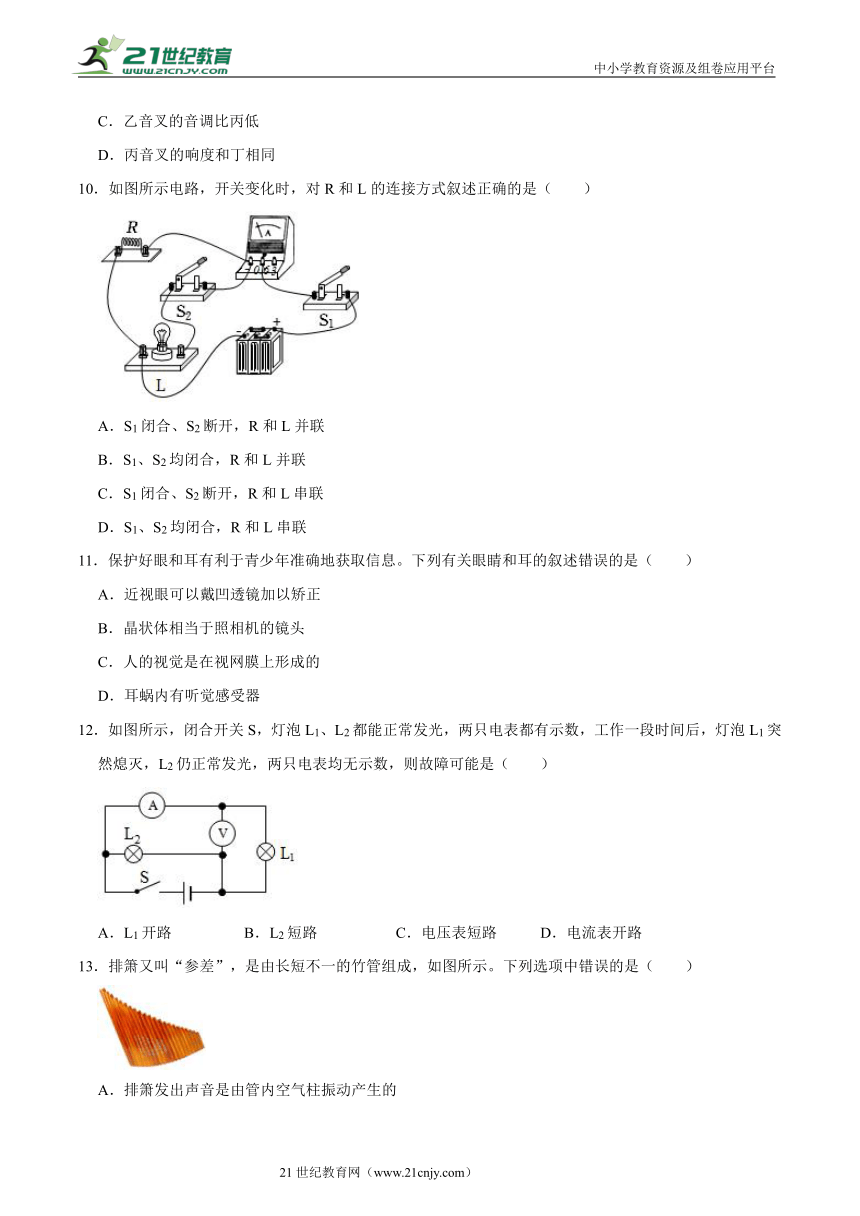

10．如图所示电路，开关变化时，对R和L的连接方式叙述正确的是（ ）
A．S1闭合、S2断开，R和L并联
B．S1、S2均闭合，R和L并联
C．S1闭合、S2断开，R和L串联
D．S1、S2均闭合，R和L串联
11．保护好眼和耳有利于青少年准确地获取信息。下列有关眼睛和耳的叙述错误的是（ ）
A．近视眼可以戴凹透镜加以矫正
B．晶状体相当于照相机的镜头
C．人的视觉是在视网膜上形成的
D．耳蜗内有听觉感受器
12．如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L1突然熄灭，L2仍正常发光，两只电表均无示数，则故障可能是（ ）
A．L1开路 B．L2短路 C．电压表短路 D．电流表开路
13．排箫又叫“参差”，是由长短不一的竹管组成，如图所示。下列选项中错误的是（ ）
A．排箫发出声音是由管内空气柱振动产生的
B．竹管长度参差不齐目的是改变声音的响度
C．演唱会会上，观众手机静音是从声源处减弱嗓音
D．悦耳动听的萧声可能是噪音

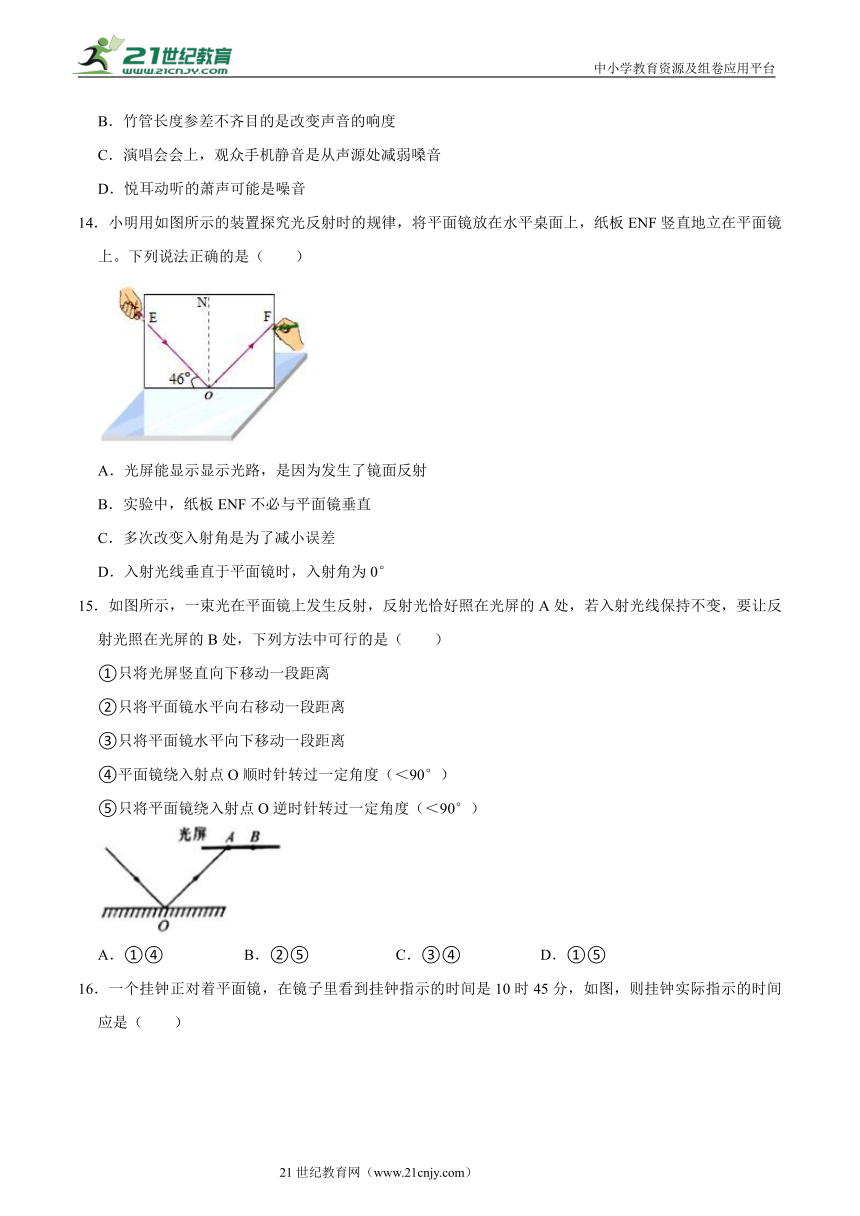

14．小明用如图所示的装置探究光反射时的规律，将平面镜放在水平桌面上，纸板ENF竖直地立在平面镜上。下列说法正确的是（ ）
A．光屏能显示显示光路，是因为发生了镜面反射
B．实验中，纸板ENF不必与平面镜垂直
C．多次改变入射角是为了减小误差
D．入射光线垂直于平面镜时，入射角为0°
15．如图所示，一束光在平面镜上发生反射，反射光恰好照在光屏的A处，若入射光线保持不变，要让反射光照在光屏的B处，下列方法中可行的是（ ）
①只将光屏竖直向下移动一段距离
②只将平面镜水平向右移动一段距离
③只将平面镜水平向下移动一段距离
④平面镜绕入射点O顺时针转过一定角度（＜90°）
⑤只将平面镜绕入射点O逆时针转过一定角度（＜90°）
A．①④ B．②⑤ C．③④ D．①⑤
16．一个挂钟正对着平面镜，在镜子里看到挂钟指示的时间是10时45分，如图，则挂钟实际指示的时间应是（ ）
A．10时45分 B．7时15分 C．7时45分 D．1时15分
17．如图所示是艺术体操训练房的俯视图，训练房的北墙有一大平面镜，当老师从室外进入到图示位置时，甲、乙、丙、丁四位同学能通过平面镜观察到老师的是（ ）
A．甲同学 B．甲、乙同学 C．丙、丁同学 D．丁同学
18．如图所示，下列说法正确的是（ ）
A．只闭合S2和S3时，电灯L1和L2并联，电流表测通过L1的电流
B．只闭合S1和S2时，灯L2短路，电流表测通过L1的电流
C．开关S1、S2、S3都闭合时，形成了短路，L1和L2将烧坏
D．只闭合开关S1和S2时，L1和L2并联，电流表测L1、L2的电流之和
19．如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图乙所示。则下列判断正确的是（ ）
A．图线A是电阻R1的I﹣U关系图象
B．电源电压为18V
C．R1的阻值是15Ω
D．滑动变阻器R2的最大阻值为30Ω
20．如图所示，电源电压保持不变，R0为定值电阻，闭合开关S，电压表的示数为U0，移动变阻器R的滑片P，使得变阻器的电阻值减小为原来的时，电压表的示数将由U0增大到2U0，则下列说法中错误的是（ ）
A．通过变阻器R的电流增大为原来的2倍
B．R：R0＝3：1
C．变阻器R两端的电压减为原来的
D．当滑片P滑动变阻器R的最右端时，电压表示数为4U
二．填空题（共9小题）
21．有下列六种材料：①锗，②石墨，③橡胶，④汽油，⑤陶瓷，⑥铜丝，⑦硅，⑧盐水，其中属于导体的是 ，属于绝缘体的是 ，属于半导体的是 。
22．艺术节上，小蛟用吉他伴奏优美的乐曲。演奏前先要调节振动琴弦的长短和松紧，这样做的目的是改变琴弦振动的 （选填“频率”或“幅度”），从而改变声音的 （选填“音调”或“响度”或“音色”）特性；在弹奏的过程中，小川伴随拍子敲击吉他面板模仿鼓声，但观众能听出并不是真正的鼓声，这是因为吉他面板和鼓面发出声音的 （选填“音调”或“响度”或“音色”）不同。同样力度敲击吉他面板，在小音乐教室听到的声音比在艺术馆声音响亮，这是因为在小音乐教室声波经过多次 ，使回声跟原来的声音混在一起造成的。
23．如图为某均匀金属薄板，现测得接线柱A、B之间的电阻为R．如果将该电阻板均匀分成9块，并挖去其中一小块，则此时A、B之间的电阻变为 R。
24．小金在探究“电流跟两端电压的关系”时，将记录整理的实验数据绘制成I﹣U关系图像。两个电阻串联后，通过电阻甲的电流为0.2A时，乙电阻两端的电压是 V；若这两个电阻并联后接在3伏电源上，干路中的电流为 A。
25．中国力争在2030年前实现“碳达蜂”。为了践行绿色低碳发展，推行纯电动汽车（如图）。在给汽车蓄电池充电过程中，汽车的蓄电池相当于电路中的 ；行驶中的电动汽车速度用流经电机的电流的大小来控制。驾驶员踩“油门”，其作用相当于改变了电路中的 来改变电流大小的。
26．图1是人眼的结构示意图。我们看物体时，是通过睫状肌的伸缩来调节晶状体的弯曲程度，即改变晶状体的焦距，使远近不同的物体都能在视网膜上形成清晰缩小的实像。同时眼睛的瞳孔也能改变大小，以控制进入眼睛的光线量，起到保护视网膜作用。
（1）眼睛像一架照相机，晶状体和角膜的组合体相当于照相机结构中的 。
（2）小明看远处物体时的成像情况如图2所示，则小明矫正视力时需要佩戴图3中的 （选填“甲”或“乙”）眼镜。
（3）人刚走进光线较暗电影院时，需要经过﹣段时间后才可看见周围的物体。这一变化过程，眼球中的瞳孔在逐渐 （选填“变大”“不变”或“变小”）。
27．部分同学不注重科学用眼，造成眼睛近视。
（1）为加强学生护眼意识，学校每学期会开展一次视力检查。如图所示，小明正在检查视力，要求人眼与视力表在镜中的像相距5m，则小明眼睛与视力表的距离L为 m。小明站起向平面镜靠近，此时他在镜中像的大小 （选填“变大”或“变小”或“不变“），所观察到的是一个 （选填“实像”或“虚像”）。
（2）视力检查结束后，同学们在走廊上眺望远方，此时晶状体变 （选填“厚”或“薄”），晶状体的焦距变 （选填“大”或“小”）。
28．丝绸与玻璃棒摩擦后，玻璃棒因为 （填“得到”或“失去”）电子，带上了 电荷，将该玻璃棒靠近悬挂的轻质小球A，出现如图所示现象，则判断小球A的带电性 。
29．小明用如图所示实验装置来探究凸透镜的成像规律，他依次把蜡烛、凸透镜、光屏放在光具座上如图所示的位置，并调整好三者的中心在同一高度。
（1）小明点燃蜡烛后，无论怎样移动光屏，光屏上都没出现烛焰的像。但在放光屏一侧通过凸透镜可以看到烛焰的像。此凸透镜的焦距 （选填“大于”“等于”或“小于”）15厘米。
（2）小明将蜡烛移至零刻度处，凸透镜位置不变，当把光屏放回如图所示位置时，在光屏上看到了烛焰模糊的像，当把光屏向远离凸透镜的方向移动一定距离后，在光屏上看到烛焰清晰的像，此时像的性质是倒立、 （选填“放大”“等大”或“缩小”）的实像。在看到清晰像后，保持蜡烛和光屏的位置不变，将凸透镜向 （选填“靠近”或“远离”）光屏的方向移动，在光屏上可以再次看到烛焰清晰的像。
三．作图题（共2小题）
30．如图，一条光线经平面镜反射后射向凹透镜，反射光线恰好与凹透镜的主光轴平行。请在图中画出，射向平面镜的入射光线，标出入射角的度数。
31．如图所示，一条光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线。
四．实验探究题（共1小题）
32．小明利用图甲所示的电路做“探究通过导体的电流与导体电阻的关系”的实验。他使用的器材有：两节干电池，阻值为5Ω（R1）、10Ω（R2）、20Ω（R3）的定值电阻、“15Ω 1A”的滑动变阻器、电流表、电压表和开关各一只，导线若干。
（1）根据图甲所示的电路，请用笔画线代替导线，将图中实物电路连接完整
（2）电路中滑动变阻器的作用是 。
（3）正确连接好电路后，小明首先将R1接入电路，移动滑动变阻器滑片使R1两端的电压为1.5V，读出电流表的示数。
①小明将用R2替换R1接入电路，接下来他应该进行的操作是 ，读出电流表的示数。
②小明用R3替换R2接入电路进行实验，发现无论怎样移动滑动变阻器，R3两端的电压始终无法达到1.5V，经检查，电路连接无误，各元件均完好。请你帮他找出一种可能的原因 。
③选用不同阻值的电阻多次实验的目的是 。
五．计算题（共1小题）
33．声呐是声音的一种重要利用。声呐发出声波碰到的目标如果是运动的，反射回来的声波（下称“回声”）的音调就会有所变化，它的变化规律是：如果回声的音调变高，说明目标正向声呐靠拢；如果回声的音调变低，说明目标远离声呐。
（1）如果停在海水中的潜艇A发出的声波信号在10s内接收到经B潜艇反射回来的信号，且信号频率不变，则潜艇B与潜艇A的距离s1是多少？（声波在海水中传播速度为1500m/s）
（2）停在海水中的潜艇A继续监控潜艇B，突然接到潜艇B反射回来的声波频率是变高的，且测出潜艇B的速度是30m/s，方向始终在潜艇A、B的连线上，经一分钟后潜艇B与潜艇A的距离s2为多少？
六．解答题（共2小题）
34．如图是一个保温箱温度显示器电路图如图甲所示，其原理是利用电压表的示数表示保温箱内的温度，温度越高电压表的示数越大。已知电源电压恒定为4V，R0为定值电阻，R1是热敏电阻，图乙是它的阻值﹣温度的关系图像。电压表的量程为0～3V，当保温箱内温度为60℃时，电压表的示数是2.5V，通过计算说明：
（1）求60℃时，电路中的电流为多少？
（2）定值电阻R0的阻值是多少？
（3）若将R0换用阻值更小的电阻，则保温箱内能显示的最高温度将 （选填“升高”、“降低”或“不变”）。
35．小敏看到超载车损坏公路的新闻报道，设计了一个称量车重的模拟电路，将载重量转化成电流表示数，如图甲。电路由电源、称重计（电流表、量程0～0.6A）、定值电阻R0，滑动变阻器R1、弹簧和开关组成。已知电源电压8伏，滑动变阻器R1长40厘米、最大阻值20欧，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有载物时，变阻器滑片指在上端，电流表示数是0.1A。
（1）定值电阻R0多大？
（2）弹簧的长度与受到的力的关系是：在弹簧限度内， 。
（3）最大载重时，该模拟电路的电流表示数多大？
（4）小华觉得最大称量时，该模拟电路的电流表示数应该过满量程的一半，则应选择定值电阻：R2＝20欧、R3＝5欧和R4＝1欧中哪个替换R0，替换后，最大称量时，电流表示数多大？
参考答案与试题解析
一．选择题（共20小题）
1．下列关于声现象说法中正确的是（ ）
A．可以利用超声波测量地球和月球之间的距离
B．英语听力测试中，听到的声音是由空气振动产生的
C．物体振动一旦停止，就再也听不到声音了
D．真空不能传声的结论是通过实验加推理的方法获得的
【解答】解：（1）真空不能传声，所以不可以利用超声波测量地球和月球之间的距离，故A错误；
B、英语听力测试中，听到的声音是由音箱的振动产生的，故B错误；
C、声音是由物体振动产生的，振动停止，发声也随之停止，但发出的声音仍在传播，人还可以听到，故C错误；
D、实验室很难创造真空环境，因此真空不能传声的结论一般是通过实验与推理的方法获得的，故D正确。
故选：D。
2．关于声现象的描述，下列说法正确的是（ ）
A．发声的音叉将乒乓球弹开，说明声音能传递能量
B．图中，开启倒车雷达，可以利用次声波回声定位
C．用小木棍敲打“水瓶琴”，可能出现相同的响度和音色
D．一个同学敲击课桌，另一个同学耳朵贴在桌上，可以分别听到从空气、桌子传来的两次声音
【解答】解：A、发声的音叉将乒乓球弹开，说明声音是由物体的振动产生的，不能说明声音能传递能量，故A错误；
B、图中，开启倒车雷达，可以利用超声波回声定位，故B错误；
C、用小木棍敲打“水瓶琴”，可能出现相同的响度和音色，但是音调不同，故C正确；
D、一个同学敲击课桌，另一个同学耳朵贴在桌上，由于传播距离较短，只能听到由桌子传来的一次声音，故D错误。
故选：C。
3．下列各组中，能表示听觉形成的正确途径的是（ ）
①声波 ②听神经 ③耳蜗内的听觉感受器 ④鼓膜 ⑤听小骨 ⑥大脑
A．①一④一⑤一③一②一⑥ B．①一②一④一⑤一③一⑥
C．①一④一⑤一②一③一⑥ D．①一③一④一⑤一②一⑥
【解答】解：听觉的形成过程是：外界的①声波经过外耳道传到④鼓膜，引起鼓膜的振动；振动通过⑤听小骨传到内耳，刺激③耳蜗内的听觉感受器，产生神经冲动；神经冲动通过与听觉有关的②听神经传递到⑥大脑皮层的听觉中枢，就形成了听觉。A正确。
故选：A。
4．我们经常提到的像：①小孔成像②平面镜成像 ③放大镜成像 ④电影屏幕上的像 ⑤汽车观后镜中的像，其中（ ）
A．属于实像的是①②③
B．属于虚像的是②③④
C．由于反射而成的像是②⑤
D．由于折射而成的像是①③④
【解答】解：①小孔成像是由光的直线传播形成的实像。
②平面镜成像是由光的反射形成的虚像。
③放大镜成像属于凸透镜成像，是由光的折射形成的虚像。
④电影银幕上的像，属于凸透镜成像，是由光的折射形成的实像。
⑤汽车观后镜中的像，观后镜是凸面镜，所以它成的像是由光的反射形成的虚像。
其中，属于实像的是①④；属于虚像的是②③⑤；由于反射而成的像是②⑤；由于折射而成的像是③④。
故选：C。
5．当下疫情形势十分严峻，我们需要定期做核酸检测，当医护人员用手机扫描图示的核酸预约码时（ ）
A．手机中二维码成正立、等大的虚像
B．二维码位于摄像头的二倍焦距以外
C．摄像头相当于凸面镜
D．该原理与放大镜相同
【解答】解：摄像头相当于凸透镜，手机中二维码成倒立缩小实像，与照相机的成像原理相同，此时的二维码位于二倍焦距之外，故B正确。
故选：B。
6．如图甲所示是高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。则（ ）
A．A和Z是同一根电线 B．A和X是同一根电线
C．B和Y是同一根电线 D．C和Z是同一根电线
【解答】解：
（1）小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光，如图1所示；
图1中上面只剩下C端，下面只剩下的是Y端，则说明C和Y是同一根电线；
（2）小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光，如图2所示；
图2中上面只剩下A端，下面只剩下的是Z端，则说明A和Z是同一根电线；
综上分析，C和Y是同一根电线，A和Z是同一根电线，则剩下的B和X是同一根电线，故A正确，BCD错误。
故选：A。
7．指纹锁是目前应用比较广泛的智能锁具，通过“指纹”开关S1或者“密码”开关S2都能启动电动机运转，打开门锁。下列控侧电路符合要求的是（ ）
A．
B．
C．
D．
【解答】解：由题知，指纹（S1）、密码（S2），只要其中一种方式识别成功，则相应开关闭合从而使电动机启动工作，所以两个开关应并联后再与电动机串联在电源上，故D正确。
故选：D。
8．利用下列四幅光路图正确解释生活中的现象的是（ ）
A．光从室外透过窗户玻璃进入室内
B．老年人看近处的物体模糊
C．水中潜水员看见岸上的树木
D．人观察对岸的树木在水中的倒影
【解答】解：
A、光从室外透过窗户玻璃进入室内，在玻璃的外表面是光从空气中斜射入玻璃，折射角应小于入射角；在玻璃的内表面是光从玻璃中斜射入空气，折射角应大于入射角，图中两个表面的折射角和入射角的大小关系都错误，故A错误；
B、看近处时，像成在视网膜的后方，这是远视眼，成像不清晰，故B正确；
C、水中的潜水员看见岸上的物体，是岸上物体“发出”的光线进入到水中，图中的箭头方向标反了，故C错误；
D、人观察对岸的树木在水中倒影，应该是由树木射向湖面的光线被反射进入人眼，而图中是光的折射现象，故D错误；
故选：B。
9．将四个音叉发出的声音信号输入设置一样的同一示波器，波形如图，以下说法错误的是（ ）
A．四种声音的音色基本相同
B．将甲音叉的音量降低可能出现乙波形
C．乙音叉的音调比丙低
D．丙音叉的响度和丁相同
【解答】解：A、由四图可知，四种声音波形基本相同，则音色基本相同，故A正确；
B、甲音叉的振幅大于乙音叉的振幅，甲音叉振动的频率也大于乙音叉振动的频率，将甲音叉的音量降低不可能出现乙波形，故B错误；
C、由图乙和图丁可知，乙音叉振动的频率比乙小，故乙音叉的音调比丙低，故C正确；
D、由图丙和图丁可知，丙音叉的振幅和丁相同，则丙音叉的响度和丁相同，故D正确。
故选：B。
10．如图所示电路，开关变化时，对R和L的连接方式叙述正确的是（ ）
A．S1闭合、S2断开，R和L并联
B．S1、S2均闭合，R和L并联
C．S1闭合、S2断开，R和L串联
D．S1、S2均闭合，R和L串联
【解答】解：AC、当开关S1闭合，S2断开时，电流只有一条路径，依次经过电阻一个用电器，灯泡L没有接入电路，故AC错误；
BD、当开关S1、S2均闭合时，电流有两条路径，电阻与灯泡L并联，故B正确，D错误。
故选：B。
11．保护好眼和耳有利于青少年准确地获取信息。下列有关眼睛和耳的叙述错误的是（ ）
A．近视眼可以戴凹透镜加以矫正
B．晶状体相当于照相机的镜头
C．人的视觉是在视网膜上形成的
D．耳蜗内有听觉感受器
【解答】解：A、近视眼是因为眼球的前后径过长，或晶状体去度过大，可以配戴凹透镜加以矫正，不合题意。
B、人眼通过睫状体调节晶状体曲度的大小就能看清远近不同的物体，相当于照相机的镜头，不合题意。
C、人的视觉是在大脑皮层的视觉中枢形成的。所以人的视觉是在视网膜形成的是错误的，符合题意。
D、耳蜗内有听觉感受器，可以把振动转化为神经冲动，不合题意。
故选：C。
12．如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L1突然熄灭，L2仍正常发光，两只电表均无示数，则故障可能是（ ）
A．L1开路 B．L2短路 C．电压表短路 D．电流表开路
【解答】解：
A、如果L1开路，L1不发光，电流表无示数；而电压表能够测量并联电路两端的电压，有示数，故A不符合题；
B、如果L2短路，整个电路短路，灯泡都不能发光，故B不符合题意；
C、如果电压表短路，整个电路短路，灯泡都不能发光，故C不符合题意；
D、电流表开路，无示数，L1开路不发光；电压表开路，无示数；灯泡L2不受影响仍然发光，故D符合题意。
故选：D。
13．排箫又叫“参差”，是由长短不一的竹管组成，如图所示。下列选项中错误的是（ ）
A．排箫发出声音是由管内空气柱振动产生的
B．竹管长度参差不齐目的是改变声音的响度
C．演唱会会上，观众手机静音是从声源处减弱嗓音
D．悦耳动听的萧声可能是噪音
【解答】解：A、声音是由物体的振动产生的，排箫发出声音是由管内空气柱振动产生的，故A正确；
B、竹管长度参差不齐，竹管内的空气柱的长度不同，空气柱振动时的频率不同，所以是为了改变声音的音调，故B错误；
C、开会时把手机调为静音是在声源处减弱噪声，故C正确；
D、悦耳动听的萧声如果影响了人们的工作、学习和休息，就是噪声，故D正确。
故选：B。
14．小明用如图所示的装置探究光反射时的规律，将平面镜放在水平桌面上，纸板ENF竖直地立在平面镜上。下列说法正确的是（ ）
A．光屏能显示显示光路，是因为发生了镜面反射
B．实验中，纸板ENF不必与平面镜垂直
C．多次改变入射角是为了减小误差
D．入射光线垂直于平面镜时，入射角为0°
【解答】解：A、光屏能显示显示光路，是因为发生了漫反射，故A错误；
B、反射光线、入射光线和法线在同一平面内，若实验中纸板ENF与平面镜不垂直，则不能看到反射光线，故B错误；
C、多次改变入射角是为了得出普遍性的结论，故C错误；
D、入射光线和法线的夹角叫入射角，入射光线垂直于平面镜时，入射角为0°，故D正确。
故选D。
15．如图所示，一束光在平面镜上发生反射，反射光恰好照在光屏的A处，若入射光线保持不变，要让反射光照在光屏的B处，下列方法中可行的是（ ）
①只将光屏竖直向下移动一段距离
②只将平面镜水平向右移动一段距离
③只将平面镜水平向下移动一段距离
④平面镜绕入射点O顺时针转过一定角度（＜90°）
⑤只将平面镜绕入射点O逆时针转过一定角度（＜90°）
A．①④ B．②⑤ C．③④ D．①⑤
【解答】解：①只将光屏竖直向下移动一段距离，则入射光线不变，则反射光线也不会改变，但光斑会向左移动，故①不符合题意；
②只将平面镜水平向右移动一段距离，则入射角不变，并且入射点相对应A点的位置不变，因此反射光线的位置不变，故②不符合题意；
③若要让反射光在光屏的B点，入射角不变，根据反射角等于入射角可知，需要将平面镜竖直向下移动一段距离，反射光线可经过B点，如图所示：
故③符合题意；
④只将平面镜绕入射点O顺时针转过一定角度（＜90°），入射角变大，根据反射角等于入射角可知，反射角也随之变大，反射光线可能经过B点，故C符合题意；
⑤只将平面镜绕入射点O逆时针转过一定角度（＜90°），入射角变小，根据反射角等于入射角可知，反射角也随之变小，反射光线不可能经过B点，故D不符合题意。
故选：C。
16．一个挂钟正对着平面镜，在镜子里看到挂钟指示的时间是10时45分，如图，则挂钟实际指示的时间应是（ ）
A．10时45分 B．7时15分 C．7时45分 D．1时15分
【解答】解：过12点与6点作一条直线，作出表针关于这条直线的对称图形，如图：
也可从图中像的后面观察可知，准确的时间应该是1点15分；
故选：D。
17．如图所示是艺术体操训练房的俯视图，训练房的北墙有一大平面镜，当老师从室外进入到图示位置时，甲、乙、丙、丁四位同学能通过平面镜观察到老师的是（ ）
A．甲同学 B．甲、乙同学 C．丙、丁同学 D．丁同学
【解答】解：根据平面镜成像的特点，作出老师在平面镜中的像点S′和木质屏风在平面镜中的像A′B′，如图所示，像点S′和甲、乙连线都没有被屏风挡住，因此甲、乙两位同学都能通过平面镜观察到老师，但像点S′与丙、丁连线被屏风虚像挡住，所以丙、丁两位同学不能通过平面镜观察到老师。
故选：B。
18．如图所示，下列说法正确的是（ ）
A．只闭合S2和S3时，电灯L1和L2并联，电流表测通过L1的电流
B．只闭合S1和S2时，灯L2短路，电流表测通过L1的电流
C．开关S1、S2、S3都闭合时，形成了短路，L1和L2将烧坏
D．只闭合开关S1和S2时，L1和L2并联，电流表测L1、L2的电流之和
【解答】解：A、只闭合S2和S3时，电流从电源正极流出经过电流表、开关S2和S3直接回到电源负极，形成电源短路，故A错误；
BD、只闭合S1和S2时，电流从电源正极流出经过电流表、灯泡L1和开关S1回到电源负极，灯L2短路，电流表测通过L1的电流，故B正确，D错误；
C、开关S1、S2、S3都闭合时，电流从电源正极流出经过电流表、开关S2和S3直接回到电源负极，形成电源短路，L1和L2不会被烧坏，故C错误。
故选：B。
19．如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图乙所示。则下列判断正确的是（ ）
A．图线A是电阻R1的I﹣U关系图象
B．电源电压为18V
C．R1的阻值是15Ω
D．滑动变阻器R2的最大阻值为30Ω
【解答】解：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。
（1）当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0，
由图象可知，A为滑动变阻器R2的U﹣I关系图象，B为电阻R1的U﹣I图象，故A错误；
（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，
由U﹣I图象可知，电路中的最小电流I＝0.2A，R1两端的电压U1＝4V，R2两端的电压U2＝14V，
因串联电路中总电压等于各分电压之和，
所以，电源电压：
U＝U1+U2＝14V+4V＝18V，故B正确；
由I＝可得，定值电阻R1的阻值和滑动变阻器的最大阻值：
R1＝＝＝20Ω，R2＝＝＝70Ω，故CD错误。
故选：B。
20．如图所示，电源电压保持不变，R0为定值电阻，闭合开关S，电压表的示数为U0，移动变阻器R的滑片P，使得变阻器的电阻值减小为原来的时，电压表的示数将由U0增大到2U0，则下列说法中错误的是（ ）
A．通过变阻器R的电流增大为原来的2倍
B．R：R0＝3：1
C．变阻器R两端的电压减为原来的
D．当滑片P滑动变阻器R的最右端时，电压表示数为4U
【解答】解：由电路图可知，R与R0串联，电压表测R0两端的电压。
（1）由I＝可得，两次电压表的示数之比：＝＝＝，可得：I2＝2I1，
即通过变阻器R的电流增大为原来的2倍，故A正确，不符合题意；
因电压一定时电阻与电流成反比，
所以，＝＝，
即滑动变阻器的最大值与定值电阻之比为：＝，故B正确，不符合题意；
电源的电压：
U＝I1（R+R0）＝I1（3R0+R0）＝4I1R0＝4U0；
（2）因串联电路中总电压等于各分电压之和，
所以，变阻器R的滑片P在最左端时，滑动变阻器两端的电压：
UR＝U﹣U0＝4U0﹣U0＝3U0，
移动滑片P使变阻器连入电路的电阻值为原来的时，滑动变阻器两端的电压：
UR′＝U﹣U0′＝4U0﹣2U0＝2U0，故C错误，符合题意；
（3）当滑片P滑动变阻器R的最右端时，电路为R0的简单电路，电压表示数为电源电压4U0，故D正确，不符合题意。
故选：C。
二．填空题（共9小题）
21．有下列六种材料：①锗，②石墨，③橡胶，④汽油，⑤陶瓷，⑥铜丝，⑦硅，⑧盐水，其中属于导体的是 ②⑥⑧ ，属于绝缘体的是 ③④⑤ ，属于半导体的是 ①⑦ 。
【解答】解：（1）锗、硅为半导体；石墨、铜丝、盐水都容易导电，属于导体；
（2）橡胶、汽油、陶瓷都不容易导电，属于绝缘体。
故答案为：②⑥⑧；③④⑤；①⑦。
22．艺术节上，小蛟用吉他伴奏优美的乐曲。演奏前先要调节振动琴弦的长短和松紧，这样做的目的是改变琴弦振动的 频率 （选填“频率”或“幅度”），从而改变声音的 音调 （选填“音调”或“响度”或“音色”）特性；在弹奏的过程中，小川伴随拍子敲击吉他面板模仿鼓声，但观众能听出并不是真正的鼓声，这是因为吉他面板和鼓面发出声音的 音色 （选填“音调”或“响度”或“音色”）不同。同样力度敲击吉他面板，在小音乐教室听到的声音比在艺术馆声音响亮，这是因为在小音乐教室声波经过多次 反射 ，使回声跟原来的声音混在一起造成的。
【解答】解：奏前先要调节振动琴弦的长短和松紧，可以改变琴弦振动的频率，使声音的音调不同；
音色是取决于发声体本身的一种特性，可以用于区分发声体，人们能够区分吉他面板和鼓面发出声音是因为音色不同；
在小音乐教室，敲击吉他面板声碰到墙壁被反射回去形成了回声，回声不断反射，与原声混在一起，使响度增大。
故答案为：频率；音调；音色；反射。
23．如图为某均匀金属薄板，现测得接线柱A、B之间的电阻为R．如果将该电阻板均匀分成9块，并挖去其中一小块，则此时A、B之间的电阻变为 R。
【解答】解：将电阻板均匀分为9块：竖着3块为并联，共3排串联，总电阻为R。
设每块电阻为r，竖着3块并联：R并＝，
3排串联，R串＝3×＝r，
则R＝R串＝r；
由于挖去其中一小块，剩余8块电阻关系：
其中竖着两排是三块并联，另一排为2块并联，再串联一起，
设每块电阻为r，挖去其中一小块后AB间的电阻R'，
则R′＝++＝＝。
故答案为：。
24．小金在探究“电流跟两端电压的关系”时，将记录整理的实验数据绘制成I﹣U关系图像。两个电阻串联后，通过电阻甲的电流为0.2A时，乙电阻两端的电压是 1 V；若这两个电阻并联后接在3伏电源上，干路中的电流为 0.9 A。
【解答】解：两个电阻串联后，通过电阻甲的电流为0.2A时，由于串联电路中电流处处相等，所以通过乙的电流也为0.2A，根据图可知，乙电阻两端的电压是1V；
若这两个电阻并联后接在3伏电源上，由图可知，通过甲的电流为0.3A，通过乙的电流为0.6A，则干路中的电流为I＝0.3A+0.6A＝0.9A。
故答案为：1；0.9
25．中国力争在2030年前实现“碳达蜂”。为了践行绿色低碳发展，推行纯电动汽车（如图）。在给汽车蓄电池充电过程中，汽车的蓄电池相当于电路中的 用电器 ；行驶中的电动汽车速度用流经电机的电流的大小来控制。驾驶员踩“油门”，其作用相当于改变了电路中的 电阻 来改变电流大小的。
【解答】解：在给汽车蓄电池充电过程中，汽车蓄电池消耗了电能，相当于电路中的用电器；
由欧姆定律可知，在电压一定时，导体总的电流与电阻成反比，故驾驶员踩“油门”，其作用相当于改变了电路中的电阻来改变电流大小。
故答案为：用电器；电阻。
26．图1是人眼的结构示意图。我们看物体时，是通过睫状肌的伸缩来调节晶状体的弯曲程度，即改变晶状体的焦距，使远近不同的物体都能在视网膜上形成清晰缩小的实像。同时眼睛的瞳孔也能改变大小，以控制进入眼睛的光线量，起到保护视网膜作用。
（1）眼睛像一架照相机，晶状体和角膜的组合体相当于照相机结构中的 凸透镜 。
（2）小明看远处物体时的成像情况如图2所示，则小明矫正视力时需要佩戴图3中的 乙 （选填“甲”或“乙”）眼镜。
（3）人刚走进光线较暗电影院时，需要经过﹣段时间后才可看见周围的物体。这一变化过程，眼球中的瞳孔在逐渐 变大 （选填“变大”“不变”或“变小”）。
【解答】解：（1）人的眼球像一架照相机，晶状体和角膜的共同作用相当于一个凸透镜；
（2）近视眼看远处的物体时，将像成在视网膜的前面，为了使像正好呈在视网膜上，应使光线推迟会聚，使所成的像相对于晶状体后移，所以应佩戴发散透镜即凹透镜，即矫正时配戴的眼镜镜片应选用乙；
（3）瞳孔能调节进入眼内的光量，看强光时瞳孔缩小，看弱光时瞳孔扩大，强光下瞳孔缩小，减少进入眼内的光量，以保护视网膜不受过强的刺激；弱光下瞳孔扩大，增加进入眼内的光量，使视网膜得到足够光的刺激。外界光线强，电影院里光线很暗，瞳孔要扩大才能看清物体，因此，刚走进电影院时几乎什么也看不见，片刻后才可看见周围的人，这种变化是由于眼球中的瞳孔变大了。
故答案为：（1）凸透镜；（2）乙；（3）变大。
27．部分同学不注重科学用眼，造成眼睛近视。
（1）为加强学生护眼意识，学校每学期会开展一次视力检查。如图所示，小明正在检查视力，要求人眼与视力表在镜中的像相距5m，则小明眼睛与视力表的距离L为 0.6 m。小明站起向平面镜靠近，此时他在镜中像的大小 不变 （选填“变大”或“变小”或“不变“），所观察到的是一个 虚像 （选填“实像”或“虚像”）。
（2）视力检查结束后，同学们在走廊上眺望远方，此时晶状体变 薄 （选填“厚”或“薄”），晶状体的焦距变 大 （选填“大”或“小”）。
【解答】解：（1）要求被测者与视力表像的距离是5m，根据图示可知，小明到平面镜距离2.2m，则视力表的像到平面镜距离为5m﹣2.2m＝2.8m，视力表到平面镜距离也为2.8m，则L的大小应该是2.8m﹣2.2m＝0.6m；平面镜所成的像与物体等大，小明站起向平面镜靠近，此时他在镜中像的大小不变；
（2）同学们观看远方时，此时晶状体变薄，折射光的能力变弱，晶状体的焦距变大，晶状体把光线会聚到视网膜上，成一个倒立缩小的实像。
故答案为：（1）0.6；不变；虚像；（2）薄；大。
28．丝绸与玻璃棒摩擦后，玻璃棒因为 失去 （填“得到”或“失去”）电子，带上了 正 电荷，将该玻璃棒靠近悬挂的轻质小球A，出现如图所示现象，则判断小球A的带电性 带负电或不带电 。
【解答】解：当丝绸与玻璃棒摩擦后，玻璃棒因为失去电子而带上了正电荷。
由图可知，带正电的玻璃棒吸引轻质小球A，由电荷间作用规律和带电体的基本性质可知，小球A带负电或不带电。
故答案为：失去；正；带负电或不带电。
29．小明用如图所示实验装置来探究凸透镜的成像规律，他依次把蜡烛、凸透镜、光屏放在光具座上如图所示的位置，并调整好三者的中心在同一高度。
（1）小明点燃蜡烛后，无论怎样移动光屏，光屏上都没出现烛焰的像。但在放光屏一侧通过凸透镜可以看到烛焰的像。此凸透镜的焦距 大于 （选填“大于”“等于”或“小于”）15厘米。
（2）小明将蜡烛移至零刻度处，凸透镜位置不变，当把光屏放回如图所示位置时，在光屏上看到了烛焰模糊的像，当把光屏向远离凸透镜的方向移动一定距离后，在光屏上看到烛焰清晰的像，此时像的性质是倒立、 放大 （选填“放大”“等大”或“缩小”）的实像。在看到清晰像后，保持蜡烛和光屏的位置不变，将凸透镜向 缩小 （选填“靠近”或“远离”）光屏的方向移动，在光屏上可以再次看到烛焰清晰的像。
【解答】解：（1）点燃蜡烛，无论怎样移动光屏，光屏上都没出现烛焰的像，在放光屏同侧通过凸透镜可以看到烛焰的像，说明此时的像是虚像，此时物距为15cm，物距要小于焦距，即焦距大于15cm；
（2）将蜡烛移至零刻度处，凸透镜位置不变，此时物距为30cm，由于凸透镜的焦距大于15cm，故此时物距要小于二倍焦距，成实像时，像距应大于二倍焦距，即像距大于30cm，故应将光屏向右移动，此时成的是倒立、放大的实像；
在看到清晰像后，保持蜡烛和光屏的位置不变，将凸透镜向靠近光屏的方向移动，根据光路可逆可知，当物距大于二倍焦距，像距在一倍焦距和二倍焦距之间时，在光屏上可以再次看到烛焰缩小的清晰的像。
故答案为：（1）大于；（2）放大；缩小。
三．作图题（共2小题）
30．如图，一条光线经平面镜反射后射向凹透镜，反射光线恰好与凹透镜的主光轴平行。请在图中画出，射向平面镜的入射光线，标出入射角的度数。
【解答】解：（1）由图知，主光轴与镜面的夹角为45°，反射光线与凹透镜主光轴平行，所以反射角为90°﹣45°＝45°，则入射角也为45°，因此过入射点垂直于镜面作出法线，根据反射角等于入射角作出入射光线，并标出入射角的度数45°；
（2）平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，据此画出入射光线，如图所示：
31．如图所示，一条光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线。
【解答】解：（1）过平面镜的反射点垂直镜面作出法线，因为反射光线与镜面的夹角为30°，则反射角为：90°﹣30°＝60°，则入射角也为60°，根据入射角等于60°在法线右侧作出入射光线；
（2）过焦点的光线经凸透镜折射后折射光线平行于主光轴；如图所示：
四．实验探究题（共1小题）
32．小明利用图甲所示的电路做“探究通过导体的电流与导体电阻的关系”的实验。他使用的器材有：两节干电池，阻值为5Ω（R1）、10Ω（R2）、20Ω（R3）的定值电阻、“15Ω 1A”的滑动变阻器、电流表、电压表和开关各一只，导线若干。
（1）根据图甲所示的电路，请用笔画线代替导线，将图中实物电路连接完整
（2）电路中滑动变阻器的作用是 通过调整滑动变阻器，控制电阻两端的电压不变（或保护电路） 。
（3）正确连接好电路后，小明首先将R1接入电路，移动滑动变阻器滑片使R1两端的电压为1.5V，读出电流表的示数。
①小明将用R2替换R1接入电路，接下来他应该进行的操作是 移动滑动变阻器滑片使R2两端的电压为1.5V ，读出电流表的示数。
②小明用R3替换R2接入电路进行实验，发现无论怎样移动滑动变阻器，R3两端的电压始终无法达到1.5V，经检查，电路连接无误，各元件均完好。请你帮他找出一种可能的原因 滑动变阻器最大阻值太小 。
③选用不同阻值的电阻多次实验的目的是 得出普遍规律 。
【解答】解：（1）在探究通过导体的电流与导体电阻关系的实验中，电压表应并联在定值电阻两端，电流表与定值电阻串联接入电路中，变阻器上下各选一个接线柱与定值电阻串联在电路中，如下图所示：
；
（2）在本实验中滑动变阻器的作用是：通过调整滑动变阻器，控制电阻两端的电压不变，或保护电路；
（3）①用R2替换R1接入电路，接下来他应该进行的操作是：移动滑动变阻器滑片使R2两端的电压为1.5V；
②用R3替换R2接入电路进行实验，发现无论怎样移动滑动变阻器，R3两端的电压始终无法达到1.5V，可能是滑动变阻器最大阻值太小，滑动变阻器分压太小，使电阻R3两端的电压过大造成的；或是由于控制的定值电阻两端的电压太小造成的；或是电源电压太大；
③换用不同阻值的电阻多次实验的目的是得出普遍规律。
故答案为：（1）见解答图；（2）通过调整滑动变阻器，控制电阻两端的电压不变（或保护电路）；（3）①移动滑动变阻器滑片使R2两端的电压为1.5V；②滑动变阻器最大阻值太小；③得出普遍规律。
五．计算题（共1小题）
33．声呐是声音的一种重要利用。声呐发出声波碰到的目标如果是运动的，反射回来的声波（下称“回声”）的音调就会有所变化，它的变化规律是：如果回声的音调变高，说明目标正向声呐靠拢；如果回声的音调变低，说明目标远离声呐。
（1）如果停在海水中的潜艇A发出的声波信号在10s内接收到经B潜艇反射回来的信号，且信号频率不变，则潜艇B与潜艇A的距离s1是多少？（声波在海水中传播速度为1500m/s）
（2）停在海水中的潜艇A继续监控潜艇B，突然接到潜艇B反射回来的声波频率是变高的，且测出潜艇B的速度是30m/s，方向始终在潜艇A、B的连线上，经一分钟后潜艇B与潜艇A的距离s2为多少？
【解答】解：超声波从潜艇A传到潜艇B的时间：
t＝t总＝×10s＝5s，
潜艇B与潜艇A的距离：
s1＝vt＝1500m/s×5s＝7500m。
（2）1分钟后，潜艇B行驶的路程：
sB＝vBtB＝30m/s×60s＝1800m，
两艘潜艇之间的距离：
s＝s1﹣sB＝7500m﹣1800m＝5700m。
答：（1）潜艇B与潜艇A的距离s1是7500m。
（2）经一分钟后潜艇B与潜艇A的s为5700m。
六．解答题（共2小题）
34．如图是一个保温箱温度显示器电路图如图甲所示，其原理是利用电压表的示数表示保温箱内的温度，温度越高电压表的示数越大。已知电源电压恒定为4V，R0为定值电阻，R1是热敏电阻，图乙是它的阻值﹣温度的关系图像。电压表的量程为0～3V，当保温箱内温度为60℃时，电压表的示数是2.5V，通过计算说明：
（1）求60℃时，电路中的电流为多少？
（2）定值电阻R0的阻值是多少？
（3）若将R0换用阻值更小的电阻，则保温箱内能显示的最高温度将 升高 （选填“升高”、“降低”或“不变”）。
【解答】解：由电路图可知，闭合开关，热敏电阻R1与定值电阻R0串联，电压表测R0两端的电压。
（1）当暖箱内温度为60℃时，电压表的示数是2.5V，由图像可知，R1＝150Ω，
由串联电路电压规律可知，R1两端电压为U1＝U﹣U0＝4V﹣2.5V＝1.5V。
根据欧姆定律可知电路中的电流为：
I＝＝＝0.01A；
（2）根据欧姆定律可知电路的总电阻为：
R＝＝＝400Ω，
因串联电路中总电阻等于各分电阻之和，
所以定值电阻R0的阻值是：
R0＝R﹣R1＝400Ω﹣150Ω＝250Ω；
（3）由图像可知，当温度升高时，热敏电阻R1的阻值减小，电路的总电阻减小，
由I＝可知，电路中的电流变大，电压表的示数变大，
所以当电压表的示数为3V时，暖箱内的温度最高，
此时R0两端的电压为3V不变，电源电压恒定为4V，则热敏电阻两端的电压为1V也不变，
将R0换用阻值更小的电阻时，通过R0的电流变大，通过热敏电阻的电流也变大，
由R＝可知，电压一定时，热敏电阻的阻值变小，由图像可知，暖箱内能达到的最高温度将升高。
故答案为：（1）60℃时，电路中的电流为0.01A；
（2）定值电阻R0的阻值是250Ω；
（3）升高。
35．小敏看到超载车损坏公路的新闻报道，设计了一个称量车重的模拟电路，将载重量转化成电流表示数，如图甲。电路由电源、称重计（电流表、量程0～0.6A）、定值电阻R0，滑动变阻器R1、弹簧和开关组成。已知电源电压8伏，滑动变阻器R1长40厘米、最大阻值20欧，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有载物时，变阻器滑片指在上端，电流表示数是0.1A。
（1）定值电阻R0多大？
（2）弹簧的长度与受到的力的关系是：在弹簧限度内， 弹簧受到的压力越大，弹簧长度越短 。
（3）最大载重时，该模拟电路的电流表示数多大？
（4）小华觉得最大称量时，该模拟电路的电流表示数应该过满量程的一半，则应选择定值电阻：R2＝20欧、R3＝5欧和R4＝1欧中哪个替换R0，替换后，最大称量时，电流表示数多大？
【解答】解：（1）当没有载物时，变阻器滑片指在上端，电流表示数是0.1A。
电路总电阻：R总＝＝＝80Ω，
R0＝R总﹣R1＝80Ω﹣20Ω＝60Ω；
（2）由图示图象可知，在弹性限度内，弹簧受到的压力越大，弹簧长度越短。
（3）载重最大时，弹簧长度为24cm，＝，解得：R1′＝12Ω，
此时电路电流：I＝＝≈0.11A；
（4）电流表量程为0.6A，电流要超过量程的一半，则：I＞0.3A，
I＝＞0.3A，＞0.3A，解得：R＜14.67Ω，
电路最大电流I≤0.6A，I＝＝≤0.6A，R≥1.33Ω，
则电阻应选择：R3；
替换后，最大称量时，电流表示数：I＝＝＝0.47A；
答：（1）定值电阻R0＝60Ω；
（2）弹簧的长度与受到的力的关系是：在弹簧限度内，弹簧受到的压力越大，弹簧长度越短。
（3）最大载重时，该模拟电路的电流表示数为0.11A。
（4）应选择定值电阻R3，替换R0，替换后，最大称量时，电流表示数0.47A。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网（www.21cnjy.com）
八下科学《第一章-第四章 》 期中复习
一．选择题（共20小题）
1．下列关于声现象说法中正确的是（ ）
A．可以利用超声波测量地球和月球之间的距离
B．英语听力测试中，听到的声音是由空气振动产生的
C．物体振动一旦停止，就再也听不到声音了
D．真空不能传声的结论是通过实验加推理的方法获得的
2．关于声现象的描述，下列说法正确的是（ ）
A．发声的音叉将乒乓球弹开，说明声音能传递能量
B．图中，开启倒车雷达，可以利用次声波回声定位
C．用小木棍敲打“水瓶琴”，可能出现相同的响度和音色
D．一个同学敲击课桌，另一个同学耳朵贴在桌上，可以分别听到从空气、桌子传来的两次声音
3．下列各组中，能表示听觉形成的正确途径的是（ ）
①声波 ②听神经 ③耳蜗内的听觉感受器 ④鼓膜 ⑤听小骨 ⑥大脑
A．①一④一⑤一③一②一⑥ B．①一②一④一⑤一③一⑥
C．①一④一⑤一②一③一⑥ D．①一③一④一⑤一②一⑥
4．我们经常提到的像：①小孔成像②平面镜成像 ③放大镜成像 ④电影屏幕上的像 ⑤汽车观后镜中的像，其中（ ）
A．属于实像的是①②③
B．属于虚像的是②③④
C．由于反射而成的像是②⑤
D．由于折射而成的像是①③④
5．当下疫情形势十分严峻，我们需要定期做核酸检测，当医护人员用手机扫描图示的核酸预约码时（ ）
A．手机中二维码成正立、等大的虚像
B．二维码位于摄像头的二倍焦距以外
C．摄像头相当于凸面镜
D．该原理与放大镜相同
6．如图甲所示是高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。则（ ）
A．A和Z是同一根电线 B．A和X是同一根电线
C．B和Y是同一根电线 D．C和Z是同一根电线
7．指纹锁是目前应用比较广泛的智能锁具，通过“指纹”开关S1或者“密码”开关S2都能启动电动机运转，打开门锁。下列控侧电路符合要求的是（ ）
A．
B．
C．
D．
8．利用下列四幅光路图正确解释生活中的现象的是（ ）
A．光从室外透过窗户玻璃进入室内
B．老年人看近处的物体模糊
C．水中潜水员看见岸上的树木
D．人观察对岸的树木在水中的倒影
9．将四个音叉发出的声音信号输入设置一样的同一示波器，波形如图，以下说法错误的是（ ）
A．四种声音的音色基本相同
B．将甲音叉的音量降低可能出现乙波形
C．乙音叉的音调比丙低
D．丙音叉的响度和丁相同
10．如图所示电路，开关变化时，对R和L的连接方式叙述正确的是（ ）
A．S1闭合、S2断开，R和L并联
B．S1、S2均闭合，R和L并联
C．S1闭合、S2断开，R和L串联
D．S1、S2均闭合，R和L串联
11．保护好眼和耳有利于青少年准确地获取信息。下列有关眼睛和耳的叙述错误的是（ ）
A．近视眼可以戴凹透镜加以矫正
B．晶状体相当于照相机的镜头
C．人的视觉是在视网膜上形成的
D．耳蜗内有听觉感受器
12．如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L1突然熄灭，L2仍正常发光，两只电表均无示数，则故障可能是（ ）
A．L1开路 B．L2短路 C．电压表短路 D．电流表开路
13．排箫又叫“参差”，是由长短不一的竹管组成，如图所示。下列选项中错误的是（ ）
A．排箫发出声音是由管内空气柱振动产生的
B．竹管长度参差不齐目的是改变声音的响度
C．演唱会会上，观众手机静音是从声源处减弱嗓音
D．悦耳动听的萧声可能是噪音
14．小明用如图所示的装置探究光反射时的规律，将平面镜放在水平桌面上，纸板ENF竖直地立在平面镜上。下列说法正确的是（ ）
A．光屏能显示显示光路，是因为发生了镜面反射
B．实验中，纸板ENF不必与平面镜垂直
C．多次改变入射角是为了减小误差
D．入射光线垂直于平面镜时，入射角为0°
15．如图所示，一束光在平面镜上发生反射，反射光恰好照在光屏的A处，若入射光线保持不变，要让反射光照在光屏的B处，下列方法中可行的是（ ）
①只将光屏竖直向下移动一段距离
②只将平面镜水平向右移动一段距离
③只将平面镜水平向下移动一段距离
④平面镜绕入射点O顺时针转过一定角度（＜90°）
⑤只将平面镜绕入射点O逆时针转过一定角度（＜90°）
A．①④ B．②⑤ C．③④ D．①⑤
16．一个挂钟正对着平面镜，在镜子里看到挂钟指示的时间是10时45分，如图，则挂钟实际指示的时间应是（ ）
A．10时45分 B．7时15分 C．7时45分 D．1时15分
17．如图所示是艺术体操训练房的俯视图，训练房的北墙有一大平面镜，当老师从室外进入到图示位置时，甲、乙、丙、丁四位同学能通过平面镜观察到老师的是（ ）
A．甲同学 B．甲、乙同学 C．丙、丁同学 D．丁同学
18．如图所示，下列说法正确的是（ ）
A．只闭合S2和S3时，电灯L1和L2并联，电流表测通过L1的电流
B．只闭合S1和S2时，灯L2短路，电流表测通过L1的电流
C．开关S1、S2、S3都闭合时，形成了短路，L1和L2将烧坏
D．只闭合开关S1和S2时，L1和L2并联，电流表测L1、L2的电流之和
19．如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图乙所示。则下列判断正确的是（ ）
A．图线A是电阻R1的I﹣U关系图象
B．电源电压为18V
C．R1的阻值是15Ω
D．滑动变阻器R2的最大阻值为30Ω
20．如图所示，电源电压保持不变，R0为定值电阻，闭合开关S，电压表的示数为U0，移动变阻器R的滑片P，使得变阻器的电阻值减小为原来的时，电压表的示数将由U0增大到2U0，则下列说法中错误的是（ ）
A．通过变阻器R的电流增大为原来的2倍
B．R：R0＝3：1
C．变阻器R两端的电压减为原来的
D．当滑片P滑动变阻器R的最右端时，电压表示数为4U
二．填空题（共9小题）
21．有下列六种材料：①锗，②石墨，③橡胶，④汽油，⑤陶瓷，⑥铜丝，⑦硅，⑧盐水，其中属于导体的是 ，属于绝缘体的是 ，属于半导体的是 。
22．艺术节上，小蛟用吉他伴奏优美的乐曲。演奏前先要调节振动琴弦的长短和松紧，这样做的目的是改变琴弦振动的 （选填“频率”或“幅度”），从而改变声音的 （选填“音调”或“响度”或“音色”）特性；在弹奏的过程中，小川伴随拍子敲击吉他面板模仿鼓声，但观众能听出并不是真正的鼓声，这是因为吉他面板和鼓面发出声音的 （选填“音调”或“响度”或“音色”）不同。同样力度敲击吉他面板，在小音乐教室听到的声音比在艺术馆声音响亮，这是因为在小音乐教室声波经过多次 ，使回声跟原来的声音混在一起造成的。
23．如图为某均匀金属薄板，现测得接线柱A、B之间的电阻为R．如果将该电阻板均匀分成9块，并挖去其中一小块，则此时A、B之间的电阻变为 R。
24．小金在探究“电流跟两端电压的关系”时，将记录整理的实验数据绘制成I﹣U关系图像。两个电阻串联后，通过电阻甲的电流为0.2A时，乙电阻两端的电压是 V；若这两个电阻并联后接在3伏电源上，干路中的电流为 A。
25．中国力争在2030年前实现“碳达蜂”。为了践行绿色低碳发展，推行纯电动汽车（如图）。在给汽车蓄电池充电过程中，汽车的蓄电池相当于电路中的 ；行驶中的电动汽车速度用流经电机的电流的大小来控制。驾驶员踩“油门”，其作用相当于改变了电路中的 来改变电流大小的。
26．图1是人眼的结构示意图。我们看物体时，是通过睫状肌的伸缩来调节晶状体的弯曲程度，即改变晶状体的焦距，使远近不同的物体都能在视网膜上形成清晰缩小的实像。同时眼睛的瞳孔也能改变大小，以控制进入眼睛的光线量，起到保护视网膜作用。
（1）眼睛像一架照相机，晶状体和角膜的组合体相当于照相机结构中的 。
（2）小明看远处物体时的成像情况如图2所示，则小明矫正视力时需要佩戴图3中的 （选填“甲”或“乙”）眼镜。
（3）人刚走进光线较暗电影院时，需要经过﹣段时间后才可看见周围的物体。这一变化过程，眼球中的瞳孔在逐渐 （选填“变大”“不变”或“变小”）。
27．部分同学不注重科学用眼，造成眼睛近视。
（1）为加强学生护眼意识，学校每学期会开展一次视力检查。如图所示，小明正在检查视力，要求人眼与视力表在镜中的像相距5m，则小明眼睛与视力表的距离L为 m。小明站起向平面镜靠近，此时他在镜中像的大小 （选填“变大”或“变小”或“不变“），所观察到的是一个 （选填“实像”或“虚像”）。
（2）视力检查结束后，同学们在走廊上眺望远方，此时晶状体变 （选填“厚”或“薄”），晶状体的焦距变 （选填“大”或“小”）。
28．丝绸与玻璃棒摩擦后，玻璃棒因为 （填“得到”或“失去”）电子，带上了 电荷，将该玻璃棒靠近悬挂的轻质小球A，出现如图所示现象，则判断小球A的带电性 。
29．小明用如图所示实验装置来探究凸透镜的成像规律，他依次把蜡烛、凸透镜、光屏放在光具座上如图所示的位置，并调整好三者的中心在同一高度。
（1）小明点燃蜡烛后，无论怎样移动光屏，光屏上都没出现烛焰的像。但在放光屏一侧通过凸透镜可以看到烛焰的像。此凸透镜的焦距 （选填“大于”“等于”或“小于”）15厘米。
（2）小明将蜡烛移至零刻度处，凸透镜位置不变，当把光屏放回如图所示位置时，在光屏上看到了烛焰模糊的像，当把光屏向远离凸透镜的方向移动一定距离后，在光屏上看到烛焰清晰的像，此时像的性质是倒立、 （选填“放大”“等大”或“缩小”）的实像。在看到清晰像后，保持蜡烛和光屏的位置不变，将凸透镜向 （选填“靠近”或“远离”）光屏的方向移动，在光屏上可以再次看到烛焰清晰的像。
三．作图题（共2小题）
30．如图，一条光线经平面镜反射后射向凹透镜，反射光线恰好与凹透镜的主光轴平行。请在图中画出，射向平面镜的入射光线，标出入射角的度数。
31．如图所示，一条光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线。
四．实验探究题（共1小题）
32．小明利用图甲所示的电路做“探究通过导体的电流与导体电阻的关系”的实验。他使用的器材有：两节干电池，阻值为5Ω（R1）、10Ω（R2）、20Ω（R3）的定值电阻、“15Ω 1A”的滑动变阻器、电流表、电压表和开关各一只，导线若干。
（1）根据图甲所示的电路，请用笔画线代替导线，将图中实物电路连接完整
（2）电路中滑动变阻器的作用是 。
（3）正确连接好电路后，小明首先将R1接入电路，移动滑动变阻器滑片使R1两端的电压为1.5V，读出电流表的示数。
①小明将用R2替换R1接入电路，接下来他应该进行的操作是 ，读出电流表的示数。
②小明用R3替换R2接入电路进行实验，发现无论怎样移动滑动变阻器，R3两端的电压始终无法达到1.5V，经检查，电路连接无误，各元件均完好。请你帮他找出一种可能的原因 。
③选用不同阻值的电阻多次实验的目的是 。
五．计算题（共1小题）
33．声呐是声音的一种重要利用。声呐发出声波碰到的目标如果是运动的，反射回来的声波（下称“回声”）的音调就会有所变化，它的变化规律是：如果回声的音调变高，说明目标正向声呐靠拢；如果回声的音调变低，说明目标远离声呐。
（1）如果停在海水中的潜艇A发出的声波信号在10s内接收到经B潜艇反射回来的信号，且信号频率不变，则潜艇B与潜艇A的距离s1是多少？（声波在海水中传播速度为1500m/s）
（2）停在海水中的潜艇A继续监控潜艇B，突然接到潜艇B反射回来的声波频率是变高的，且测出潜艇B的速度是30m/s，方向始终在潜艇A、B的连线上，经一分钟后潜艇B与潜艇A的距离s2为多少？
六．解答题（共2小题）
34．如图是一个保温箱温度显示器电路图如图甲所示，其原理是利用电压表的示数表示保温箱内的温度，温度越高电压表的示数越大。已知电源电压恒定为4V，R0为定值电阻，R1是热敏电阻，图乙是它的阻值﹣温度的关系图像。电压表的量程为0～3V，当保温箱内温度为60℃时，电压表的示数是2.5V，通过计算说明：
（1）求60℃时，电路中的电流为多少？
（2）定值电阻R0的阻值是多少？
（3）若将R0换用阻值更小的电阻，则保温箱内能显示的最高温度将 （选填“升高”、“降低”或“不变”）。
35．小敏看到超载车损坏公路的新闻报道，设计了一个称量车重的模拟电路，将载重量转化成电流表示数，如图甲。电路由电源、称重计（电流表、量程0～0.6A）、定值电阻R0，滑动变阻器R1、弹簧和开关组成。已知电源电压8伏，滑动变阻器R1长40厘米、最大阻值20欧，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有载物时，变阻器滑片指在上端，电流表示数是0.1A。
（1）定值电阻R0多大？
（2）弹簧的长度与受到的力的关系是：在弹簧限度内， 。
（3）最大载重时，该模拟电路的电流表示数多大？
（4）小华觉得最大称量时，该模拟电路的电流表示数应该过满量程的一半，则应选择定值电阻：R2＝20欧、R3＝5欧和R4＝1欧中哪个替换R0，替换后，最大称量时，电流表示数多大？
参考答案与试题解析
一．选择题（共20小题）
1．下列关于声现象说法中正确的是（ ）
A．可以利用超声波测量地球和月球之间的距离
B．英语听力测试中，听到的声音是由空气振动产生的
C．物体振动一旦停止，就再也听不到声音了
D．真空不能传声的结论是通过实验加推理的方法获得的
【解答】解：（1）真空不能传声，所以不可以利用超声波测量地球和月球之间的距离，故A错误；
B、英语听力测试中，听到的声音是由音箱的振动产生的，故B错误；
C、声音是由物体振动产生的，振动停止，发声也随之停止，但发出的声音仍在传播，人还可以听到，故C错误；
D、实验室很难创造真空环境，因此真空不能传声的结论一般是通过实验与推理的方法获得的，故D正确。
故选：D。
2．关于声现象的描述，下列说法正确的是（ ）
A．发声的音叉将乒乓球弹开，说明声音能传递能量
B．图中，开启倒车雷达，可以利用次声波回声定位
C．用小木棍敲打“水瓶琴”，可能出现相同的响度和音色
D．一个同学敲击课桌，另一个同学耳朵贴在桌上，可以分别听到从空气、桌子传来的两次声音
【解答】解：A、发声的音叉将乒乓球弹开，说明声音是由物体的振动产生的，不能说明声音能传递能量，故A错误；
B、图中，开启倒车雷达，可以利用超声波回声定位，故B错误；
C、用小木棍敲打“水瓶琴”，可能出现相同的响度和音色，但是音调不同，故C正确；
D、一个同学敲击课桌，另一个同学耳朵贴在桌上，由于传播距离较短，只能听到由桌子传来的一次声音，故D错误。
故选：C。
3．下列各组中，能表示听觉形成的正确途径的是（ ）
①声波 ②听神经 ③耳蜗内的听觉感受器 ④鼓膜 ⑤听小骨 ⑥大脑
A．①一④一⑤一③一②一⑥ B．①一②一④一⑤一③一⑥
C．①一④一⑤一②一③一⑥ D．①一③一④一⑤一②一⑥
【解答】解：听觉的形成过程是：外界的①声波经过外耳道传到④鼓膜，引起鼓膜的振动；振动通过⑤听小骨传到内耳，刺激③耳蜗内的听觉感受器，产生神经冲动；神经冲动通过与听觉有关的②听神经传递到⑥大脑皮层的听觉中枢，就形成了听觉。A正确。
故选：A。
4．我们经常提到的像：①小孔成像②平面镜成像 ③放大镜成像 ④电影屏幕上的像 ⑤汽车观后镜中的像，其中（ ）
A．属于实像的是①②③
B．属于虚像的是②③④
C．由于反射而成的像是②⑤
D．由于折射而成的像是①③④
【解答】解：①小孔成像是由光的直线传播形成的实像。
②平面镜成像是由光的反射形成的虚像。
③放大镜成像属于凸透镜成像，是由光的折射形成的虚像。
④电影银幕上的像，属于凸透镜成像，是由光的折射形成的实像。
⑤汽车观后镜中的像，观后镜是凸面镜，所以它成的像是由光的反射形成的虚像。
其中，属于实像的是①④；属于虚像的是②③⑤；由于反射而成的像是②⑤；由于折射而成的像是③④。
故选：C。
5．当下疫情形势十分严峻，我们需要定期做核酸检测，当医护人员用手机扫描图示的核酸预约码时（ ）
A．手机中二维码成正立、等大的虚像
B．二维码位于摄像头的二倍焦距以外
C．摄像头相当于凸面镜
D．该原理与放大镜相同
【解答】解：摄像头相当于凸透镜，手机中二维码成倒立缩小实像，与照相机的成像原理相同，此时的二维码位于二倍焦距之外，故B正确。
故选：B。
6．如图甲所示是高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。则（ ）
A．A和Z是同一根电线 B．A和X是同一根电线
C．B和Y是同一根电线 D．C和Z是同一根电线
【解答】解：
（1）小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光，如图1所示；
图1中上面只剩下C端，下面只剩下的是Y端，则说明C和Y是同一根电线；
（2）小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光，如图2所示；
图2中上面只剩下A端，下面只剩下的是Z端，则说明A和Z是同一根电线；
综上分析，C和Y是同一根电线，A和Z是同一根电线，则剩下的B和X是同一根电线，故A正确，BCD错误。
故选：A。
7．指纹锁是目前应用比较广泛的智能锁具，通过“指纹”开关S1或者“密码”开关S2都能启动电动机运转，打开门锁。下列控侧电路符合要求的是（ ）
A．
B．
C．
D．
【解答】解：由题知，指纹（S1）、密码（S2），只要其中一种方式识别成功，则相应开关闭合从而使电动机启动工作，所以两个开关应并联后再与电动机串联在电源上，故D正确。
故选：D。
8．利用下列四幅光路图正确解释生活中的现象的是（ ）
A．光从室外透过窗户玻璃进入室内
B．老年人看近处的物体模糊
C．水中潜水员看见岸上的树木
D．人观察对岸的树木在水中的倒影
【解答】解：
A、光从室外透过窗户玻璃进入室内，在玻璃的外表面是光从空气中斜射入玻璃，折射角应小于入射角；在玻璃的内表面是光从玻璃中斜射入空气，折射角应大于入射角，图中两个表面的折射角和入射角的大小关系都错误，故A错误；
B、看近处时，像成在视网膜的后方，这是远视眼，成像不清晰，故B正确；
C、水中的潜水员看见岸上的物体，是岸上物体“发出”的光线进入到水中，图中的箭头方向标反了，故C错误；
D、人观察对岸的树木在水中倒影，应该是由树木射向湖面的光线被反射进入人眼，而图中是光的折射现象，故D错误；
故选：B。
9．将四个音叉发出的声音信号输入设置一样的同一示波器，波形如图，以下说法错误的是（ ）
A．四种声音的音色基本相同
B．将甲音叉的音量降低可能出现乙波形
C．乙音叉的音调比丙低
D．丙音叉的响度和丁相同
【解答】解：A、由四图可知，四种声音波形基本相同，则音色基本相同，故A正确；
B、甲音叉的振幅大于乙音叉的振幅，甲音叉振动的频率也大于乙音叉振动的频率，将甲音叉的音量降低不可能出现乙波形，故B错误；
C、由图乙和图丁可知，乙音叉振动的频率比乙小，故乙音叉的音调比丙低，故C正确；
D、由图丙和图丁可知，丙音叉的振幅和丁相同，则丙音叉的响度和丁相同，故D正确。
故选：B。
10．如图所示电路，开关变化时，对R和L的连接方式叙述正确的是（ ）
A．S1闭合、S2断开，R和L并联
B．S1、S2均闭合，R和L并联
C．S1闭合、S2断开，R和L串联
D．S1、S2均闭合，R和L串联
【解答】解：AC、当开关S1闭合，S2断开时，电流只有一条路径，依次经过电阻一个用电器，灯泡L没有接入电路，故AC错误；
BD、当开关S1、S2均闭合时，电流有两条路径，电阻与灯泡L并联，故B正确，D错误。
故选：B。
11．保护好眼和耳有利于青少年准确地获取信息。下列有关眼睛和耳的叙述错误的是（ ）
A．近视眼可以戴凹透镜加以矫正
B．晶状体相当于照相机的镜头
C．人的视觉是在视网膜上形成的
D．耳蜗内有听觉感受器
【解答】解：A、近视眼是因为眼球的前后径过长，或晶状体去度过大，可以配戴凹透镜加以矫正，不合题意。
B、人眼通过睫状体调节晶状体曲度的大小就能看清远近不同的物体，相当于照相机的镜头，不合题意。
C、人的视觉是在大脑皮层的视觉中枢形成的。所以人的视觉是在视网膜形成的是错误的，符合题意。
D、耳蜗内有听觉感受器，可以把振动转化为神经冲动，不合题意。
故选：C。
12．如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L1突然熄灭，L2仍正常发光，两只电表均无示数，则故障可能是（ ）
A．L1开路 B．L2短路 C．电压表短路 D．电流表开路
【解答】解：
A、如果L1开路，L1不发光，电流表无示数；而电压表能够测量并联电路两端的电压，有示数，故A不符合题；
B、如果L2短路，整个电路短路，灯泡都不能发光，故B不符合题意；
C、如果电压表短路，整个电路短路，灯泡都不能发光，故C不符合题意；
D、电流表开路，无示数，L1开路不发光；电压表开路，无示数；灯泡L2不受影响仍然发光，故D符合题意。
故选：D。
13．排箫又叫“参差”，是由长短不一的竹管组成，如图所示。下列选项中错误的是（ ）
A．排箫发出声音是由管内空气柱振动产生的
B．竹管长度参差不齐目的是改变声音的响度
C．演唱会会上，观众手机静音是从声源处减弱嗓音
D．悦耳动听的萧声可能是噪音
【解答】解：A、声音是由物体的振动产生的，排箫发出声音是由管内空气柱振动产生的，故A正确；
B、竹管长度参差不齐，竹管内的空气柱的长度不同，空气柱振动时的频率不同，所以是为了改变声音的音调，故B错误；
C、开会时把手机调为静音是在声源处减弱噪声，故C正确；
D、悦耳动听的萧声如果影响了人们的工作、学习和休息，就是噪声，故D正确。
故选：B。
14．小明用如图所示的装置探究光反射时的规律，将平面镜放在水平桌面上，纸板ENF竖直地立在平面镜上。下列说法正确的是（ ）
A．光屏能显示显示光路，是因为发生了镜面反射
B．实验中，纸板ENF不必与平面镜垂直
C．多次改变入射角是为了减小误差
D．入射光线垂直于平面镜时，入射角为0°
【解答】解：A、光屏能显示显示光路，是因为发生了漫反射，故A错误；
B、反射光线、入射光线和法线在同一平面内，若实验中纸板ENF与平面镜不垂直，则不能看到反射光线，故B错误；
C、多次改变入射角是为了得出普遍性的结论，故C错误；
D、入射光线和法线的夹角叫入射角，入射光线垂直于平面镜时，入射角为0°，故D正确。
故选D。
15．如图所示，一束光在平面镜上发生反射，反射光恰好照在光屏的A处，若入射光线保持不变，要让反射光照在光屏的B处，下列方法中可行的是（ ）
①只将光屏竖直向下移动一段距离
②只将平面镜水平向右移动一段距离
③只将平面镜水平向下移动一段距离
④平面镜绕入射点O顺时针转过一定角度（＜90°）
⑤只将平面镜绕入射点O逆时针转过一定角度（＜90°）
A．①④ B．②⑤ C．③④ D．①⑤
【解答】解：①只将光屏竖直向下移动一段距离，则入射光线不变，则反射光线也不会改变，但光斑会向左移动，故①不符合题意；
②只将平面镜水平向右移动一段距离，则入射角不变，并且入射点相对应A点的位置不变，因此反射光线的位置不变，故②不符合题意；
③若要让反射光在光屏的B点，入射角不变，根据反射角等于入射角可知，需要将平面镜竖直向下移动一段距离，反射光线可经过B点，如图所示：
故③符合题意；
④只将平面镜绕入射点O顺时针转过一定角度（＜90°），入射角变大，根据反射角等于入射角可知，反射角也随之变大，反射光线可能经过B点，故C符合题意；
⑤只将平面镜绕入射点O逆时针转过一定角度（＜90°），入射角变小，根据反射角等于入射角可知，反射角也随之变小，反射光线不可能经过B点，故D不符合题意。
故选：C。
16．一个挂钟正对着平面镜，在镜子里看到挂钟指示的时间是10时45分，如图，则挂钟实际指示的时间应是（ ）
A．10时45分 B．7时15分 C．7时45分 D．1时15分
【解答】解：过12点与6点作一条直线，作出表针关于这条直线的对称图形，如图：
也可从图中像的后面观察可知，准确的时间应该是1点15分；
故选：D。
17．如图所示是艺术体操训练房的俯视图，训练房的北墙有一大平面镜，当老师从室外进入到图示位置时，甲、乙、丙、丁四位同学能通过平面镜观察到老师的是（ ）
A．甲同学 B．甲、乙同学 C．丙、丁同学 D．丁同学
【解答】解：根据平面镜成像的特点，作出老师在平面镜中的像点S′和木质屏风在平面镜中的像A′B′，如图所示，像点S′和甲、乙连线都没有被屏风挡住，因此甲、乙两位同学都能通过平面镜观察到老师，但像点S′与丙、丁连线被屏风虚像挡住，所以丙、丁两位同学不能通过平面镜观察到老师。
故选：B。
18．如图所示，下列说法正确的是（ ）
A．只闭合S2和S3时，电灯L1和L2并联，电流表测通过L1的电流
B．只闭合S1和S2时，灯L2短路，电流表测通过L1的电流
C．开关S1、S2、S3都闭合时，形成了短路，L1和L2将烧坏
D．只闭合开关S1和S2时，L1和L2并联，电流表测L1、L2的电流之和
【解答】解：A、只闭合S2和S3时，电流从电源正极流出经过电流表、开关S2和S3直接回到电源负极，形成电源短路，故A错误；
BD、只闭合S1和S2时，电流从电源正极流出经过电流表、灯泡L1和开关S1回到电源负极，灯L2短路，电流表测通过L1的电流，故B正确，D错误；
C、开关S1、S2、S3都闭合时，电流从电源正极流出经过电流表、开关S2和S3直接回到电源负极，形成电源短路，L1和L2不会被烧坏，故C错误。
故选：B。
19．如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图乙所示。则下列判断正确的是（ ）
A．图线A是电阻R1的I﹣U关系图象
B．电源电压为18V
C．R1的阻值是15Ω
D．滑动变阻器R2的最大阻值为30Ω
【解答】解：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。
（1）当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0，
由图象可知，A为滑动变阻器R2的U﹣I关系图象，B为电阻R1的U﹣I图象，故A错误；
（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，
由U﹣I图象可知，电路中的最小电流I＝0.2A，R1两端的电压U1＝4V，R2两端的电压U2＝14V，
因串联电路中总电压等于各分电压之和，
所以，电源电压：
U＝U1+U2＝14V+4V＝18V，故B正确；
由I＝可得，定值电阻R1的阻值和滑动变阻器的最大阻值：
R1＝＝＝20Ω，R2＝＝＝70Ω，故CD错误。
故选：B。
20．如图所示，电源电压保持不变，R0为定值电阻，闭合开关S，电压表的示数为U0，移动变阻器R的滑片P，使得变阻器的电阻值减小为原来的时，电压表的示数将由U0增大到2U0，则下列说法中错误的是（ ）
A．通过变阻器R的电流增大为原来的2倍
B．R：R0＝3：1
C．变阻器R两端的电压减为原来的
D．当滑片P滑动变阻器R的最右端时，电压表示数为4U
【解答】解：由电路图可知，R与R0串联，电压表测R0两端的电压。
（1）由I＝可得，两次电压表的示数之比：＝＝＝，可得：I2＝2I1，
即通过变阻器R的电流增大为原来的2倍，故A正确，不符合题意；
因电压一定时电阻与电流成反比，
所以，＝＝，
即滑动变阻器的最大值与定值电阻之比为：＝，故B正确，不符合题意；
电源的电压：
U＝I1（R+R0）＝I1（3R0+R0）＝4I1R0＝4U0；
（2）因串联电路中总电压等于各分电压之和，
所以，变阻器R的滑片P在最左端时，滑动变阻器两端的电压：
UR＝U﹣U0＝4U0﹣U0＝3U0，
移动滑片P使变阻器连入电路的电阻值为原来的时，滑动变阻器两端的电压：
UR′＝U﹣U0′＝4U0﹣2U0＝2U0，故C错误，符合题意；
（3）当滑片P滑动变阻器R的最右端时，电路为R0的简单电路，电压表示数为电源电压4U0，故D正确，不符合题意。
故选：C。
二．填空题（共9小题）
21．有下列六种材料：①锗，②石墨，③橡胶，④汽油，⑤陶瓷，⑥铜丝，⑦硅，⑧盐水，其中属于导体的是 ②⑥⑧ ，属于绝缘体的是 ③④⑤ ，属于半导体的是 ①⑦ 。
【解答】解：（1）锗、硅为半导体；石墨、铜丝、盐水都容易导电，属于导体；
（2）橡胶、汽油、陶瓷都不容易导电，属于绝缘体。
故答案为：②⑥⑧；③④⑤；①⑦。
22．艺术节上，小蛟用吉他伴奏优美的乐曲。演奏前先要调节振动琴弦的长短和松紧，这样做的目的是改变琴弦振动的 频率 （选填“频率”或“幅度”），从而改变声音的 音调 （选填“音调”或“响度”或“音色”）特性；在弹奏的过程中，小川伴随拍子敲击吉他面板模仿鼓声，但观众能听出并不是真正的鼓声，这是因为吉他面板和鼓面发出声音的 音色 （选填“音调”或“响度”或“音色”）不同。同样力度敲击吉他面板，在小音乐教室听到的声音比在艺术馆声音响亮，这是因为在小音乐教室声波经过多次 反射 ，使回声跟原来的声音混在一起造成的。
【解答】解：奏前先要调节振动琴弦的长短和松紧，可以改变琴弦振动的频率，使声音的音调不同；
音色是取决于发声体本身的一种特性，可以用于区分发声体，人们能够区分吉他面板和鼓面发出声音是因为音色不同；
在小音乐教室，敲击吉他面板声碰到墙壁被反射回去形成了回声，回声不断反射，与原声混在一起，使响度增大。
故答案为：频率；音调；音色；反射。
23．如图为某均匀金属薄板，现测得接线柱A、B之间的电阻为R．如果将该电阻板均匀分成9块，并挖去其中一小块，则此时A、B之间的电阻变为 R。
【解答】解：将电阻板均匀分为9块：竖着3块为并联，共3排串联，总电阻为R。
设每块电阻为r，竖着3块并联：R并＝，
3排串联，R串＝3×＝r，
则R＝R串＝r；
由于挖去其中一小块，剩余8块电阻关系：
其中竖着两排是三块并联，另一排为2块并联，再串联一起，
设每块电阻为r，挖去其中一小块后AB间的电阻R'，
则R′＝++＝＝。
故答案为：。
24．小金在探究“电流跟两端电压的关系”时，将记录整理的实验数据绘制成I﹣U关系图像。两个电阻串联后，通过电阻甲的电流为0.2A时，乙电阻两端的电压是 1 V；若这两个电阻并联后接在3伏电源上，干路中的电流为 0.9 A。
【解答】解：两个电阻串联后，通过电阻甲的电流为0.2A时，由于串联电路中电流处处相等，所以通过乙的电流也为0.2A，根据图可知，乙电阻两端的电压是1V；
若这两个电阻并联后接在3伏电源上，由图可知，通过甲的电流为0.3A，通过乙的电流为0.6A，则干路中的电流为I＝0.3A+0.6A＝0.9A。
故答案为：1；0.9
25．中国力争在2030年前实现“碳达蜂”。为了践行绿色低碳发展，推行纯电动汽车（如图）。在给汽车蓄电池充电过程中，汽车的蓄电池相当于电路中的 用电器 ；行驶中的电动汽车速度用流经电机的电流的大小来控制。驾驶员踩“油门”，其作用相当于改变了电路中的 电阻 来改变电流大小的。
【解答】解：在给汽车蓄电池充电过程中，汽车蓄电池消耗了电能，相当于电路中的用电器；
由欧姆定律可知，在电压一定时，导体总的电流与电阻成反比，故驾驶员踩“油门”，其作用相当于改变了电路中的电阻来改变电流大小。
故答案为：用电器；电阻。
26．图1是人眼的结构示意图。我们看物体时，是通过睫状肌的伸缩来调节晶状体的弯曲程度，即改变晶状体的焦距，使远近不同的物体都能在视网膜上形成清晰缩小的实像。同时眼睛的瞳孔也能改变大小，以控制进入眼睛的光线量，起到保护视网膜作用。
（1）眼睛像一架照相机，晶状体和角膜的组合体相当于照相机结构中的 凸透镜 。
（2）小明看远处物体时的成像情况如图2所示，则小明矫正视力时需要佩戴图3中的 乙 （选填“甲”或“乙”）眼镜。
（3）人刚走进光线较暗电影院时，需要经过﹣段时间后才可看见周围的物体。这一变化过程，眼球中的瞳孔在逐渐 变大 （选填“变大”“不变”或“变小”）。
【解答】解：（1）人的眼球像一架照相机，晶状体和角膜的共同作用相当于一个凸透镜；
（2）近视眼看远处的物体时，将像成在视网膜的前面，为了使像正好呈在视网膜上，应使光线推迟会聚，使所成的像相对于晶状体后移，所以应佩戴发散透镜即凹透镜，即矫正时配戴的眼镜镜片应选用乙；
（3）瞳孔能调节进入眼内的光量，看强光时瞳孔缩小，看弱光时瞳孔扩大，强光下瞳孔缩小，减少进入眼内的光量，以保护视网膜不受过强的刺激；弱光下瞳孔扩大，增加进入眼内的光量，使视网膜得到足够光的刺激。外界光线强，电影院里光线很暗，瞳孔要扩大才能看清物体，因此，刚走进电影院时几乎什么也看不见，片刻后才可看见周围的人，这种变化是由于眼球中的瞳孔变大了。
故答案为：（1）凸透镜；（2）乙；（3）变大。
27．部分同学不注重科学用眼，造成眼睛近视。
（1）为加强学生护眼意识，学校每学期会开展一次视力检查。如图所示，小明正在检查视力，要求人眼与视力表在镜中的像相距5m，则小明眼睛与视力表的距离L为 0.6 m。小明站起向平面镜靠近，此时他在镜中像的大小 不变 （选填“变大”或“变小”或“不变“），所观察到的是一个 虚像 （选填“实像”或“虚像”）。
（2）视力检查结束后，同学们在走廊上眺望远方，此时晶状体变 薄 （选填“厚”或“薄”），晶状体的焦距变 大 （选填“大”或“小”）。
【解答】解：（1）要求被测者与视力表像的距离是5m，根据图示可知，小明到平面镜距离2.2m，则视力表的像到平面镜距离为5m﹣2.2m＝2.8m，视力表到平面镜距离也为2.8m，则L的大小应该是2.8m﹣2.2m＝0.6m；平面镜所成的像与物体等大，小明站起向平面镜靠近，此时他在镜中像的大小不变；
（2）同学们观看远方时，此时晶状体变薄，折射光的能力变弱，晶状体的焦距变大，晶状体把光线会聚到视网膜上，成一个倒立缩小的实像。
故答案为：（1）0.6；不变；虚像；（2）薄；大。
28．丝绸与玻璃棒摩擦后，玻璃棒因为 失去 （填“得到”或“失去”）电子，带上了 正 电荷，将该玻璃棒靠近悬挂的轻质小球A，出现如图所示现象，则判断小球A的带电性 带负电或不带电 。
【解答】解：当丝绸与玻璃棒摩擦后，玻璃棒因为失去电子而带上了正电荷。
由图可知，带正电的玻璃棒吸引轻质小球A，由电荷间作用规律和带电体的基本性质可知，小球A带负电或不带电。
故答案为：失去；正；带负电或不带电。
29．小明用如图所示实验装置来探究凸透镜的成像规律，他依次把蜡烛、凸透镜、光屏放在光具座上如图所示的位置，并调整好三者的中心在同一高度。
（1）小明点燃蜡烛后，无论怎样移动光屏，光屏上都没出现烛焰的像。但在放光屏一侧通过凸透镜可以看到烛焰的像。此凸透镜的焦距 大于 （选填“大于”“等于”或“小于”）15厘米。
（2）小明将蜡烛移至零刻度处，凸透镜位置不变，当把光屏放回如图所示位置时，在光屏上看到了烛焰模糊的像，当把光屏向远离凸透镜的方向移动一定距离后，在光屏上看到烛焰清晰的像，此时像的性质是倒立、 放大 （选填“放大”“等大”或“缩小”）的实像。在看到清晰像后，保持蜡烛和光屏的位置不变，将凸透镜向 缩小 （选填“靠近”或“远离”）光屏的方向移动，在光屏上可以再次看到烛焰清晰的像。
【解答】解：（1）点燃蜡烛，无论怎样移动光屏，光屏上都没出现烛焰的像，在放光屏同侧通过凸透镜可以看到烛焰的像，说明此时的像是虚像，此时物距为15cm，物距要小于焦距，即焦距大于15cm；
（2）将蜡烛移至零刻度处，凸透镜位置不变，此时物距为30cm，由于凸透镜的焦距大于15cm，故此时物距要小于二倍焦距，成实像时，像距应大于二倍焦距，即像距大于30cm，故应将光屏向右移动，此时成的是倒立、放大的实像；
在看到清晰像后，保持蜡烛和光屏的位置不变，将凸透镜向靠近光屏的方向移动，根据光路可逆可知，当物距大于二倍焦距，像距在一倍焦距和二倍焦距之间时，在光屏上可以再次看到烛焰缩小的清晰的像。
故答案为：（1）大于；（2）放大；缩小。
三．作图题（共2小题）
30．如图，一条光线经平面镜反射后射向凹透镜，反射光线恰好与凹透镜的主光轴平行。请在图中画出，射向平面镜的入射光线，标出入射角的度数。
【解答】解：（1）由图知，主光轴与镜面的夹角为45°，反射光线与凹透镜主光轴平行，所以反射角为90°﹣45°＝45°，则入射角也为45°，因此过入射点垂直于镜面作出法线，根据反射角等于入射角作出入射光线，并标出入射角的度数45°；
（2）平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，据此画出入射光线，如图所示：
31．如图所示，一条光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线。
【解答】解：（1）过平面镜的反射点垂直镜面作出法线，因为反射光线与镜面的夹角为30°，则反射角为：90°﹣30°＝60°，则入射角也为60°，根据入射角等于60°在法线右侧作出入射光线；
（2）过焦点的光线经凸透镜折射后折射光线平行于主光轴；如图所示：
四．实验探究题（共1小题）
32．小明利用图甲所示的电路做“探究通过导体的电流与导体电阻的关系”的实验。他使用的器材有：两节干电池，阻值为5Ω（R1）、10Ω（R2）、20Ω（R3）的定值电阻、“15Ω 1A”的滑动变阻器、电流表、电压表和开关各一只，导线若干。
（1）根据图甲所示的电路，请用笔画线代替导线，将图中实物电路连接完整
（2）电路中滑动变阻器的作用是 通过调整滑动变阻器，控制电阻两端的电压不变（或保护电路） 。
（3）正确连接好电路后，小明首先将R1接入电路，移动滑动变阻器滑片使R1两端的电压为1.5V，读出电流表的示数。
①小明将用R2替换R1接入电路，接下来他应该进行的操作是 移动滑动变阻器滑片使R2两端的电压为1.5V ，读出电流表的示数。
②小明用R3替换R2接入电路进行实验，发现无论怎样移动滑动变阻器，R3两端的电压始终无法达到1.5V，经检查，电路连接无误，各元件均完好。请你帮他找出一种可能的原因 滑动变阻器最大阻值太小 。
③选用不同阻值的电阻多次实验的目的是 得出普遍规律 。
【解答】解：（1）在探究通过导体的电流与导体电阻关系的实验中，电压表应并联在定值电阻两端，电流表与定值电阻串联接入电路中，变阻器上下各选一个接线柱与定值电阻串联在电路中，如下图所示：
；
（2）在本实验中滑动变阻器的作用是：通过调整滑动变阻器，控制电阻两端的电压不变，或保护电路；
（3）①用R2替换R1接入电路，接下来他应该进行的操作是：移动滑动变阻器滑片使R2两端的电压为1.5V；
②用R3替换R2接入电路进行实验，发现无论怎样移动滑动变阻器，R3两端的电压始终无法达到1.5V，可能是滑动变阻器最大阻值太小，滑动变阻器分压太小，使电阻R3两端的电压过大造成的；或是由于控制的定值电阻两端的电压太小造成的；或是电源电压太大；
③换用不同阻值的电阻多次实验的目的是得出普遍规律。
故答案为：（1）见解答图；（2）通过调整滑动变阻器，控制电阻两端的电压不变（或保护电路）；（3）①移动滑动变阻器滑片使R2两端的电压为1.5V；②滑动变阻器最大阻值太小；③得出普遍规律。
五．计算题（共1小题）
33．声呐是声音的一种重要利用。声呐发出声波碰到的目标如果是运动的，反射回来的声波（下称“回声”）的音调就会有所变化，它的变化规律是：如果回声的音调变高，说明目标正向声呐靠拢；如果回声的音调变低，说明目标远离声呐。
（1）如果停在海水中的潜艇A发出的声波信号在10s内接收到经B潜艇反射回来的信号，且信号频率不变，则潜艇B与潜艇A的距离s1是多少？（声波在海水中传播速度为1500m/s）
（2）停在海水中的潜艇A继续监控潜艇B，突然接到潜艇B反射回来的声波频率是变高的，且测出潜艇B的速度是30m/s，方向始终在潜艇A、B的连线上，经一分钟后潜艇B与潜艇A的距离s2为多少？
【解答】解：超声波从潜艇A传到潜艇B的时间：
t＝t总＝×10s＝5s，
潜艇B与潜艇A的距离：
s1＝vt＝1500m/s×5s＝7500m。
（2）1分钟后，潜艇B行驶的路程：
sB＝vBtB＝30m/s×60s＝1800m，
两艘潜艇之间的距离：
s＝s1﹣sB＝7500m﹣1800m＝5700m。
答：（1）潜艇B与潜艇A的距离s1是7500m。
（2）经一分钟后潜艇B与潜艇A的s为5700m。
六．解答题（共2小题）
34．如图是一个保温箱温度显示器电路图如图甲所示，其原理是利用电压表的示数表示保温箱内的温度，温度越高电压表的示数越大。已知电源电压恒定为4V，R0为定值电阻，R1是热敏电阻，图乙是它的阻值﹣温度的关系图像。电压表的量程为0～3V，当保温箱内温度为60℃时，电压表的示数是2.5V，通过计算说明：
（1）求60℃时，电路中的电流为多少？
（2）定值电阻R0的阻值是多少？
（3）若将R0换用阻值更小的电阻，则保温箱内能显示的最高温度将 升高 （选填“升高”、“降低”或“不变”）。
【解答】解：由电路图可知，闭合开关，热敏电阻R1与定值电阻R0串联，电压表测R0两端的电压。
（1）当暖箱内温度为60℃时，电压表的示数是2.5V，由图像可知，R1＝150Ω，
由串联电路电压规律可知，R1两端电压为U1＝U﹣U0＝4V﹣2.5V＝1.5V。
根据欧姆定律可知电路中的电流为：
I＝＝＝0.01A；
（2）根据欧姆定律可知电路的总电阻为：
R＝＝＝400Ω，
因串联电路中总电阻等于各分电阻之和，
所以定值电阻R0的阻值是：
R0＝R﹣R1＝400Ω﹣150Ω＝250Ω；
（3）由图像可知，当温度升高时，热敏电阻R1的阻值减小，电路的总电阻减小，
由I＝可知，电路中的电流变大，电压表的示数变大，
所以当电压表的示数为3V时，暖箱内的温度最高，
此时R0两端的电压为3V不变，电源电压恒定为4V，则热敏电阻两端的电压为1V也不变，
将R0换用阻值更小的电阻时，通过R0的电流变大，通过热敏电阻的电流也变大，
由R＝可知，电压一定时，热敏电阻的阻值变小，由图像可知，暖箱内能达到的最高温度将升高。
故答案为：（1）60℃时，电路中的电流为0.01A；
（2）定值电阻R0的阻值是250Ω；
（3）升高。
35．小敏看到超载车损坏公路的新闻报道，设计了一个称量车重的模拟电路，将载重量转化成电流表示数，如图甲。电路由电源、称重计（电流表、量程0～0.6A）、定值电阻R0，滑动变阻器R1、弹簧和开关组成。已知电源电压8伏，滑动变阻器R1长40厘米、最大阻值20欧，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有载物时，变阻器滑片指在上端，电流表示数是0.1A。
（1）定值电阻R0多大？
（2）弹簧的长度与受到的力的关系是：在弹簧限度内， 弹簧受到的压力越大，弹簧长度越短 。
（3）最大载重时，该模拟电路的电流表示数多大？
（4）小华觉得最大称量时，该模拟电路的电流表示数应该过满量程的一半，则应选择定值电阻：R2＝20欧、R3＝5欧和R4＝1欧中哪个替换R0，替换后，最大称量时，电流表示数多大？
【解答】解：（1）当没有载物时，变阻器滑片指在上端，电流表示数是0.1A。
电路总电阻：R总＝＝＝80Ω，
R0＝R总﹣R1＝80Ω﹣20Ω＝60Ω；
（2）由图示图象可知，在弹性限度内，弹簧受到的压力越大，弹簧长度越短。
（3）载重最大时，弹簧长度为24cm，＝，解得：R1′＝12Ω，
此时电路电流：I＝＝≈0.11A；
（4）电流表量程为0.6A，电流要超过量程的一半，则：I＞0.3A，
I＝＞0.3A，＞0.3A，解得：R＜14.67Ω，
电路最大电流I≤0.6A，I＝＝≤0.6A，R≥1.33Ω，
则电阻应选择：R3；
替换后，最大称量时，电流表示数：I＝＝＝0.47A；
答：（1）定值电阻R0＝60Ω；
（2）弹簧的长度与受到的力的关系是：在弹簧限度内，弹簧受到的压力越大，弹簧长度越短。
（3）最大载重时，该模拟电路的电流表示数为0.11A。
（4）应选择定值电阻R3，替换R0，替换后，最大称量时，电流表示数0.47A。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网（www.21cnjy.com）
同课章节目录
