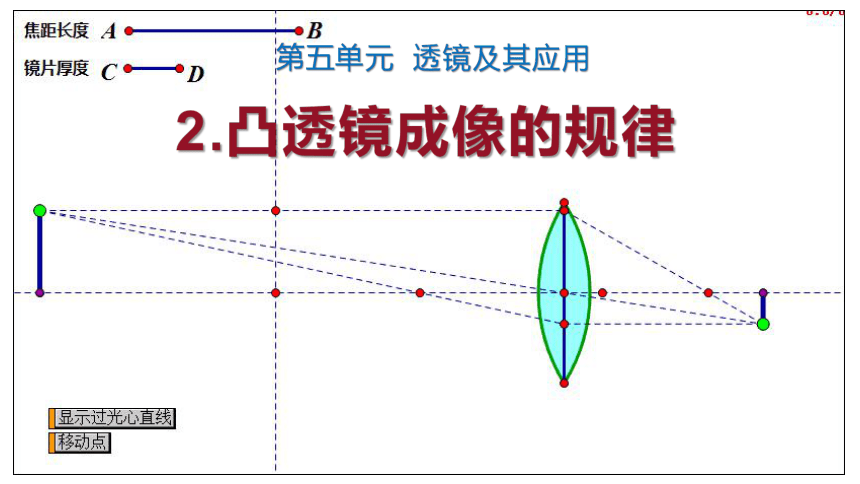

2.凸透镜成像的规律
第五单元 透镜及其应用

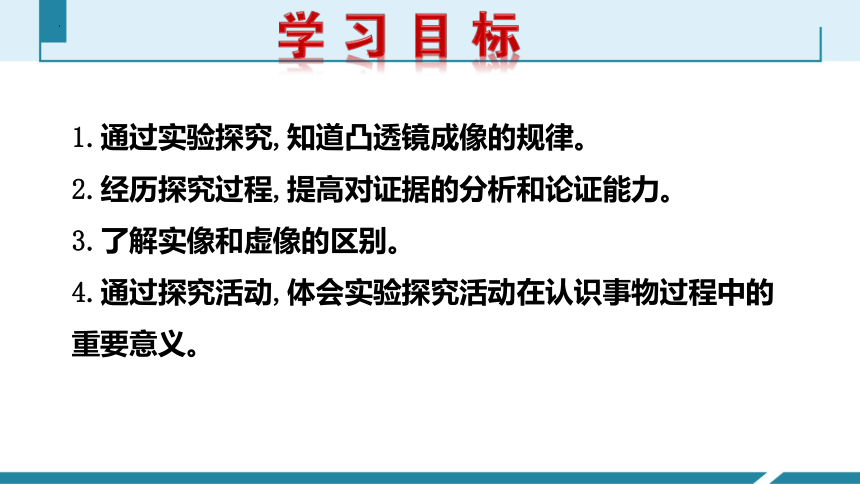

1.通过实验探究,知道凸透镜成像的规律。
2.经历探究过程,提高对证据的分析和论证能力。
3.了解实像和虚像的区别。
4.通过探究活动,体会实验探究活动在认识事物过程中的重要意义。

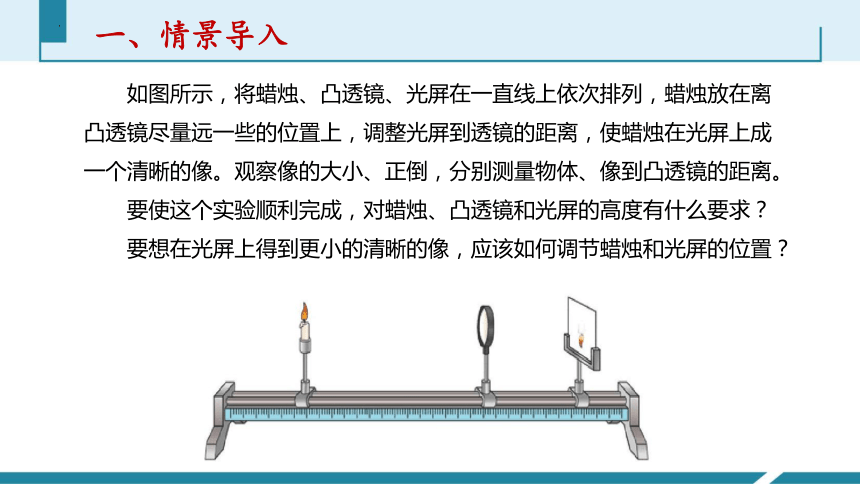

如图所示，将蜡烛、凸透镜、光屏在一直线上依次排列，蜡烛放在离凸透镜尽量远一些的位置上，调整光屏到透镜的距离，使蜡烛在光屏上成一个清晰的像。观察像的大小、正倒，分别测量物体、像到凸透镜的距离。
要使这个实验顺利完成，对蜡烛、凸透镜和光屏的高度有什么要求？
要想在光屏上得到更小的清晰的像，应该如何调节蜡烛和光屏的位置？
一、情景导入
知识点一　实验 探究凸透镜成像的规律

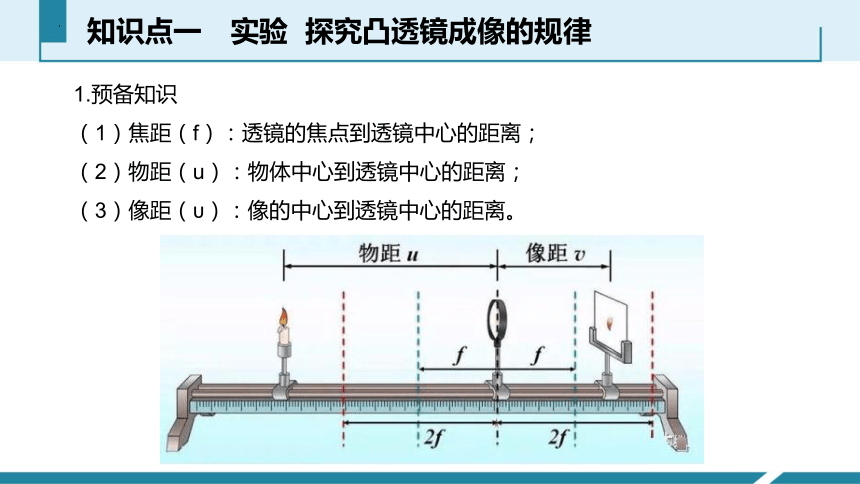

1.预备知识
（1）焦距（f）：透镜的焦点到透镜中心的距离；
（2）物距（u）：物体中心到透镜中心的距离；
（3）像距（υ）：像的中心到透镜中心的距离。
知识点一　实验 探究凸透镜成像的规律
2.实验 探究凸透镜成像的规律

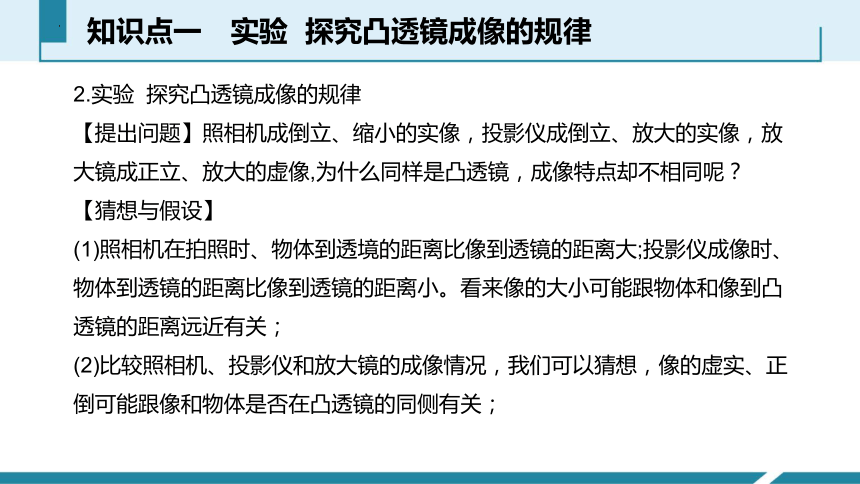

【提出问题】照相机成倒立、缩小的实像，投影仪成倒立、放大的实像，放大镜成正立、放大的虚像,为什么同样是凸透镜，成像特点却不相同呢？
【猜想与假设】
(1)照相机在拍照时、物体到透境的距离比像到透镜的距离大;投影仪成像时、物体到透镜的距离比像到透镜的距离小。看来像的大小可能跟物体和像到凸透镜的距离远近有关；
(2)比较照相机、投影仪和放大镜的成像情况，我们可以猜想，像的虚实、正倒可能跟像和物体是否在凸透镜的同侧有关；
知识点一　实验 探究凸透镜成像的规律

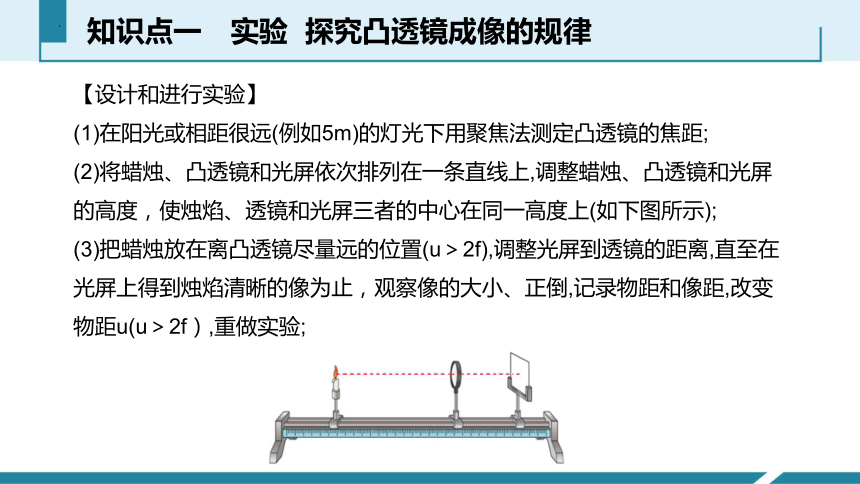

【设计和进行实验】
(1)在阳光或相距很远(例如5m)的灯光下用聚焦法测定凸透镜的焦距;
(2)将蜡烛、凸透镜和光屏依次排列在一条直线上,调整蜡烛、凸透镜和光屏的高度，使烛焰、透镜和光屏三者的中心在同一高度上(如下图所示);
(3)把蜡烛放在离凸透镜尽量远的位置(u＞2f),调整光屏到透镜的距离,直至在光屏上得到烛焰清晰的像为止，观察像的大小、正倒,记录物距和像距,改变物距u(u＞2f）,重做实验;
知识点一　实验 探究凸透镜成像的规律
(4)继续把蜡烛向凸透镜靠近,使u＝2f,调整光屏到透镜的距离,直到在光屏上得到烛焰清晰的像为止,观察像的大小、正倒,记录物距和像距;
(5)继续把蜡烛向凸透镜靠近,使f＜u＜2f,调整光屏到透镜的距离,直至在光屏上得到烛焰清晰的像为止,观察像的大小、正倒,记录物距和像距,改变物距u(f＜u＜2f),重做实验;
(6)继续把蜡烛向凸透镜靠近,使u＝f,移动光屏并观察,看能否成像;
(7)继续把蜡烛向凸透镜靠近,使u＜f,移动光屏,进行观察。
知识点一　实验 探究凸透镜成像的规律

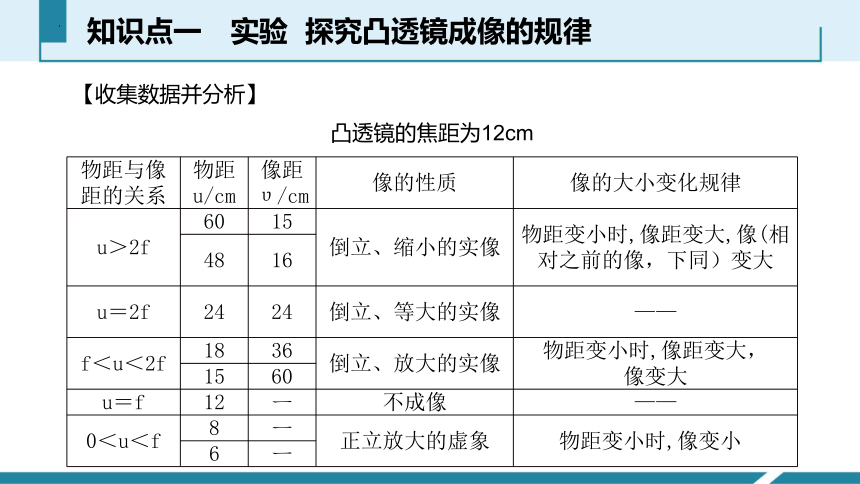

【收集数据并分析】
凸透镜的焦距为12cm
物距与像距的关系 物距u/cm 像距υ/cm 像的性质 像的大小变化规律
u＞2f 60 15 倒立、缩小的实像 物距变小时,像距变大,像(相对之前的像，下同）变大
48 16 u＝2f 24 24 倒立、等大的实像 ——
f＜u＜2f 18 36 倒立、放大的实像 物距变小时,像距变大，
像变大
15 60 u＝f 12 不成像 ——
0＜u＜f 8 正立放大的虚象 物距变小时,像变小
6 知识点一　实验 探究凸透镜成像的规律

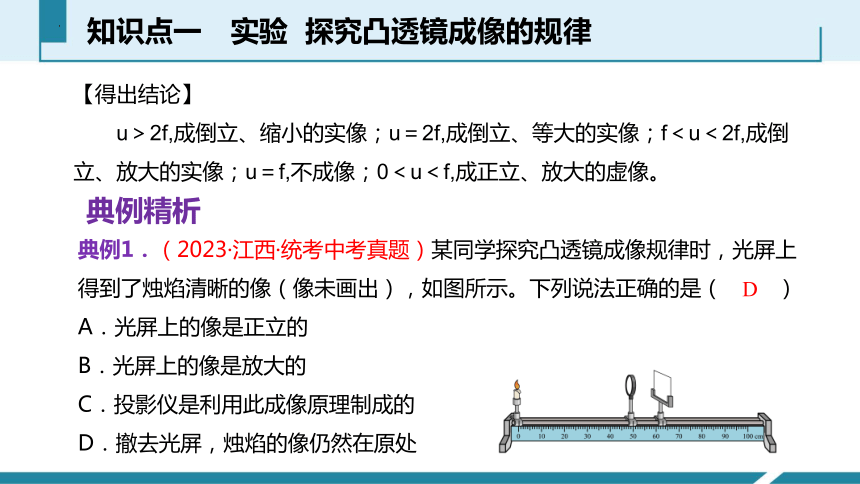

【得出结论】
u＞2f,成倒立、缩小的实像；u＝2f,成倒立、等大的实像；f＜u＜2f,成倒立、放大的实像；u＝f,不成像；0＜u＜f,成正立、放大的虚像。
典例精析
典例1．（2023·江西·统考中考真题）某同学探究凸透镜成像规律时，光屏上得到了烛焰清晰的像（像未画出），如图所示。下列说法正确的是（ 　）
A．光屏上的像是正立的
B．光屏上的像是放大的
C．投影仪是利用此成像原理制成的
D．撤去光屏，烛焰的像仍然在原处
D
【解析】ABC．如图所示，物距大于像距，光屏上能够得到了烛焰清晰的像，所成的是倒立缩小的实像，照相机是利用此成像原理制成的，故ABC错误。
D．光屏是呈现蜡烛所成的像，不会影响成像的特点，撤去光屏，烛焰的像仍然在原处，故D正确。
故选D。
典例精析
典例2．（2023·江苏苏州·统考中考真题）在“探究凸透镜成像规律”的实验中。
（1）如图甲，把蜡烛、凸透镜、光屏依次摆放在光具座上，并将蜡烛烛焰和光屏的中心调到凸透镜的主光轴上，目的是使像成在 ；
【解析】（1）[1]将蜡烛烛焰、凸透镜中心和光屏中央调到同一高度，目的是使像成在光屏中央。
光屏中央
典例精析
（2）按要求进行观察和测量，并将部分观测情况记录在下列表中：
①凸透镜焦距f＝ cm；
③当物距u=10cm时，像的性质是 ；
15
实验序号 物距u/cm 像距v/cm 像的性质
1 60 20 倒立、缩小、实像
2 30 30 倒立、等大、实像
3 20
4 10
正立、放大、虚像
60
②当物距u=20cm时，像距v＝ cm；
【解析】（2）[2] ①观察表格中数据，当物距为30cm时，像距也为30cm，可知，此时蜡烛在2倍焦距处，因此该凸透镜额焦距：f=15cm
【解析】[3] ②观察表格数据，当物距为60cm时，像距为20cm，根据光的折射中光路可逆可知，当物距为20cm时，像距为60cm。
【解析】[4]③当物距为10cm，物距小于一倍焦距，根据凸透镜成像规律可知，此时成正立、放大的虚像。
典例精析
（3）如图乙是航天员王亚平太空授课制作水球时呈现的情景，假设她稍向后远离水球，则她在球中所成的像将 （“变大”、“变小”或“不变”）。
变小
【解析】（3）[5]图中成倒立的像，说明此时成实像。当王亚平稍向后远离水球，则物距变大，根据凸透镜成实像时的规律（物远像近像变小）可知，她在球中所成的像变小。
方法归纳　
1、安装调节：烛焰、透镜、光屏三者的中心处于同一水平高度。
2、凸透镜成像的三种情况：
（1）u＞2f，2f＞ v ＞f ，成倒立、缩小的实像。
（2）2f＞u＞f，v ＞2f ，成倒立、放大的实像。
（3）u＜f，u＜ v ，成正立、放大的虚像。
知识点二　凸透镜成像的规律
1.凸透镜成像的光路分析
凸透镜对光有会聚作用,来自物体的无数条光线通过凸透镜会聚成像。凸透镜有三条特殊光线,一条是平行于主光轴的光线,经凸透镜折射后,折射光线通过焦点；另一条是过光心的光线,经过凸透镜后传播方向不变；最后一条是过焦点的光线,经凸透镜折射后,折射光线平行于主光轴射出。
知识点二　凸透镜成像的规律
(1)当物体在二倍焦距以外（即u＞2f，2f＞ v ＞f）时,如图1所示,成倒立、缩小的实像。
(2)当物体在二倍焦距处（即u＝2f，v＝2f）时,如图2所示,成倒立、等大的实像。
知识点二　凸透镜成像的规律
(3)当物体在一倍焦距和二倍焦距之间（即2f＞u＞f，v ＞2f）时,如图3所示，成倒立放大的实像。
(4)当物体在焦点处（即u＝f）时,如图4所示,不成像。
(5)当物体在一倍焦距以内（即u＜f，v＞u）时,如图5所示,折射光线不能会聚成实像,但折射光线的反向延长线相交于一点,人眼透过凸透镜能看到正立、放大的虚像。
知识点二　凸透镜成像的规律
2.凸透镜成像的理解
(1)实像异侧，虚像同侧：凸透镜所成的实像都是倒立的，且物、像位于凸透镜两侧；凸透镜所成的虚像都是正立的，且物、像位于凸透镜同侧。
(2)一倍焦距处是成实像和虚像的分界点：当物距大于一倍焦距时成实像，当物距等于一倍焦距时不成像，当物距小于一倍焦距时成虚像。
(3)二倍焦距处是成放大的像和缩小的像的分界点：当物距大于二倍焦距时成缩小的实像，当物距等于二倍焦距时成等大的实像，当物距小于二倍焦距时成放大的像。
知识点二　凸透镜成像的规律
(4)动态规律：
①凸透镜成实像时，物体离凸透镜越近，像离凸透镜越远，像越大；物体离凸透镜越远，像离凸透镜越近，像越小；概括为“物近像远像变大，物远像近像变小”。
②凸透镜成虚像时，物体离凸透镜越近，像离凸透镜越近，像越小；物体离凸透镜越远，像离凸透镜越远，像越大；概括为“物近像近像变小，物远像远像变大”。
③凸透镜成像时，物体和像的移动方向相同。
典例精析
【解析】窗外远处的风景相当于物体，到透镜的距离大于二倍焦距，根据凸透镜成像规律可知，此时成倒立、缩小的实像，故C符合题意，ABD不符合题意。
故选C。
典例3．（2023·内蒙古赤峰·统考中考真题）如图所示，通过焦距为10cm的凸透镜观察窗外远处的风景，看到的是（ ）
A．正立放大的虚像 B．倒立放大的实像
C．倒立缩小的实像 D．倒立缩小的虚像
C
典例精析
典例4．（2023·黑龙江绥化·统考中考真题）如图所示，小明通过焦距为15cm的凸透镜观察到邮票正立放大的像。下列说法正确的是（　　）
A．通过凸透镜观察到的像是实像 B．邮票到凸透镜的距离等于15cm
C．邮票到凸透镜的距离小于15cm D．邮票到凸透镜的距离大于30cm
【解析】A．通过凸透镜观察到邮票正立放大的像，说明此时物距
小于一倍焦距，成正立、放大的虚像，故A错误，
B．邮票到凸透镜的距离即是物距，因为焦距等于15cm，当物距等
于焦距时，经凸透镜折射后成平行光射出，所以不成像，故B错误；
C．通过凸透镜观察到邮票正立放大的像，说明此时物距小于一倍
焦距，即是邮票到凸透镜的距离小于15cm，故C正确；
D．如果邮票到凸透镜的距离大于30cm，即是物距大于二倍焦距，应在光屏上成缩小、倒立的实像，故D错误。故选C。
C
典例精析
典例5．（2023·上海·统考中考真题）放大镜是生活中常见的凸透镜：
（1）成虚像时，物距和像距的大小关系为： ；
（2）成虚像时，物距越大，像距越大，像 ；
（3）物体在物距L1时，成虚像，物体在物距L2时，成实像，请比较L1、L2
的大小关系并说明理由： 。
物距小于像距
越大
根据凸透镜成像规律知，物距小于凸透镜的一倍焦距时，成正立放大的虚像；物距大于凸透镜的一倍焦距时，成倒立的实像；物体在物距L1时，成虚像，物体在物距L2时，成实像，所以物距L1小于物距L2。
方法归纳　
利用凸透镜成像的规律解题时，记住以下口诀：
一倍焦距分虚实，二倍焦距分大小，
实像物在焦点外，物近像远像变大。
虚像物在焦点内，物远像远像变大。
实像总在异侧倒，虚像总在同侧正。
像的大小像距判，像距大像远像大。
