第五章 透镜及其应用 第二节 生活中的透镜

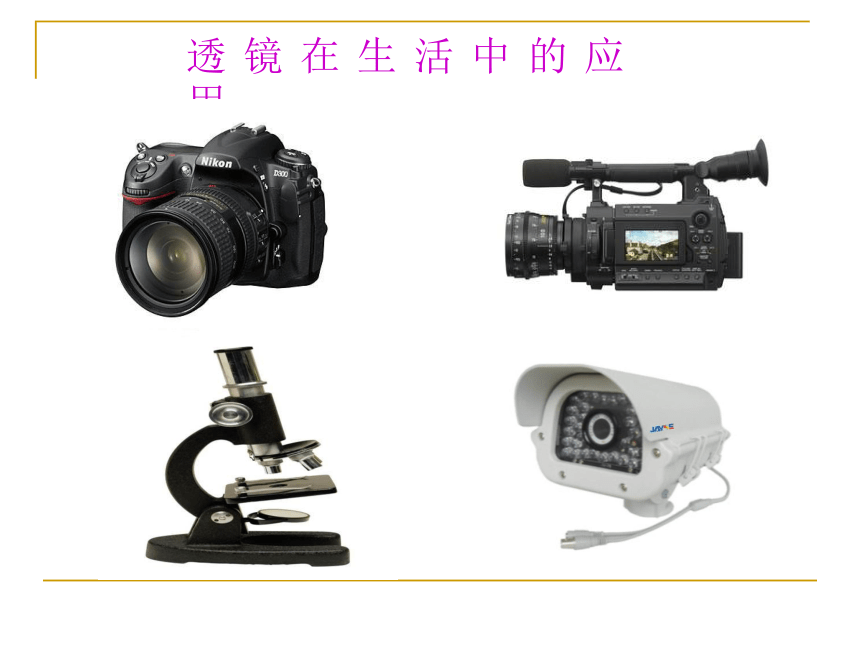

课件22张PPT。第二节 生活中的透镜第五章 透镜及其应用新疆文化旅游节——冰凸透镜采集圣火 透 镜 在 生 活 中 的 应 用漂亮的照片照相机主要由哪几部分组成？
它的镜头相当于什么？
胶卷相当于什么？

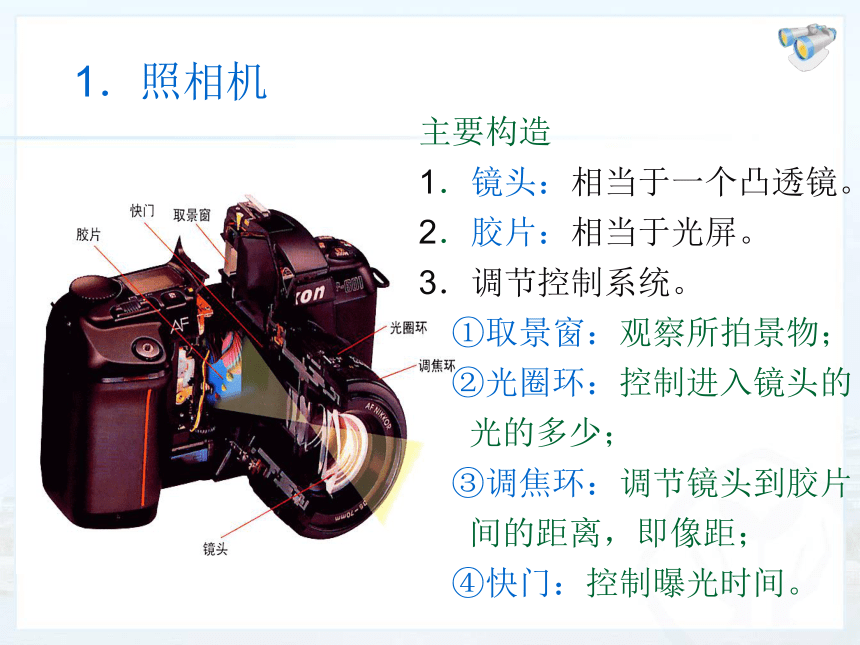

物体在胶卷上成的像有什么特点？1．照相机主要构造
1．镜头：相当于一个凸透镜。
2．胶片：相当于光屏。
3．调节控制系统。
①取景窗：观察所拍景物；
②光圈环：控制进入镜头的光的多少；
③调焦环：调节镜头到胶片间的距离，即像距；

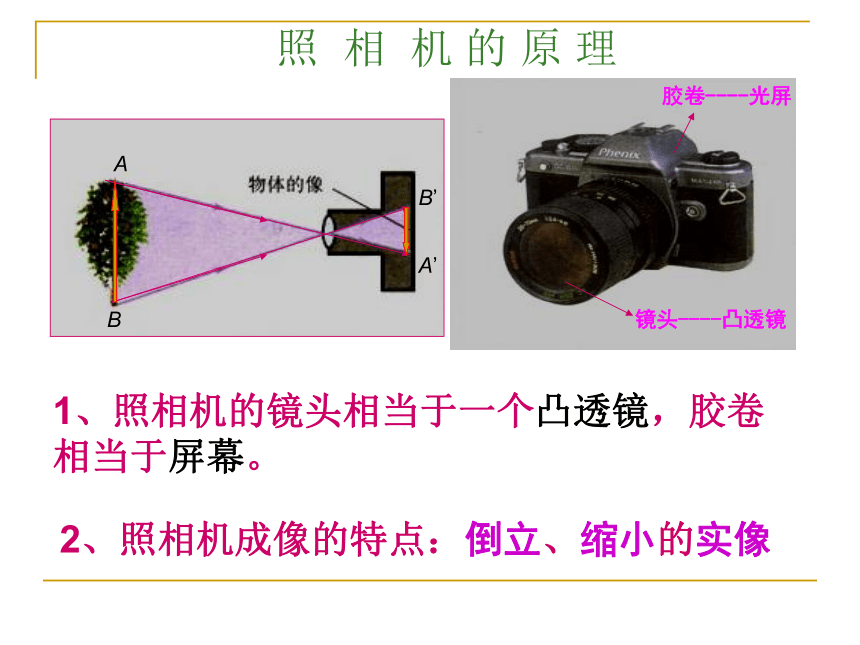

④快门：控制曝光时间。1.像比物小还是比物大？2.像是倒立还是正立？3.像和物与凸透镜的位置如何？回答问题照 相 机 的 原 理ABA’B’镜头----凸透镜胶卷----光屏1、照相机的镜头相当于一个凸透镜，胶卷相当于屏幕。2、照相机成像的特点：倒立、缩小的实像

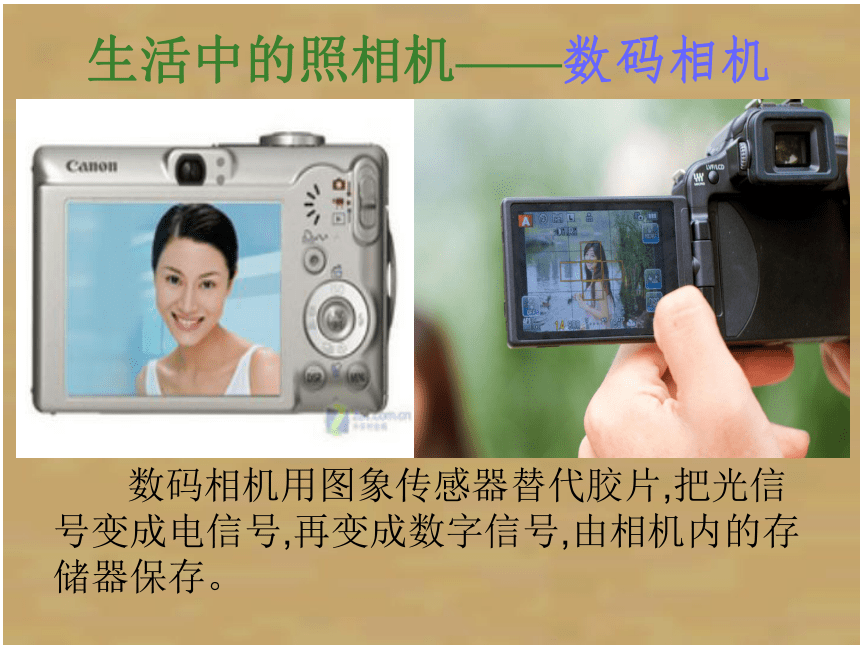

生活中的照相机——数码相机 数码相机用图象传感器替代胶片,把光信号变成电信号,再变成数字信号,由相机内的存储器保存。投 影 仪讨论与交流投影仪成像特点像是缩小还是放大？
像是正立还是倒立？
像距与物距哪个大？
像与物体位于凸透镜的同侧还是两侧？投影仪的原理 ABA‘B‘投影仪的镜头相当于一个凸透镜，屏幕相当于光屏。投影仪成像特点: 倒立、放大的实像１．平面镜在这里有什 么作用？投影仪的使用 改变光的传播路径,使
投影片的像出现在投影机前
方的屏幕上。投影片要倒放。２．我们要在屏幕上看到正立的像，投影片应该怎么放? 放　大　镜2.放大镜成像的特点：正立、放大的虚像。1.放大镜实质就是一个凸透镜。放大镜成像特点像是缩小还是放大？
像是正立还是倒立？
像和物位于透镜的两侧还是同侧？
生活中的透镜倒立、缩小的实像倒立、放大的实像正立、放大的虚像实像和虚像实像：是实际光线会聚而形成的,能呈现在光屏上。例如：虚像：是反射光线或折射光线的反向延长线相交而形成的,不能呈现在光屏上。例如：平面镜成像放大镜的像小孔成像照相机的像投影仪的像“眼睛受骗”小结物体通过照相机可以成一个倒立的缩小的像。
物体通过投影仪可以成一个倒立的放大的像。
物体通过放大镜我们可以看到一个正立的放
大的像。注：这里的倒立、正立；放大、缩小是指物体的像相对于物体来说的。正立或倒立放大或缩小实像或虚像倒立
倒立
正立
缩小
放大放大实像
实像
虚像
异侧
异侧
同侧异侧或同侧当堂练习答案:D答案:B答案:C 4.用照相机拍照时，得到的像是( )
A．正立、放大的实像
B．倒立、放大的虚像
C．正立、放大的虚像
D．倒立、缩小的实像
5.在圆形鱼缸里养的鱼，看起来比真实的鱼要大，这是因为圆形鱼缸相当于一个 ，所看到的鱼是 (填“实像”或“虚像”)，这个像 （填“能”或“不能”）用光屏承接。D凸透镜虚像不能谢谢大家！
