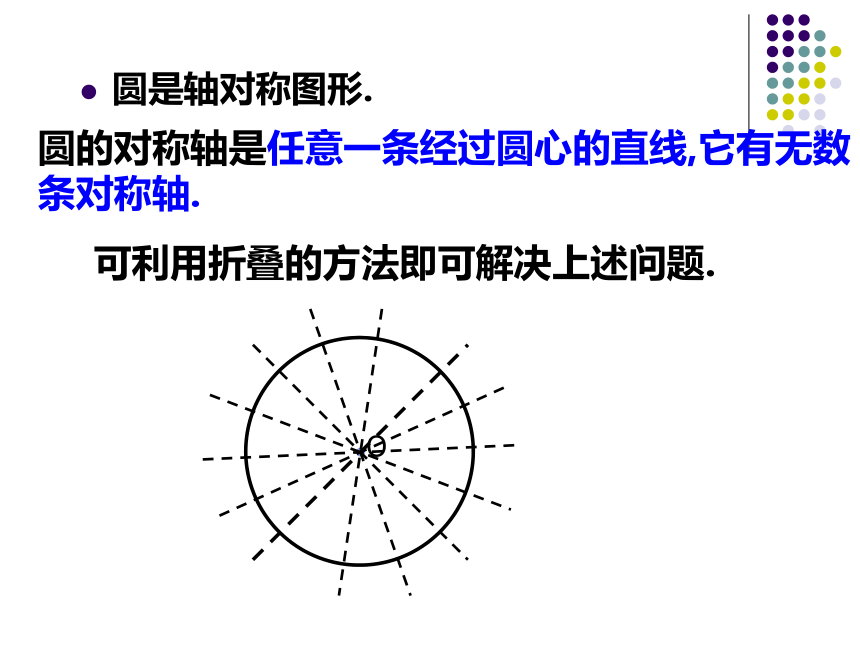

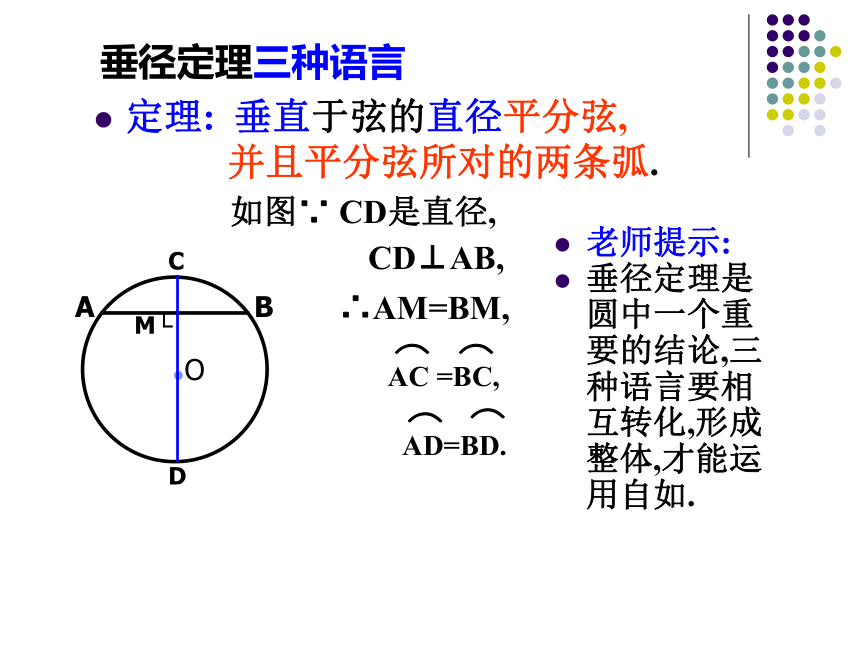

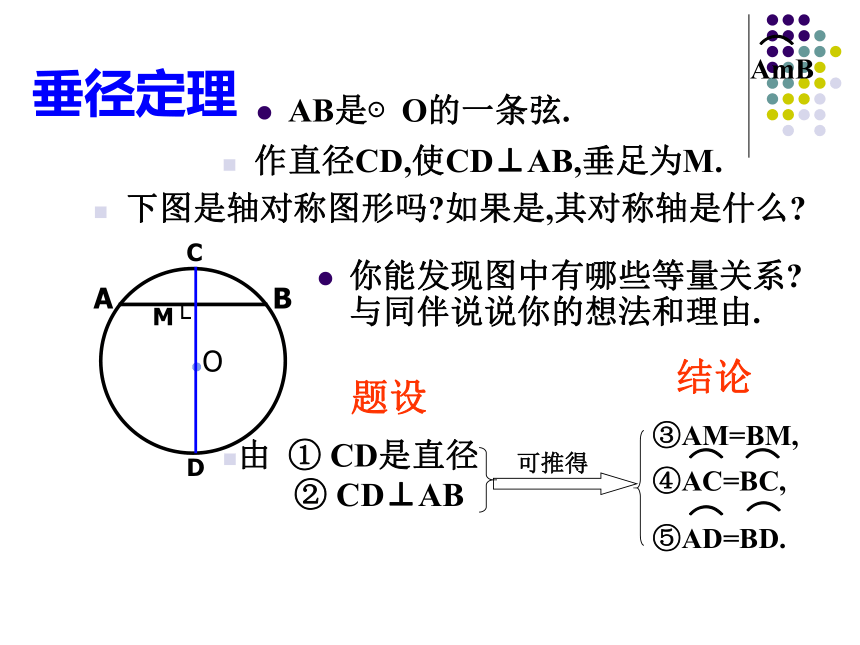

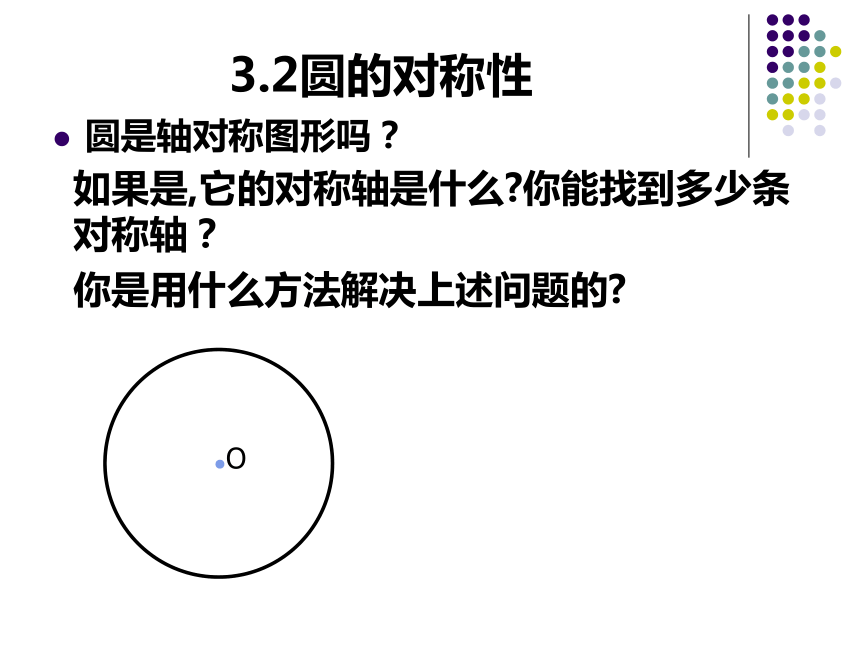

课件29张PPT。垂径定理3.2圆的对称性圆是轴对称图形吗？如果是,它的对称轴是什么?你能找到多少条对称轴？你是用什么方法解决上述问题的?圆是轴对称图形.圆的对称轴是任意一条经过圆心的直线,它有无数条对称轴.可利用折叠的方法即可解决上述问题.圆的相关概念圆上任意两点间的部分叫做圆弧,简称弧.直径将圆分成两部分,每一部分都叫做半圆(如弧ABC).连接圆上任意两点间的线段叫做弦(如弦AB).经过圆心的弦叫做直径(如直径AC).⌒③AM=BM,垂径定理AB是⊙O的一条弦.你能发现图中有哪些等量关系?与同伴说说你的想法和理由.作直径CD,使CD⊥AB,垂足为M.下图是轴对称图形吗?如果是,其对称轴是什么?由 ① CD是直径② CD⊥AB题设结论垂径定理如图,小明的理由是:连接OA,OB,则OA=OB.在Rt△OAM和Rt△OBM中,∵OA=OB，OM=OM，∴Rt△OAM≌Rt△OBM.∴AM=BM.∴点A和点B关于CD对称.∵⊙O关于直径CD对称,∴当圆沿着直径CD对折时,点A与点B重合,垂径定理三种语言定理: 垂直于弦的直径平分弦,
并且平分弦所对的两条弧.老师提示:

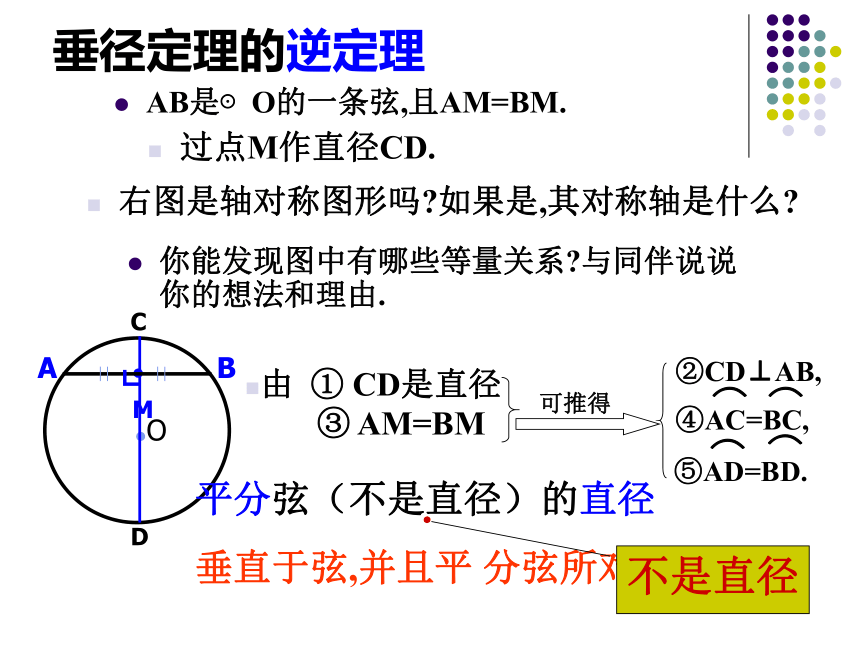

垂径定理是圆中一个重要的结论,三种语言要相互转化,形成整体,才能运用自如.CD⊥AB,如图∵ CD是直径,∴AM=BM,②CD⊥AB,垂径定理的逆定理AB是⊙O的一条弦,且AM=BM.你能发现图中有哪些等量关系?与同伴说说你的想法和理由.过点M作直径CD.右图是轴对称图形吗?如果是,其对称轴是什么?由 ① CD是直径③ AM=BM┗平分弦（不是直径）的直径

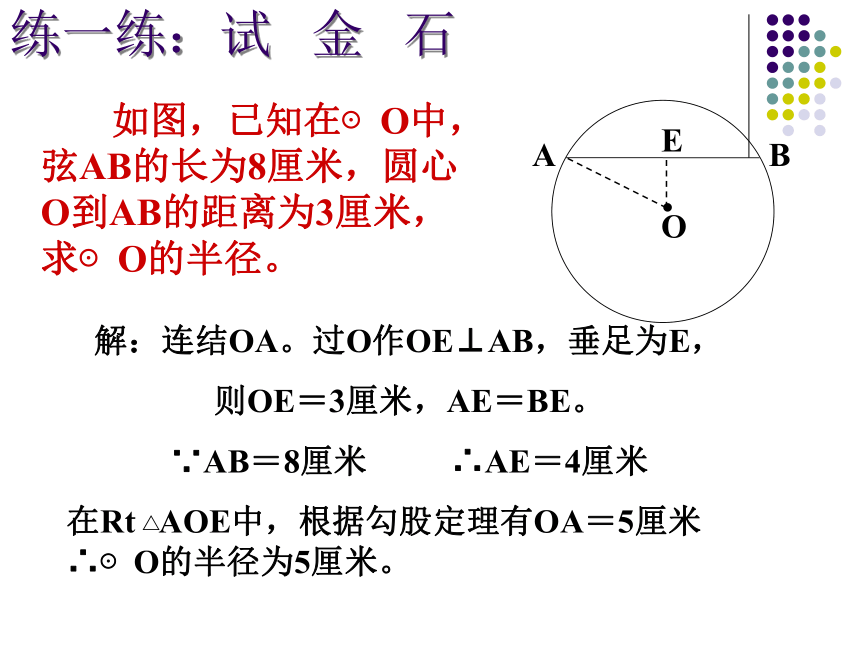

垂直于弦,并且平 分弦所对的两条弧. 如图，已知在⊙O中，弦AB的长为8厘米，圆心O到AB的距离为3厘米，求⊙O的半径。E练一练：试 金 石你可以写出相应的命题吗?垂径定理的逆定理如图,在下列五个条件中:只要具备其中两个条件,
就可推出其余三个结论.① CD是直径,③ AM=BM,② CD⊥AB,垂径定理及逆定理垂直于弦的直径平分弦,并且平分弦所的两条弧.平分弦(不是直径)的直径垂直于弦,并且平 分弦所对的两条弧.平分弦所对的一条弧的直径,垂直平分弦,并且平分弦所对的另一条弧.弦的垂直平分线经过圆心,并且平分这条弦所对的两条弧. 垂直于弦并且平分弦所对的一条弧的直线经过圆心,并且平分弦和所对的另一条弧.平分弦并且平分弦所对的一条弧的直线经过圆心,垂直于弦,并且平分弦所对的另一条弧.平分弦所对的两条弧的直线经过圆心,并且垂直平分弦.① CD是直径,③ AM=BM,② CD⊥AB,根据垂径定理与推论可知对于一个圆和一条直线来说。如果具备（1）过圆心 （2）垂直于弦 （3）平分弦（4）
平分弦所对的优弧 （5）平分弦所对的劣弧上述五个条件中的任何两个条件都可以推出其他三个结论注意驶向胜利的彼岸挑战自我画一画如图,M为⊙O内的一点,利用尺规作一条弦AB,使AB过点M.并且AM=BM.2、如图4，在⊙O中，AB为⊙O的弦，C、D是直线AB上两点，且AC＝BD求证：△OCD为等腰三角形。
3、如图，两个圆都以点O为圆心，小圆的弦CD与大圆的弦AB在同一条直线上。你认为AC与BD的大小有什么关系？为什么？Gabcd∵ a = b ，c = d∴ a – c = b - d线段加减圆弧加减挑战自我垂径定理的推论 如果圆的两条弦互相平行,那么这两条弦所夹的弧相等吗?老师提示: 这两条弦在圆中位置有两种情况:驶向胜利的彼岸垂径定理的推论 圆的两条平行弦所夹的弧相等.垂径定理的推论 如果圆的两条弦互相平行,那么这两条弦所夹的弧相等吗?老师提示: 这两条弦在圆中位置有两种情况:垂径定理的推论 圆的两条平行弦所夹的弧相等.讲解如果圆的两条弦互相平行，那么这两条弦所夹的弧相等吗？圆的两条平行弦所夹的弧相等如何找圆心？当未知一个圆或一条弧的圆心时，如何把它找出来？挑战自我填一填1、判断：
⑴垂直于弦的直线平分这条弦,并且平分弦所对
的两条弧. （ ）
⑵平分弦所对的一条弧的直径一定平分这条弦所
对的另一条弧. （ ）
⑶经过弦的中点的直径一定垂直于弦. （ ）
⑷圆的两条弦所夹的弧相等，则这两条弦平行.
⑸弦的垂直平分线一定平分这条弦所对的弧. （ ）2.已知：如图,⊙O 中,弦AB∥CD,AB＜CD,
直径MN⊥AB,垂足为E,交弦CD于点F.
图中相等的线段有 :
.
图中相等的劣弧有:
.3、已知：如图，⊙O 中， AB为 弦，C 为
弧AB 的中点，OC交AB 于D ，AB = 6cm ，
CD = 1cm. 求⊙O 的半径OA.4、如图为一圆弧形拱桥，半径OA = 10m，
拱高为4m，求拱桥跨度AB的长。 1300多年前，我国隋代建造的赵州石拱桥的桥拱是圆弧形，它的跨度(弧所对的弦的长)为37.4米，拱高(弧中点到弦的距离，也叫弓形的高)为7.2米，求桥拱的半径(精确到0.1米)．4.如图,圆O与矩形ABCD交于E、F、G、H,EF=10,HG=6,AH=4.求BE的长.MN已知：AB和CD是⊙O内的两条平行弦，，AB=6cm，CD=8cm，⊙O的半径为5cm，思考题：（1）请根据题意画出符合条件的图形（2）求出AB、与CD间的距离。（1）（2）学生练习已知：AB是⊙O直径，CD
是弦，AE⊥CD，BF⊥CD
求证：EC＝DF小结: 解决有关弦的问题，经常是过圆心作弦的垂线，或作垂直于弦的直径，连结半径等辅助线，为应用垂径定理创造条件。
