电流的测量学案

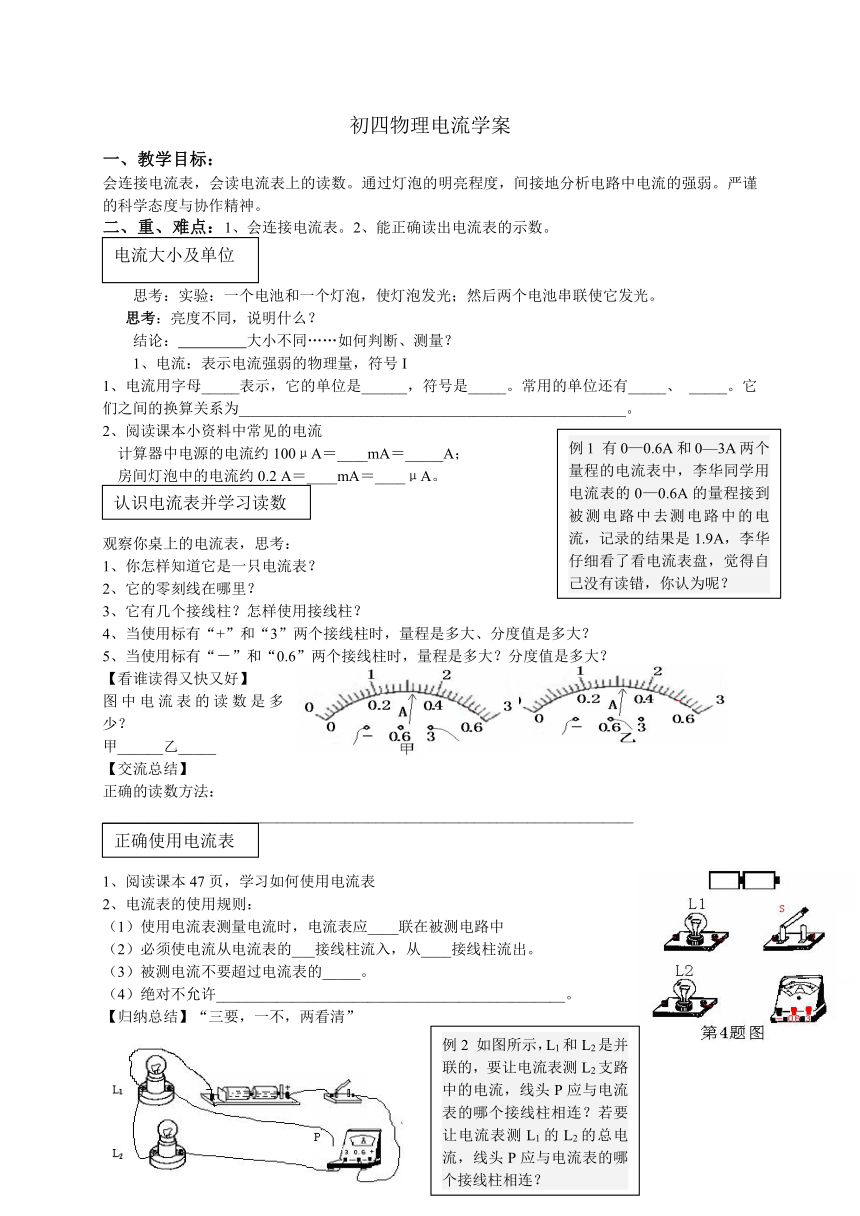

初四物理电流学案
一、教学目标：
会连接电流表，会读电流表上的读数。通过灯泡的明亮程度，间接地分析电路中电流的强弱。严谨的科学态度与协作精神。
二、重、难点：1、会连接电流表。2、能正确读出电流表的示数。
思考：实验：一个电池和一个灯泡，使灯泡发光；然后两个电池串联使它发光。
思考：亮度不同，说明什么？
结论： 大小不同……如何判断、测量？
1、电流：表示电流强弱的物理量，符号I
1、电流用字母_____表示，它的单位是 ( http: / / www.21cnjy.com )______，符号是_____。常用的单位还有_____、 _____。它们之间的换算关系为___________________________________________________。
2、阅读课本小资料中常见的电流
计算器中电源的电流约100μA＝____mA＝_____A；
房间灯泡中的电流约0.2 A＝____mA＝____μA。
观察你桌上的电流表，思考：
1、你怎样知道它是一只电流表？
2、它的零刻线在哪里？
3、它有几个接线柱？怎样使用接线柱？
4、当使用标有“+”和“3”两个接线柱时，量程是多大、分度值是多大？
5、当使用标有“－”和“0.6”两个接线柱时，量程是多大？分度值是多大？
【看谁读得又快又好】
图中电流表的读数是多少？
甲______乙_____
【交流总结】
正确的读数方法：
______________________________________________________________________
1、阅读课本47页，学习如何使用电流表
2、电流表的使用规则：
（1）使用电流表测量电流时，电流表应____联在被测电路中
（2）必须使电流从电流表的___接线柱流入，从____接线柱流出。
（3）被测电流不要超过电流表的_____。
（4）绝对不允许______________________________________________。
【归纳总结】“三要，一不，两看清”
【平行练习】1、在图中，要用电流表测小灯泡中的电流，如果通过小灯泡的电流在0.4A左右，应如何接入电流表？并画出电路图。
2、某同学测电流时连接电路，当该同学将开关 ( http: / / www.21cnjy.com )闭合后，发现电流表的指针向左偏转，下列判断中正确的是 A.电流表接线时连接不牢固 B.灯泡的灯丝断了C.电流表的左端是正接线柱 D.电流表的右端是正接线柱
3、有0~0.6A和0~3 ( http: / / www.21cnjy.com )A两个量程的电流表，某次测量用0~0.6A量程，从0~3A量程刻度盘上发现指针正好指在2.3A的刻度线上，测得的实际电流的大小为_______。
达标检测1、如图所示，a、b、c、d为 ( http: / / www.21cnjy.com )电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接点的连接关系为（ ）
A、M接a，N接b B、M接c，N接b C、M接b，N接a D、M接d，N接c
2、电路中的电流大约为0.4A，一 ( http: / / www.21cnjy.com )同学要准确测量这个电路中的电流值，他选用的电流表有两个量程：0~0.6A及0~3A，他是用0~3A的量程来测量，他这样的结果是
A、测不出电流值 B、电流表的指针可能被打弯
C、电流表可能被烧坏 D、测量的精确程度差一些
3、两灯泡串联，如何用电流表测通过它们的电流，画出电路图，并根据电路图连接实物。
4、现有一个电池组，两只电流表A1 ( http: / / www.21cnjy.com )和A2，两只小灯泡L1和L2，一个开关，导线若干条，请你设计一个电路，要求开关闭合后，L1和L2并联，电流表A1测干路电流，电流表A2测L2的电流，画出电路图,并根据电路图连接实物。
电流大小及单位
例1 有0—0.6A和0—3A两个量程的电流表中，李华同学用电流表的0—0.6A的量程接到被测电路中去测电路中的电流，记录的结果是1.9A，李华仔细看了看电流表盘，觉得自己没有读错，你认为呢？
认识电流表并学习读数
正确使用电流表
例2 如图所示，L1和L2是并联的，要让电流表测L2支路中的电流，线头P应与电流表的哪个接线柱相连？若要让电流表测L1的L2的总电流，线头P应与电流表的哪个接线柱相连？
