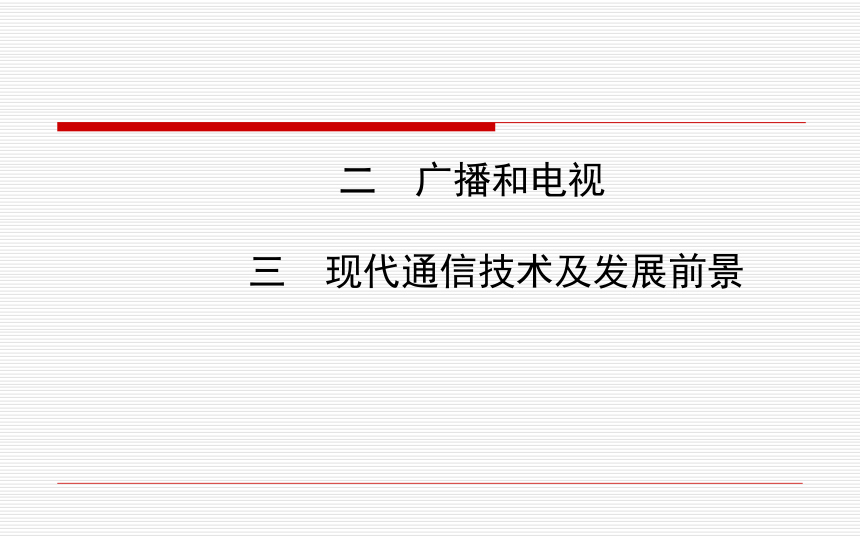

课件39张PPT。二 广播和电视?

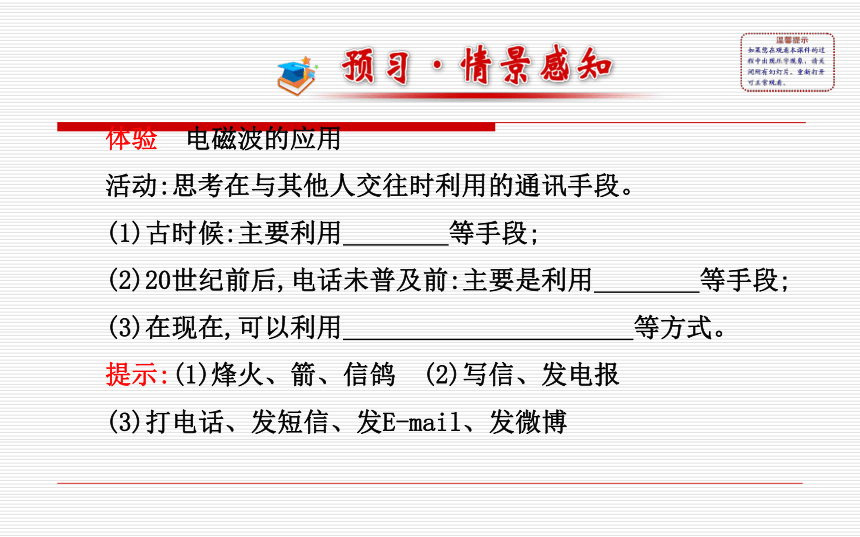

　三 现代通信技术及发展前景 体验 电磁波的应用
活动:思考在与其他人交往时利用的通讯手段。
(1)古时候:主要利用　　　　等手段;
(2)20世纪前后,电话未普及前:主要是利用　　　　等手段;
(3)在现在,可以利用　　　　　　　　　　　等方式。
提示:(1)烽火、箭、信鸽　(2)写信、发电报

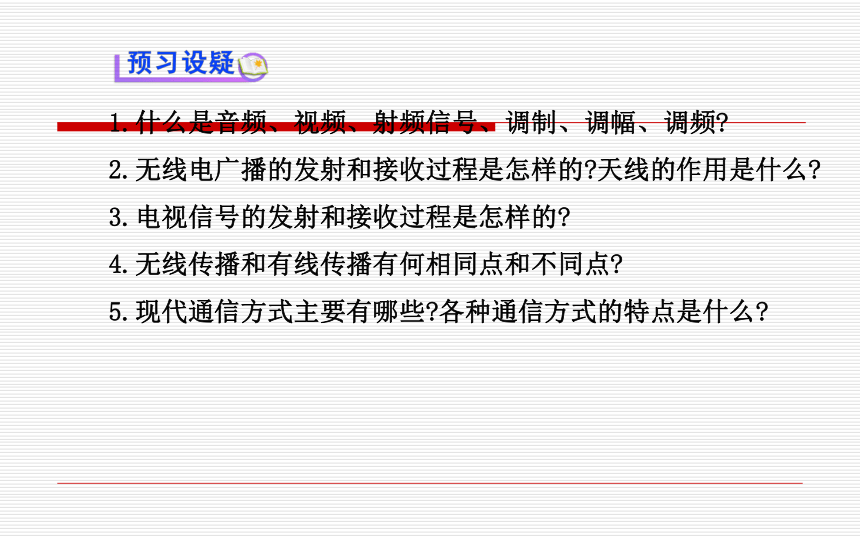

(3)打电话、发短信、发E-mail、发微博1.什么是音频、视频、射频信号、调制、调幅、调频?
2.无线电广播的发射和接收过程是怎样的?天线的作用是什么?
3.电视信号的发射和接收过程是怎样的?
4.无线传播和有线传播有何相同点和不同点?

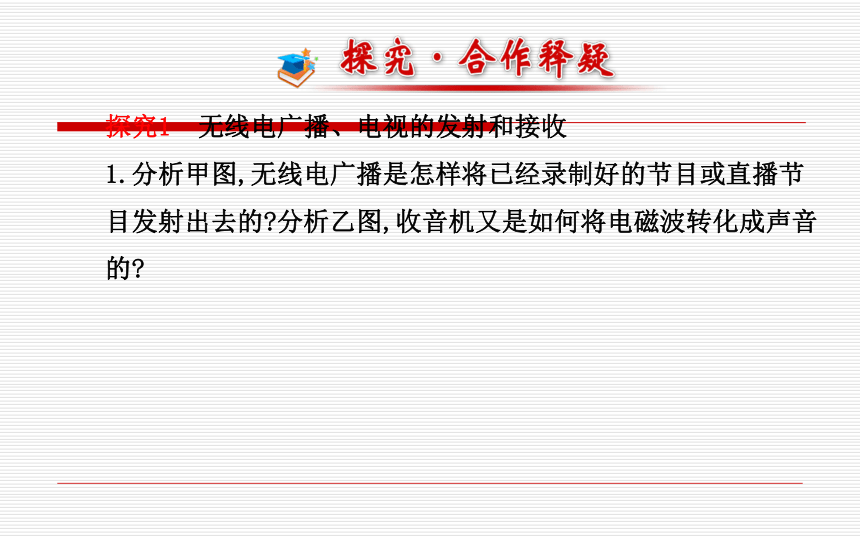

5.现代通信方式主要有哪些?各种通信方式的特点是什么?探究1 无线电广播、电视的发射和接收

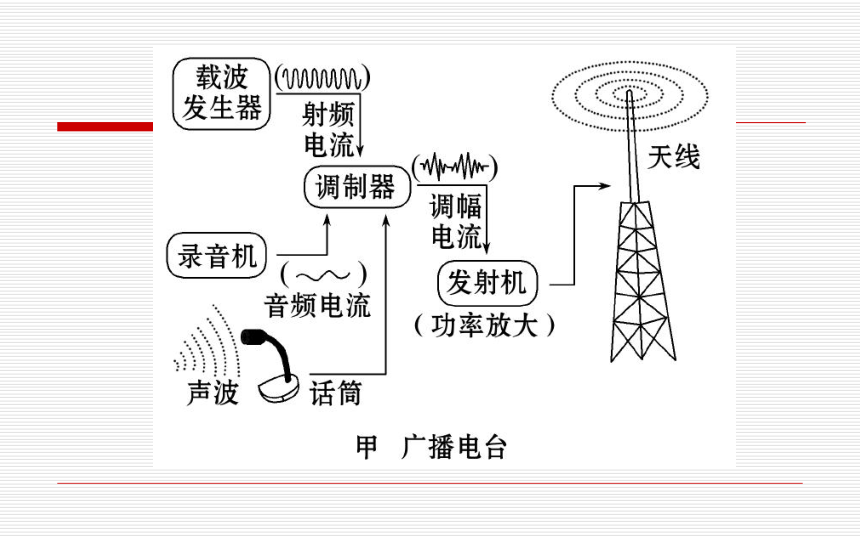

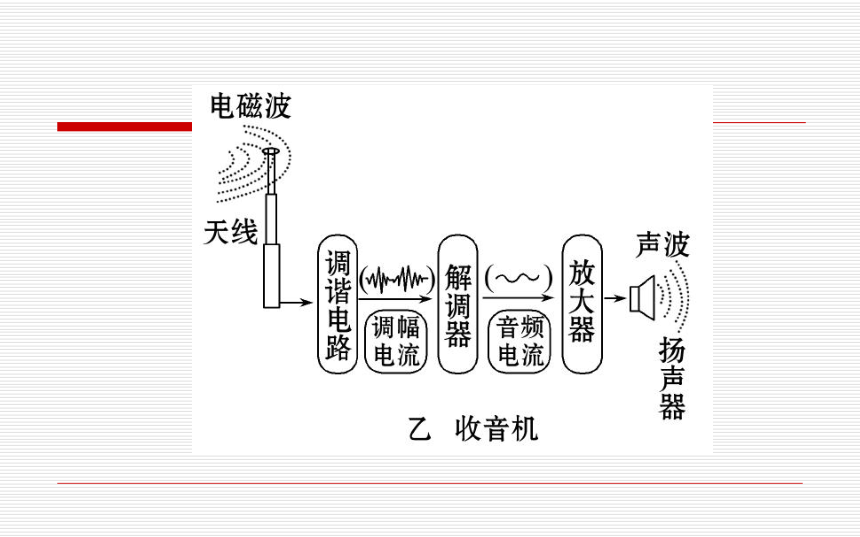

1.分析甲图,无线电广播是怎样将已经录制好的节目或直播节
目发射出去的?分析乙图,收音机又是如何将电磁波转化成声音

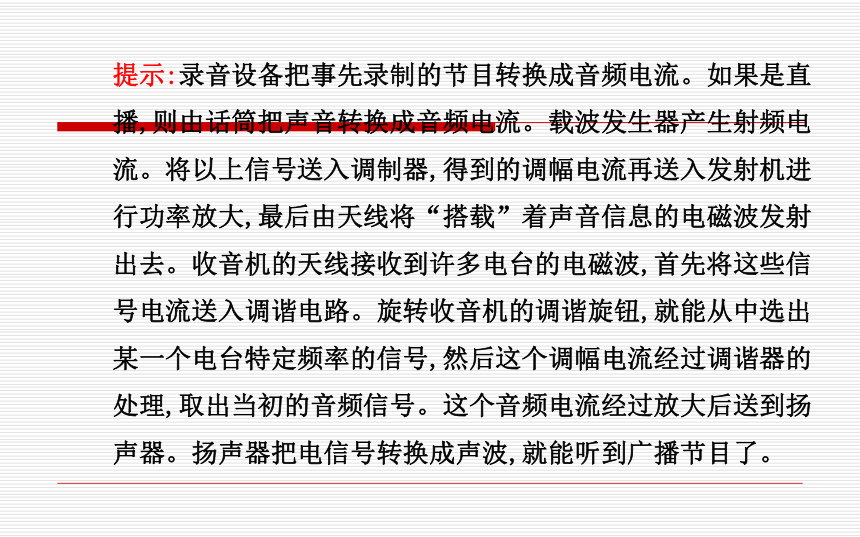

的?提示:录音设备把事先录制的节目转换成音频电流。如果是直
播,则由话筒把声音转换成音频电流。载波发生器产生射频电
流。将以上信号送入调制器,得到的调幅电流再送入发射机进
行功率放大,最后由天线将“搭载”着声音信息的电磁波发射
出去。收音机的天线接收到许多电台的电磁波,首先将这些信
号电流送入调谐电路。旋转收音机的调谐旋钮,就能从中选出
某一个电台特定频率的信号,然后这个调幅电流经过调谐器的
处理,取出当初的音频信号。这个音频电流经过放大后送到扬

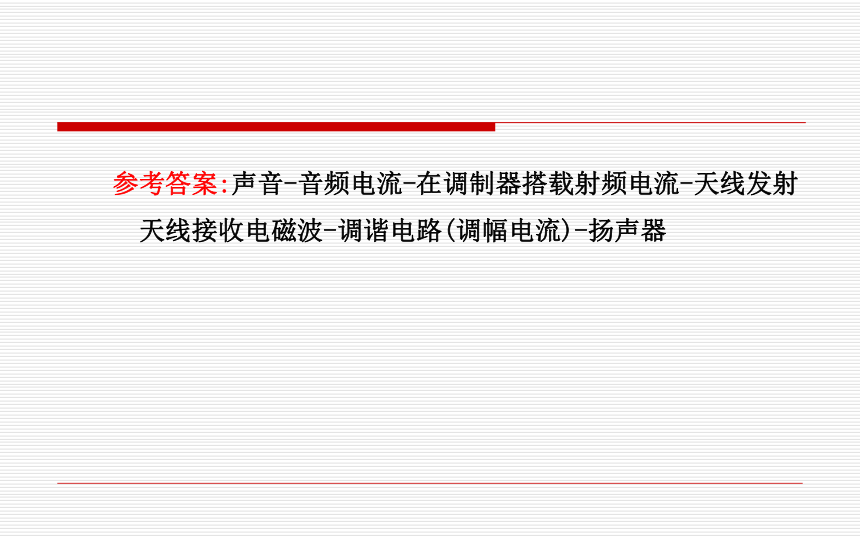

声器。扬声器把电信号转换成声波,就能听到广播节目了。参考答案:声音-音频电流-在调制器搭载射频电流-天线发射

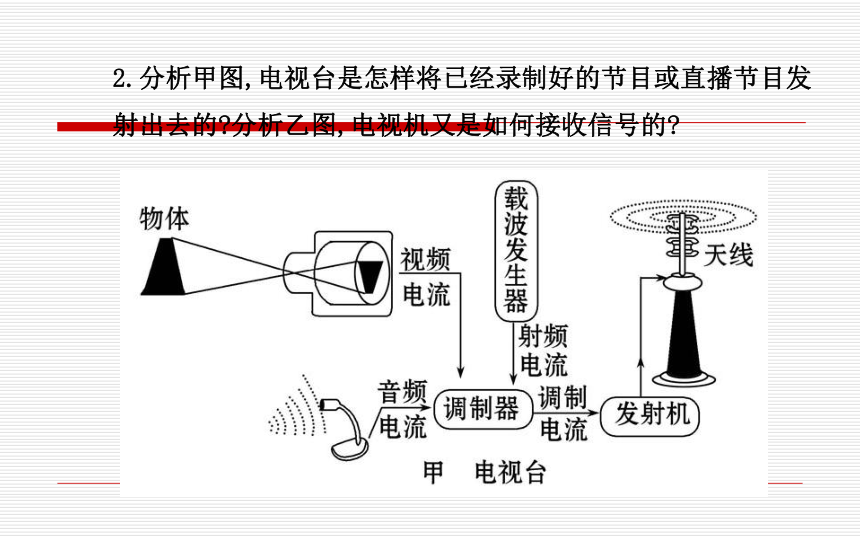

　天线接收电磁波-调谐电路(调幅电流)-扬声器2.分析甲图,电视台是怎样将已经录制好的节目或直播节目发

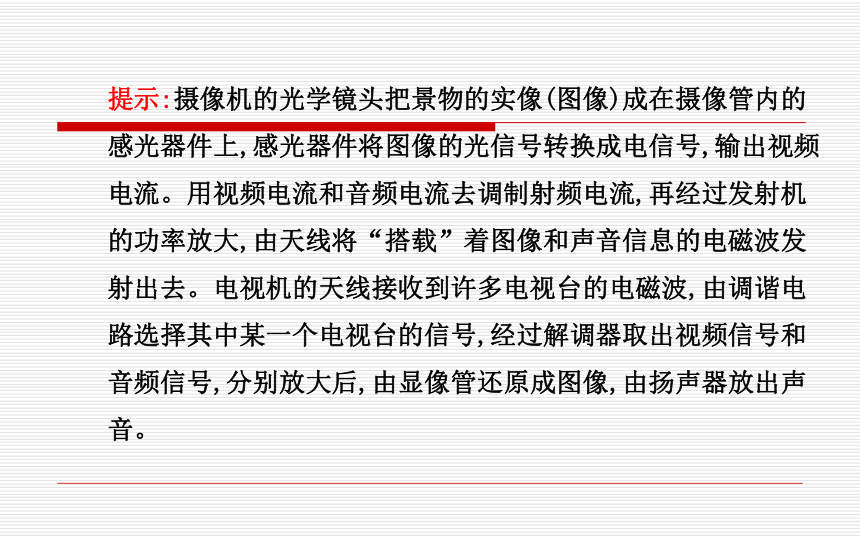

射出去的?分析乙图,电视机又是如何接收信号的?提示:摄像机的光学镜头把景物的实像(图像)成在摄像管内的
感光器件上,感光器件将图像的光信号转换成电信号,输出视频
电流。用视频电流和音频电流去调制射频电流,再经过发射机
的功率放大,由天线将“搭载”着图像和声音信息的电磁波发

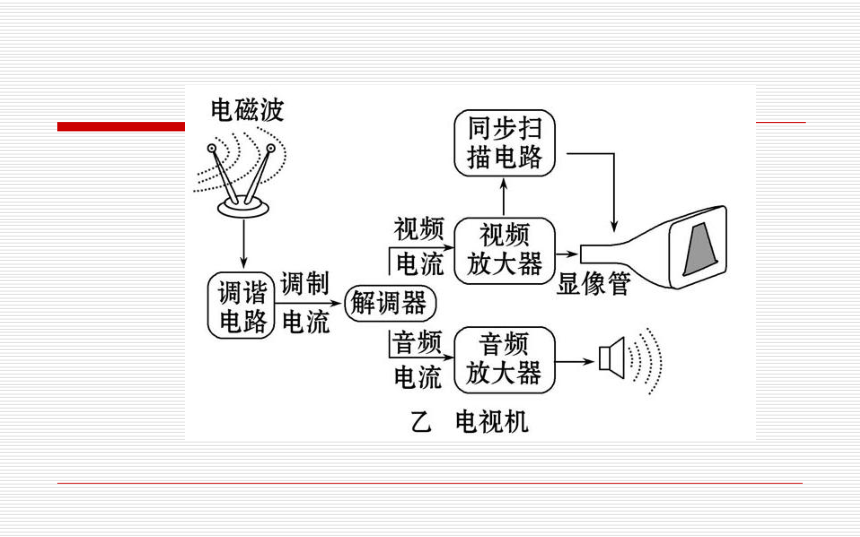

射出去。电视机的天线接收到许多电视台的电磁波,由调谐电
路选择其中某一个电视台的信号,经过解调器取出视频信号和
音频信号,分别放大后,由显像管还原成图像,由扬声器放出声

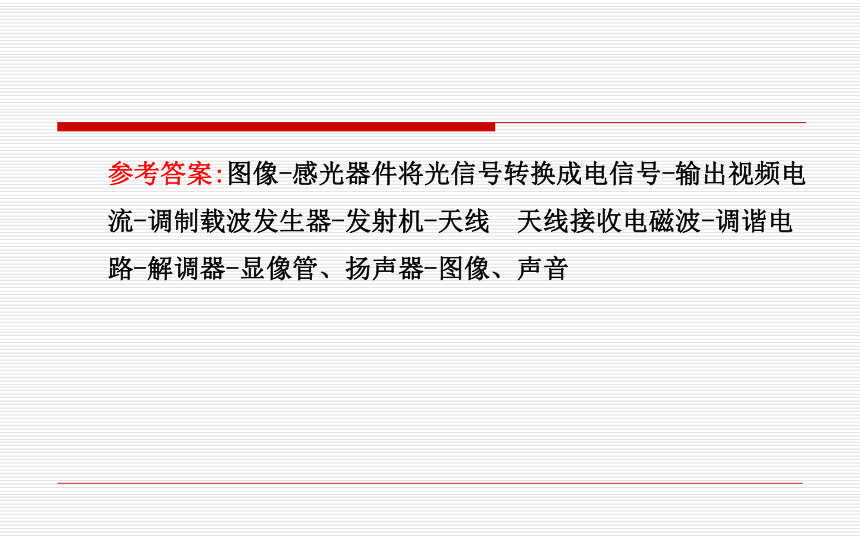

音。参考答案:图像-感光器件将光信号转换成电信号-输出视频电
流-调制载波发生器-发射机-天线　天线接收电磁波-调谐电
路-解调器-显像管、扬声器-图像、声音探究2 四种通信方式
1.两部移动电话离得很近,在通话时还需要交换机吗?
提示:任何两部电话在通话时,都要经过最近的基地台将信息送
到交换中心,然后再通过交换中心发至接收方最近的基地台,基
地台再把信息传送给接收方。
参考答案:需要2.拿一束光纤,将光源(小灯泡)放在光纤的一端,在光纤的另一
端用肉眼　　　　看到光(选填“能”或“不能”)。
提示:光纤传导光的能力非常强,光在光纤内发生全反射,能在
光纤内由一端传播到光纤的另一端,所以在光纤的另一端用肉
眼能看到光。
参考答案:能3.人类为什么利用同步卫星做卫星中继通信的中继站?一般需
要在地球周围均匀配置　　　　颗同步卫星,就能使通信范围
几乎覆盖地球上的各个角落。
提示:同步卫星相对于地球是静止的,与地球自转的周期相同,
且转动方向与地球自转的方向相同。只要在地球周围均匀配置
三颗同步卫星,就能使通信范围几乎覆盖地球上的各个角落,可
以实现全球通信。
参考答案:同步卫星相对于地面是静止的　三一、广播和电视
1.音频、视频和射频信号　调制:
(1)三种信号:
①射频信号:能产生_______电磁波的高频率振荡电流。
②视频信号:由_____转换成的电流信号。
③音频信号:由_____转换成的电流信号。高频率图像声音④区分三种信号示意图。音频视频射频(2)调制:音频信号和视频信号搭载到_____信号的过程,分为
_____和_____两种。射频调幅调频2.无线电广播和电视的发射与接收:
(1)天线:用于发射和接收_______。
(2)发射端和接收端有两个互逆的相对应器件,即发射端的
_______和接收端的_______。电磁波调制器解调器3.声音和图像的发射:
(1)音频信号:_____转换成的电流信号。
(2)视频信号:_____转换成的电流信号。
(3)发射:将音频信号和视频信号加载到___________上,才能发
射到天空中。
(4)转换装置:高频电磁波被接收后,话筒和摄像机是分别把声
音和图像转换成_________的装置。 声音图像高频电磁波电流信号二、现代通信技术及发展前景
1.现代通信技术:
(1)移动通信:手机
既是_____机又是_____机,需要一组大功率的固定电台(基地台)
和交换中心来转接。
(2)网络通信:利用一定的_____和_____,将分布于世界各地的
_______连接起来,用来传递信息。发射接收硬件软件计算机(3)光纤通信:
①从理论上讲电磁波的波长_____,能携带的信息越多。
②光纤中传输的是被调制的_____。
(4)卫星中继通信
①要建立覆盖全球的通信网至少需要_____同步卫星。
②卫星通信中使用的电磁波是_____。越短激光三颗微波2.发展前景:_______技术将在通信领域得到更加广泛和深入的
应用。计算机考点 四种现代信息技术通信的特点
【典例】下列有关电磁波及信息传输的说法中错误的是(　　)
A.现代生活中手机通话主要是利用电磁波传递信息
B.光纤是网络中传输媒介最理想的一种,它的特点是传输容量
大、质量好、损耗小
C.移动电话、广播和电视都是利用电磁波传递信息的
D.微波通信、卫星通信、光纤通信、网络通信都是利用无线电
波传递信息的【思路导引】分析本题的关键是分清各种通信方式的特点。
【精讲精析】选D。手机是人们常用的通讯工具,它传递信息依
靠的是电磁波,A说法正确;光纤已经成为现代通信的主要传输
工具,它具有容量大、不受外界磁场的干扰、不怕腐蚀、不怕
潮、能量损耗少等优点,B说法正确;移动电话、广播和电视是
利用电磁波传递信息的,C说法正确;微波通信、卫星通信、光
纤通信是利用无线电波传递信息的,网络通信是利用数据通信
传递信息的,D说法错误。 【方法归纳】根据使用特点判断不同的通信方式1.如图所示是各类电流的波形示意图,由图可知频率最高的是
　(　　)
A.音频电流
B.照明电流
C.视频电流
D.射频电流【解析】选D。本题考查音频、视频、射频的概念和对图像的
分析能力。频率指电流在1 s内振动的次数,从图像上可以看
出,射频电流单位时间内振动的次数较多,因此它的频率最高。
故选D。2.无线电广播传输信号利用的是(　　)
A.振荡电流 B.电流
C.直接利用音频电流 D.电磁波
【解析】选D。本题考查了无线电广播信号的传输。无线电广
播信号由广播电台发射电磁波,收音机接收电磁波的,信号在空
中是以电磁波的形式传输的,故选D。3.电视机换台时,实际上是在改变(　　)
A.电视台发射电磁波的频率
B.电视台发射电磁波的波速
C.电视机接收电磁波的频率
D.电视机接收电磁波的波速【解析】选C。本题考查了调制器、调谐器的作用。电视台发
射电磁波的频率是由电视台控制的,与电视机的换台无关;电磁
波的速度是一定的,不会因电视台的发射和接收而改变;电视机
不同频道接收电磁波的频率不同,换台就是改变接收电磁波的
频率,C正确,故选C。4.关于电磁波及其应用,下列说法中不正确的是(　　)
A.电磁波在真空中传播的速度与光速相同
B.移动电话只能接收电磁波,不能发射电磁波
C.用三颗地球同步卫星就可以实现全球通信
D.无线电波中,长波的频率小于短波的频率【解析】选B。本题考查了电磁波和同步通信卫星的知识。光
也是一种电磁波,所以电磁波和光的速度一样,故A正确;移动电
话是由电磁波传递信息的,它既是发射机又是接收机,故B错;在
同步轨道上均匀的分布三颗同步卫星,就能使通信几乎覆盖地
球的各个角落,故C正确;根据波速、波长和频率之间的关系可
以知道在波速一定的情况下,波长越长,频率越小,所以D正确。5.小赵正在用手机通话,此时他的手机既是发射机又是　　机,
当他讲话时,手机以电磁波的形式把信息发射到　　　　,由基
地台接收并传到交换中心,同时它又能从空中捕捉　　　　,得
到对方讲话的信息。初期的移动电话使用模拟信号,现在已经
完全被　　　　代替,不仅可以通话,还可以发送、接收文字短
信息和其他服务性信息,还能无线上网。【解析】本题考查了移动通信的特点。手机既是发射机又是接
收机,当小赵讲话时,手机以电磁波的形式把信息发射到空中,
由基地台接收并传到交换中心,同时它又能从空中捕捉电磁波,
得到对方讲话的信息。初期的移动电话使用模拟信号,现在已
经完全被数字信号代替,不仅可以通话,还可以发送、接收文字
短信息和其他服务性信息,还能无线上网。
答案:接收　空中　电磁波　数字信号6.光导纤维简称光纤,如图所示。从图中可
看出,光可从任意弯曲的光纤一端传向另一端,似乎光在其中能
随意“转弯”,其实这是光在光纤内不断　　　　　而实现的,
利用光纤来传递电磁波信号,使人类迈上信息高速公路,是华裔
科学家高锟的重大贡献。人们能将光和电磁波联系起来,是因
为光也是　　　　　。【解析】本题考查了光纤通信的原理。光纤通信利用的就是全
反射的道理,光纤在结构上有中心和外皮两种不同介质,光从中
心传播时遇到光纤弯曲处,会发生全反射现象,而保证光线不会
泄漏到光纤外;华裔科学家高锟的重大贡献就是将光和电磁波
联系起来,是因为光也是电磁波。
答案:反射　电磁波 找找你容易错在哪里?
目前,多数小车上都安装了卫星导航系统,导航系统是通过
　　　　接收到卫星信号的;电话是传递信息的重要工具,家庭
用的有线电话是通过　　　　传递信息的。
【学生自答】
①GPS　②电磁波 【教师点评】
①传播信号理解错误:GPS不是传播信号,卫星向GPS接收器传
送信息依靠的是电磁波;②有线电话传递方式错误:有线电话
所传递的声音信息是由导线中的信号电流来实现的。
【正确答案】
电磁波　导线中的电流
