沪科版物理九年级全一册期中复习串讲之课件精讲 第十五章 探究电路 课件(共22张PPT)

(共22张PPT)
沪科版物理 九年级全一册 期中复习串讲
第十五章 探究电路
1
对接课标 单元架构
2
知识梳理 整合提升
3
典题自测 迎战中考
目
录
对接课标 单元架构
1

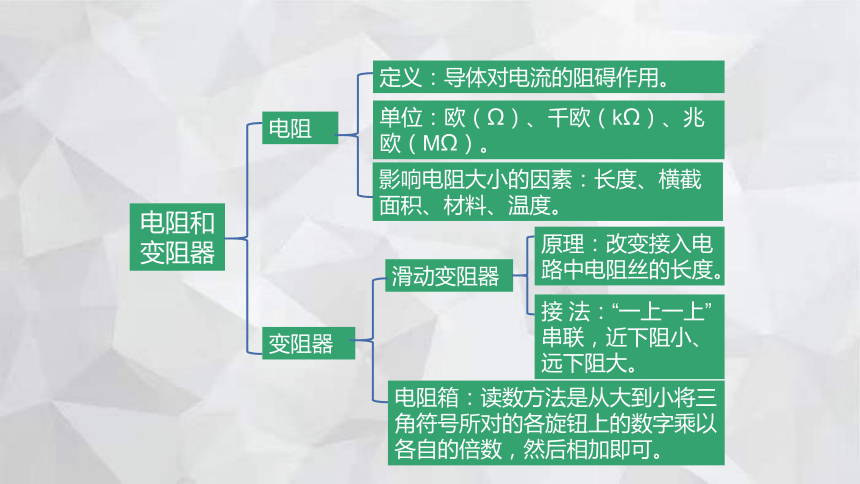

电阻和变阻器
电阻
定义：导体对电流的阻碍作用。
单位：欧（Ω）、千欧（kΩ）、兆欧（MΩ）。
影响电阻大小的因素：长度、横截面积、材料、温度。
滑动变阻器
变阻器
电阻箱：读数方法是从大到小将三角符号所对的各旋钮上的数字乘以各自的倍数，然后相加即可。
原理：改变接入电路中电阻丝的长度。
接 法：“一上一上”串联，近下阻小、远下阻大。

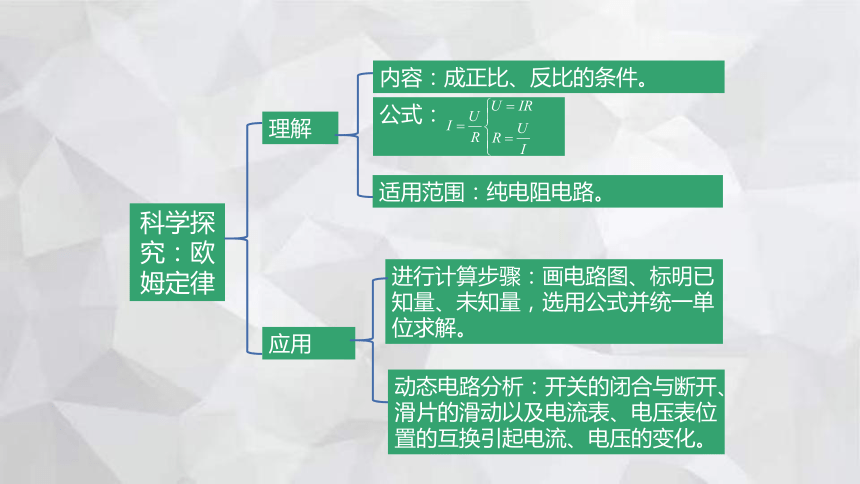

科学探究：欧姆定律
进行计算步骤：画电路图、标明已知量、未知量，选用公式并统一单位求解。
应用
动态电路分析：开关的闭合与断开、滑片的滑动以及电流表、电压表位置的互换引起电流、电压的变化。
理解
内容：成正比、反比的条件。
公式：
适用范围：纯电阻电路。
“伏安法”测电阻
原理：欧姆定律、电压、电流分配。
其他方法
方法：安安法、伏伏法，伏阻法、安阻法等。
用“伏安法”
原理： 。
器材：电源、开关、滑动变阻器、待测电阻、电流表、电压表，导线。
电路图：
步骤及数据处理：多次测量求平均值可以减小误差。
注意事项：包括开关、滑动变阻器、电表。

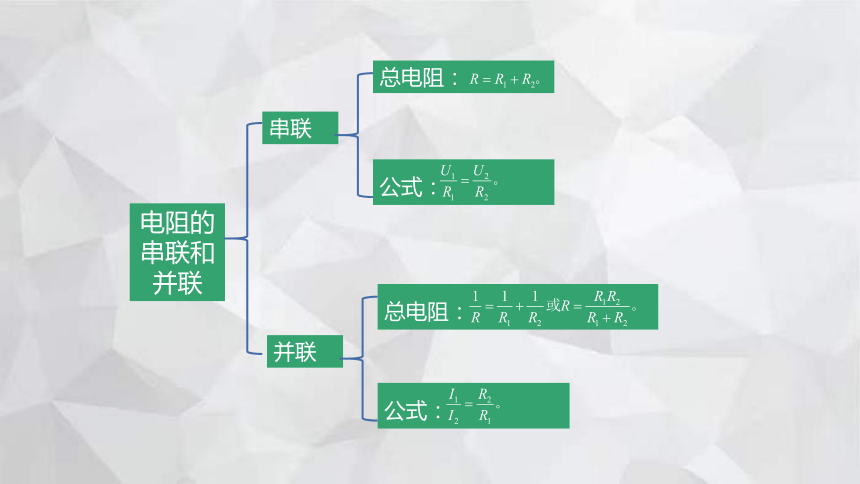

电阻的串联和并联
串联
总电阻：
公式：
并联
总电阻：
公式：

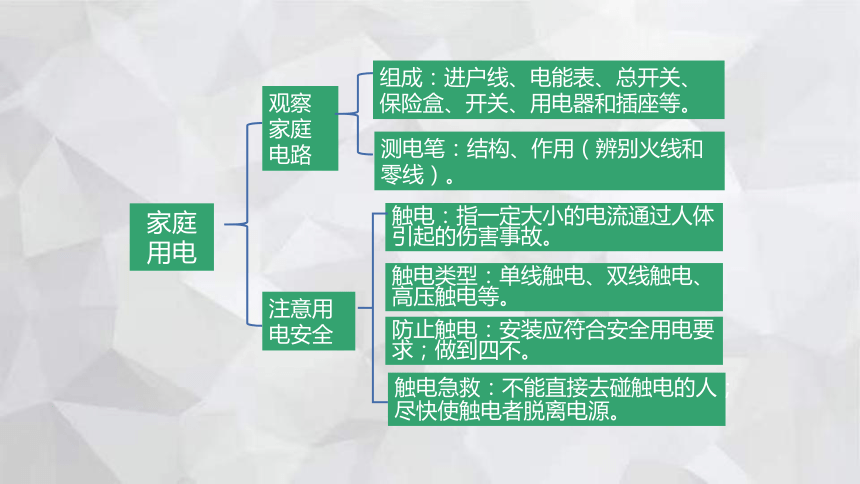

家庭用电
观察家庭电路
组成：进户线、电能表、总开关、保险盒、开关、用电器和插座等。
测电笔：结构、作用（辨别火线和零线）。
防止触电：安装应符合安全用电要求；做到四不。
触电：指一定大小的电流通过人体引起的伤害事故。
注意用电安全
触电类型：单线触电、双线触电、高压触电等。
触电急救：不能直接去碰触电的人；尽快使触电者脱离电源。
2
知识梳理 整合提升
知识点一 电阻和变阻器
1．电阻
(1)定义：导体对 ___________作用。
(2)表示：
单位及其换算：1kΩ＝ __________Ω
电流的阻碍
R
1.0×103
(3)影响电阻大小的因素
A．导体的横截面积：横截面积越小，电阻 _____。
B．导体的长度：导线越长，电阻 _____。
C．导体的材料
D．导体的电阻还与导体的 _____有关。
越大
越大
温度
4）.电阻的串联和并联
(1)串联：
(2)并联：
R=R1+R2
电阻越串越大
电阻越并越小
2．滑动变阻器
(1)原理：靠改变接入电路中_____________来改变电阻。
(2)作用：改变电路中的_____或调节用电器两端的_____。
(3)使用：
电压
电流
电阻丝的长度
1.控制谁和谁串联
2.连法：一上一下
3.闭合开关前：处于阻值最大处
知识点二 欧姆定律
1．电流与电压、电阻的关系
(1)_________一定时，导体中的电流跟这段导体 ___________成正比。
(2)_____________一定时，导体中的电流跟 _________成反比。
导体电阻
两端的电压
导体两端电压
导体电阻
2．欧姆定律
(1)内容：导体中的电流与导体两端的电压成_______，与导体的电阻成_______。
(2)公式：_____。
(3)变式：
正比
反比
知识点三 “伏安法”测电阻
1．实验原理：
2．电路图
知识点四 家庭电路
1．组成
三孔插座
保险丝或漏电保护器
电能表
3．测电笔
(1)作用：用来辨别 ___________的工具。
(2)使用：用手捏住 ___________，将 ___________接触导
线。氖管发光则碰到的是_______，氖管不发光则碰到的是
_______。
火线与零线
金属体笔尾
金属体笔尖
火线
零线
4．安全用电
(1)触电事故：都是人体直接或间接跟_______接触并与
地线或零线构成通路引起的。
(2)防止触电的办法
A．家庭电路的安装应当符合安全用电的要求。
B．对于有金属外壳的家用电器，其外壳要_______。
C．不要_______高压带电体。
火线
接地
靠近
开关接在用灯泡和火线
3
典题自测 迎战中考
1.有两个电路元件A和B,流经各元件的电流I与其两端电压U的关系如图所示.把A,B元件并联后接在1 V 电源两端,并联电路的总电流为　 　A,此时元件B的电阻是　 　Ω.
0.3
(1)T1要注意B的I-U图像不是直线,电压和电流改变时,电阻改变.
10
2.在测量电阻约为10 Ω的定值电阻Rx的实验中,小明和小亮用如图所示的器材进行实验.
(1)用笔画线代替导线在(甲)图中完成实物电路连接,要求滑动变阻器的滑片向右滑动时连入电路的电阻变小.
(2)小明把最后一根导线连接完毕后,看到电压表和电流表立即有较大示数.小亮认为在实验操作中有两处错误,其中一处是滑动变阻器的滑片没有滑到电阻最大的位置,还有一处是　 　.
(3)改正错误后,小明改变Rx两端的电压和电流,两次测得的电阻值分别为R1=10.1 Ω,R2=10.2 Ω,第三次测量时,电流表的示数为0.26 A,电压表的示数如图(乙)所示.根据以上三次实验数据,最后得出Rx=　 　Ω.
连接电路时开关没有断开
10.1
(2)T2中,伏安法测定值电阻阻值,要注意多测取平均值减小误差.
谢谢欣赏
