人教版物理 九年级上册 期中复习串讲
第十五章 电流和电路
1
对接课标 单元架构
2
知识梳理 整合提升
3
典题自测 迎战中考
目
录
对接课标 单元架构
1

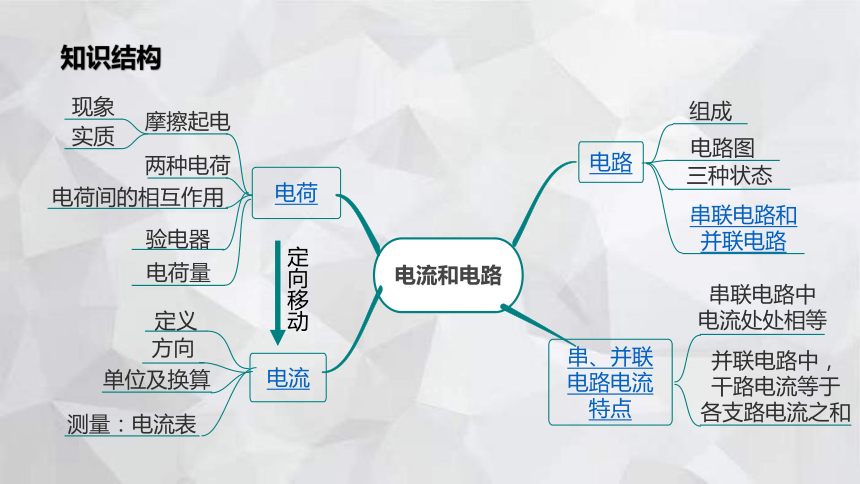

知识结构
电流和电路
电路
串、并联电路电流特点
电荷
串联电路中
电流处处相等
摩擦起电
两种电荷
电荷间的相互作用
电荷量
验电器
电路图
三种状态
并联电路中，
干路电流等于
各支路电流之和
现象
实质
组成
电流
定向移动
定义
单位及换算
方向
测量：电流表
串联电路和
并联电路
2
知识梳理 整合提升

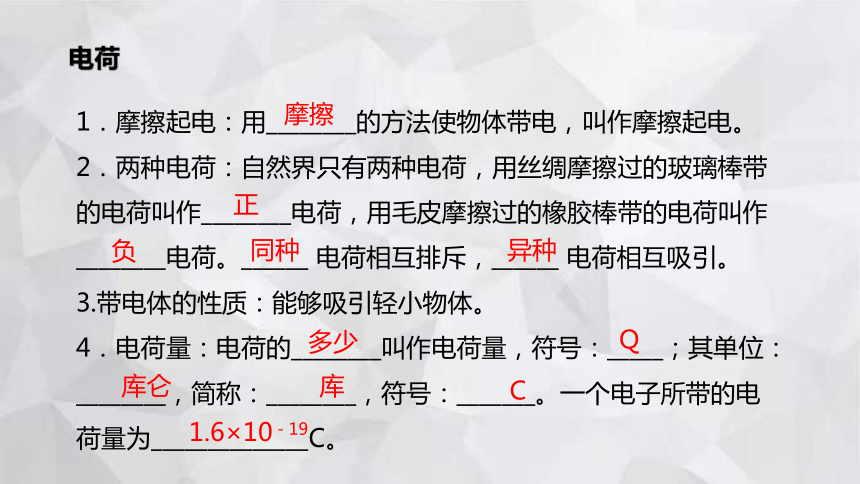

电荷
1．摩擦起电：用________的方法使物体带电，叫作摩擦起电。
2．两种电荷：自然界只有两种电荷，用丝绸摩擦过的玻璃棒带的电荷叫作________电荷，用毛皮摩擦过的橡胶棒带的电荷叫作________电荷。______ 电荷相互排斥，______ 电荷相互吸引。
3.带电体的性质：能够吸引轻小物体。
4．电荷量：电荷的________叫作电荷量，符号：_____；其单位：________，简称：________，符号：_______。一个电子所带的电荷量为______________C。
摩擦
正
负
多少
Q
库仑
库
C
1.6×10－19
同种
异种
5.验电器：作用：检验物体是否带电；从验电器张角的大小，可以粗略判断带电体所带电荷的多少。
原理: ________________________。
6．导体和绝缘体：________导电的物体叫作导体，金属、人体、大地、石墨、食盐水溶液等都是导体。____________导电的物体叫作绝缘体，橡胶、玻璃、塑料等都是绝缘体。
容易
不容易
同种电荷相互排斥
电流和电路
1.形成原因：电荷的__________形成电流。
2.电流方向的规定：把________定向移动的方向规定为电流的方向。
3.通常用字母 I表示，它的单位是安培，简称安，符号是________。
4.其他常用电流单位：毫安(ｍＡ)、微安(μＡ)。单位换算：1Ａ＝103ｍＡ＝106μ A
定向移动
正电荷
A

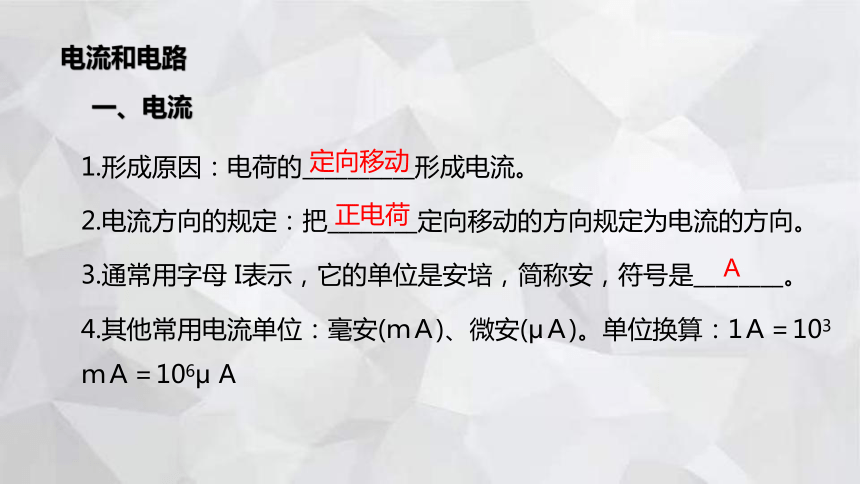

一、电流

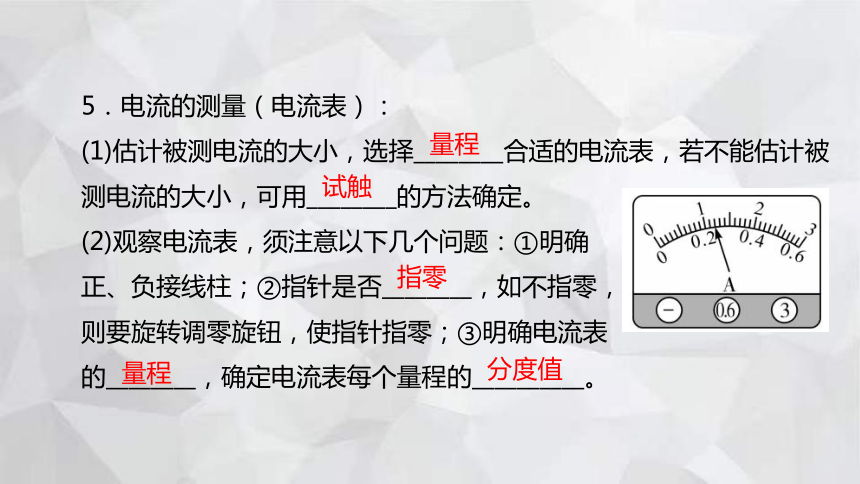

5．电流的测量（电流表）：
(1)估计被测电流的大小，选择________合适的电流表，若不能估计被测电流的大小，可用________的方法确定。
(2)观察电流表，须注意以下几个问题：①明确
正、负接线柱；②指针是否________，如不指零，
则要旋转调零旋钮，使指针指零；③明确电流表
的________，确定电流表每个量程的__________。
量程
试触
指零
量程
分度值
(3)连接时先________开关，将电流表________联接入电路中，使电流从________接线柱流入，从________接线柱流出。
(4)检查电路无误，闭合开关，根据所选的量程、
分度值及指针的位置读出电流表的示数，读数
时视线要与电流表的表盘垂直。
电流值=指针偏过的总小格数×分度值。
(5)正确记录测量结果。
断开
串
正
负
1.电路的构成：
(1)电源：能提供________的装置。
(2)用电器：________电能的装置。
(3)________：输送电能。
(4)________：控制电路的通断。
2.电路图：用符号表示电路连接的图，
叫作电路图。如图所示为常见的元件及其符号。
二、电路
电能
消耗
导线
开关
3.通路、断路和短路：
(1)正常接通的电路，即用电器能够工作的电路叫作通路。
(2)某处被切断的电路叫作断路。
(3)短路分为两种，直接用导线将电源的正、负极连接起来的电路叫作________短路，用电器两端被导线直接连通的电路叫作____________短路。
电源
用电器
串联和并联
1.概念：用电器依次相连的电路叫作串联电路；用电器并列相连的电路叫作并联电路。
2.实例电路图：
串联电路
并联电路
3.串联电路及特点：
首尾相连为串联，串联电路一条路。
一个开关控全部，位置不同作用同。
所有电器互(相)影响，一个停止全部停。
4.并联电路及特点：
头头连，尾尾连，并列连接为并联。
电器独立能工作，互不影响是特点。
并联电路几条路，总开关能控全部。
串、并联电路中电流的规律
1.串联电路中电流的规律：串联电路中电流__________。
表达式：I＝I1＝I2＝…＝In。
2.并联电路中电流的规律：并联电路干路中的电流等于各支路中的电流__________。
表达式：I＝I1＋I2＋…＋In。
处处相等
之和
3
典题自测 迎战中考
1. 破壁机可以瞬间击破食物细胞壁，让食材营养释放更充分。某品牌破壁机（如图）设置了安全开关S1和工作开关S2，当杯体放在主机上时S1自动闭合，安全指示灯亮起；再闭合S2，电动机启动破壁，下列电路图符合上述要求的是（　 　）
B
2. （2021牡丹江改编）2个灯泡接在同一电路中，用电流表测得通过它们的电流相等，那么（　 　）
A. 2个灯泡的规格一定相同
B. 这2个灯泡的亮度一定相同
C. 这2个灯泡一定串联
D. 这2个灯泡可能并联
D
3. （2021衡阳）常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则下列选项中符合要求的模拟电路是（　 　）
B
4. 如图甲所示电路，当开关S1、S2闭合后，A2与R2是________（填“串”或“并”）联的，电流表A1测量的是通过__________（填“干路”“R1”或“R2”）的电流，电流表的指针偏转如图乙所示，电流表的示数为__________A。
串
干路
0.28
8. 如图所示的电路中，电源电压恒定，L为小灯泡，滑动变阻器R的滑片P处于中点，通过控制开关S1、S2和S3的通断来研究电路的常见故障与串、并联，通过调节滑动变阻器来分析电路中电流的变化情况，则（　　）
A. 闭合S3，断开S1、S2， R被短路
B. 闭合S1，断开S2、S3，L与R串联
C. 闭合S2，断开S1、S3， L与R并联
D. 闭合S2，断开S1、S3，滑片P向右
移动，电流表的示数变小
D
