15.3 串联和并联 同步练习 （含答案）人教版九年级物理全一册

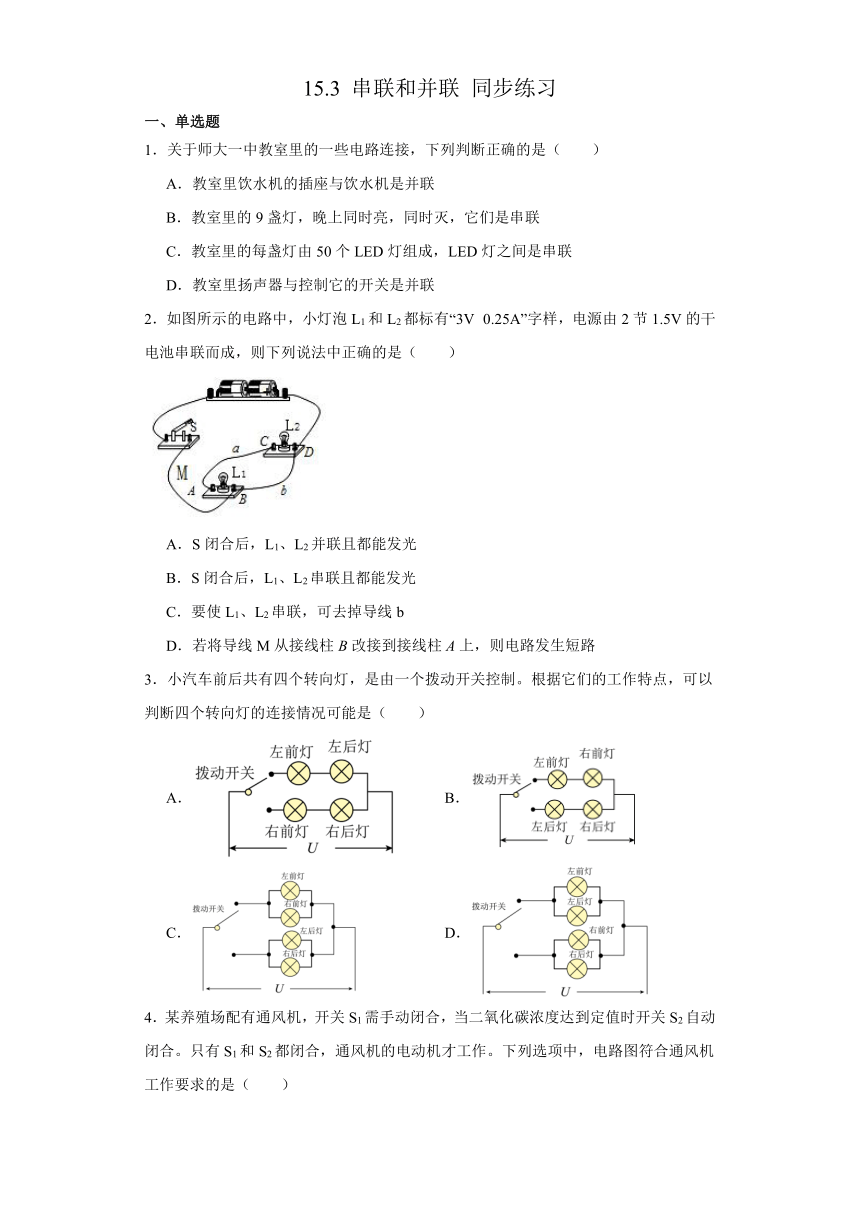

15.3 串联和并联 同步练习
一、单选题
1．关于师大一中教室里的一些电路连接，下列判断正确的是（　　）
A．教室里饮水机的插座与饮水机是并联
B．教室里的9盏灯，晚上同时亮，同时灭，它们是串联
C．教室里的每盏灯由50个LED灯组成，LED灯之间是串联
D．教室里扬声器与控制它的开关是并联
2．如图所示的电路中，小灯泡L1和L2都标有“3V 0.25A”字样，电源由2节1.5V的干电池串联而成，则下列说法中正确的是（　　）
A．S闭合后，L1、L2并联且都能发光
B．S闭合后，L1、L2串联且都能发光
C．要使L1、L2串联，可去掉导线b
D．若将导线M从接线柱B改接到接线柱A上，则电路发生短路
3．小汽车前后共有四个转向灯，是由一个拨动开关控制。根据它们的工作特点，可以判断四个转向灯的连接情况可能是（ ）
A． B．
C． D．
4．某养殖场配有通风机，开关S1需手动闭合，当二氧化碳浓度达到定值时开关S2自动闭合。只有S1和S2都闭合，通风机的电动机才工作。下列选项中，电路图符合通风机工作要求的是（　　）
A． B．
C． D．
5．学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响．图中符合要求的电路图是（　　）
A． B．
C． D．
6．从2011年1月1日零时起，上海虹桥站至重庆北站将首次开行时速250公里的动车组，该车的车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关）．车厢中的指示牌上的指示灯才会发光，指示牌就会显示“厕所有人”字样，提示旅客两间厕所内都有人．下图为其模拟电路图，符合要求的是（　　）
A． B．
C． D．

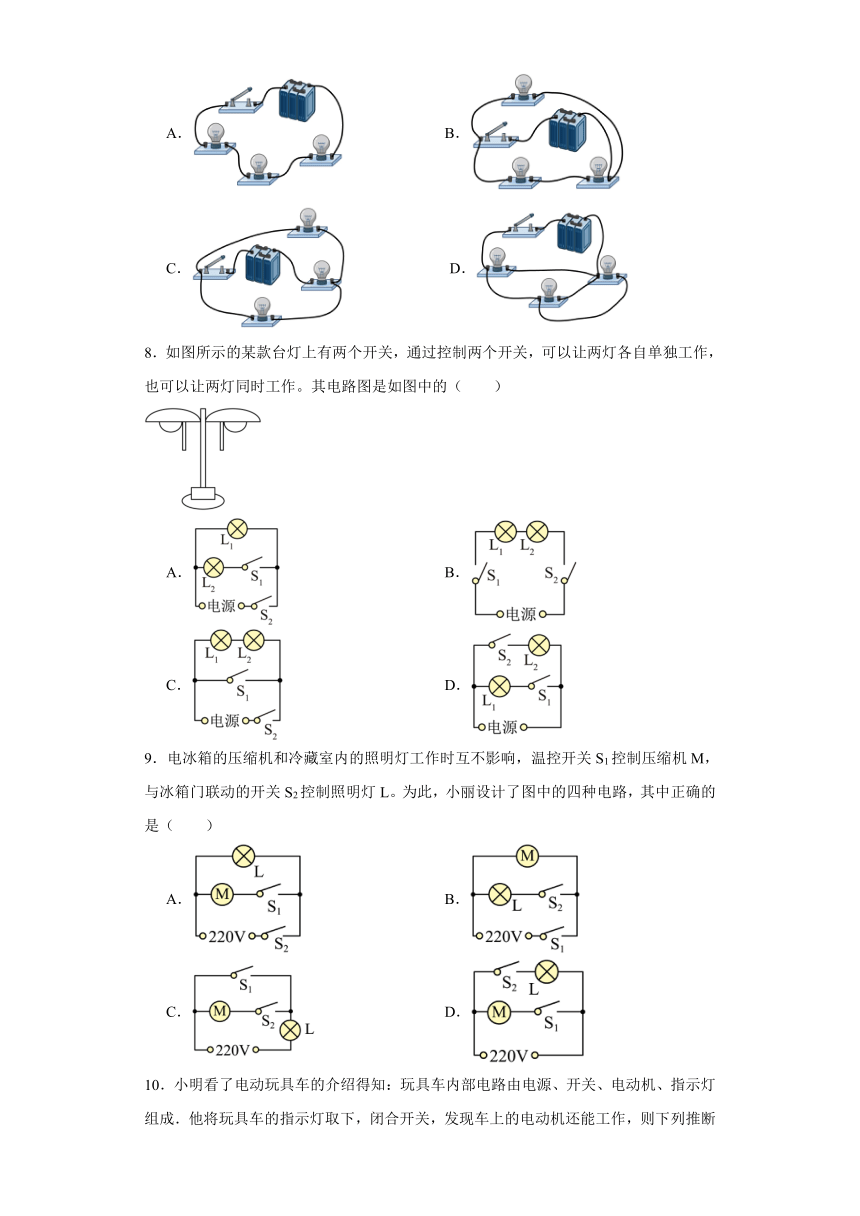

7．如图所示的电路中，三个灯泡并联的电路是（　　）
A． B．
C． D．
8．如图所示的某款台灯上有两个开关，通过控制两个开关，可以让两灯各自单独工作，也可以让两灯同时工作。其电路图是如图中的（　　）
A． B．
C． D．
9．电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机M，与冰箱门联动的开关S2控制照明灯L。为此，小丽设计了图中的四种电路，其中正确的是（　　）
A． B．
C． D．

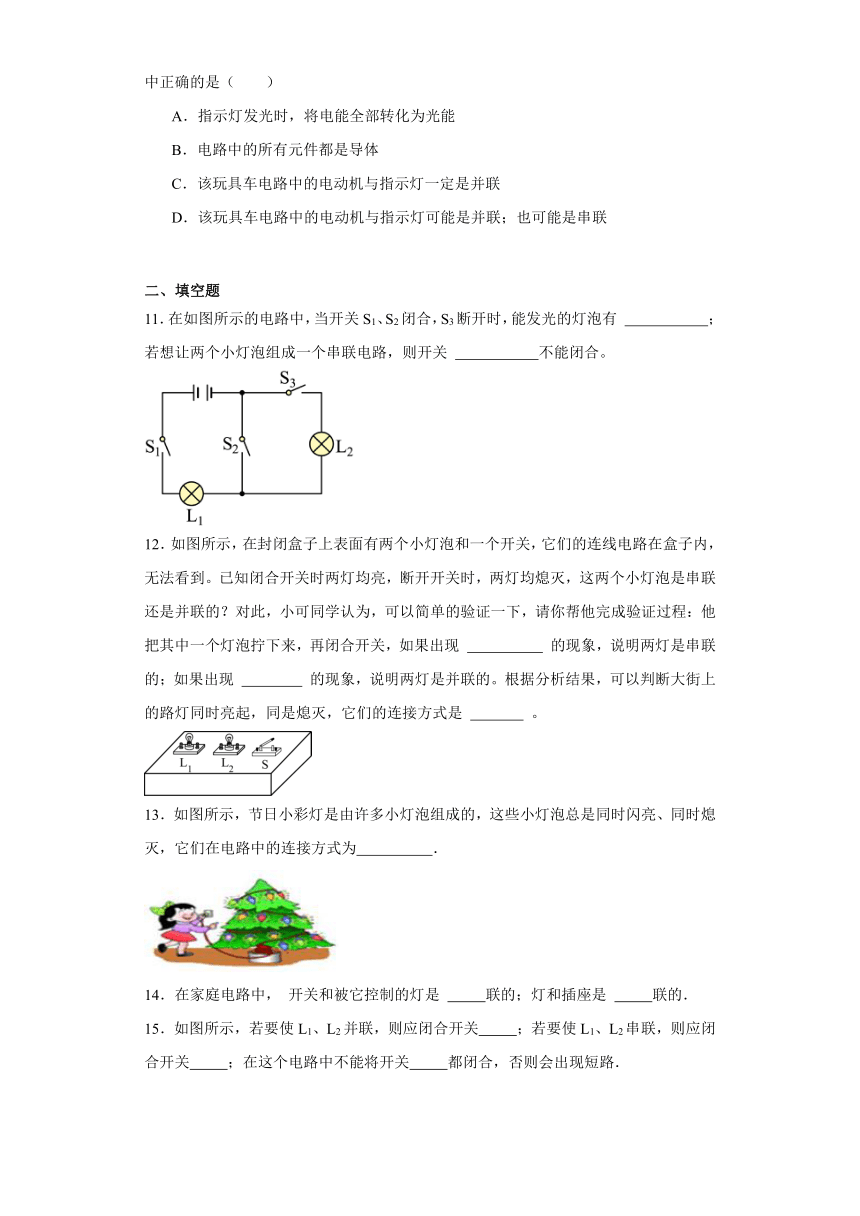

10．小明看了电动玩具车的介绍得知：玩具车内部电路由电源、开关、电动机、指示灯组成．他将玩具车的指示灯取下，闭合开关，发现车上的电动机还能工作，则下列推断中正确的是（　　）
A．指示灯发光时，将电能全部转化为光能
B．电路中的所有元件都是导体
C．该玩具车电路中的电动机与指示灯一定是并联
D．该玩具车电路中的电动机与指示灯可能是并联；也可能是串联
二、填空题
11．在如图所示的电路中，当开关S1、S2闭合，S3断开时，能发光的灯泡有 ；若想让两个小灯泡组成一个串联电路，则开关 不能闭合。
12．如图所示，在封闭盒子上表面有两个小灯泡和一个开关，它们的连线电路在盒子内，无法看到。已知闭合开关时两灯均亮，断开开关时，两灯均熄灭，这两个小灯泡是串联还是并联的？对此，小可同学认为，可以简单的验证一下，请你帮他完成验证过程：他把其中一个灯泡拧下来，再闭合开关，如果出现 的现象，说明两灯是串联的；如果出现 的现象，说明两灯是并联的。根据分析结果，可以判断大街上的路灯同时亮起，同是熄灭，它们的连接方式是 。
13．如图所示，节日小彩灯是由许多小灯泡组成的，这些小灯泡总是同时闪亮、同时熄灭，它们在电路中的连接方式为 ．
14．在家庭电路中， 开关和被它控制的灯是 联的；灯和插座是 联的．
15．如图所示，若要使L1、L2并联，则应闭合开关 ；若要使L1、L2串联，则应闭合开关 ；在这个电路中不能将开关 都闭合，否则会出现短路．
16．如图所示，当只闭合开关S1时，能发光的灯有 ；当只闭合开关S2时，能发光的灯有 ．
17．如图所示电路，（1）当闭合S2、S3时，灯L1、L2组成 联电路；（2）当只闭合S1时，灯L1、L2组成 联电路；（3）当闭合S1、S2时，只有灯 发光；（4）当S1、S2、S3同时闭合时，为 电路，灯L1、L2都不能发光。
18．如图所示，在某些接线柱间去掉或接上一些导线，可使3盏小灯泡分别成为串联或并联电路。
(1)成为串联电路最简单的方法是 。
(2)成为并联电路最简单的方法是 （选填“用导线连接EH”或“用导线连接HC”）。
三、作图题
19．现有两节电池、一个开关、导线若干、两只小灯泡、两个电流表，如图所示，请把实物按要求连成电路（干路和支路中的电流均小于0.6A）。要求：两只小灯泡关联，A1测通过L1的电流，A2测通过L2的电流。
四、实验题
20．小强在学习了串、并联电路的知识后，进行了连接电路的实验。
（1）请根据如图所示实物电路，在虚线框内画出电路图 ；
（2）小强在连接电路时将最后一根导线连接完后，两只小灯泡立即发光，出现这种现象的原因是 ；
（3）解决问题后，小强闭合开关S，灯泡L1、L2都不亮。他用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，只有灯L2亮；接触E、F两点时，两灯也不亮。对此，下列判断中正确的是 （填字母）；
A．灯L1短路 B．灯L1开路 C．灯L2开路 D．开关S开路
（4）同桌小明认为只需在CE之间加一根导线，就能成为两灯泡并联的电路，他的这种说法 （选填“正确”或“错误”），若按照这种方法连接，会造成 。
参考答案：
1．C
2．C
3．D
4．D
5．D
6．A
7．D
8．D
9．D
10．C
11． L1 S2
12． 另一灯不亮 另一灯仍亮 并联
13．串联
14． 串 并
15． S1、S2 S3 S1、S3
16． L2 L2、L3
17． 并 串 L2 短路
18． 去掉导线CG 用导线连接EH
19．
20． 连接电路时没有断开开关 B 错误 电源短路
