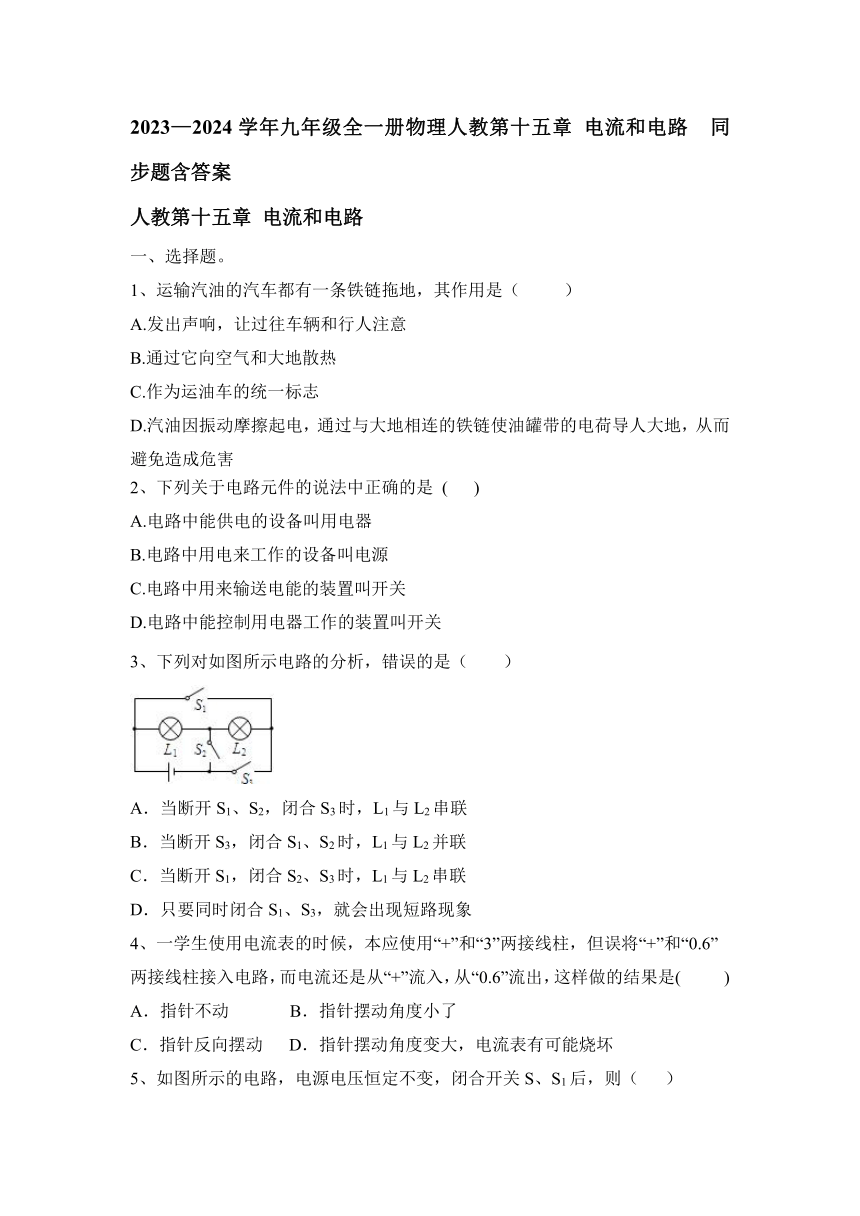

2023—2024学年九年级全一册物理人教第十五章 电流和电路 同步题（含答案）

2023—2024学年九年级全一册物理人教第十五章 电流和电路 同步题含答案
人教第十五章 电流和电路
一、选择题。
1、运输汽油的汽车都有一条铁链拖地，其作用是（ ）
A.发出声响，让过往车辆和行人注意
B.通过它向空气和大地散热
C.作为运油车的统一标志
D.汽油因振动摩擦起电，通过与大地相连的铁链使油罐带的电荷导人大地，从而避免造成危害
2、下列关于电路元件的说法中正确的是 ( )
A.电路中能供电的设备叫用电器
B.电路中用电来工作的设备叫电源
C.电路中用来输送电能的装置叫开关
D.电路中能控制用电器工作的装置叫开关
3、下列对如图所示电路的分析，错误的是（　　）
A．当断开S1、S2，闭合S3时，L1与L2串联
B．当断开S3，闭合S1、S2时，L1与L2并联
C．当断开S1，闭合S2、S3时，L1与L2串联
D．只要同时闭合S1、S3，就会出现短路现象
4、一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是( )
A．指针不动 B．指针摆动角度小了
C．指针反向摆动 D．指针摆动角度变大，电流表有可能烧坏

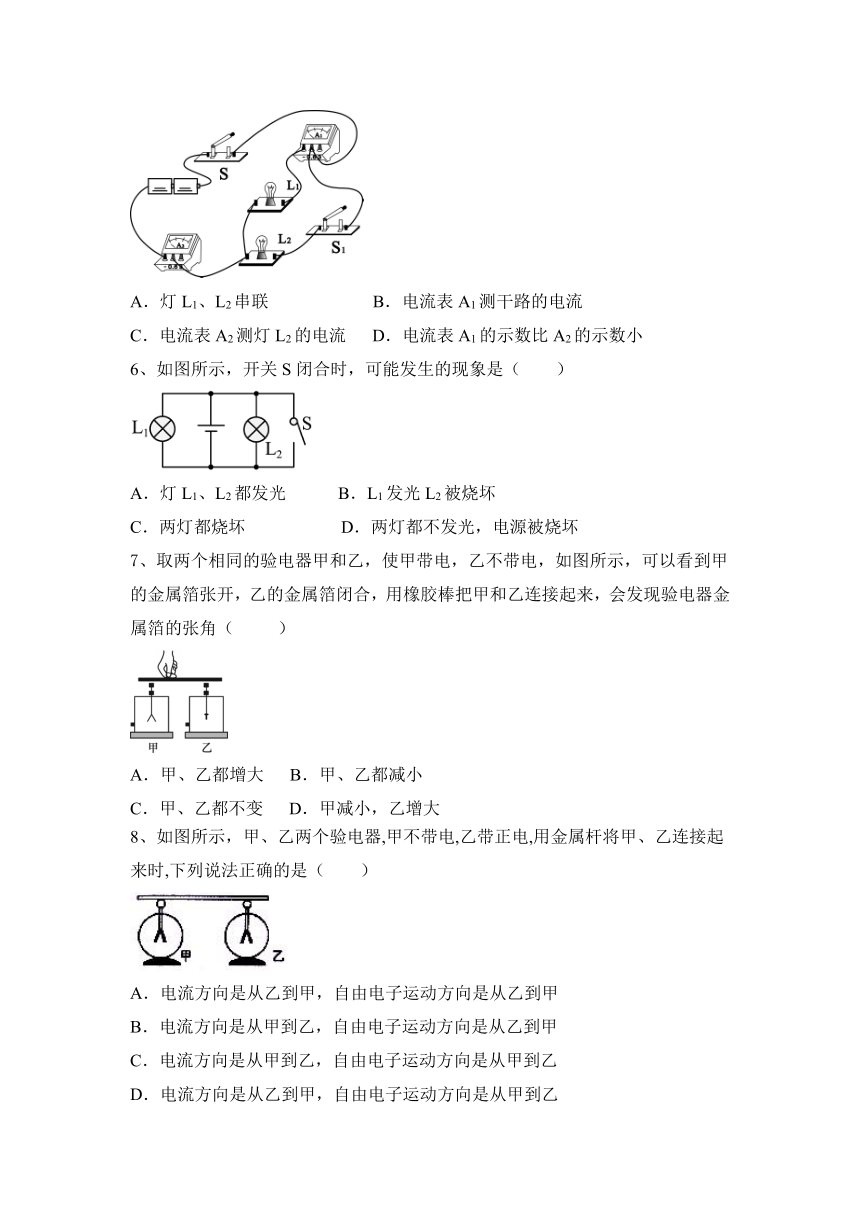

5、如图所示的电路，电源电压恒定不变，闭合开关S、S1后，则（ ）
A．灯L1、L2串联 B．电流表A1测干路的电流
C．电流表A2测灯L2的电流 D．电流表A1的示数比A2的示数小
6、如图所示，开关S闭合时，可能发生的现象是（　　）
A．灯L1、L2都发光 B．L1发光L2被烧坏
C．两灯都烧坏 D．两灯都不发光，电源被烧坏
7、取两个相同的验电器甲和乙，使甲带电，乙不带电，如图所示，可以看到甲的金属箔张开，乙的金属箔闭合，用橡胶棒把甲和乙连接起来，会发现验电器金属箔的张角（ ）
A．甲、乙都增大 B．甲、乙都减小
C．甲、乙都不变 D．甲减小，乙增大
8、如图所示，甲、乙两个验电器,甲不带电,乙带正电,用金属杆将甲、乙连接起来时,下列说法正确的是（ ）
A．电流方向是从乙到甲，自由电子运动方向是从乙到甲
B．电流方向是从甲到乙，自由电子运动方向是从乙到甲
C．电流方向是从甲到乙，自由电子运动方向是从甲到乙
D．电流方向是从乙到甲，自由电子运动方向是从甲到乙

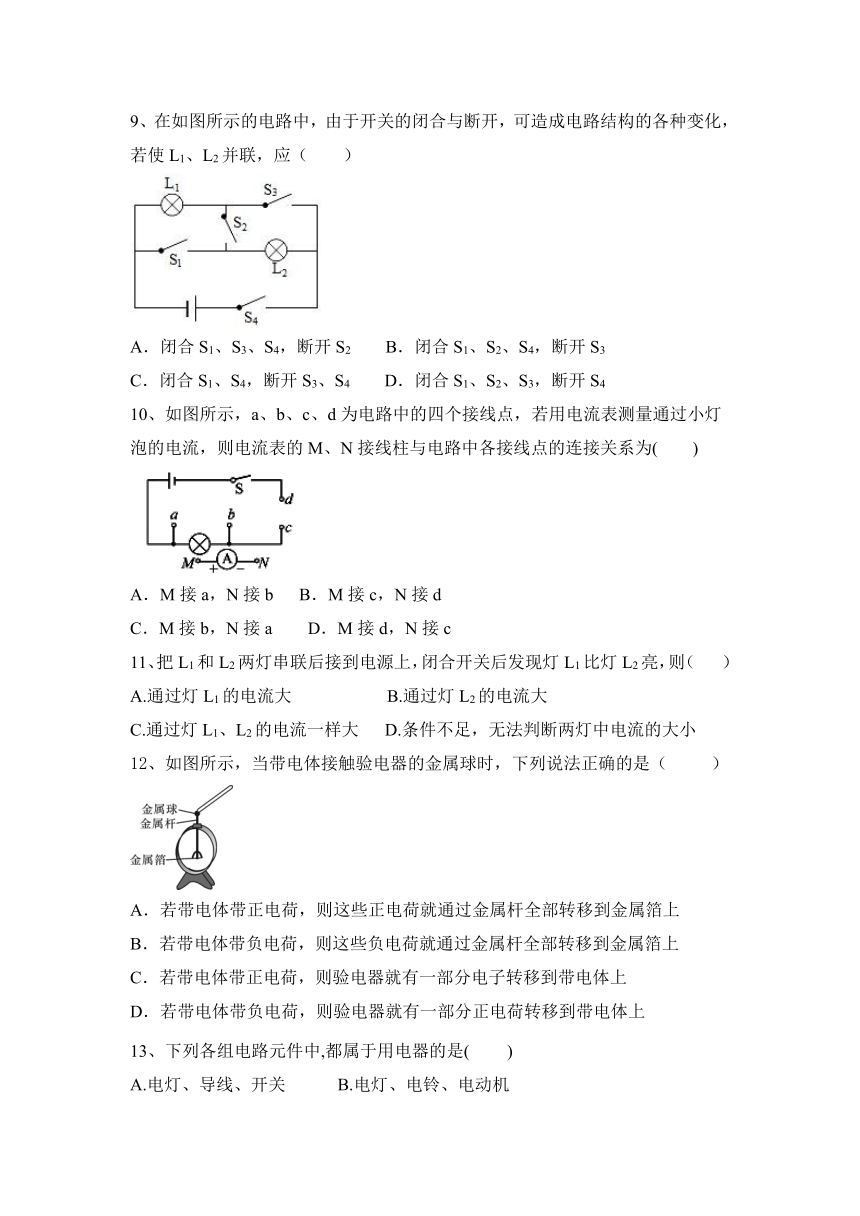

9、在如图所示的电路中，由于开关的闭合与断开，可造成电路结构的各种变化，若使L1、L2并联，应（　　）
A．闭合S1、S3、S4，断开S2 B．闭合S1、S2、S4，断开S3
C．闭合S1、S4，断开S3、S4 D．闭合S1、S2、S3，断开S4
10、如图所示，a、b、c、d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接线点的连接关系为( )
A．M接a，N接b B．M接c，N接d
C．M接b，N接a D．M接d，N接c
11、把L1和L2两灯串联后接到电源上，闭合开关后发现灯L1比灯L2亮，则（ ）
A.通过灯L1的电流大 B.通过灯L2的电流大
C.通过灯L1、L2的电流一样大 D.条件不足，无法判断两灯中电流的大小
12、如图所示，当带电体接触验电器的金属球时，下列说法正确的是（ ）
A．若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上
B．若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上
C．若带电体带正电荷，则验电器就有一部分电子转移到带电体上
D．若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上
13、下列各组电路元件中,都属于用电器的是( )
A.电灯、导线、开关 B.电灯、电铃、电动机
C.导线、灯座、电铃 D.开关、电视机、电烙铁

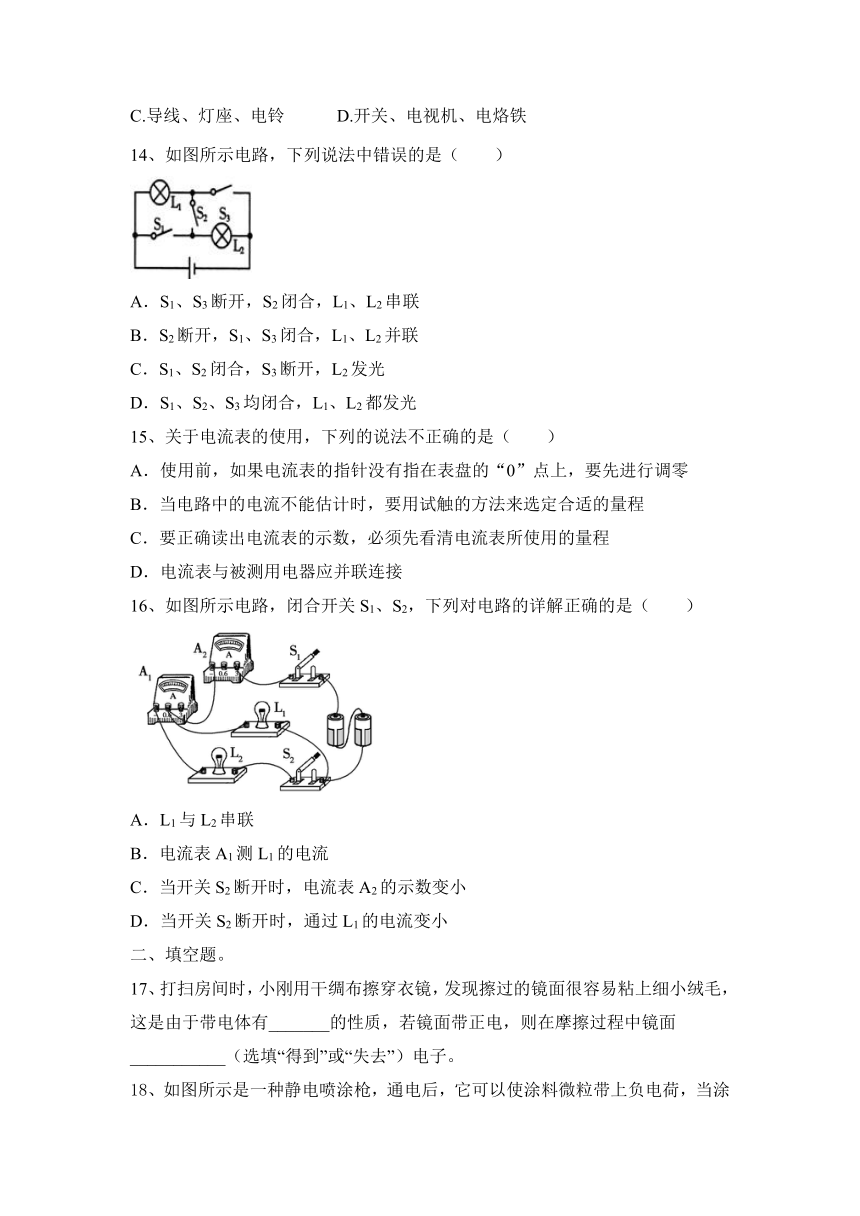

14、如图所示电路，下列说法中错误的是（　　）
A．S1、S3断开，S2闭合，L1、L2串联
B．S2断开，S1、S3闭合，L1、L2并联
C．S1、S2闭合，S3断开，L2发光
D．S1、S2、S3均闭合，L1、L2都发光
15、关于电流表的使用，下列的说法不正确的是（ ）
A．使用前，如果电流表的指针没有指在表盘的“0”点上，要先进行调零
B．当电路中的电流不能估计时，要用试触的方法来选定合适的量程
C．要正确读出电流表的示数，必须先看清电流表所使用的量程
D．电流表与被测用电器应并联连接
16、如图所示电路，闭合开关S1、S2，下列对电路的详解正确的是（ ）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小
二、填空题。
17、打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是由于带电体有_______的性质，若镜面带正电，则在摩擦过程中镜面___________（选填“得到”或“失去”）电子。
18、如图所示是一种静电喷涂枪，通电后，它可以使涂料微粒带上负电荷，当涂料喷出后，会形成分散的雾状，并均匀分布到被喷涂的金属球上．喷出后的涂料之所以会更分散的原因是 ；涂料喷到金属表面时，金属支架中会形成瞬时电流，其电流方向是 (填“向上”或“向下”)
19、街边的路灯总是同时亮，同时灭，它们是___的；如图所示是一款应急照明灯，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是______的。（填“串联”或“并联”）
20、如图所示，电流表的示数为________A.
21、如图甲所示电路，当开关S闭合后，a、b两电流表的指针偏转如图乙所示，b电流表的读数应为________A。
22、如图所示，闭合开关，电流表A3的示数为0.3A，电流表A2的示数为0.6A，通过灯泡L1的电流为0.5A，那么，通过灯泡L2的电流是_____A；电流表A1的示数是_____A。
三、作图题。
23、请按照图中的电路图把实物图连接起来。（两表电流都小于0.6 A）
四、实验题。
24、物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示。
（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又同时熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是　 　。
②根据上述现象，你　 　（选填“能”或“不能”）断定这两只小灯泡是串联的。
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些。她认为这是因为L1比L2更靠近电源正极的缘故。
①你认为小华的判断是　 　（选填“正确的”或“错误的”）；
②在不增加其他器材的条件下，能证实小华的判断是否正确的做法是　 　 。
25、甲为研究并联电路电流规律的实验电路图。
（1）若要测量干路电流，则电流表应串联在甲图中的　 　（选填“A”、“B”或“C”）处。
（2）若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示。调整正确后闭合开关，发现指针又偏向图乙位置，其原因是　 　。
（3）纠正（2）中错误后，测出A、B、C三处的电流值如表所示。由此得出结论：　 　。
位置 A B C
电流（A） 0.18 0.18 0.36
五、计算题。
26、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
（1）电流表A2和A3的示数；
（2）当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数；
（3）三个表的量程分别应取多大的量程。
2023—2024学年九年级全一册物理人教第十五章 电流和电路 同步题含答案
人教第十五章 电流和电路
一、选择题。
1、运输汽油的汽车都有一条铁链拖地，其作用是（ ）
A.发出声响，让过往车辆和行人注意
B.通过它向空气和大地散热
C.作为运油车的统一标志
D.汽油因振动摩擦起电，通过与大地相连的铁链使油罐带的电荷导人大地，从而避免造成危害
【答案】D
2、下列关于电路元件的说法中正确的是 ( )
A.电路中能供电的设备叫用电器
B.电路中用电来工作的设备叫电源
C.电路中用来输送电能的装置叫开关
D.电路中能控制用电器工作的装置叫开关
【答案】D
3、下列对如图所示电路的分析，错误的是（　　）
A．当断开S1、S2，闭合S3时，L1与L2串联
B．当断开S3，闭合S1、S2时，L1与L2并联
C．当断开S1，闭合S2、S3时，L1与L2串联
D．只要同时闭合S1、S3，就会出现短路现象
【答案】C
4、一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是( )
A．指针不动 B．指针摆动角度小了
C．指针反向摆动 D．指针摆动角度变大，电流表有可能烧坏
【答案】D
5、如图所示的电路，电源电压恒定不变，闭合开关S、S1后，则（ ）
A．灯L1、L2串联 B．电流表A1测干路的电流
C．电流表A2测灯L2的电流 D．电流表A1的示数比A2的示数小
【答案】D
6、如图所示，开关S闭合时，可能发生的现象是（　　）
A．灯L1、L2都发光 B．L1发光L2被烧坏
C．两灯都烧坏 D．两灯都不发光，电源被烧坏
【答案】D
7、取两个相同的验电器甲和乙，使甲带电，乙不带电，如图所示，可以看到甲的金属箔张开，乙的金属箔闭合，用橡胶棒把甲和乙连接起来，会发现验电器金属箔的张角（ ）
A．甲、乙都增大 B．甲、乙都减小
C．甲、乙都不变 D．甲减小，乙增大
【答案】C
8、如图所示，甲、乙两个验电器,甲不带电,乙带正电,用金属杆将甲、乙连接起来时,下列说法正确的是（ ）
A．电流方向是从乙到甲，自由电子运动方向是从乙到甲
B．电流方向是从甲到乙，自由电子运动方向是从乙到甲
C．电流方向是从甲到乙，自由电子运动方向是从甲到乙
D．电流方向是从乙到甲，自由电子运动方向是从甲到乙
【答案】D
9、在如图所示的电路中，由于开关的闭合与断开，可造成电路结构的各种变化，若使L1、L2并联，应（　　）
A．闭合S1、S3、S4，断开S2 B．闭合S1、S2、S4，断开S3
C．闭合S1、S4，断开S3、S4 D．闭合S1、S2、S3，断开S4
【答案】A
10、如图所示，a、b、c、d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接线点的连接关系为( )
A．M接a，N接b B．M接c，N接d
C．M接b，N接a D．M接d，N接c
【答案】B
11、把L1和L2两灯串联后接到电源上，闭合开关后发现灯L1比灯L2亮，则（ ）
A.通过灯L1的电流大 B.通过灯L2的电流大
C.通过灯L1、L2的电流一样大 D.条件不足，无法判断两灯中电流的大小
【答案】C
12、如图所示，当带电体接触验电器的金属球时，下列说法正确的是（ ）
A．若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上
B．若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上
C．若带电体带正电荷，则验电器就有一部分电子转移到带电体上
D．若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上
【答案】C
13、下列各组电路元件中,都属于用电器的是( )
A.电灯、导线、开关 B.电灯、电铃、电动机
C.导线、灯座、电铃 D.开关、电视机、电烙铁
【答案】B
14、如图所示电路，下列说法中错误的是（　　）
A．S1、S3断开，S2闭合，L1、L2串联
B．S2断开，S1、S3闭合，L1、L2并联
C．S1、S2闭合，S3断开，L2发光
D．S1、S2、S3均闭合，L1、L2都发光
【答案】D
15、关于电流表的使用，下列的说法不正确的是（ ）
A．使用前，如果电流表的指针没有指在表盘的“0”点上，要先进行调零
B．当电路中的电流不能估计时，要用试触的方法来选定合适的量程
C．要正确读出电流表的示数，必须先看清电流表所使用的量程
D．电流表与被测用电器应并联连接
【答案】D
16、如图所示电路，闭合开关S1、S2，下列对电路的详解正确的是（ ）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小
【答案】C
二、填空题。
17、打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是由于带电体有_______的性质，若镜面带正电，则在摩擦过程中镜面___________（选填“得到”或“失去”）电子。
【答案】吸引轻小物体 失去
18、如图所示是一种静电喷涂枪，通电后，它可以使涂料微粒带上负电荷，当涂料喷出后，会形成分散的雾状，并均匀分布到被喷涂的金属球上．喷出后的涂料之所以会更分散的原因是 ；涂料喷到金属表面时，金属支架中会形成瞬时电流，其电流方向是 (填“向上”或“向下”)
【答案】同种电荷相互排斥 向上
19、街边的路灯总是同时亮，同时灭，它们是___的；如图所示是一款应急照明灯，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是______的。（填“串联”或“并联”）
【答案】并联 并联
20、如图所示，电流表的示数为________A.
【答案】0.34
21、如图甲所示电路，当开关S闭合后，a、b两电流表的指针偏转如图乙所示，b电流表的读数应为________A。
【答案】1.2
22、如图所示，闭合开关，电流表A3的示数为0.3A，电流表A2的示数为0.6A，通过灯泡L1的电流为0.5A，那么，通过灯泡L2的电流是_____A；电流表A1的示数是_____A。
【答案】0.3 1.1
三、作图题。
23、请按照图中的电路图把实物图连接起来。（两表电流都小于0.6 A）
【答案】如图所示：
四、实验题。
24、物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示。
（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又同时熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是　 　。
②根据上述现象，你　 　（选填“能”或“不能”）断定这两只小灯泡是串联的。
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些。她认为这是因为L1比L2更靠近电源正极的缘故。
①你认为小华的判断是　 　（选填“正确的”或“错误的”）；
②在不增加其他器材的条件下，能证实小华的判断是否正确的做法是　 　 。
【答案】（1）①电源；②不能；
（2）①错误；②将两只灯泡交换位置，再比较亮度。
25、甲为研究并联电路电流规律的实验电路图。
（1）若要测量干路电流，则电流表应串联在甲图中的　 　（选填“A”、“B”或“C”）处。
（2）若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示。调整正确后闭合开关，发现指针又偏向图乙位置，其原因是　 　。
（3）纠正（2）中错误后，测出A、B、C三处的电流值如表所示。由此得出结论：　 　。
位置 A B C
电流（A） 0.18 0.18 0.36
【答案】（1）C； （2）电流表正负接线柱接反了；
（3）干路电路等于各支路电流之和。
五、计算题。
26、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
（1）电流表A2和A3的示数；
（2）当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数；
（3）三个表的量程分别应取多大的量程。
【答案】（1）0.1A，0； （2）0.4A； （3）0~0.6，0~0.6A，0~3A
