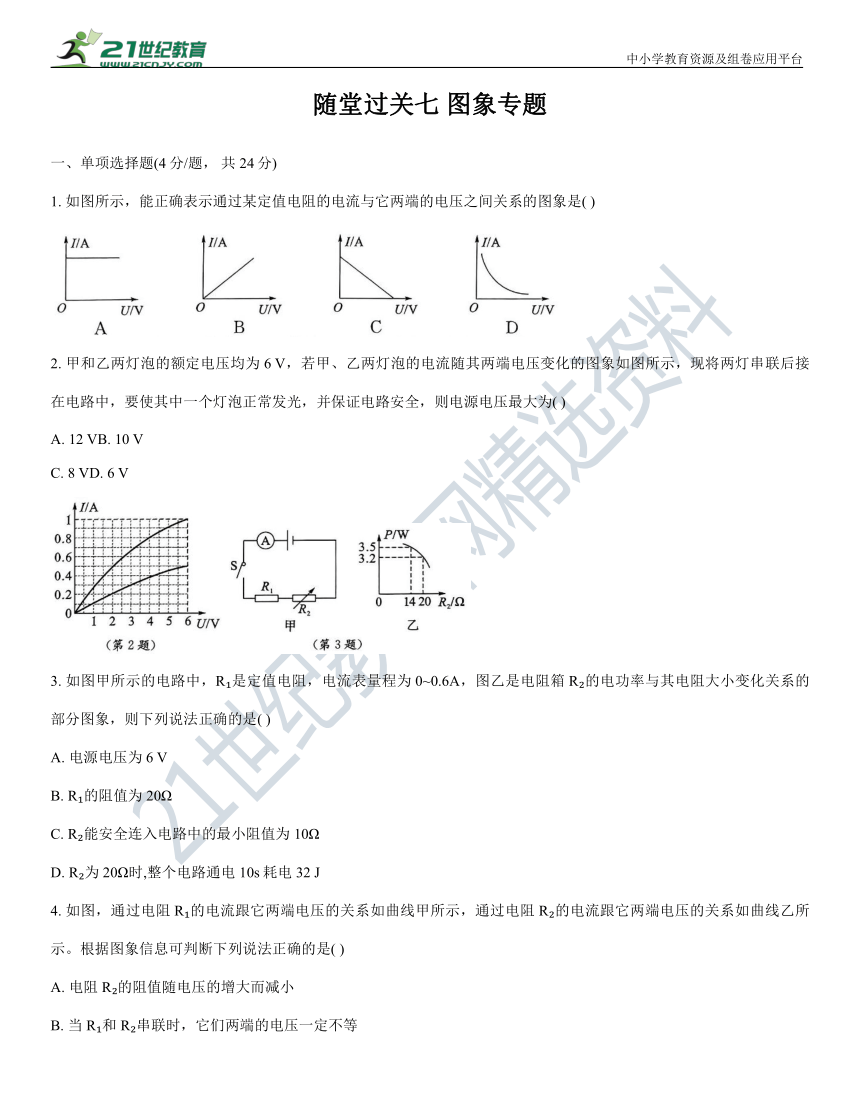

随堂过关七 图象专题
一、单项选择题(4分/题， 共24分)
1. 如图所示，能正确表示通过某定值电阻的电流与它两端的电压之间关系的图象是( )
2. 甲和乙两灯泡的额定电压均为6 V，若甲、乙两灯泡的电流随其两端电压变化的图象如图所示，现将两灯串联后接在电路中，要使其中一个灯泡正常发光，并保证电路安全，则电源电压最大为( )
A. 12 VB. 10 V
C. 8 VD. 6 V
3. 如图甲所示的电路中，R 是定值电阻，电流表量程为0~0.6A，图乙是电阻箱R 的电功率与其电阻大小变化关系的部分图象，则下列说法正确的是( )
A. 电源电压为6 V
B. R 的阻值为20Ω
C. R 能安全连入电路中的最小阻值为 10Ω
D. R 为20Ω时,整个电路通电10s耗电32 J
4. 如图，通过电阻R 的电流跟它两端电压的关系如曲线甲所示，通过电阻R 的电流跟它两端电压的关系如曲线乙所示。根据图象信息可判断下列说法正确的是( )
A. 电阻R 的阻值随电压的增大而减小
B. 当R 和R 串联时，它们两端的电压一定不等

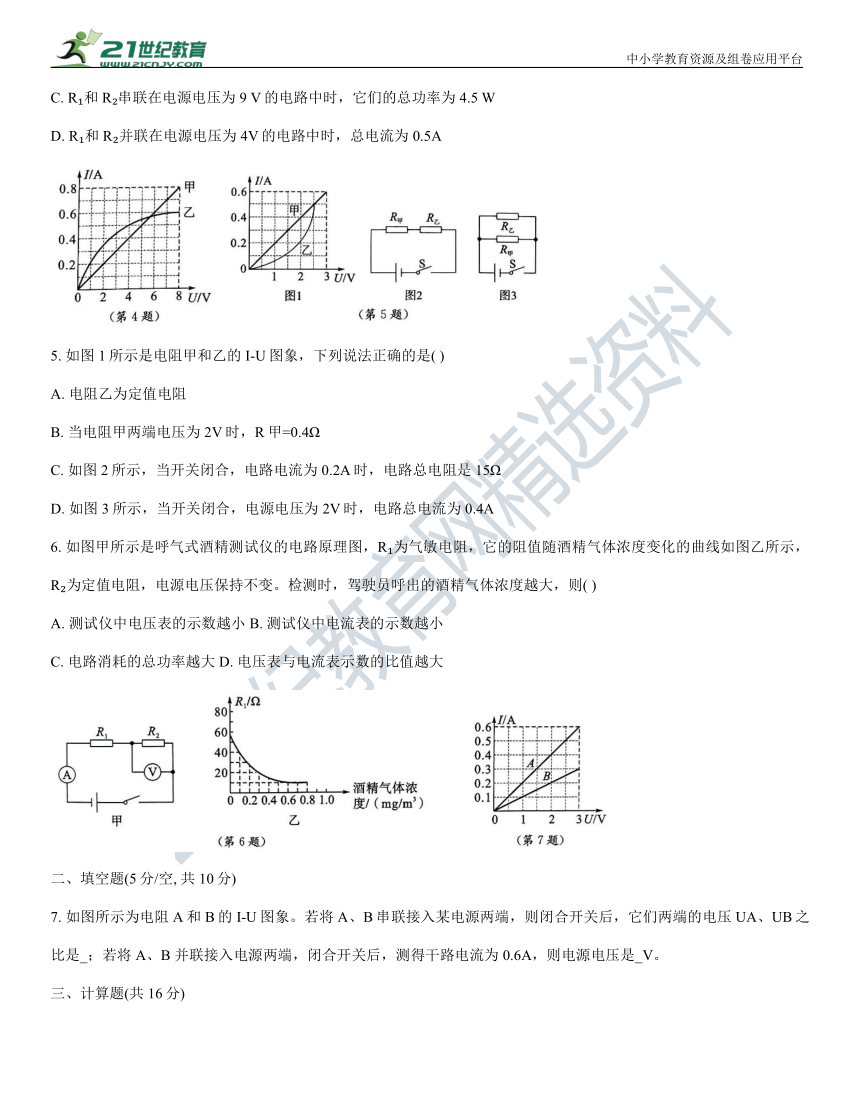

C. R 和R 串联在电源电压为9 V的电路中时，它们的总功率为4.5 W
D. R 和R 并联在电源电压为4V的电路中时，总电流为0.5A
5. 如图1所示是电阻甲和乙的 I-U图象，下列说法正确的是( )
A. 电阻乙为定值电阻
B. 当电阻甲两端电压为2V时，R甲=0.4Ω
C. 如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15Ω
D. 如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A
6. 如图甲所示是呼气式酒精测试仪的电路原理图，R 为气敏电阻，它的阻值随酒精气体浓度变化的曲线如图乙所示，R 为定值电阻，电源电压保持不变。检测时，驾驶员呼出的酒精气体浓度越大，则( )
A. 测试仪中电压表的示数越小B. 测试仪中电流表的示数越小
C. 电路消耗的总功率越大D. 电压表与电流表示数的比值越大
二、填空题(5分/空, 共 10分)
7. 如图所示为电阻A 和B的I-U图象。若将A、B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是_；若将A、B 并联接入电源两端，闭合开关后，测得干路电流为0.6A，则电源电压是_V。
三、计算题(共16分)
8. 为培养同学们的探究能力，某校组织科技社团的同学们对小灯泡的亮暗进行研究。现取“6 V 6 W”和“6 V 3 W”的小灯泡L 和L 各一个,标有“50Ω1A”字样的滑动变阻器一个，量程为0~0.6 A的电流表和量程为0~3V的电压表各一个，根据测得的数据绘制出了两灯泡中电流与其两端电压变化关系的图象，如图甲所示。
(1)求小灯泡 L 的额定电流；
(2)将两灯泡并联接在电压为6 V的电源两端，求 10 min 内电路消耗的电能；
(3)将小灯泡L 与滑动变阻器R 串联接在电压为12V的电源两端，如图乙所示。闭合开关S，调节滑动变阻器，为了保证电路元件安全，求滑动变阻器允许接入电路的最小阻值。
一、选择题
1-6BCCCCC
二、填空题
7. 1:2 2
三、计算题
8. (1) 0.5 A (2) 5400 J (3) 30 Ω。
