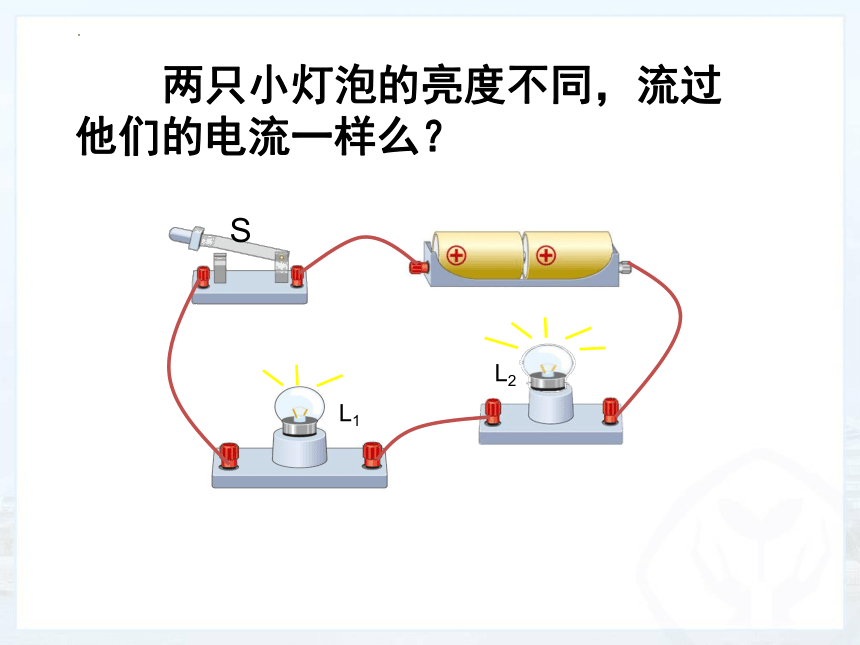

两只小灯泡的亮度不同，流过他们的电流一样么？
L1
S
L2
15.5串、并联电路中电流的规律

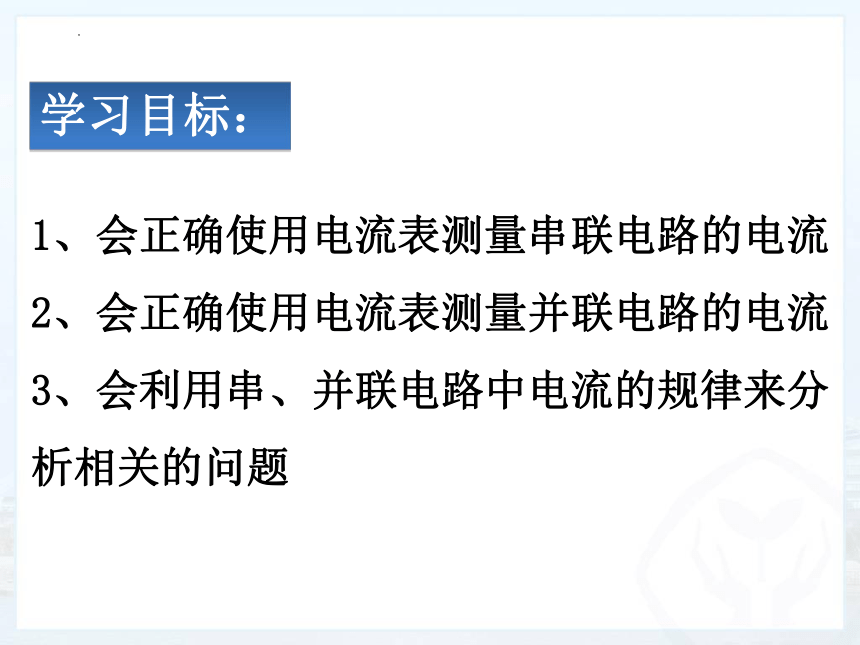

学习目标：
1、会正确使用电流表测量串联电路的电流
2、会正确使用电流表测量并联电路的电流
3、会利用串、并联电路中电流的规律来分析相关的问题

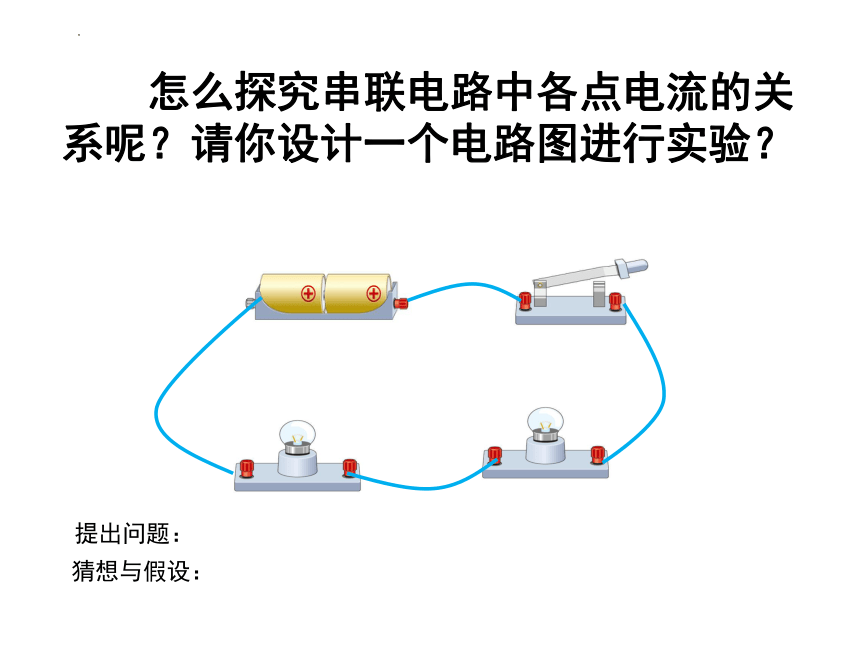

怎么探究串联电路中各点电流的关系呢？请你设计一个电路图进行实验？
提出问题：
猜想与假设：
1、电路图：

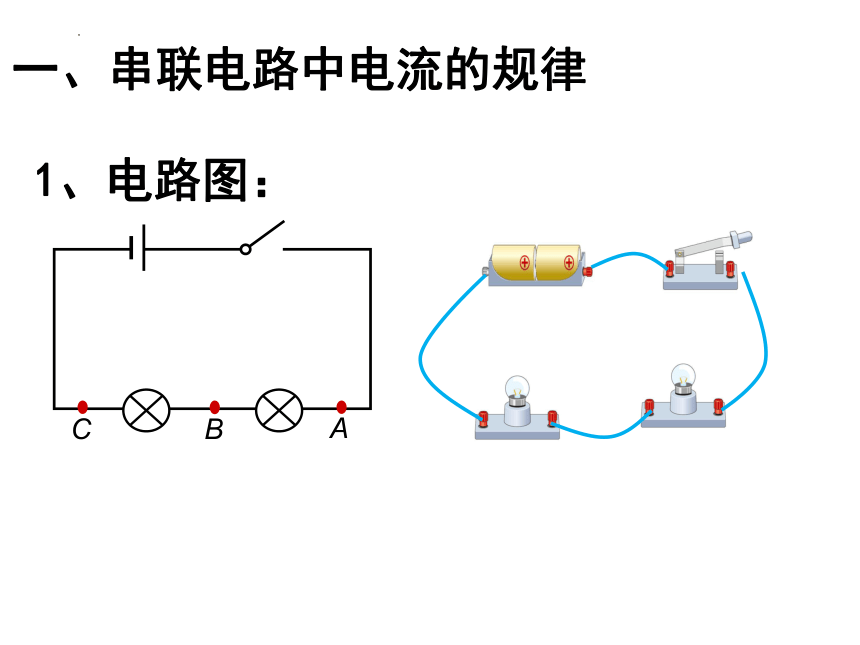

一、串联电路中电流的规律
A
B
C

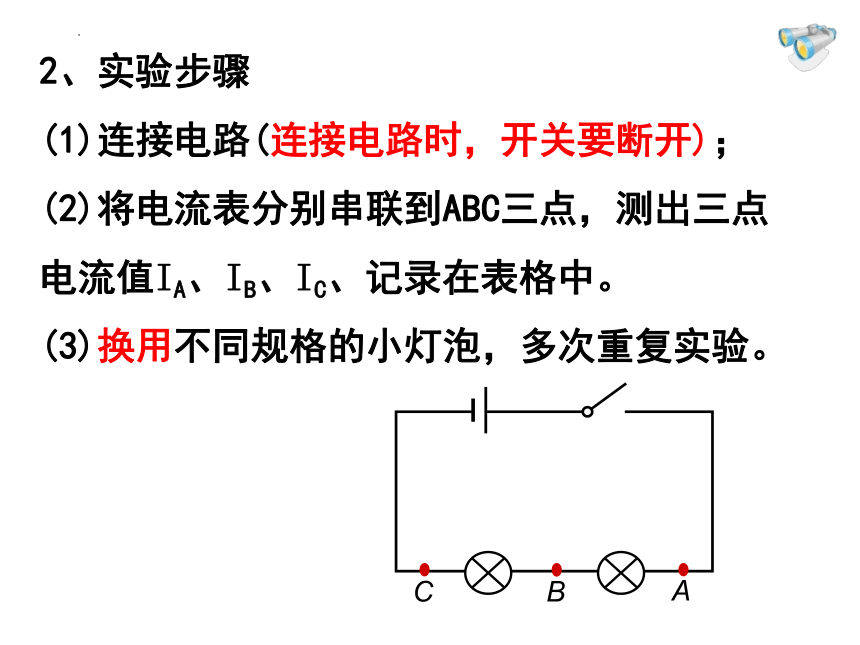

2、实验步骤
(1)连接电路(连接电路时，开关要断开)；
(2)将电流表分别串联到ABC三点，测出三点电流值IA、IB、IC、记录在表格中。
(3)换用不同规格的小灯泡，多次重复实验。
A
B
C
次数 IA/A IB/A IC/A
1
2
3

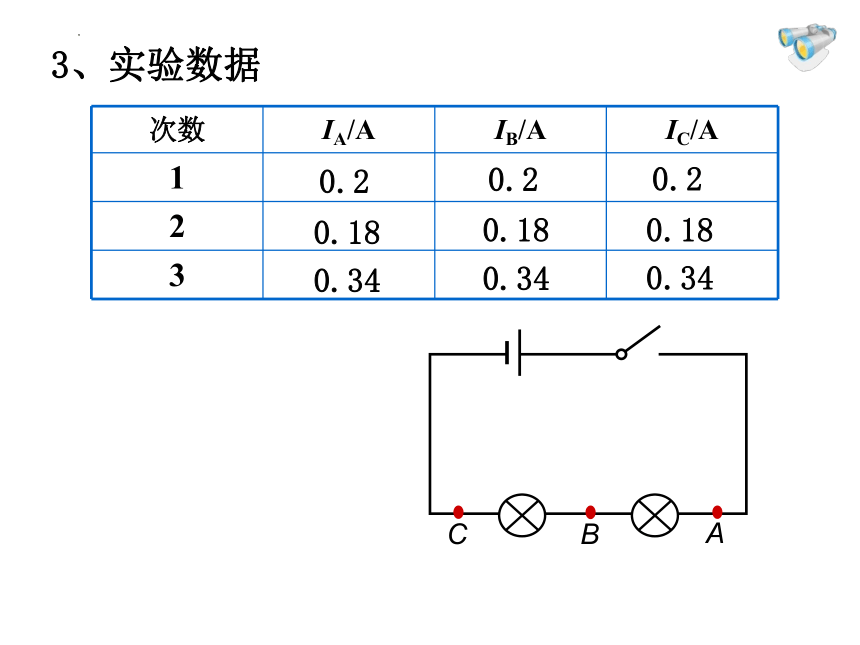

3、实验数据
0.2
0.2
0.2
0.18
0.18
0.18
0.34
0.34
0.34
A
B
C
3、实验结论：
串联电路中，电流处处相等。
I=I1=I2=…=In
4、换用不同规格的小灯泡多次实验的目的：使实验结论具有普遍性
并联电路中各处电流有什么规律呢？
L1
L2
L1
B
C
A
二、并联电路的电流规律
1、电路图：
实验步骤
(1)连接电路(连接电路时，开关要断开)；
(2)将电流表分别联到ABC三点，测出三点电流值IA、IB、IC、记录在表格中。
(3)换用不同规格的小灯泡，多次重复实验。
L1
L2
L1
B
C
A
次数 IA/A IB/A IC/A
1
2
3
实验数据
0.52
0.26
0.26
0.5
0.24
0.26
0.5
0.28
0.22
L1
L2
L1
B
C
A
2、实验结论：并联电路中，干路电流等于各支路电流之和。
I=I1+I2+…+In
3、只一次实验的不足之处：实验次数太少，没有换用不同规格的小灯泡多次实验。
1、如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2 A，则IB＝_______，IC＝_______。
0.2 A
0.2 A
A
B
C
L1
L2
练一练
2、有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么（ ）
A.L1中的电流较大
B.L2中的电流较大
C.L1和L2中的电流是相等的
D.由于灯的亮暗不同，故无法比较电流大小
C
3、如图所示电路图，电流表A1的示数为0.9 A，A3的示数为0.4 A，则通过L1的电流是 ______，通过L2的电流是______，通过干路的电流是______。
0.4A
0.9A
0.5A
L1
L2
A1
A3
A2
4、如图，电流表A1的示数为1.2 A，电流表A2的示数为0.5 A。则通过灯泡L1的电流I1= ，通过灯泡L2的电流I2 = 。
L2
L1
A2
A1
1.2A
0.7A
