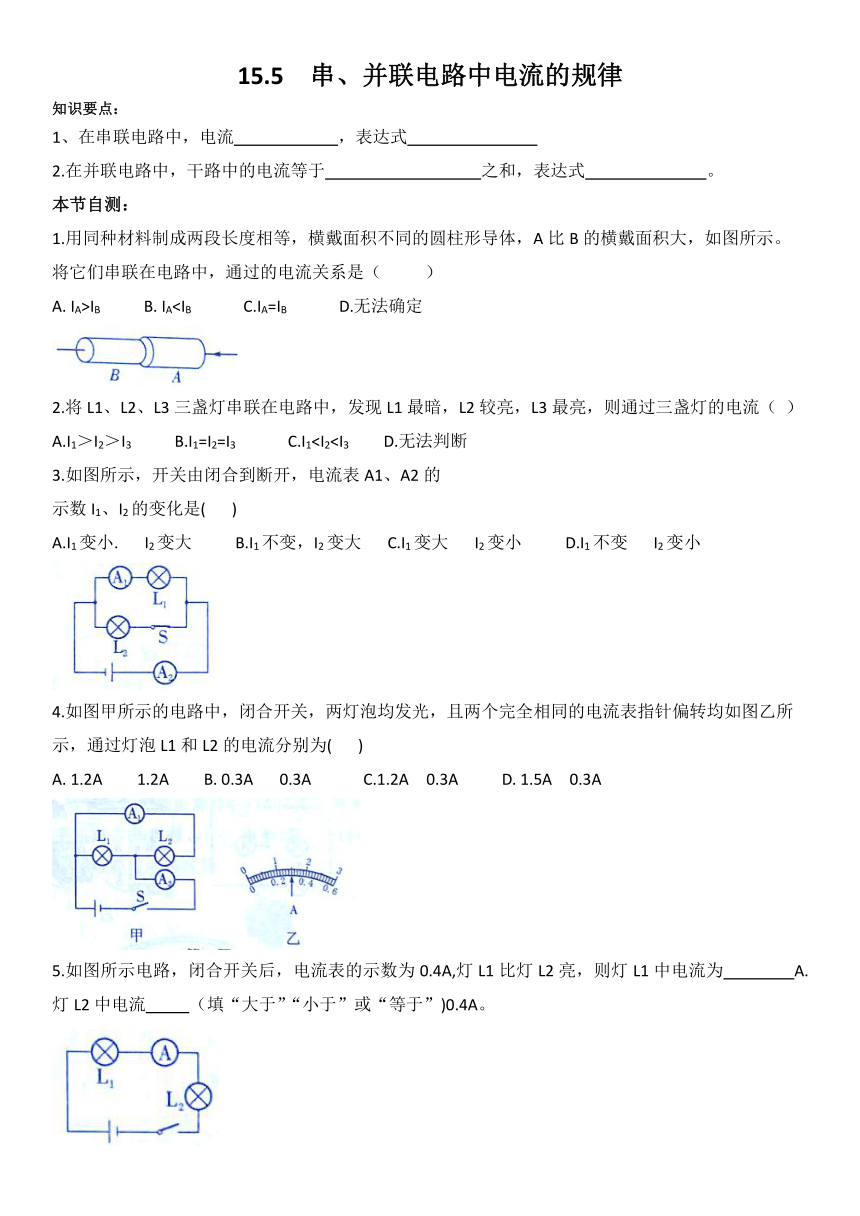

15.5 串、并联电路中电流的规律
知识要点:
1、在串联电路中,电流 ,表达式
2.在并联电路中,干路中的电流等于 之和,表达式 。
本节自测:
1.用同种材料制成两段长度相等,横戴面积不同的圆柱形导体,A比B的横戴面积大,如图所示。
将它们串联在电路中,通过的电流关系是( )
A. IA>IB B. IA2.将L1、L2、L3三盏灯串联在电路中,发现L1最暗,L2较亮,L3最亮,则通过三盏灯的电流( )
A.I1>I2>I3 B.I1=I2=I3 C.I13.如图所示,开关由闭合到断开,电流表A1、A2的
示数I1、I2的变化是( )
A.I1变小. I2变大 B.I1不变,I2变大 C.I1变大 I2变小 D.I1不变 I2变小
4.如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所
示,通过灯泡L1和L2的电流分别为( )
A. 1.2A 1.2A B. 0.3A 0.3A C.1.2A 0.3A D. 1.5A 0.3A
5.如图所示电路,闭合开关后,电流表的示数为0.4A,灯L1比灯L2亮,则灯L1中电流为 A.灯L2中电流 (填“大于”“小于”或“等于”)0.4A。

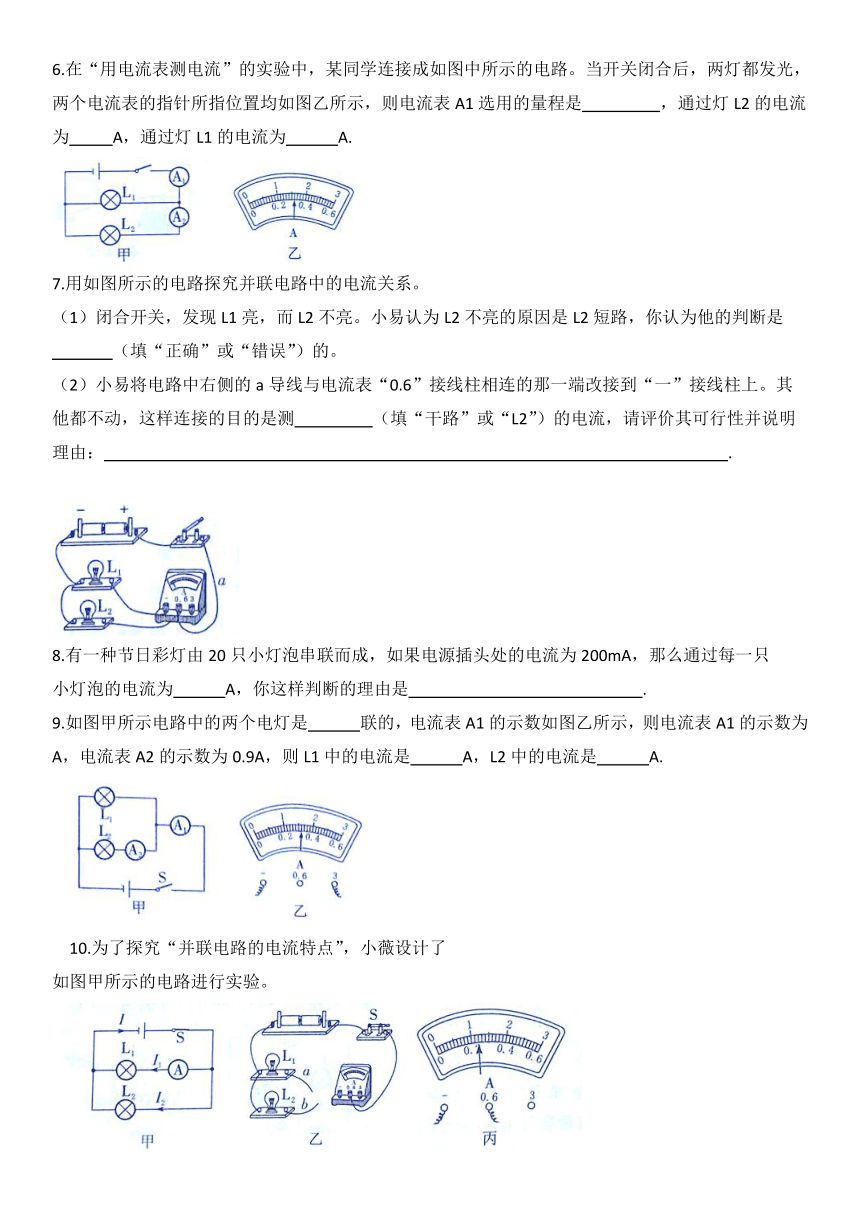

6.在“用电流表测电流”的实验中,某同学连接成如图中所示的电路。当开关闭合后,两灯都发光,两个电流表的指针所指位置均如图乙所示,则电流表A1选用的量程是 ,通过灯L2的电流
为 A,通过灯L1的电流为 A.
7.用如图所示的电路探究并联电路中的电流关系。
(1)闭合开关,发现L1亮,而L2不亮。小易认为L2不亮的原因是L2短路,你认为他的判断是
(填“正确”或“错误”)的。
(2)小易将电路中右侧的a导线与电流表“0.6”接线柱相连的那一端改接到“一”接线柱上。其
他都不动,这样连接的目的是测 (填“干路”或“L2”)的电流,请评价其可行性并说明
理由: .
8.有一种节日彩灯由20只小灯泡串联而成,如果电源插头处的电流为200mA,那么通过每一只
小灯泡的电流为 A,你这样判断的理由是 .
9.如图甲所示电路中的两个电灯是 联的,电流表A1的示数如图乙所示,则电流表A1的示数为 A,电流表A2的示数为0.9A,则L1中的电流是 A,L2中的电流是 A.
10.为了探究“并联电路的电流特点”,小薇设计了
如图甲所示的电路进行实验。
(1)在连接电路时,开关应处于 状态。
(2)小薇先画出了电路图,请你在图乙中用笔画线代替导线分别将导线a、b正确地连接到相应的接线柱上。
(3)小薇闭合开关后,看到灯L2发光,但灯L1不发光,电流表的示数为零,电路可能存在的故障是
(3)排除故障后,小薇测出了L1的电流I1之后想测量干路中的电流I,这时她思考一会儿后,就在原来已连接好的电路中[即在第(2)问完成后的图中]将导线进行改动,请写出她具体的操作:
干路中的电流如图丙所示,可读出I= A.接着,她又测出l2的电流I2,就想根据这组数据分析得出结论。但同组的小林认为该实验还没有结束,他在表格中记录数据后,接下来的具体操作是:
11.请按图甲所示电路,用笔画线代替导线将图乙的实物电路连接完整。
12.根据如图甲所示的电路,请在图乙虚线框中画出这个电路的电路图。
13.如图,按要求连接实物图:两灯泡并联,开关S是总开关,电路中的总电流约为0.5A,其中电
流表A1只测通过L1的电流,电流表A2只测通过L2的电流。
14.图中两灯泡L1、L2在盒内的连接方式未知,开关闭合后两灯均发光电流表读数为0.9A;若把L1取下,L2仍发光,电流表读数变为0.3A。
(1)L1和L2是并联还是串联的 请画出相对应的电路图。
(2)通过灯L1的电流是多少毫安
