《16.2 串、并联电路中电压的规律》练习题（含答案）2023-2024学年人教版九年级物理上学期

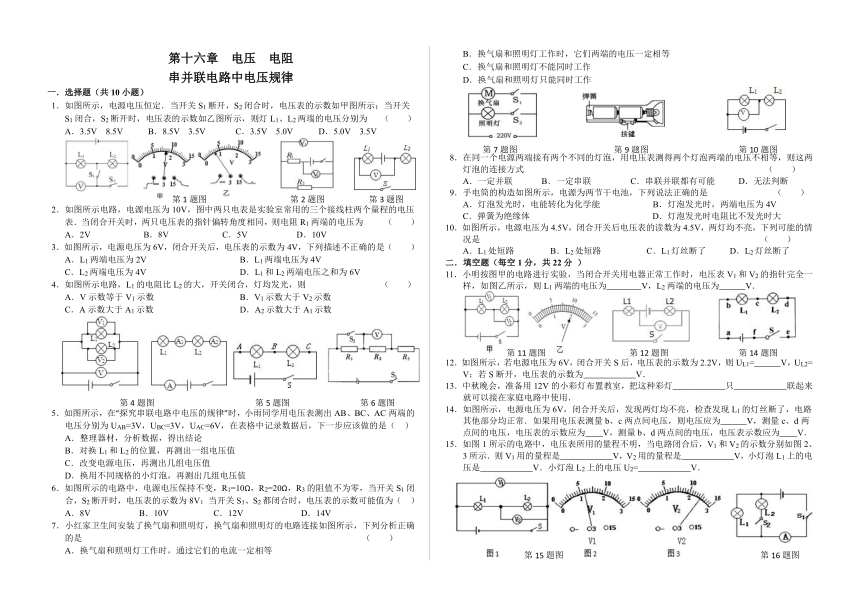

第十六章 电压 电阻
串并联电路中电压规律
一．选择题（共10小题）
1．如图所示，电源电压恒定．当开关S1断开，S2闭合时，电压表的示数如甲图所示；当开关S1闭合，S2断开时，电压表的示数如乙图所示，则灯L1、L2两端的电压分别为 （　　）
A．3.5V 8.5V B．8.5V 3.5V C．3.5V 5.0V D．5.0V 3.5V
(
第
1
题图
) (
第
2
题图
) (
第
3
题图
)
2．如图所示电路，电源电压为10V，图中两只电表是实验室常用的三个接线柱两个量程的电压表．当闭合开关时，两只电压表的指针偏转角度相同，则电阻R1两端的电压为 （　　）
A．2V B．8V C．5V D．10V
3．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（　　）
A．L1两端电压为2V B．L1两端电压为4V
C．L2两端电压为4V D．L1和L2两端电压之和为6V
4．如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则 （　　）
A．V示数等于V1示数 B．V1示数大于V2示数
C．A示数大于A1示数 D．A2示数大于A1示数
(
第
6
题图
) (
第
5
题图
) (
第
4
题图
)
5．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出AB、BC、AC两端的电压分别为UAB=3V，UBC=3V，UAC=6V，在表格中记录数据后，下一步应该做的是（　）
A．整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电压值
C．改变电源电压，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值
6．如图所示的电路中，电源电压保持不变，R1=10Ω，R2=20Ω，R3的阻值不为零，当开关S1闭合，S2断开时，电压表的示数为8V；当开关S1、S2都闭合时，电压表的示数可能值为（　）
A．8V B．10V C．12V D．14V
7．小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列分析正确的是 （　　）
A．换气扇和照明灯工作时，通过它们的电流一定相等
B．换气扇和照明灯工作时，它们两端的电压一定相等
C．换气扇和照明灯不能同时工作
D．换气扇和照明灯只能同时工作
(
第
7
题图
第
9
题图
第
10
题图
)
8．在同一个电源两端接有两个不同的灯泡，用电压表测得两个灯泡两端的电压不相等，则这两灯泡的连接方式 （　　）
A．一定并联 B．一定串联 C．串联并联都有可能 D．无法判断
9．手电筒的构造如图所示，电源为两节干电池，下列说法正确的是 （　　）
A．灯泡发光时，电能转化为化学能 B．灯泡发光时，两端电压为4V
C．弹簧为绝缘体 D．灯泡发光时电阻比不发光时大
10．如图所示，电源电压为4.5V，闭合开关后电压表的读数为4.5V，两灯均不亮，下列可能的情况是 （　　）
A．L1处短路 B．L2处短路 C．L1灯丝断了 D．L2灯丝断了
二．填空题（每空1分，共22分 ）
11．小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1两端的电压为　　　　V，L2两端的电压为　　　V．
(
第
14
题图
) (
第
12
题图
) (
第
11
题图
)
12．如图所示，若电源电压为6V，闭合开关S后，电压表的示数为2.2V，则UL1=　　　V，UL2=　　　　　　V；若S断开，电压表的示数为　　　　　　V．
13．中秋晚会，准备用12V的小彩灯布置教室，把这种彩灯　　　　　　只　　　　　　联起来就可以接在家庭电路中使用．
14．如图所示，电源电压为6V，闭合开关后，发现两灯均不亮，检查发现L1的灯丝断了，电路其他部分均正常．如果用电压表测量b、c两点间电压，则电压应为　　　V，测量c、d两点间的电压，电压表的示数应为　　V，测量b、d两点间的电压，电压表示数应为　　V．
15．如图1所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图2、3所示．则V1用的量程是　　　　　　V，V2用的量程是　　　　　　V，小灯泡L1上的电压是　　　　　　V．小灯泡L2上的电压U2=　　　　　　V．
(
第
16
题图
) (
第
15
题图
)
16．如图所示电路中，电源保持不变，闭合开关S1、S2，两灯都发光，电流表示数为0.3A；当把开关S2断开时，灯泡L1的亮度　　　　（填“变亮”、“不变”、“变暗”），电流表示数为0.2A；当闭合开关S1、S2时，通过L1的电流为　　　　，通过L2的电流为　　　　　．
17．如图所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V，则灯L1两端的电压为　　　V，灯L2两端电压为　　　V；若S1、S2均闭合，则灯　　　　　　不亮．
(
第
19
题图
) (
第
18
题图
) (
第
17
题图
)
18．如图所示的语言复读机工作时需要6V的电源，这可以由　　　　节干电池　　　联提供．
三、计算题（每小题5分，共10分）
19．如图所示电路，电源由4节干电池串联而成，当开关闭合时，电压表V1和V2的示数分别为3.5V和4.5V，则灯L1、L2、L3两端的电压各为多少？
20．一种小灯泡的正常工作电压是36V，要接在220V的电路中，至少要串联多少个这种灯泡，每只灯泡的实际电压是多少V？
四、实验与探究应用题（共38分）
21、李芳同学在对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：
A．按图1所示的电路图连接好电路；
B．闭合开关S，用电压表测出L1两端的电压；
C．在测L2两端的电压时，李小芳同学为了节省试验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
D．测出AC间的电压．
（1）对小芳同学以上实验操作评价是：
①在拆接电路时，开关应该　　　　　　；
②小芳同学用上面的方法　　　 　　　（能/不能）测出L2两端的电压？为什么？　　 　　　　
（2）李芳同学改正后，要用电压表测灯L2两端的电压，连接电路如图2甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．
（3）改正电路后，闭合开关，电压表如图2乙所示，电压表的示数为　　　　V，若电源电压为3V，则灯L1两端的电压是　　　　　　V．
22、在“探究并联电路电压的规律”实验中，小红同学按图甲所示电路图连接电路并进行实验，实物连接成如图乙所示（电压表尚未连接）．
（1）小明一眼看出小红连接的实物图有错误，并指出如果直接闭合开关将出现　　　　　　现象，小灯泡L1，L2都不会亮，还可能造成　　　　　　损坏．
（2）小明只改动一根导线就接成了正确的电路，请在需要改动的导线上打“×”并用笔画线代替导线将正确的连线画出来．
23、小刚和小丽用图所示的器材探究串联电路的电压关系：
（1）连接电路时，开关应该　　　　　　．
（2）根据电路图，请用笔画线代替导线，连接图2中的实物图．
（3）小刚用电压表测量L1两端的电压时，直接选用0～3V的量程，小丽说这样不行，规范的操作方法是先用　　　的量程进行试触，如果试触结果不超过3V，再改用小量程测量．
（4）在测L2两端的电压时，小丽同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样做　　　　　　（选填“正确”或“不正确”），将会看到的现象是　　　　　　，原因是　　　　　　．
（5）同学们排除故障后继续实验，得出了下表所示的一组数据，接下来他们还应当　　　　　　
A．更换电压表的量程重做实验 B．改变两个小灯泡的规格重做实验
L1两端电压/V L2两端电压/V 串联后的总电压/V
1.4 3.1 4.5
（6）小刚接下来又按正确的方法测出了L1、L2及AC间的电压分别为：U1=2.4V，U2=1.4V，UAC的示数如图3所示，可读出UAC=　　　　　　V．根据测量结果，在误差允许范围内你认为串联电路中用电器两端电压和电源电压的关系是　　　　　　．
参考答案
一、选择题
1、C 2、B 3、B 4、A 5、D 6、B 7、B 8、B 9、D 10、C
二、填空题
11、8；2．
12、2.2；3.8；6．
13、19；串联．
14、6；0；6．
15、：0～15；0～3；3.5；2.5．
16、不变；0.2A；0.1A．
17、3；1.5；L2．
18、4；串．
三、计算题
19、解：由图可知，L1、L2、L3串联，V1测L1和L2两端电压，V2测L2和L3两端电压．
则：U1+U2+U3=1.5V×4=6V…………………………①
U1+U2=3.5V………………………………………②
U2+U3=4.5V………………………………………③
解得：U1=1.5V；U2=2V；U3=2.5V．
答：灯L1、L2、L3两端的电压各为1.5V、2V、2.5V．
20、解：因为小灯泡的额定电压小于电路电压，因此需要将小灯泡串联连接，串联的个数：n=≈6.11，因此需要7个灯泡串联；
因为串联电路起分压作用，所以每只灯泡的实际电压：U=≈31.4V．
答：至少要串联7个这种灯泡，每只灯泡的实际电压是31.4V．
四、实验与探究应用题
21、（1）①断开；②不能；电压表正负接线柱接反了；
（2）；
（3）1.2；1.8．
22、（1）短路；电源；
（2）或
23、（1）断开；
（2）；
（3）0～15V；
（4）不正确；指针反转；电压表的正负接线柱接反；
（5）B；
（6）4；UAC=U1+U2．
