《16.4 变阻器》练习题（含答案）2023-2024学年人教版九年级物理上学期

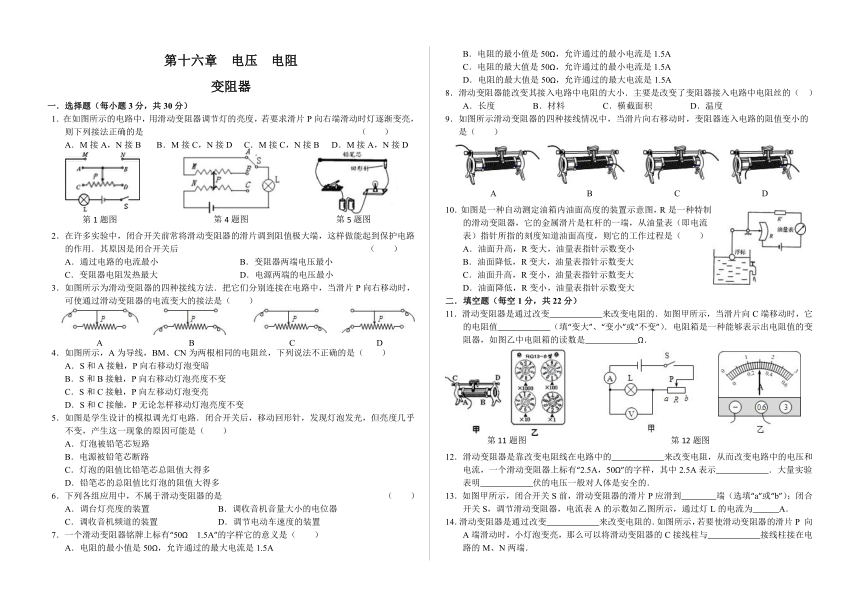

第十六章 电压 电阻
变阻器
一．选择题（每小题3分，共30分）
1．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是 （　　）
A．M接A，N接B B．M接C，N接D C．M接C，N接B D．M接A，N接D
(
第
4
题图
) (
第
5
题图
) (
第
1
题图
)
2．在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值极大端，这样做能起到保护电路的作用．其原因是闭合开关后 （　　）
A．通过电路的电流最小 B．变阻器两端电压最小
C．变阻器电阻发热最大 D．电源两端的电压最小
3．如图所示为滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向右移动时，可使通过滑动变阻器的电流变大的接法是（　　）
(
D
) (
C
) (
B
) (
A
)
4．如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是（　　）
A．S和A接触，P向右移动灯泡变暗
B．S和B接触，P向右移动灯泡亮度不变
C．S和C接触，P向左移动灯泡变亮
D．S和C接触，P无论怎样移动灯泡亮度不变
5．如图是学生设计的模拟调光灯电路．闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是（　　）
A．灯泡被铅笔芯短路
B．电源被铅笔芯断路
C．灯泡的阻值比铅笔芯总阻值大得多
D．铅笔芯的总阻值比灯泡的阻值大得多
6．下列各组应用中，不属于滑动变阻器的是 （　　）
A．调台灯亮度的装置 B．调收音机音量大小的电位器
C．调收音机频道的装置 D．调节电动车速度的装置
7．一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是（　　）
A．电阻的最小值是50Ω，允许通过的最大电流是1.5A
B．电阻的最小值是50Ω，允许通过的最小电流是1.5A
C．电阻的最大值是50Ω，允许通过的最小电流是1.5A
D．电阻的最大值是50Ω，允许通过的最大电流是1.5A
8．滑动变阻器能改变其接入电路中电阻的大小．主要是改变了变阻器接入电路中电阻丝的（　）
A．长度 B．材料 C．横截面积 D．温度
9．如图所示滑动变阻器的四种接线情况中，当滑片向右移动时，变阻器连入电路的阻值变小的是（　　）
(
D
) (
C
) (
B
) (
A
)
10．如图是一种自动测定油箱内油面高度的装置示意图，R是一种特制的滑动变阻器，它的金属滑片是杠杆的一端，从油量表（即电流表）指针所指的刻度知道油面高度，则它的工作过程是（　　）
A．油面升高，R变大，油量表指针示数变小
B．油面降低，R变大，油量表指针示数变大
C．油面升高，R变小，油量表指针示数变大
D．油面降低，R变小，油量表指针示数变大
二．填空题（每空1分，共22分）
11．滑动变阻器是通过改变　　　　　　来改变电阻的．如图甲所示，当滑片向C端移动时，它的电阻值　　　　　　（填“变大”、“变小”或“不变”）．电阻箱是一种能够表示出电阻值的变阻器，如图乙中电阻箱的读数是　　　　　　Ω．
(
第
12
题图
) (
第
11
题图
)
12．滑动变阻器是靠改变电阻线在电路中的　　　　　　来改变电阻，从而改变电路中的电压和电流，一个滑动变阻器上标有“2.5A，50Ω”的字样，其中2.5A表示　　　　　　．大量实验表明　　　　　　伏的电压一般对人体是安全的．
13．如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到　　　　端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表A的示数如乙图所示，通过灯L的电流为　　　A．
14．滑动变阻器是通过改变　　　　　　来改变电阻的．如图所示，若要使滑动变阻器的滑片P 向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与　　　　　　接线柱接在电路的M、N两端．
(
第
17
题图
) (
第
14
题图
)
15．滑动变阻器是一种可以连续改变电路上电阻的仪器．有一个铭牌上标有“20Ω，2A”字样的滑动变阻器，使用时的要求是：
（1）不能使电路上的电流超过　　　　　　A
（2）在闭合开关前，应使变阻器的滑片P处于阻值　　　　　　处；
（3）要让变阻器与用电器　　　　　　联．
16．某滑动变阻器的铭牌上标有“20Ω 2A”字样，它表示 。为了保护电路，滑动变阻器应 联在电路中，且在开关闭合前将滑片调到 位置上。
17．如图所示，当线夹子在铅笔芯上滑动时，灯泡的亮度发生变化，这是通过改变铅笔芯连入电路中的　　　　　来改变其电阻的大小，实验器材中的　　　　是就根据这一原理制成的．
18．如图所示是一种调节收音机音量兼开关的调节器，若要使现在的音量增大应该向　　　　　　点方向移动滑片P；若要关闭收音机，滑片P应该接在　　　　　　点（选填“a”、“b”或“c”）．
(
第
18
题图
) (
第
19
题图
)
(
第
21
题图
)
19．小宇用如图示电路图做电学实验，请帮他完成下列填空：
（1）当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将　　　，（“变暗”、“不变”或“变亮”）
（2）当滑动变阻器的A、D接入电路中，要使灯L变暗，滑片P应向　　　　　　端移动．（选填“右”或“左”）
三、简答题（共4分）
20小明用收音机的电位器连接了一个调节小灯泡亮度的电路，当它连接好电路后，旋动旋钮（相当于滑动变阻器的滑片），可是不管怎么旋，灯泡始终较暗且亮度不变，请说明连接的电路错在什么地方。
四．实验与探究题（共44分）
21．（8分）如图，是一种自动测定油箱内油面高度的装置，R′是电阻，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表指针所指的刻度就可以知道油面的高度．
①油量表其实是　　　　　　表；
②油面升高，R　　　　　　（变大、变小），油量指针偏转　　　　　　（较大、较小）．
③电阻R′是否多余？它有什么作用？　　　　　　．
22．（10分）小明练习使用滑动变阻器“改变电路中的电流”和“控制电阻两端的电压”，提供的器材有：电源、电流表、电压表、滑动变阻器R、灯泡L、开关及导线若干．
（1）小明连接的图甲电路中存在连线错误，只需改动一根导线，即可使连线正确．请在接错的导线上打“×”，并用笔画线代替导线画出正确的接法；
（2）连接电路时，开关S应处在　　　　状态，滑动变阻器的滑片P应置于　　　　端；
（3）正确连接电路后闭合开关，在移动滑动变阻器滑片时，两电表的示数突然都变为零，则电路故障可能为　　　　　　；
A．滑动变阻器R短路 B．滑片P接触不良 C．灯泡L短路 D．灯泡L断路
（4）若想电流表的示数增大，则滑片P应向　　　　　　移动（“右”或“左”）．
(
第
24
题图
) (
第
23
题图
) (
第
22
题图
)
23．（6分）如图所示，是一位同学设计的风力测定仪，O是转动轴，OC是金属杆，下面连着一块受风板，无风时，OC是竖直的，风越大，OC杆偏转角度越大，AB是一段弧形电阻，P点是金属杆与弧形电阻相接触的点．
（1）金属杆OC与弧形电阻组合相当于一个　　　　　　；
（2）测风力时，是通过观察　　　　　　来知道风力的大小；
（3）如果风力变化不大，现象不明显，你想采取　　　　　　措施使现象更明显．
24．（8分）如图所示，滑动变阻器的铭牌上标有“20Ω 2A”的字样．
（l）20Ω表示的意思是　　　　　　，2A表示的意思是　　　　　　．
（2）当滑片在最左端时，电阻为　　　　　　Ω；滑片在最右端时，电阻为　　　　　　Ω；滑片在中间时，电阻为　　　　　　Ω．
（3）将滑动变阻器连入电路中，它应与被控制的电路　　　　　　联．
（4）在连入电路前，应将滑片移至　　　　　　（填A或B）端，这是为了　　　　　　．
25．（2分）如图甲是电位器示意图，P旋片可随转动旋钮改变在碳膜的位置，从而改变接入电阻的大小．请将该电位器连入乙图，要求逆时针旋转P旋片时，灯泡变暗．
(
第
26
题图
) (
第
25
题图
)
26．（10分）某班同学做“用滑动变阻器改变电流”的实验，电路如图所示．
（1）连接实物时，开关应当　　　　，滑片P应移动最　　　　　　端（选填“左”或“右”）；
（2）开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是　　　　　　；乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是　　　　　　；丙同学缓慢移动滑片P时，看到灯忽然亮又忽然不亮，这可能是　　　　　　．
参考答案
一、选择题
1、D 2、A 3、C 4、C 5、C 6、D 7、A 8、B 9、C 10、C
二、填空题
11、接入电路中电阻丝的长度；变小；162．
12、电阻线长度；允许通过的最大电流是2.5A；不高于36．
13、b；0.3．
14、接入电路中电阻丝的长度；A．
15、（1）2；（2）最大阻值；（3）串．
16、最大阻值是20Ω，允许通过的最大电流为2A；串；阻值最大
17、长度；滑动变阻器．
18、c；a．
19、（1）变亮；（2）左
三、简答题
20、电位器在连接时，接到了电位器阻值最大的两端，成了一个定值电阻
四、实验与探究题
21、（1）电流；（2）变小；较大；（3）保护电路．
22、（1）；（2）断开；右；（3）B；（4）左．
23、（1）滑动变阻器；（2）灯泡亮度；（3）在电路中串联一个电流表．
24、（1）滑动变阻器的最大阻值是20Ω；允许通过的最大电流是2A；（2）20；0；10；（3）串；（4）A；保护电路．
25、
26、断开；右；导线接在电阻线两端的接线柱上；导线接在金属杆两端的接线柱上（或滑动变阻器接成空导线了）；滑片处接触不良．
