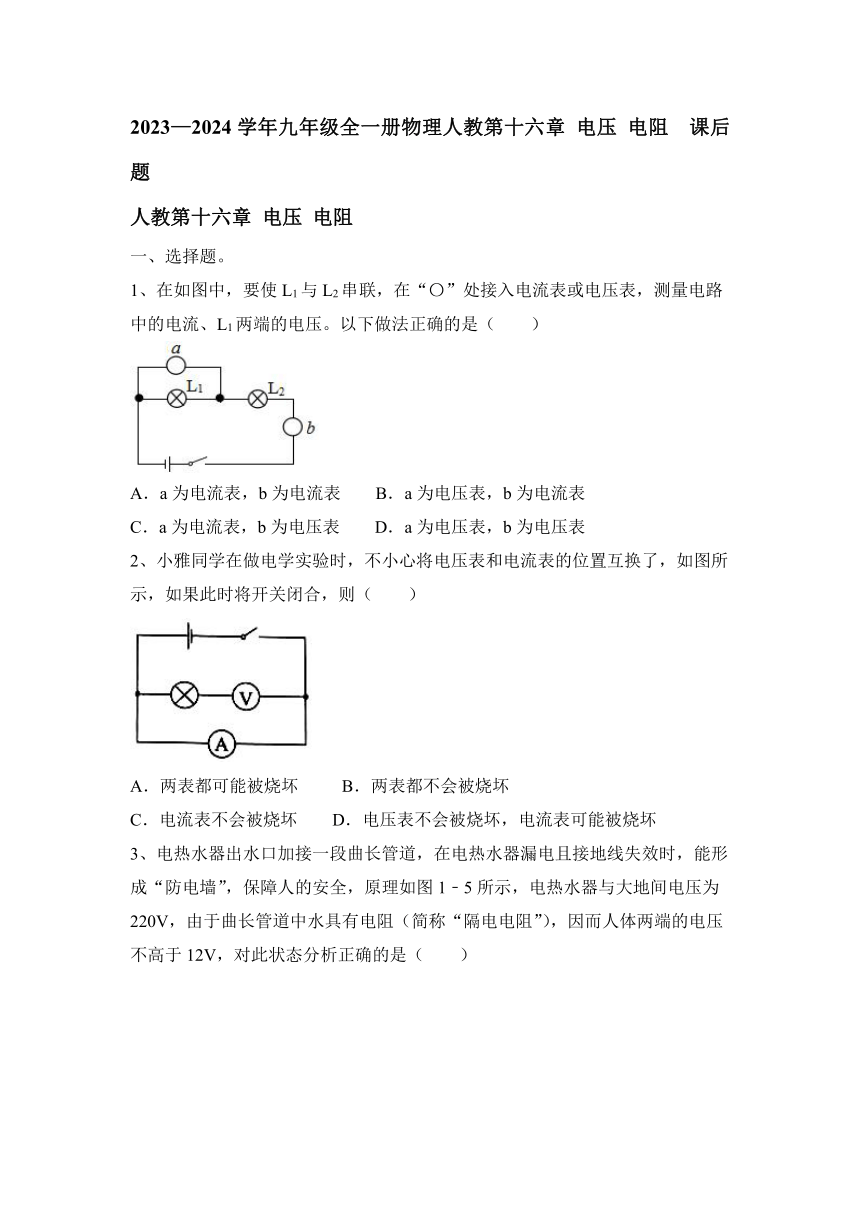

2023—2024学年九年级全一册物理人教第十六章 电压 电阻 课后题（含答案）

2023—2024学年九年级全一册物理人教第十六章 电压 电阻 课后题
人教第十六章 电压 电阻
一、选择题。
1、在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
2、小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（　　）
A．两表都可能被烧坏 B．两表都不会被烧坏
C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏

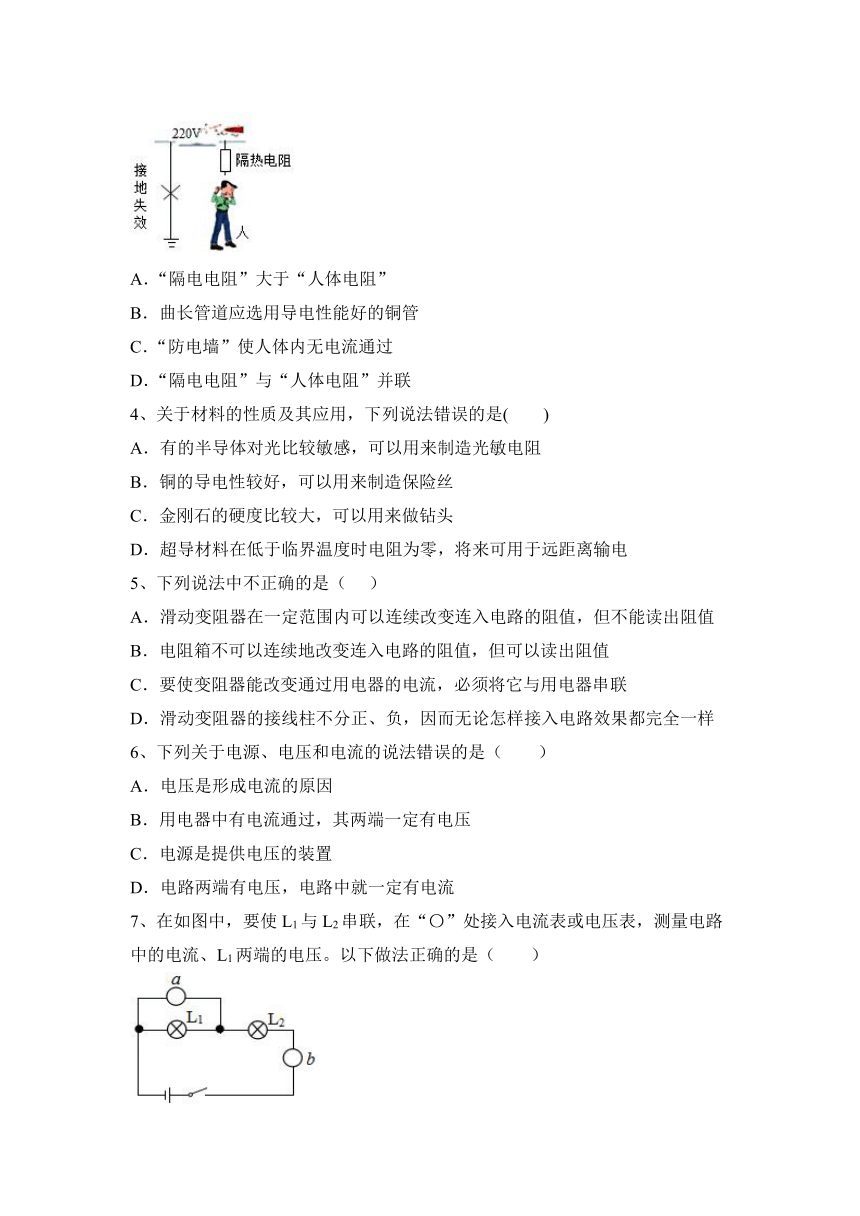

3、电热水器出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全，原理如图1﹣5所示，电热水器与大地间电压为220V，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于12V，对此状态分析正确的是（　　）
A．“隔电电阻”大于“人体电阻”
B．曲长管道应选用导电性能好的铜管
C．“防电墙”使人体内无电流通过
D．“隔电电阻”与“人体电阻”并联
4、关于材料的性质及其应用，下列说法错误的是( )
A．有的半导体对光比较敏感，可以用来制造光敏电阻
B．铜的导电性较好，可以用来制造保险丝
C．金刚石的硬度比较大，可以用来做钻头
D．超导材料在低于临界温度时电阻为零，将来可用于远距离输电
5、下列说法中不正确的是（ ）
A．滑动变阻器在一定范围内可以连续改变连入电路的阻值，但不能读出阻值
B．电阻箱不可以连续地改变连入电路的阻值，但可以读出阻值
C．要使变阻器能改变通过用电器的电流，必须将它与用电器串联
D．滑动变阻器的接线柱不分正、负，因而无论怎样接入电路效果都完全一样
6、下列关于电源、电压和电流的说法错误的是（　　）
A．电压是形成电流的原因
B．用电器中有电流通过，其两端一定有电压
C．电源是提供电压的装置
D．电路两端有电压，电路中就一定有电流
7、在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表

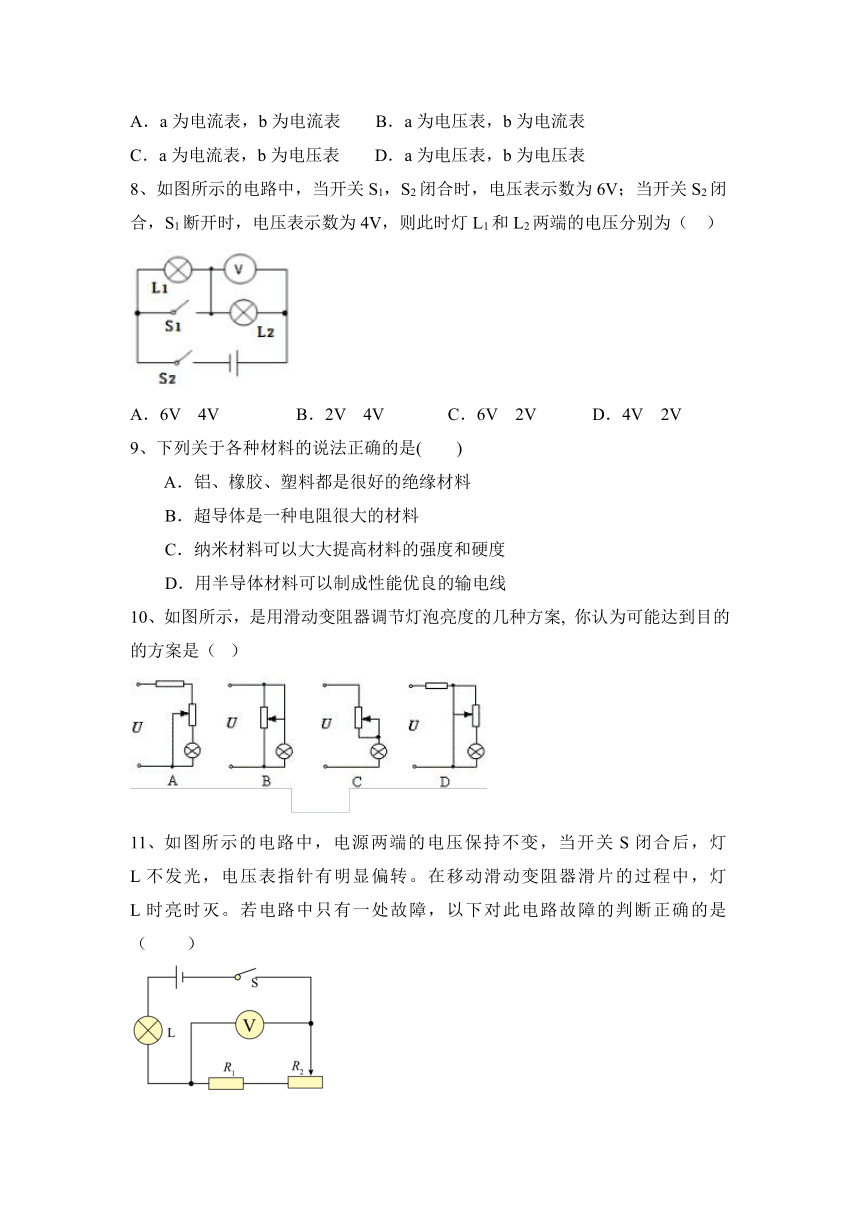

8、如图所示的电路中，当开关S1，S2闭合时，电压表示数为6V；当开关S2闭合，S1断开时，电压表示数为4V，则此时灯L1和L2两端的电压分别为（　）
A．6V 4V B．2V 4V C．6V　2V D．4V　2V
9、下列关于各种材料的说法正确的是( )
A．铝、橡胶、塑料都是很好的绝缘材料
B．超导体是一种电阻很大的材料
C．纳米材料可以大大提高材料的强度和硬度
D．用半导体材料可以制成性能优良的输电线
10、如图所示，是用滑动变阻器调节灯泡亮度的几种方案, 你认为可能达到目的的方案是（ ）
11、如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转。在移动滑动变阻器滑片的过程中，灯L时亮时灭。若电路中只有一处故障，以下对此电路故障的判断正确的是（　　）

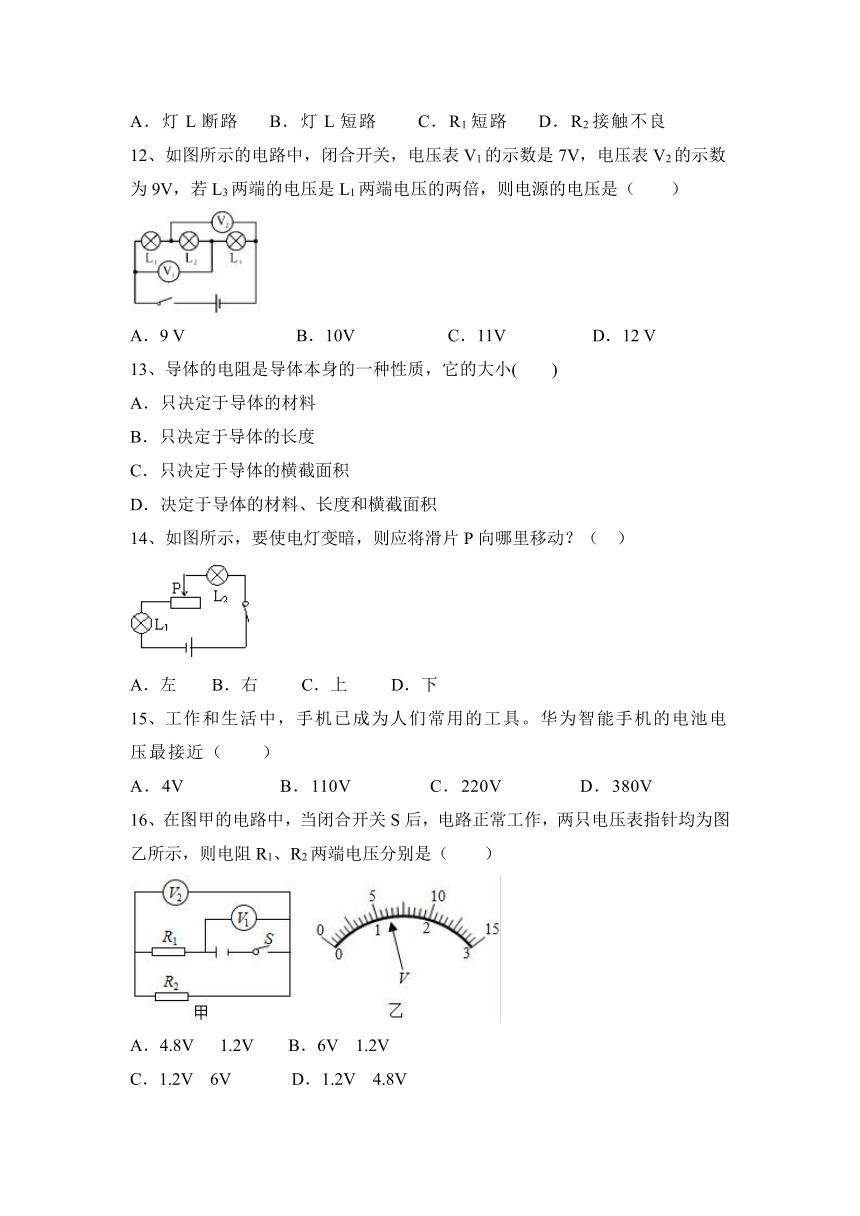

A．灯L断路 B．灯L短路 C．R1短路 D．R2接触不良
12、如图所示的电路中，闭合开关，电压表V1的示数是7V，电压表V2的示数为9V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（　　）
A．9 V B．10V C．11V D．12 V
13、导体的电阻是导体本身的一种性质，它的大小( )
A．只决定于导体的材料
B．只决定于导体的长度
C．只决定于导体的横截面积
D．决定于导体的材料、长度和横截面积
14、如图所示，要使电灯变暗，则应将滑片P向哪里移动？（ ）
A．左 B．右 C．上 D．下
15、工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（　　）
A．4V B．110V C．220V D．380V
16、在图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为图乙所示，则电阻R1、R2两端电压分别是（　　）
A．4.8V 1.2V B．6V 1.2V
C．1.2V 6V D．1.2V 4.8V

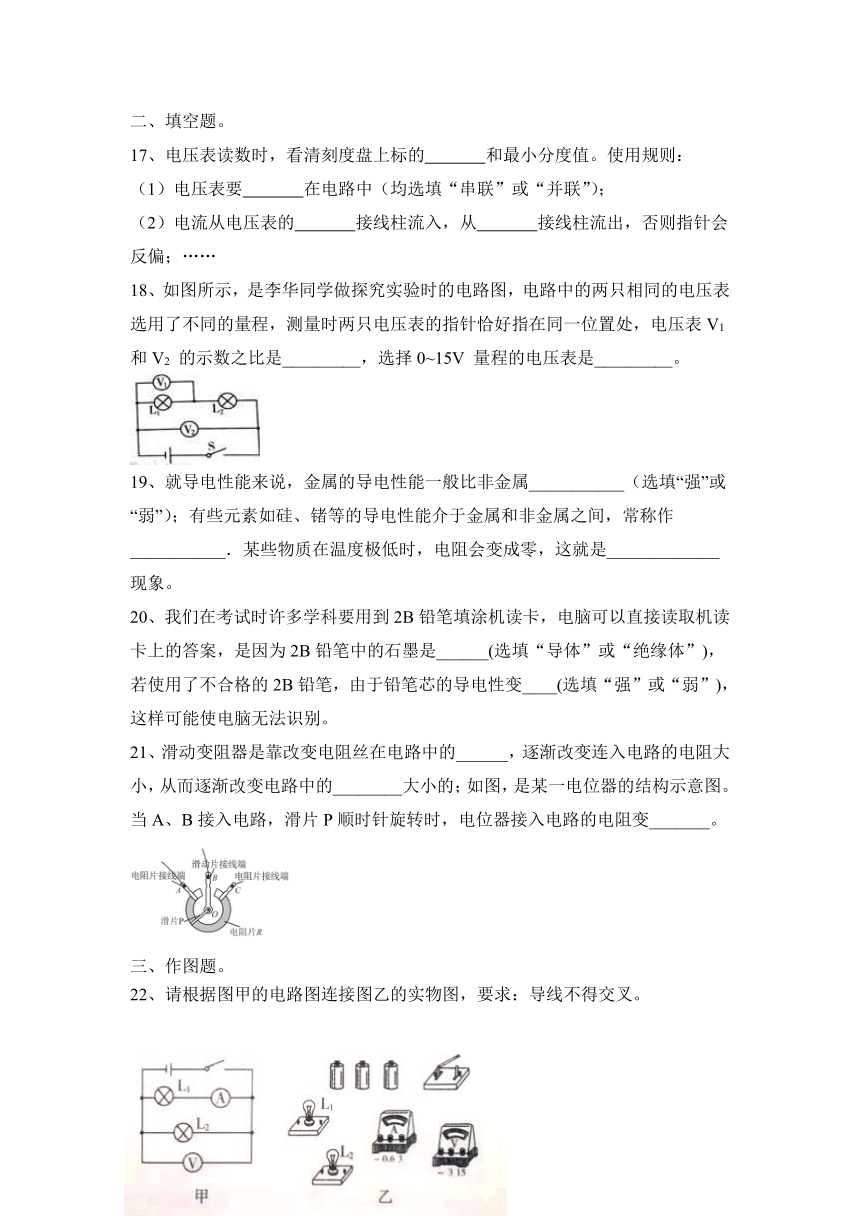

二、填空题。
17、电压表读数时，看清刻度盘上标的　 　和最小分度值。使用规则：
（1）电压表要　 　在电路中（均选填“串联”或“并联”）；
（2）电流从电压表的　 　接线柱流入，从　 　接线柱流出，否则指针会反偏；……
18、如图所示，是李华同学做探究实验时的电路图，电路中的两只相同的电压表选用了不同的量程，测量时两只电压表的指针恰好指在同一位置处，电压表V1 和V2 的示数之比是_________，选择0~15V 量程的电压表是_________。
19、就导电性能来说，金属的导电性能一般比非金属___________（选填“强”或“弱”）；有些元素如硅、锗等的导电性能介于金属和非金属之间，常称作___________．某些物质在温度极低时，电阻会变成零，这就是_____________现象。
20、我们在考试时许多学科要用到2B铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因为2B铅笔中的石墨是______(选填“导体”或“绝缘体”)，若使用了不合格的2B铅笔，由于铅笔芯的导电性变____(选填“强”或“弱”)，这样可能使电脑无法识别。
21、滑动变阻器是靠改变电阻丝在电路中的______，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的________大小的；如图，是某一电位器的结构示意图。当A、B接入电路，滑片P顺时针旋转时，电位器接入电路的电阻变_______。
三、作图题。
22、请根据图甲的电路图连接图乙的实物图，要求：导线不得交叉。
四、实验题。
23、在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路。
（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入
的元件是 。
（3）为粗略判断a、b两点间导体电阻的大小，可观察 ．
（3）另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为 同学的改进更好一些，理由是 ．
24、小聪同学在物理实验时,对串联电路电压规律进行了探究．
猜想与假设：串联电路总电压等于各用电器两端的电压之和；
设计与进行实验：
①按图所示的电路图连接电路；
UAB/V UBC/V UAC/V
2.4 1.4 3.75
②闭合开关，用电压表测出L1两端的电压；
③在测L2两端的电压时,小聪同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上；
④测出AC间的电压．
交流与评估：
（1）在拆接电路时,开关必须 ；（2）小聪同学用上面的方法能否测出L2两端的电压 为什么 ．（3）方法改进后，测出AB、BC、AC间的电压记录在上面表格中.详解小聪同学的实验数据可以得出的结论是: 串联电路总电压 各用电器两端的电压之和（选填“等于”或“不等于”）．（4）这个实验在设计方案上还存在的不足之处是： 。
五、计算题。
25、在图（a）所示电路中，闭合开关s后，两个电压表指针偏转均为图（b）所示。求：
（1）电源电压。
（2）电阻R1和R2两端的电压。
26、如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
2023—2024学年九年级全一册物理人教第十六章 电压 电阻 课后题
人教第十六章 电压 电阻
一、选择题。
1、在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
【答案】B
2、小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（　　）
A．两表都可能被烧坏 B．两表都不会被烧坏
C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏
【答案】D
3、电热水器出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全，原理如图1﹣5所示，电热水器与大地间电压为220V，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于12V，对此状态分析正确的是（　　）
A．“隔电电阻”大于“人体电阻”
B．曲长管道应选用导电性能好的铜管
C．“防电墙”使人体内无电流通过
D．“隔电电阻”与“人体电阻”并联
【答案】A。
4、关于材料的性质及其应用，下列说法错误的是( )
A．有的半导体对光比较敏感，可以用来制造光敏电阻
B．铜的导电性较好，可以用来制造保险丝
C．金刚石的硬度比较大，可以用来做钻头
D．超导材料在低于临界温度时电阻为零，将来可用于远距离输电
【答案】B
5、下列说法中不正确的是（ ）
A．滑动变阻器在一定范围内可以连续改变连入电路的阻值，但不能读出阻值
B．电阻箱不可以连续地改变连入电路的阻值，但可以读出阻值
C．要使变阻器能改变通过用电器的电流，必须将它与用电器串联
D．滑动变阻器的接线柱不分正、负，因而无论怎样接入电路效果都完全一样
【答案】D
6、下列关于电源、电压和电流的说法错误的是（　　）
A．电压是形成电流的原因
B．用电器中有电流通过，其两端一定有电压
C．电源是提供电压的装置
D．电路两端有电压，电路中就一定有电流
【答案】C
7、在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
【答案】B
8、如图所示的电路中，当开关S1，S2闭合时，电压表示数为6V；当开关S2闭合，S1断开时，电压表示数为4V，则此时灯L1和L2两端的电压分别为（　）
A．6V 4V B．2V 4V C．6V　2V D．4V　2V
【答案】B。
9、下列关于各种材料的说法正确的是( )
A．铝、橡胶、塑料都是很好的绝缘材料
B．超导体是一种电阻很大的材料
C．纳米材料可以大大提高材料的强度和硬度
D．用半导体材料可以制成性能优良的输电线
【答案】C
10、如图所示，是用滑动变阻器调节灯泡亮度的几种方案, 你认为可能达到目的的方案是（ ）
【答案】C
11、如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转。在移动滑动变阻器滑片的过程中，灯L时亮时灭。若电路中只有一处故障，以下对此电路故障的判断正确的是（　　）
A．灯L断路 B．灯L短路 C．R1短路 D．R2接触不良
【答案】D
12、如图所示的电路中，闭合开关，电压表V1的示数是7V，电压表V2的示数为9V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（　　）
A．9 V B．10V C．11V D．12 V
【答案】C。
13、导体的电阻是导体本身的一种性质，它的大小( )
A．只决定于导体的材料
B．只决定于导体的长度
C．只决定于导体的横截面积
D．决定于导体的材料、长度和横截面积
【答案】D
14、如图所示，要使电灯变暗，则应将滑片P向哪里移动？（ ）
A．左 B．右 C．上 D．下
【答案】B
15、工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（　　）
A．4V B．110V C．220V D．380V
【答案】A
16、在图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为图乙所示，则电阻R1、R2两端电压分别是（　　）
A．4.8V 1.2V B．6V 1.2V
C．1.2V 6V D．1.2V 4.8V
【答案】A。
二、填空题。
17、电压表读数时，看清刻度盘上标的　 　和最小分度值。使用规则：
（1）电压表要　 　在电路中（均选填“串联”或“并联”）；
（2）电流从电压表的　 　接线柱流入，从　 　接线柱流出，否则指针会反偏；……
【答案】量程；（1）并联； （2）正；负。
18、如图所示，是李华同学做探究实验时的电路图，电路中的两只相同的电压表选用了不同的量程，测量时两只电压表的指针恰好指在同一位置处，电压表V1 和V2 的示数之比是_________，选择0~15V 量程的电压表是_________。
【答案】1∶5 V2
19、就导电性能来说，金属的导电性能一般比非金属___________（选填“强”或“弱”）；有些元素如硅、锗等的导电性能介于金属和非金属之间，常称作___________．某些物质在温度极低时，电阻会变成零，这就是_____________现象。
【答案】强； 半导体； 超导。
20、我们在考试时许多学科要用到2B铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因为2B铅笔中的石墨是______(选填“导体”或“绝缘体”)，若使用了不合格的2B铅笔，由于铅笔芯的导电性变____(选填“强”或“弱”)，这样可能使电脑无法识别。
【答案】导体 弱
21、滑动变阻器是靠改变电阻丝在电路中的______，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的________大小的；如图，是某一电位器的结构示意图。当A、B接入电路，滑片P顺时针旋转时，电位器接入电路的电阻变_______。
【答案】长度 电流 小
三、作图题。
22、请根据图甲的电路图连接图乙的实物图，要求：导线不得交叉。
【答案】如图所示：
四、实验题。
23、在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路。
（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入
的元件是 。
（3）为粗略判断a、b两点间导体电阻的大小，可观察 ．
（3）另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为 同学的改进更好一些，理由是 ．
【答案】（1）开关 （2）灯泡的亮度 （3）乙 灯泡能保护电路。
24、小聪同学在物理实验时,对串联电路电压规律进行了探究．
猜想与假设：串联电路总电压等于各用电器两端的电压之和；
设计与进行实验：
①按图所示的电路图连接电路；
UAB/V UBC/V UAC/V
2.4 1.4 3.75
②闭合开关，用电压表测出L1两端的电压；
③在测L2两端的电压时,小聪同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上；
④测出AC间的电压．
交流与评估：
（1）在拆接电路时,开关必须 ；（2）小聪同学用上面的方法能否测出L2两端的电压 为什么 ．（3）方法改进后，测出AB、BC、AC间的电压记录在上面表格中.详解小聪同学的实验数据可以得出的结论是: 串联电路总电压 各用电器两端的电压之和（选填“等于”或“不等于”）．（4）这个实验在设计方案上还存在的不足之处是： 。
【答案】断开 不能，电压表正负接线柱接反了 等于
只进行一次实验就得出结论，结论不具有普遍性．
五、计算题。
25、在图（a）所示电路中，闭合开关s后，两个电压表指针偏转均为图（b）所示。求：
（1）电源电压。
（2）电阻R1和R2两端的电压。
【答案】（1）电源电压为6V；
（2）电阻R1和R2两端的电压分别为4.8V和1.2V。
26、如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
【答案】（1）灯泡L1两端的电压为1V； （2）灯泡L2两端的电压为2V；
