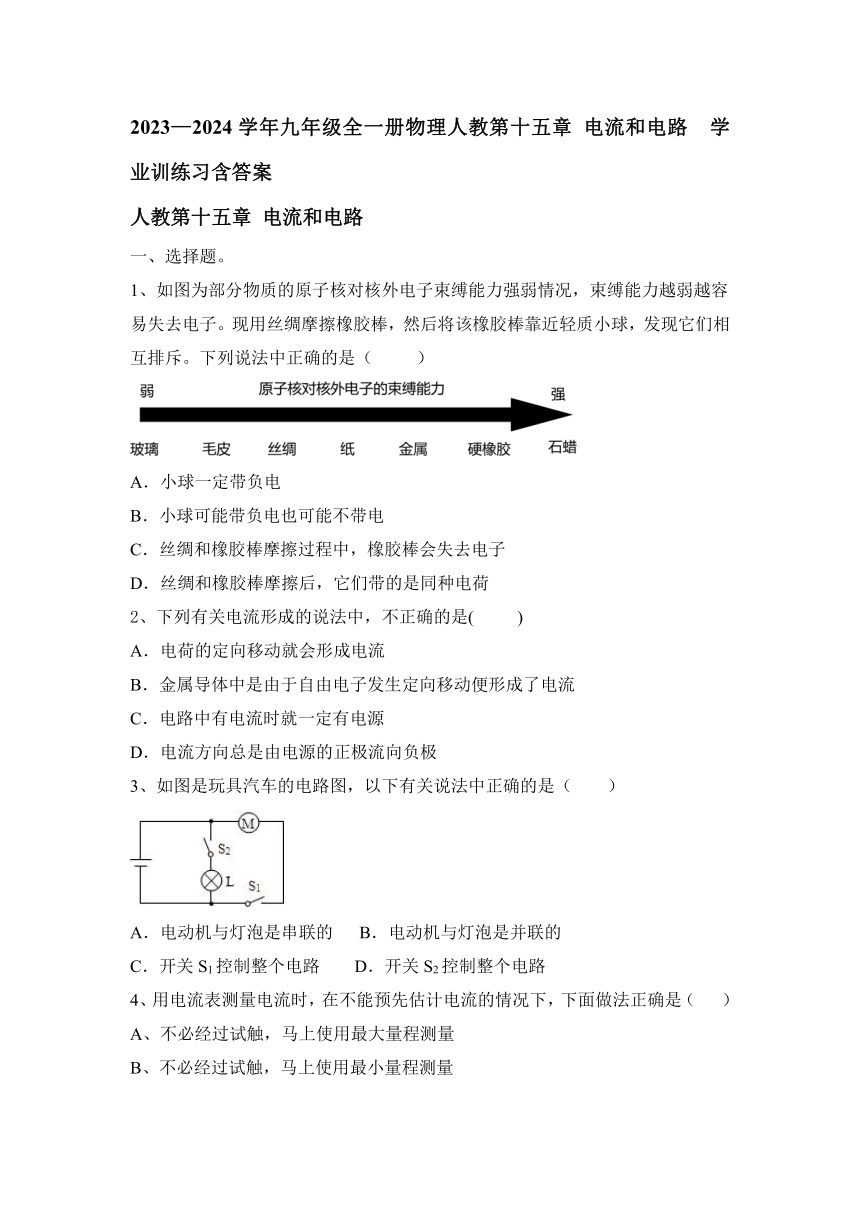

2023—2024学年九年级全一册物理人教第十五章 电流和电路 学业训练习（含答案）

2023—2024学年九年级全一册物理人教第十五章 电流和电路 学业训练习含答案
人教第十五章 电流和电路
一、选择题。
1、如图为部分物质的原子核对核外电子束缚能力强弱情况，束缚能力越弱越容易失去电子。现用丝绸摩擦橡胶棒，然后将该橡胶棒靠近轻质小球，发现它们相互排斥。下列说法中正确的是（ ）
A．小球一定带负电
B．小球可能带负电也可能不带电
C．丝绸和橡胶棒摩擦过程中，橡胶棒会失去电子
D．丝绸和橡胶棒摩擦后，它们带的是同种电荷
2、下列有关电流形成的说法中，不正确的是( )
A．电荷的定向移动就会形成电流
B．金属导体中是由于自由电子发生定向移动便形成了电流
C．电路中有电流时就一定有电源
D．电流方向总是由电源的正极流向负极
3、如图是玩具汽车的电路图，以下有关说法中正确的是（　　）
A．电动机与灯泡是串联的 B．电动机与灯泡是并联的
C．开关S1控制整个电路 D．开关S2控制整个电路

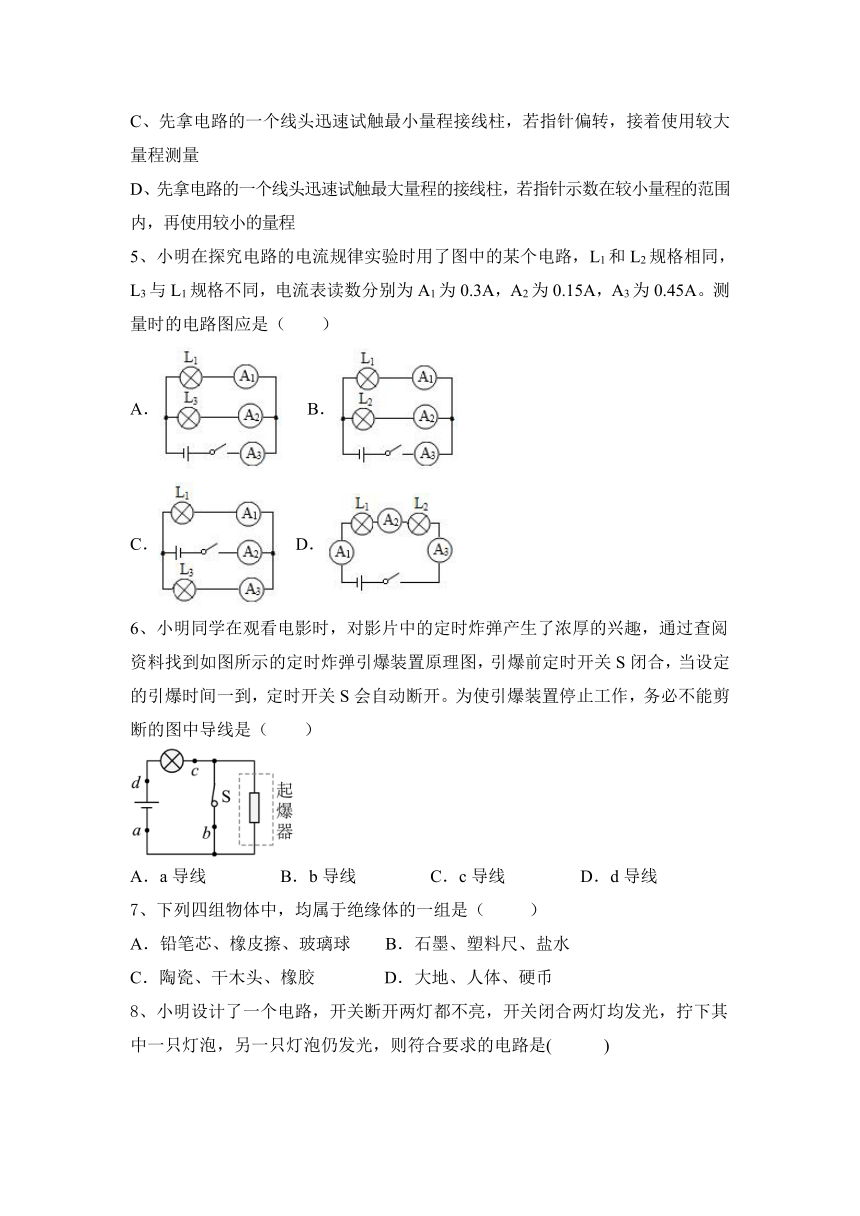

4、用电流表测量电流时，在不能预先估计电流的情况下，下面做法正确是（ ）
A、不必经过试触，马上使用最大量程测量
B、不必经过试触，马上使用最小量程测量
C、先拿电路的一个线头迅速试触最小量程接线柱，若指针偏转，接着使用较大量程测量
D、先拿电路的一个线头迅速试触最大量程的接线柱，若指针示数在较小量程的范围内，再使用较小的量程
5、小明在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表读数分别为A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（ ）
A． B．
C． D．
6、小明同学在观看电影时，对影片中的定时炸弹产生了浓厚的兴趣，通过查阅资料找到如图所示的定时炸弹引爆装置原理图，引爆前定时开关S闭合，当设定的引爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，务必不能剪断的图中导线是（　　）
A．a导线 B．b导线 C．c导线 D．d导线
7、下列四组物体中，均属于绝缘体的一组是（ ）
A．铅笔芯、橡皮擦、玻璃球 B．石墨、塑料尺、盐水
C．陶瓷、干木头、橡胶 D．大地、人体、硬币

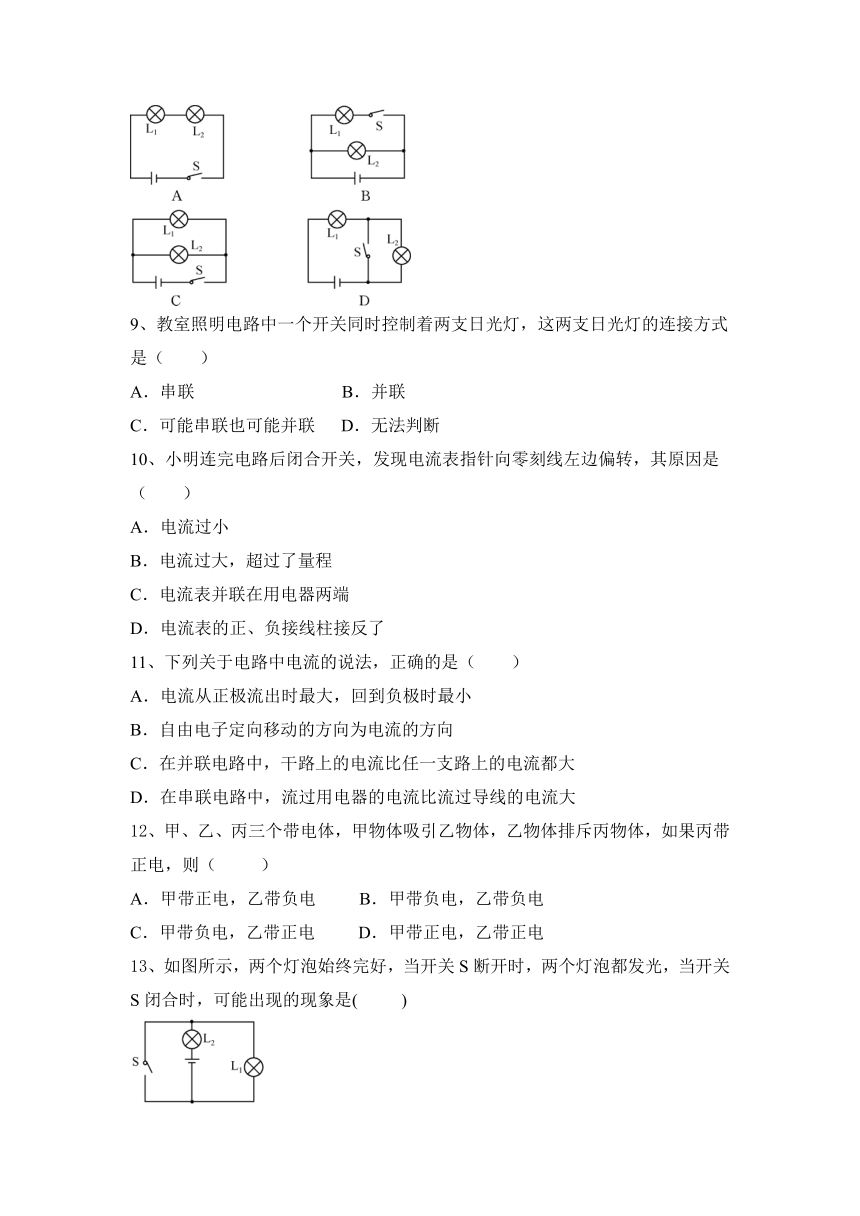

8、小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是( )
9、教室照明电路中一个开关同时控制着两支日光灯，这两支日光灯的连接方式是（　　）
A．串联 B．并联
C．可能串联也可能并联 D．无法判断
10、小明连完电路后闭合开关，发现电流表指针向零刻线左边偏转，其原因是（ ）
A．电流过小
B．电流过大，超过了量程
C．电流表并联在用电器两端
D．电流表的正、负接线柱接反了
11、下列关于电路中电流的说法，正确的是（ ）
A．电流从正极流出时最大，回到负极时最小
B．自由电子定向移动的方向为电流的方向
C．在并联电路中，干路上的电流比任一支路上的电流都大
D．在串联电路中，流过用电器的电流比流过导线的电流大
12、甲、乙、丙三个带电体，甲物体吸引乙物体，乙物体排斥丙物体，如果丙带正电，则（ ）
A．甲带正电，乙带负电 B．甲带负电，乙带负电
C．甲带负电，乙带正电 D．甲带正电，乙带正电
13、如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是( )

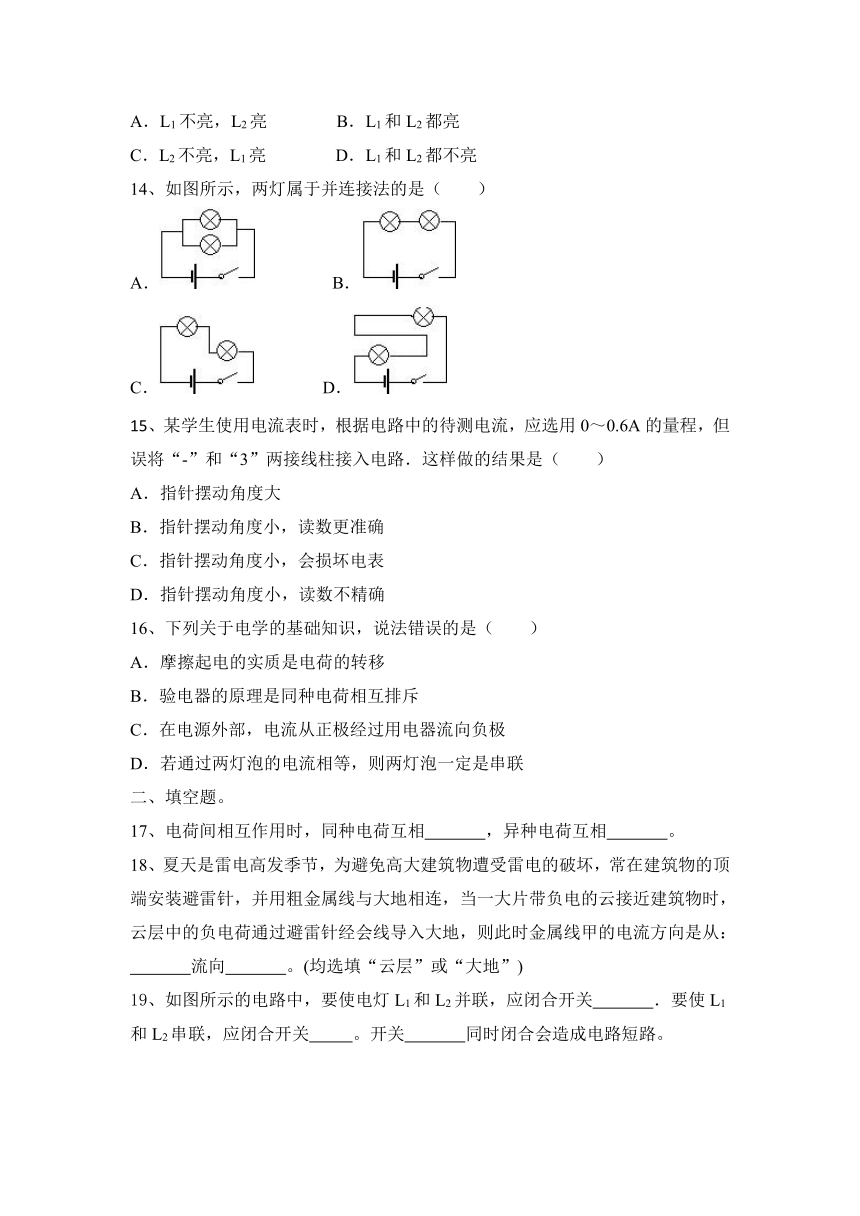

A．L1不亮，L2亮 B．L1和L2都亮?
C．L2不亮，L1亮 D．L1和L2都不亮?
14、如图所示，两灯属于并连接法的是（　　）
A． B．
C． D．
15、某学生使用电流表时，根据电路中的待测电流，应选用0～0.6A的量程，但误将“-”和“3”两接线柱接入电路．这样做的结果是（ ）
A．指针摆动角度大
B．指针摆动角度小，读数更准确
C．指针摆动角度小，会损坏电表
D．指针摆动角度小，读数不精确
16、下列关于电学的基础知识，说法错误的是（ ）
A．摩擦起电的实质是电荷的转移
B．验电器的原理是同种电荷相互排斥
C．在电源外部，电流从正极经过用电器流向负极
D．若通过两灯泡的电流相等，则两灯泡一定是串联
二、填空题。
17、电荷间相互作用时，同种电荷互相 ，异种电荷互相 。
18、夏天是雷电高发季节，为避免高大建筑物遭受雷电的破坏，常在建筑物的顶端安装避雷针，并用粗金属线与大地相连，当一大片带负电的云接近建筑物时，云层中的负电荷通过避雷针经会线导入大地，则此时金属线甲的电流方向是从：
流向 。(均选填“云层”或“大地”)

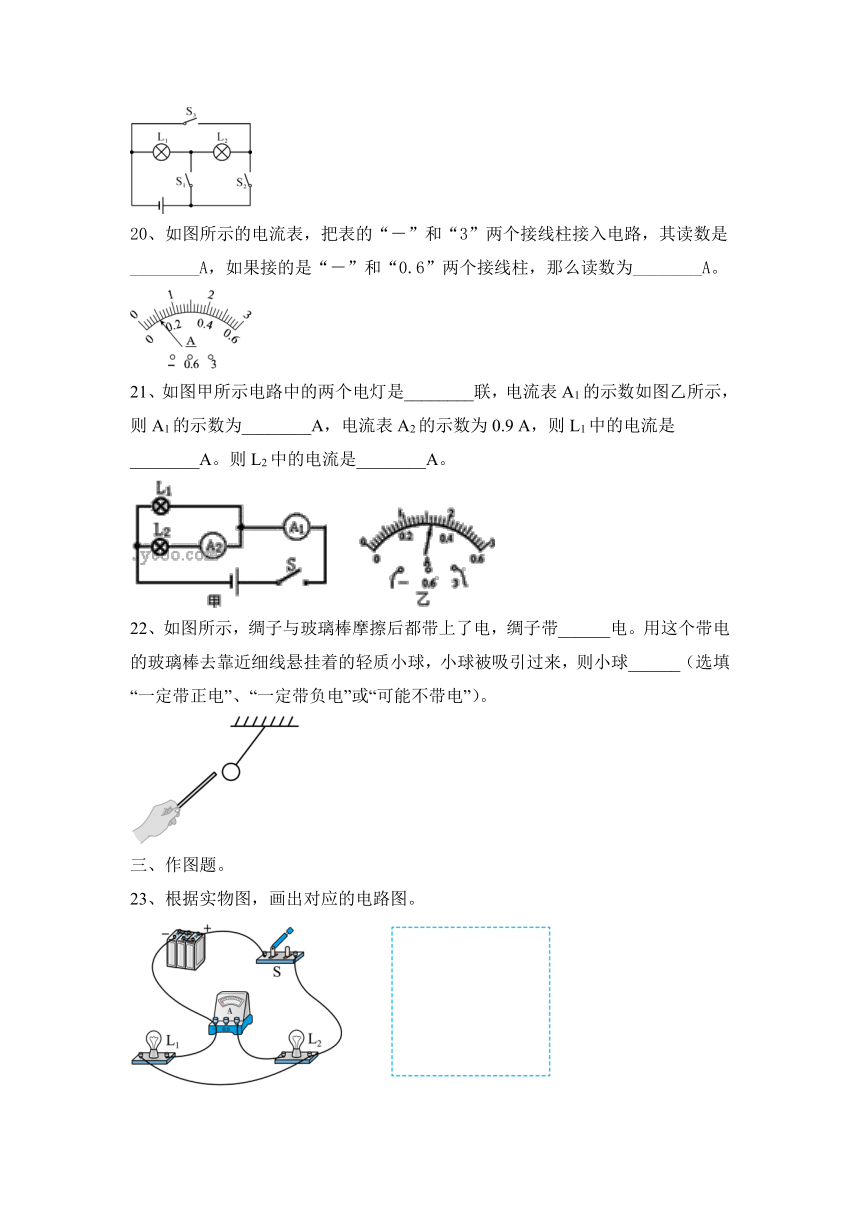

19、如图所示的电路中，要使电灯L1和L2并联，应闭合开关 ．要使L1和L2串联，应闭合开关 。开关 同时闭合会造成电路短路。
20、如图所示的电流表，把表的“－”和“3”两个接线柱接入电路，其读数是________A，如果接的是“－”和“0.6”两个接线柱，那么读数为________A。
21、如图甲所示电路中的两个电灯是________联，电流表A1的示数如图乙所示，则A1的示数为________A，电流表A2的示数为0.9 A，则L1中的电流是________A。则L2中的电流是________A。
22、如图所示，绸子与玻璃棒摩擦后都带上了电，绸子带______电。用这个带电的玻璃棒去靠近细线悬挂着的轻质小球，小球被吸引过来，则小球______（选填“一定带正电”、“一定带负电”或“可能不带电”）。
三、作图题。
23、根据实物图，画出对应的电路图。
四、实验题。
24、如图1开关闭合后，会出现什么情况？改一根线，使它成为并联电路。
①出现的情况是　 　；
②在需要改动的导线上打叉，把正确导线画出来。
③如图2，若只需灯L1发光，则需用导线只连接　 　接线柱；若只用导线连接B、C接线柱，则灯L1、L2　 　联；若使灯L1、L2并联，则接线柱A与B连接，接线柱C与　 　连接。
25、小余和小乐探究并联电路中电流的关系，他们设计的电路如图甲所示。
（1）在连接电路的过程中，开关应该________，目的是________。
（2）在使用电流表测电流的实验中，小余试触时电流表的指针向着没有刻度的一侧偏转，如图乙所示，根据你的分析，你认为原因可能是________________。
（3）在实验过程中他们连接了如图丙所示的电路，闭合开关后，观察到灯L2________（选填“发光”或“不发光”）；通过分析电路连接情况，该电路存在的问题是：________（写出一条即可）。请在图丙上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器。（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）。
（4）他们改正错误后把电流表分别接入到电路中的A、B、C处，测出电流如下表：
实验次数 A处的电流IA/A B处的电流IB/A C处的电流IC/A
1 0.10 0.12 0.22
2 0.22 0.24 0.46
3 0.26 0.30 0.56
通过分析，得出的结论是：并联电路中，__________________________；在实验中可以采用________________的方法改变A、B、C处电流的大小从而进行多次实验；多次测量的目的是：________。（选填序号）
A．多次测量求平均值减小误差 B．使结论更具普遍性
五、计算题。
26、如图所示的电路中，当S1断开，S2接a时，电流表的示数是0.3A。
（1）求此时通过灯L1、L2的电流分别是多少？
（2）当S1断开、S2接b时，电流表的示数为0.2A，求通过灯L1、L2的电流分别是多少？
（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时流过L1中的电流为600mA，求出此时通过灯L2中的电流是多少？
2023—2024学年九年级全一册物理人教第十五章 电流和电路 学业训练习含答案
人教第十五章 电流和电路
一、选择题。
1、如图为部分物质的原子核对核外电子束缚能力强弱情况，束缚能力越弱越容易失去电子。现用丝绸摩擦橡胶棒，然后将该橡胶棒靠近轻质小球，发现它们相互排斥。下列说法中正确的是（ ）
A．小球一定带负电
B．小球可能带负电也可能不带电
C．丝绸和橡胶棒摩擦过程中，橡胶棒会失去电子
D．丝绸和橡胶棒摩擦后，它们带的是同种电荷
【答案】A
2、下列有关电流形成的说法中，不正确的是( )
A．电荷的定向移动就会形成电流
B．金属导体中是由于自由电子发生定向移动便形成了电流
C．电路中有电流时就一定有电源
D．电流方向总是由电源的正极流向负极
【答案】D
3、如图是玩具汽车的电路图，以下有关说法中正确的是（　　）
A．电动机与灯泡是串联的 B．电动机与灯泡是并联的
C．开关S1控制整个电路 D．开关S2控制整个电路
【答案】B
4、用电流表测量电流时，在不能预先估计电流的情况下，下面做法正确是（ ）
A、不必经过试触，马上使用最大量程测量
B、不必经过试触，马上使用最小量程测量
C、先拿电路的一个线头迅速试触最小量程接线柱，若指针偏转，接着使用较大量程测量
D、先拿电路的一个线头迅速试触最大量程的接线柱，若指针示数在较小量程的范围内，再使用较小的量程
【答案】D
5、小明在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表读数分别为A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（ ）
A． B．
C． D．
【答案】A
6、小明同学在观看电影时，对影片中的定时炸弹产生了浓厚的兴趣，通过查阅资料找到如图所示的定时炸弹引爆装置原理图，引爆前定时开关S闭合，当设定的引爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，务必不能剪断的图中导线是（　　）
A．a导线 B．b导线 C．c导线 D．d导线
【答案】B
7、下列四组物体中，均属于绝缘体的一组是（ ）
A．铅笔芯、橡皮擦、玻璃球 B．石墨、塑料尺、盐水
C．陶瓷、干木头、橡胶 D．大地、人体、硬币
【答案】C
8、小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是( )
【答案】C
9、教室照明电路中一个开关同时控制着两支日光灯，这两支日光灯的连接方式是（　　）
A．串联 B．并联
C．可能串联也可能并联 D．无法判断
【答案】B
10、小明连完电路后闭合开关，发现电流表指针向零刻线左边偏转，其原因是（ ）
A．电流过小
B．电流过大，超过了量程
C．电流表并联在用电器两端
D．电流表的正、负接线柱接反了
【答案】D
11、下列关于电路中电流的说法，正确的是（ ）
A．电流从正极流出时最大，回到负极时最小
B．自由电子定向移动的方向为电流的方向
C．在并联电路中，干路上的电流比任一支路上的电流都大
D．在串联电路中，流过用电器的电流比流过导线的电流大
【答案】C
12、甲、乙、丙三个带电体，甲物体吸引乙物体，乙物体排斥丙物体，如果丙带正电，则（ ）
A．甲带正电，乙带负电 B．甲带负电，乙带负电
C．甲带负电，乙带正电 D．甲带正电，乙带正电
【答案】C
13、如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是( )
A．L1不亮，L2亮 B．L1和L2都亮?
C．L2不亮，L1亮 D．L1和L2都不亮?
【答案】A
14、如图所示，两灯属于并连接法的是（　　）
A． B．
C． D．
【答案】A
15、某学生使用电流表时，根据电路中的待测电流，应选用0～0.6A的量程，但误将“-”和“3”两接线柱接入电路．这样做的结果是（ ）
A．指针摆动角度大
B．指针摆动角度小，读数更准确
C．指针摆动角度小，会损坏电表
D．指针摆动角度小，读数不精确
【答案】D
16、下列关于电学的基础知识，说法错误的是（ ）
A．摩擦起电的实质是电荷的转移
B．验电器的原理是同种电荷相互排斥
C．在电源外部，电流从正极经过用电器流向负极
D．若通过两灯泡的电流相等，则两灯泡一定是串联
【答案】D
二、填空题。
17、电荷间相互作用时，同种电荷互相 ，异种电荷互相 。
【答案】排斥；吸引
18、夏天是雷电高发季节，为避免高大建筑物遭受雷电的破坏，常在建筑物的顶端安装避雷针，并用粗金属线与大地相连，当一大片带负电的云接近建筑物时，云层中的负电荷通过避雷针经会线导入大地，则此时金属线甲的电流方向是从：
流向 。(均选填“云层”或“大地”)
【答案】大地 云层
19、如图所示的电路中，要使电灯L1和L2并联，应闭合开关 ．要使L1和L2串联，应闭合开关 。开关 同时闭合会造成电路短路。
【答案】S1、S3 S2 S2、S3
20、如图所示的电流表，把表的“－”和“3”两个接线柱接入电路，其读数是________A，如果接的是“－”和“0.6”两个接线柱，那么读数为________A。
【答案】0.5 0.1
21、如图甲所示电路中的两个电灯是________联，电流表A1的示数如图乙所示，则A1的示数为________A，电流表A2的示数为0.9 A，则L1中的电流是________A。则L2中的电流是________A。
【答案】并 1.6 0.7 0.9
22、如图所示，绸子与玻璃棒摩擦后都带上了电，绸子带______电。用这个带电的玻璃棒去靠近细线悬挂着的轻质小球，小球被吸引过来，则小球______（选填“一定带正电”、“一定带负电”或“可能不带电”）。
【答案】负 可能不带电
三、作图题。
23、根据实物图，画出对应的电路图。
【答案】如图所示：
四、实验题。
24、如图1开关闭合后，会出现什么情况？改一根线，使它成为并联电路。
①出现的情况是　 　；
②在需要改动的导线上打叉，把正确导线画出来。
③如图2，若只需灯L1发光，则需用导线只连接　 　接线柱；若只用导线连接B、C接线柱，则灯L1、L2　 　联；若使灯L1、L2并联，则接线柱A与B连接，接线柱C与　 　连接。
【答案】（1）短路； （2）如图所示：
（3）CD；串联；D。
25、小余和小乐探究并联电路中电流的关系，他们设计的电路如图甲所示。
（1）在连接电路的过程中，开关应该________，目的是________。
（2）在使用电流表测电流的实验中，小余试触时电流表的指针向着没有刻度的一侧偏转，如图乙所示，根据你的分析，你认为原因可能是________________。
（3）在实验过程中他们连接了如图丙所示的电路，闭合开关后，观察到灯L2________（选填“发光”或“不发光”）；通过分析电路连接情况，该电路存在的问题是：________（写出一条即可）。请在图丙上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器。（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）。
（4）他们改正错误后把电流表分别接入到电路中的A、B、C处，测出电流如下表：
实验次数 A处的电流IA/A B处的电流IB/A C处的电流IC/A
1 0.10 0.12 0.22
2 0.22 0.24 0.46
3 0.26 0.30 0.56
通过分析，得出的结论是：并联电路中，__________________________；在实验中可以采用________________的方法改变A、B、C处电流的大小从而进行多次实验；多次测量的目的是：________。（选填序号）
A．多次测量求平均值减小误差 B．使结论更具普遍性
【答案】（1）断开 保护电路 （2）电流表正、负接线柱接反了
（3）不发光 A2、L2被短路 如图所示
（4）干路电流等于各支路电流之和 改变电源电压 B
五、计算题。
26、如图所示的电路中，当S1断开，S2接a时，电流表的示数是0.3A。
（1）求此时通过灯L1、L2的电流分别是多少？
（2）当S1断开、S2接b时，电流表的示数为0.2A，求通过灯L1、L2的电流分别是多少？
（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时流过L1中的电流为600mA，求出此时通过灯L2中的电流是多少？
【答案】（1）此时灯L1的电流为0、L2的电流为0.3A；
（2）通过灯L1、L2的电流分别是0.2A；
（3）此时通过灯L2中的电流是0.3A。
