2023-2024学年北师大版物理九全同步教学 11.4电流 同步练习（含解析）

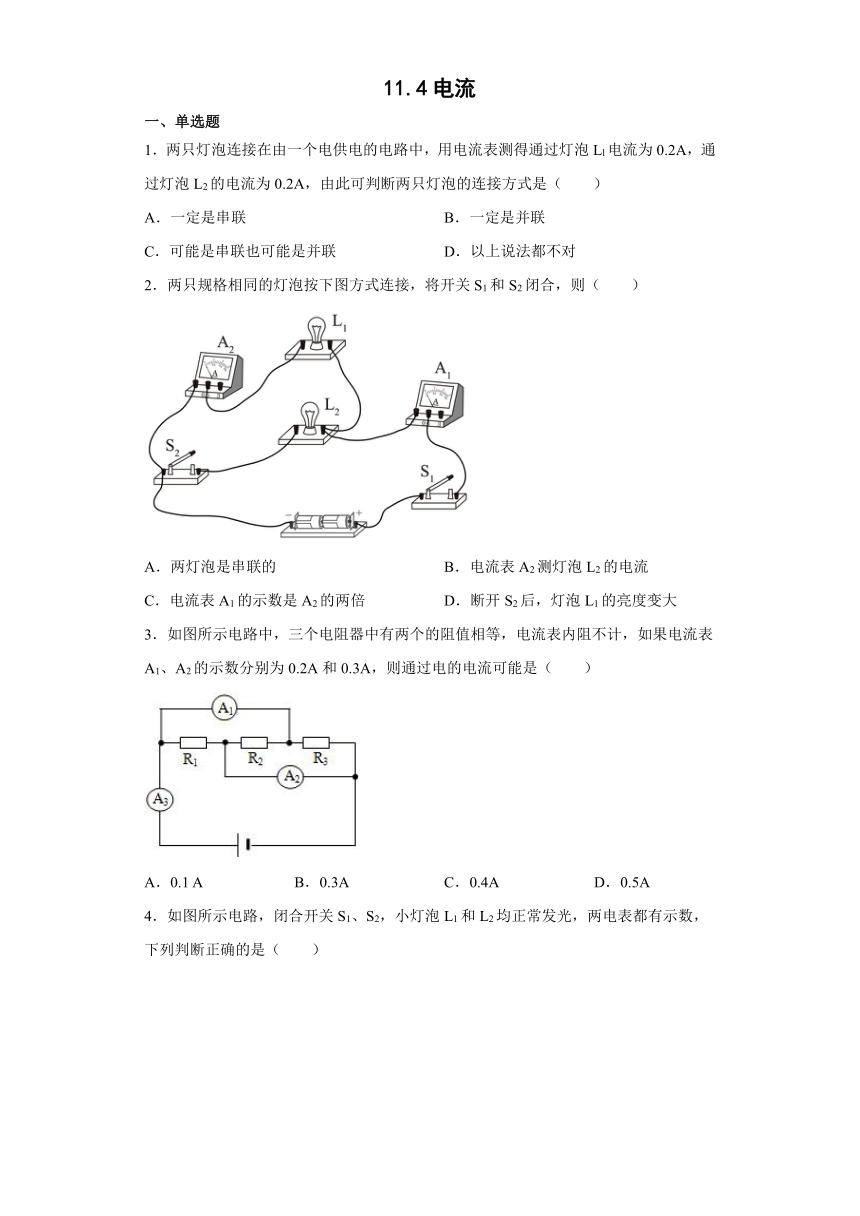

11.4电流
一、单选题
1．两只灯泡连接在由一个电供电的电路中，用电流表测得通过灯泡Ll电流为0.2A，通过灯泡L2的电流为0.2A，由此可判断两只灯泡的连接方式是（　　）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．以上说法都不对
2．两只规格相同的灯泡按下图方式连接，将开关S1和S2闭合，则（　　）
A．两灯泡是串联的 B．电流表A2测灯泡L2的电流
C．电流表A1的示数是A2的两倍 D．断开S2后，灯泡L1的亮度变大
3．如图所示电路中，三个电阻器中有两个的阻值相等，电流表内阻不计，如果电流表A1、A2的示数分别为0.2A和0.3A，则通过电的电流可能是（　　）
A．0.1 A B．0.3A C．0.4A D．0.5A

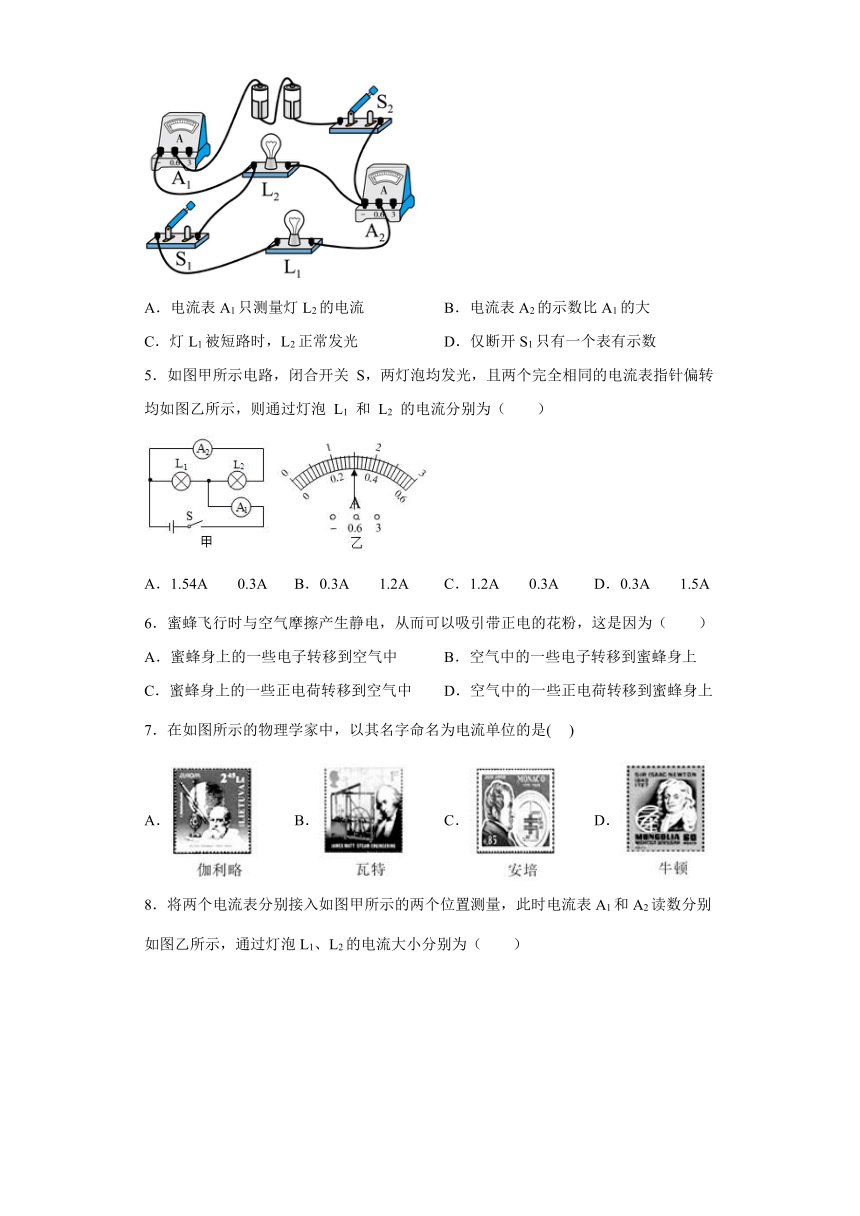

4．如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（　　）
A．电流表A1只测量灯L2的电流 B．电流表A2的示数比A1的大
C．灯L1被短路时，L2正常发光 D．仅断开S1只有一个表有示数
5．如图甲所示电路，闭合开关 S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡 L1 和 L2 的电流分别为（　　）
A．1.54A 0.3A B．0.3A 1.2A C．1.2A 0.3A D．0.3A 1.5A
6．蜜蜂飞行时与空气摩擦产生静电，从而可以吸引带正电的花粉，这是因为（　　）
A．蜜蜂身上的一些电子转移到空气中 B．空气中的一些电子转移到蜜蜂身上
C．蜜蜂身上的一些正电荷转移到空气中 D．空气中的一些正电荷转移到蜜蜂身上
7．在如图所示的物理学家中，以其名字命名为电流单位的是( )
A． B． C． D．

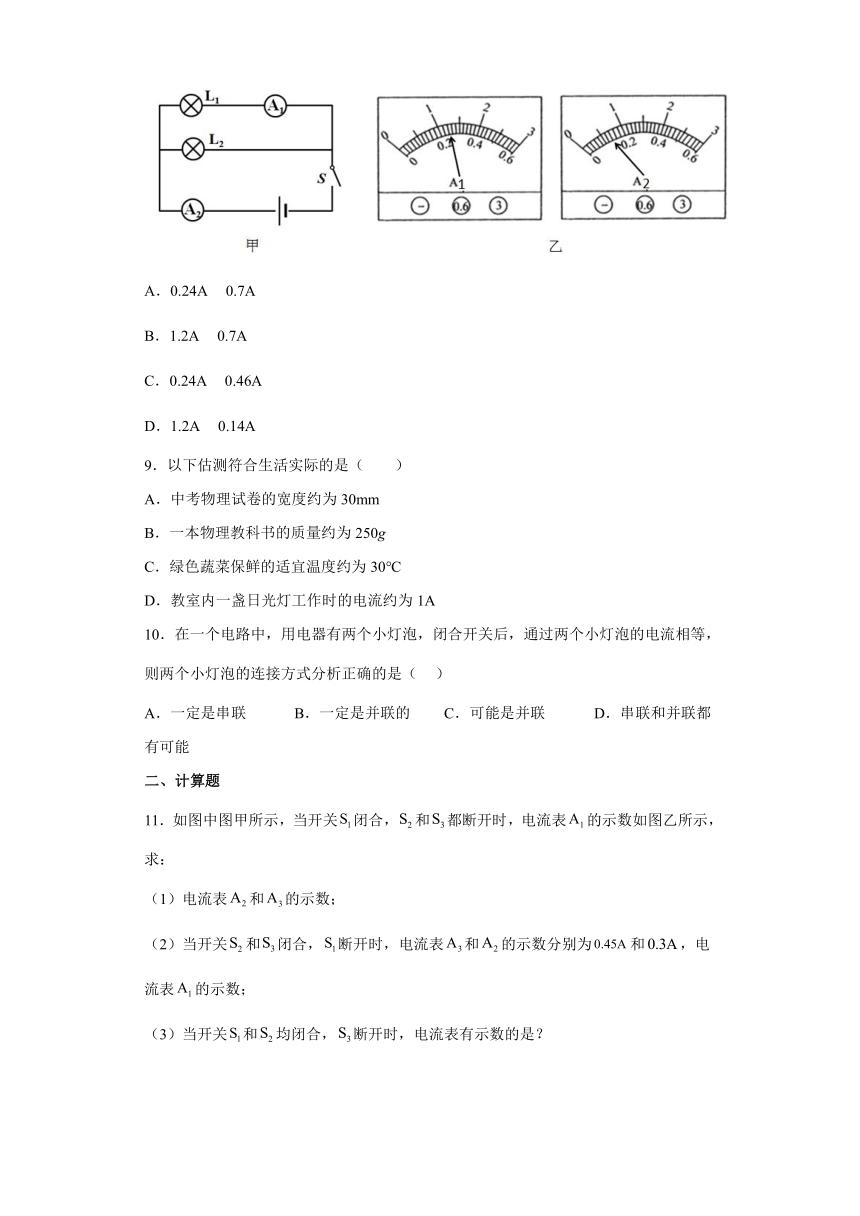

8．将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，通过灯泡L1、L2的电流大小分别为（　　）
A．0.24A 0.7A
B．1.2A 0.7A
C．0.24A 0.46A
D．1.2A 0.14A
9．以下估测符合生活实际的是（　　）
A．中考物理试卷的宽度约为30mm
B．一本物理教科书的质量约为250g
C．绿色蔬菜保鲜的适宜温度约为30℃
D．教室内一盏日光灯工作时的电流约为1A
10．在一个电路中，用电器有两个小灯泡，闭合开关后，通过两个小灯泡的电流相等，则两个小灯泡的连接方式分析正确的是（ ）
A．一定是串联 B．一定是并联的 C．可能是并联 D．串联和并联都有可能
二、计算题

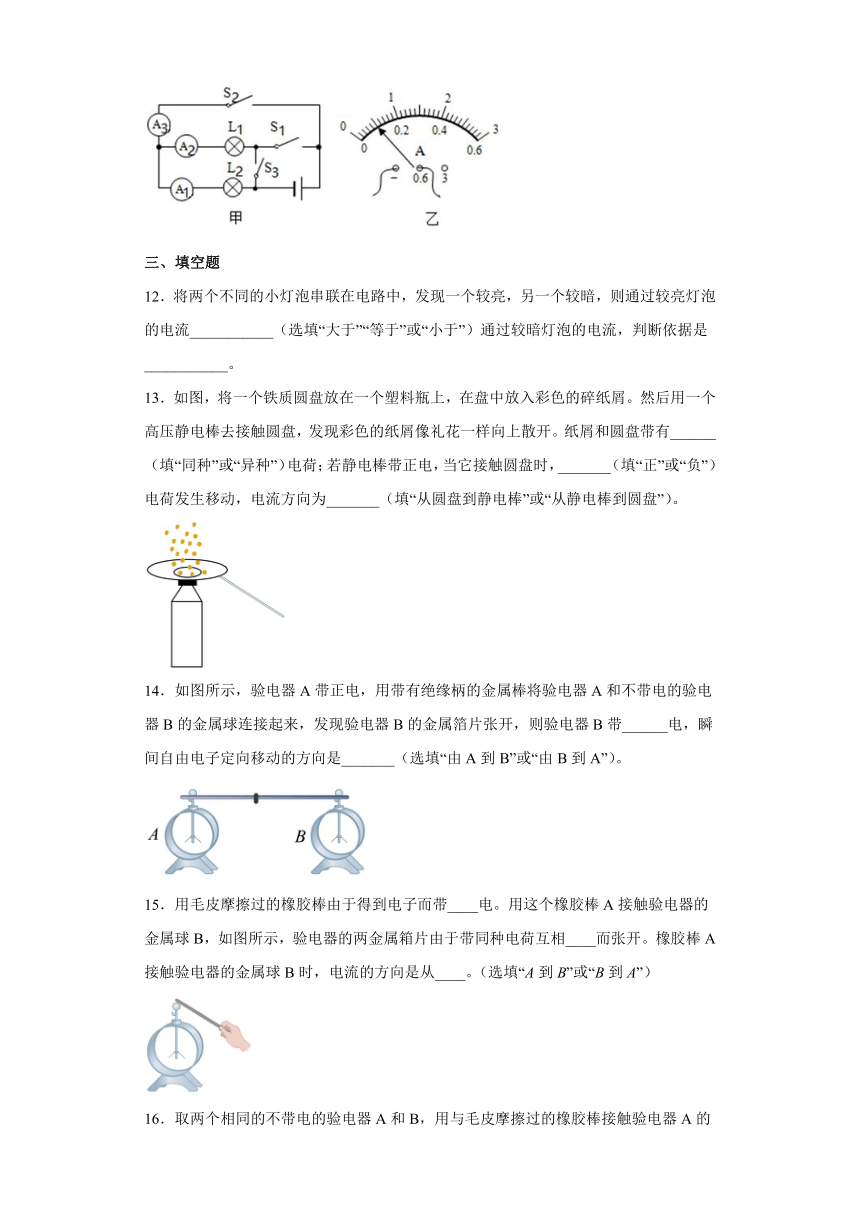

11．如图中图甲所示，当开关闭合，和都断开时，电流表的示数如图乙所示，求：
（1）电流表和的示数；
（2）当开关和闭合，断开时，电流表和的示数分别为和，电流表的示数；
（3）当开关和均闭合，断开时，电流表有示数的是？
三、填空题
12．将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流___________（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是___________。
13．如图，将一个铁质圆盘放在一个塑料瓶上，在盘中放入彩色的碎纸屑。然后用一个高压静电棒去接触圆盘，发现彩色的纸屑像礼花一样向上散开。纸屑和圆盘带有______（填“同种”或“异种”）电荷；若静电棒带正电，当它接触圆盘时，_______（填“正”或“负”）电荷发生移动，电流方向为_______（填“从圆盘到静电棒”或“从静电棒到圆盘”）。
14．如图所示，验电器A带正电，用带有绝缘柄的金属棒将验电器A和不带电的验电器B的金属球连接起来，发现验电器B的金属箔片张开，则验电器B带______电，瞬间自由电子定向移动的方向是_______（选填“由A到B”或“由B到A”）。
15．用毛皮摩擦过的橡胶棒由于得到电子而带____电。用这个橡胶棒A接触验电器的金属球B，如图所示，验电器的两金属箱片由于带同种电荷互相____而张开。橡胶棒A接触验电器的金属球B时，电流的方向是从____。（选填“A到B”或“B到A”）
16．取两个相同的不带电的验电器A和B，用与毛皮摩擦过的橡胶棒接触验电器A的金属球，使A带电（如图甲所示）。用带绝缘柄的金属杆把A和B连接起来，A的金属的角度减小，B的金属箔张开（如图乙所示）。则甲图中验电器A带的是_____（选填“正电荷”或“负电荷”），移动的电荷从_______，（选填“A到B”或“B到A”），金属杆中瞬间电流方向是从_____（选填“A到B”或“B到A”）。
参考答案：
1．C
【解析】
【分析】
【详解】
当两只灯泡串联时，因为串联电路的电流处处相等，所以通过两个灯泡的电流相等；当两只灯泡并联时，如果两个灯泡的规格相同，通过两只灯泡的电流也相等；所以这两个灯泡可能是串联也可能是并联。
故选C。
2．C
【解析】
【详解】
ABC．由图可知，两个灯泡并联，电流表A2测通过灯泡L1的电流，电流表A1测量干路中的电流，两个灯泡规格相同，通过两个灯泡的电流相等，由并联电路电流的规律可知干路中的电流是支路中的电流的2倍，所以电流表A1的示数是A2的两倍，故C符合题意，AB不符合题意；
D．断开S2后，为L1的简单电路，灯泡L1两端的电压等于电电压，两灯并联时，L1两端的电压也等于电电压，所以灯泡L1的亮度不变，故D不符合题意。
故选C。
3．C
【解析】
【详解】
设R1、R2、R3中的电流分别为I1、I2、I3，电流表A1、A2、A3的读数分别为IA1、IA2、IA3。由于电流表的内阻不计，相当于导线，三个电阻并联，电流表A1测量通过R2、R3的总电流，电流表A2测量通过R1、R2的总电流，电流表A3测量通过三个电阻的总电流，由并联电路的电流特点有
三个电阻器中有两个的阻值相等，若R1=R2，则I1=I2，由②得
由①得
I3=IA1-I2=0.2A-0.15A=0.05A
则通过电的电流（即干路电流）
I=I1+I2+I3=2×0.15A+0.05A=0.35A
若R1=R3，则I1=I3，由①②可得：IA1应等于IA2，与题不符，不可能；若R2=R3，则I2=I3，即
由②得
I1=IA2-I2=0.3A-0.1A=0.2A
则通过电的电流（即干路电流）
I=I1+I2+I3=0.2A+2×0.1A=0.4A
故ABD错误，C正确。
故选C。
4．D
【解析】
【详解】
A．闭合开关S1、S2，电流表A1在干路上，测量干路电流，故A错误；
B．闭合开关S1、S2，两个灯泡并联，电流表A1在干路上，电流表A2在支路上，故电流表A2的示数比A1的小，故B错误；
C．若灯L1被短路时，则灯泡L2也被短路，故C错误；
D．仅断开S1，只有灯泡L2接入电路，电流表A2没有接入电路，故没有示数，只有电流表A1接入电路，故只有电流表A1有示数，故D正确。
故选D。
5．C
【解析】
【分析】
【详解】
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0~3A，分度值为0.1A，示数
I=1.5A
L2支路电流表A2的量程为0~0.6A，分度值为0.02A，示数
I2=0.3A
则灯L1中的电流
I1=I-I2=1.5A-0.3A=1.2A
故ABD不符合题意，C符合题意。
故选C。
6．B
【解析】
【分析】
【详解】
蜜蜂飞行与空气摩擦产生静电，且蜜蜂在飞行中可以吸引带正电的花粉，根据异种电荷相互吸引，故蜜蜂带负电；蜜蜂带负电的原因是：蜜蜂飞行与空气摩擦，空气中的一些电子转移到蜜蜂身上，蜜蜂得到电子而带负电，空气因失去电子带正电，故ACD不符合题意，B符合题意。
故选B。
7．C
【解析】
【详解】
A、伽利略是著名的物理学家，但其名字没有被命名为物理量的单位．不符合题意；
B、瓦特是英国的物理学家，其名字被命名为功率的单位．不符合题意；
C、安培是英国的物理学家，其名字被命名为电流的单位．符合题意；
D、牛顿是伟大的物理学家，其名字被命名为力的单位．不符合题意．
故选C．
8．C
【解析】
【详解】
根据电路图，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流。因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从两表指针偏转位置来看，电流表A1的量程为0～0.6A，分度值为0.02A，示数为0.24A，即通过灯L1的电流是0.24A；电流表A2的量程为0～3A，分度值为0.1A，示数为0.7A，即干路电流0.7A，通过灯L2的电流
I2=I-I1=0.7A-0.24A=0.46A
故选C。
9．B
【解析】
【分析】
【详解】
A．中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，中考物理试卷的宽度比18cm大得多，在30cm=300mm左右，故A不符合实际；
B．一个苹果的质量在200g左右，物理教科书的质量比200g大一些，在250g左右，故B符合实际；
C．绿色蔬菜保鲜的适宜温度约为在5°C左右，不超过10°C，故C不符合实际；
D．电冰箱正常工作的电流在1A左右，教室中日光灯工作时的电流比1A小得多，在0.2A左右，故D不符合实际。
故选B。
10．D
【解析】
【详解】
若两个小灯泡串联在电路中，电流相等，所以两个小灯泡可能是串联，若两个小灯泡并联在电路中，两个小灯泡两端的电压相等，如果两个小灯泡完全相同，则两个小灯泡的电流也相等，所以两个小灯泡可能是并联，综上可知，两个小灯泡串联和并联都有可能。
故选D。
11．（1）、0A；（2）；（3）A1和A3
【解析】
【分析】
【详解】
解：（1）由电路图知，当闭合、和都断开时，两灯串联，电流表、测电路中电流，断路，所以示数为0A，由图乙可知，电流表所选量程为，分度值为，由指针位置可知，电流表的示数为；由串联电路中电流处处相等，所以示数与示数相同为。
（2）由电路图知，当和闭合、断开时，两灯并联，电流表测干路电流，、分别测和支路的电流，并联电路中干路电流等于各支路电流之和，所以示数为
（3）由电路图知，当和闭合、断开时，第三问条件下，L1被短路，A2无示数，A3A1测L2的电流，电流表有示数。
答：（1）电流表和的示数分别为0.1A、0A；
（2）当开关和闭合，断开时，电流表和的示数分别为和，电流表的示数为0.15A；
（3）当开关和均闭合，断开时，电流表有示数是A1和A3。
12． 等于 串联电路中，电流处处相等
【解析】
【分析】
【详解】
[1][2]两灯串联，串联电路电流处处相等，灯泡亮度由实际功率决定。
13． 同种 负 从静电棒到圆盘
【解析】
【详解】
[1]用一个高压静电棒去接触圆盘，发现彩色的纸屑像礼花一样向上散开，说明纸屑和圆盘相互排斥，由于同种电荷相互排斥，所以纸屑和圆盘带有同种电荷。
[2][3]若静电棒带正电，当它接触圆盘时，圆盘也带正电，所以圆盘失去了电子，电子的方向从圆盘到静电棒，由于电子是负电荷，电流的方向与电子定向移动的方向相反，所以电流方向为从静电棒到圆盘。
14． 正 由B到A
【解析】
【分析】
【详解】
[1]验电器A带正电（缺少电子），B不带电；用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子（负电荷）向验电器A转移，与A上的正电荷发生中和，使A的张角变小；B失去电子而带正电，所以B的金属箔由于带上同种电荷相互排斥而张开。
[2]电子带负电且由B到A移动，因电流方向与电子定向移动的方向相反，所以电流方向是由A到B。
15． 负电 排斥 B到A
【解析】
【详解】
[1]自然界中存在两种电荷：与毛皮摩擦过的橡胶棒由于得到电子带负电，与丝绸摩擦过的玻璃棒由于失去电子带正电。
[2]电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引，验电器的工作原理就是利用同种电荷相互排斥。
[3]橡胶棒A接触验电器的金属球B时，电子通过金属杆转移到验电器的箔片上，由于同种电荷相互排斥，所以箔片张开。由于电子带负电，物理学规定正电荷定向移动的方向为电流方向，所以此过程中电流方向是从B到A。
16． 负电荷 A到B B到A
【解析】
【详解】
[1]与毛皮摩擦过的橡胶棒带负电荷，与A验电器接触使A带负电荷。
[2][3]金属导体中能够自由移动的电荷是负电荷（电子），由于A带负电荷，用金属杆连接AB，则负电荷从A到B。由于电流方向是正电荷定向移动的方向，与负电荷定向移动的方向相反，所以电流方向是从B到A。
