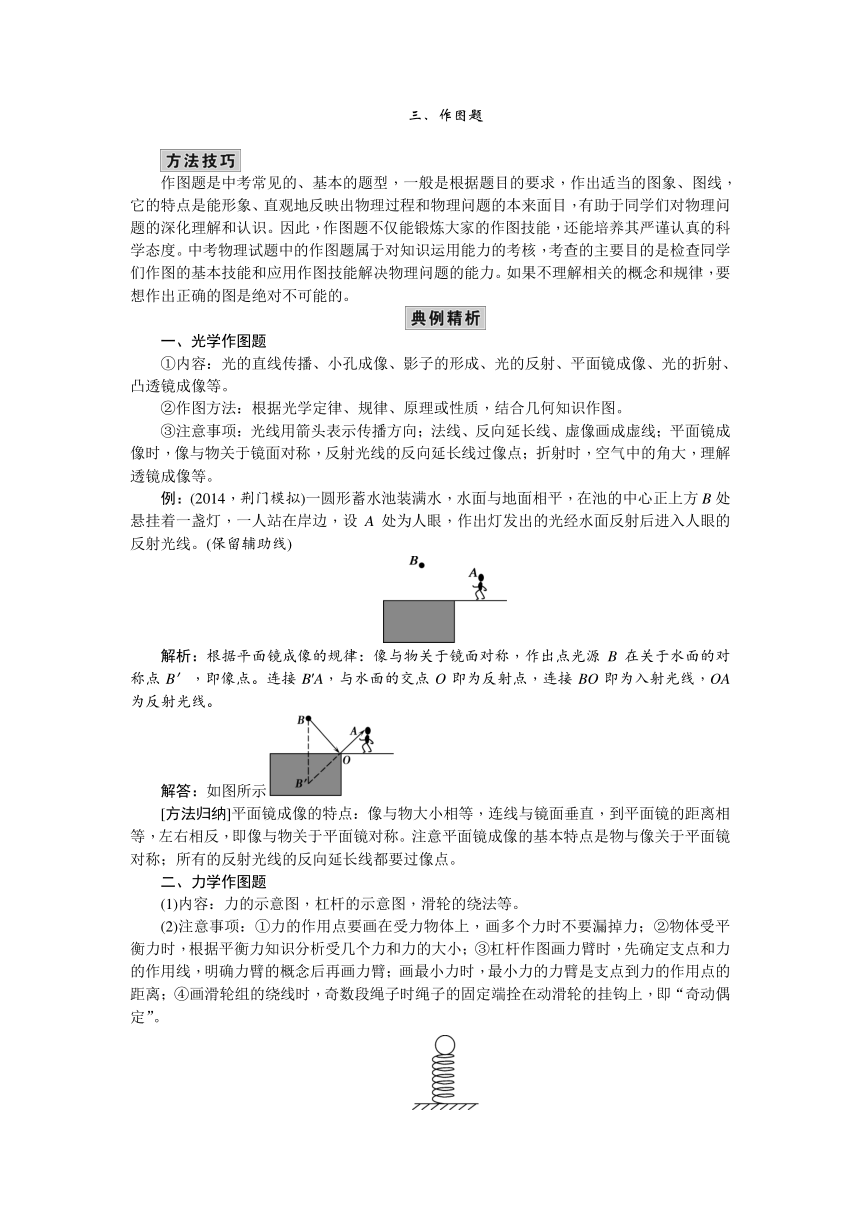

三、作图题
作图题是中考常见的、基本的题型,一般是根 ( http: / / www.21cnjy.com )据题目的要求,作出适当的图象、图线,它的特点是能形象、直观地反映出物理过程和物理问题的本来面目,有助于同学们对物理问题的深化理解和认识。因此,作图题不仅能锻炼大家的作图技能,还能培养其严谨认真的科学态度。中考物理试题中的作图题属于对知识运用能力的考核,考查的主要目的是检查同学们作图的基本技能和应用作图技能解决物理问题的能力。如果不理解相关的概念和规律,要想作出正确的图是绝对不可能的。
一、光学作图题
①内容:光的直线传播、小孔成像、影子的形成、光的反射、平面镜成像、光的折射、凸透镜成像等。
②作图方法:根据光学定律、规律、原理或性质,结合几何知识作图。
③注意事项:光线用箭头表示传播方向;法线、 ( http: / / www.21cnjy.com )反向延长线、虚像画成虚线;平面镜成像时,像与物关于镜面对称,反射光线的反向延长线过像点;折射时,空气中的角大,理解透镜成像等。
例:(2014,荆门模拟)一圆形蓄水池装满 ( http: / / www.21cnjy.com )水,水面与地面相平,在池的中心正上方B处悬挂着一盏灯,一人站在岸边,设A处为人眼,作出灯发出的光经水面反射后进入人眼的反射光线。(保留辅助线)
解析:根据平面镜成像的规律 ( http: / / www.21cnjy.com ):像与物关于镜面对称,作出点光源B在关于水面的对称点B′,即像点。连接B′A,与水面的交点O即为反射点,连接BO即为入射光线,OA为反射光线。
解答:如图所示
[方法归纳]平面镜成像的特点:像与物大 ( http: / / www.21cnjy.com )小相等,连线与镜面垂直,到平面镜的距离相等,左右相反,即像与物关于平面镜对称。注意平面镜成像的基本特点是物与像关于平面镜对称;所有的反射光线的反向延长线都要过像点。
二、力学作图题
(1)内容:力的示意图,杠杆的示意图,滑轮的绕法等。
(2)注意事项:①力的作用点要画在 ( http: / / www.21cnjy.com )受力物体上,画多个力时不要漏掉力;②物体受平衡力时,根据平衡力知识分析受几个力和力的大小;③杠杆作图画力臂时,先确定支点和力的作用线,明确力臂的概念后再画力臂;画最小力时,最小力的力臂是支点到力的作用点的距离;④画滑轮组的绕线时,奇数段绳子时绳子的固定端拴在动滑轮的挂钩上,即“奇动偶定”。

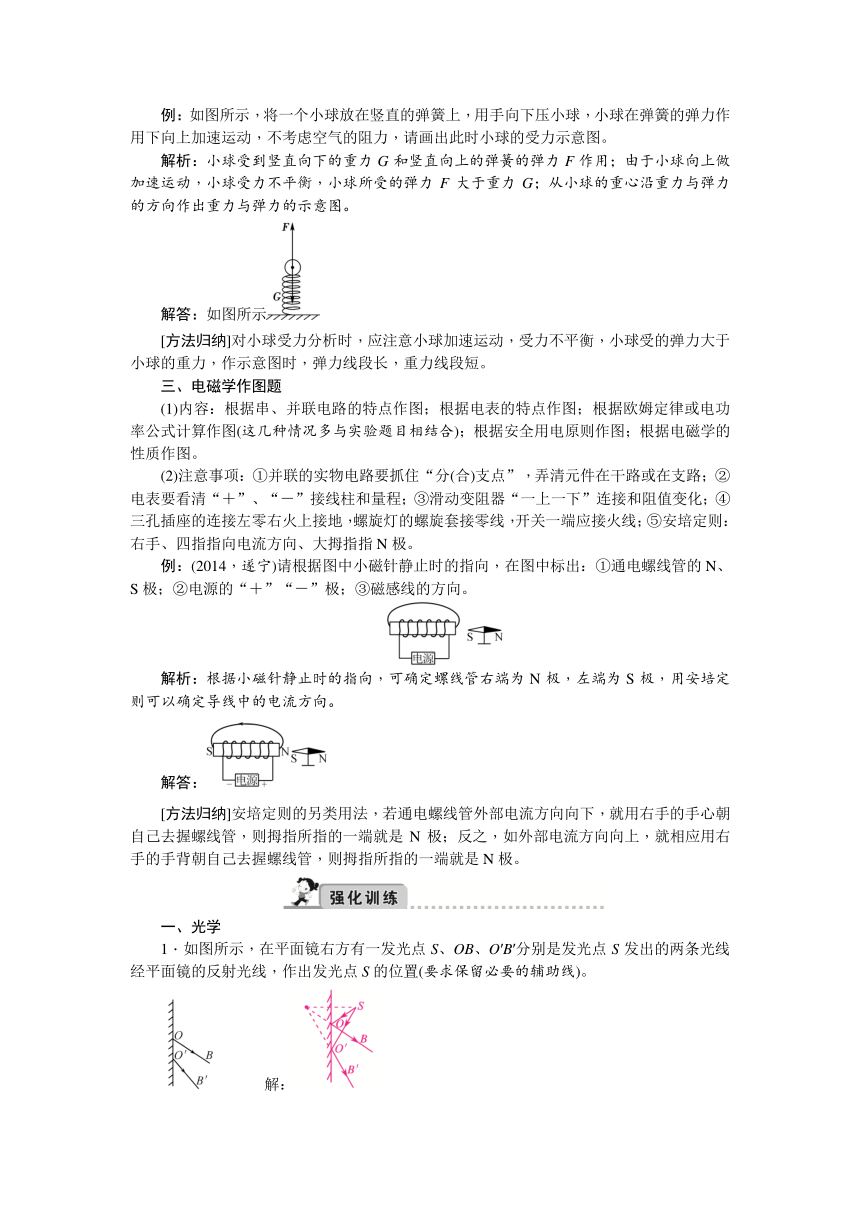

例:如图所示,将一个小球放在竖直的 ( http: / / www.21cnjy.com )弹簧上,用手向下压小球,小球在弹簧的弹力作用下向上加速运动,不考虑空气的阻力,请画出此时小球的受力示意图。
解析:小球受到竖直向下的重力G和竖直向上的弹 ( http: / / www.21cnjy.com )簧的弹力F作用;由于小球向上做加速运动,小球受力不平衡,小球所受的弹力F大于重力G;从小球的重心沿重力与弹力的方向作出重力与弹力的示意图。
解答:如图所示
[方法归纳]对小球受力分析时,应注意小球加速运动,受力不平衡,小球受的弹力大于小球的重力,作示意图时,弹力线段长,重力线段短。
三、电磁学作图题
(1)内容:根据串、并联电 ( http: / / www.21cnjy.com )路的特点作图;根据电表的特点作图;根据欧姆定律或电功率公式计算作图(这几种情况多与实验题目相结合);根据安全用电原则作图;根据电磁学的性质作图。
(2)注意事项:①并联的 ( http: / / www.21cnjy.com )实物电路要抓住“分(合)支点”,弄清元件在干路或在支路;②电表要看清“+”、“-”接线柱和量程;③滑动变阻器“一上一下”连接和阻值变化;④三孔插座的连接左零右火上接地,螺旋灯的螺旋套接零线,开关一端应接火线;⑤安培定则:右手、四指指向电流方向、大拇指指N极。
例:(2014,遂宁)请根据图中小磁针静止时的指向,在图中标出:①通电螺线管的N、S极;②电源的“+”“-”极;③磁感线的方向。
解析:根据小磁针静止时的指向,可确定螺线管右端为N极,左端为S极,用安培定则可以确定导线中的电流方向。
解答:
[方法归纳]安培定则的另类用法,若通电 ( http: / / www.21cnjy.com )螺线管外部电流方向向下,就用右手的手心朝自己去握螺线管,则拇指所指的一端就是N极;反之,如外部电流方向向上,就相应用右手的手背朝自己去握螺线管,则拇指所指的一端就是N极。
一、光学
1.如图所示,在平面镜右方有一发光点S ( http: / / www.21cnjy.com )、OB、O′B′分别是发光点S发出的两条光线经平面镜的反射光线,作出发光点S的位置(要求保留必要的辅助线)。
   解:

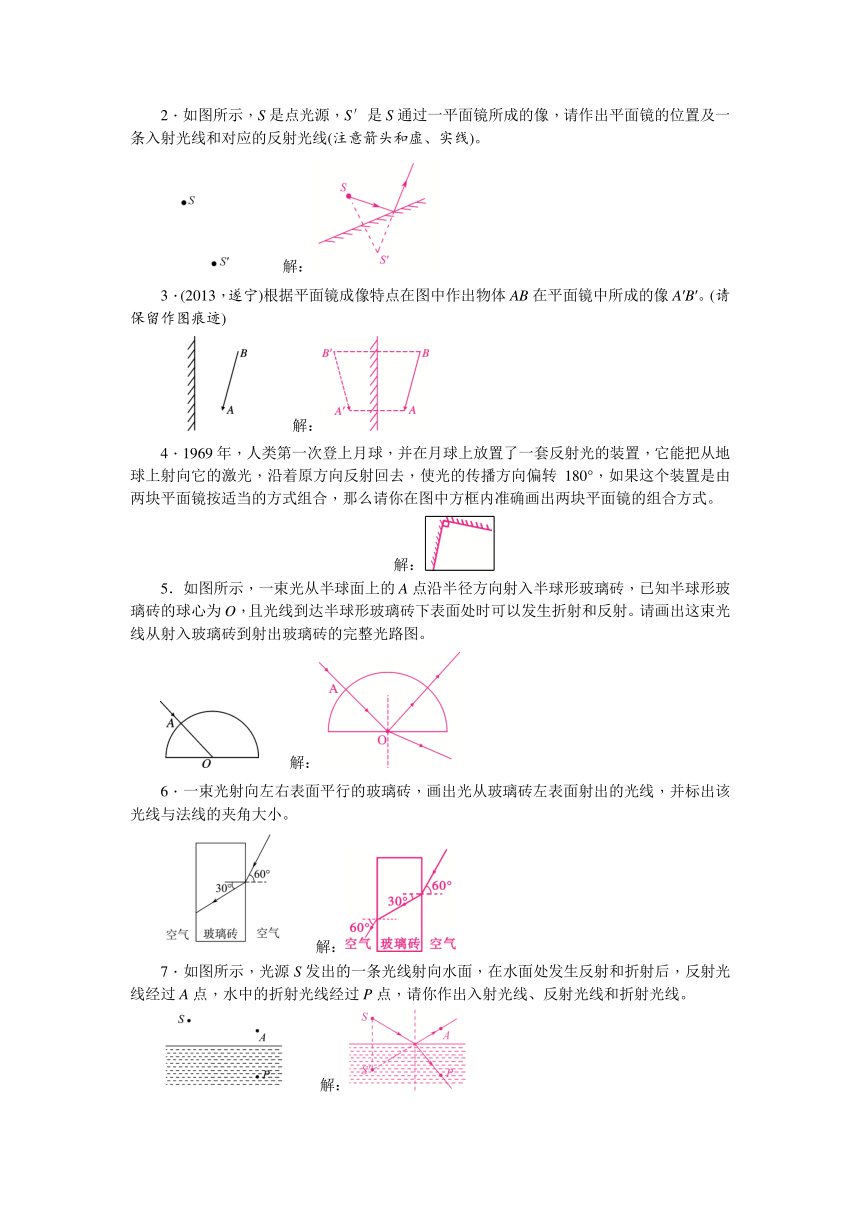

2.如图所示,S是点光源,S′是S通过一平面镜所成的像,请作出平面镜的位置及一条入射光线和对应的反射光线(注意箭头和虚、实线)。
  解:
3.(2013,遂宁)根据平面镜成像特点在图中作出物体AB在平面镜中所成的像A′B′。(请保留作图痕迹)
   解:
4.1969年,人类第一次登上月球 ( http: / / www.21cnjy.com ),并在月球上放置了一套反射光的装置,它能把从地球上射向它的激光,沿着原方向反射回去,使光的传播方向偏转180°,如果这个装置是由两块平面镜按适当的方式组合,那么请你在图中方框内准确画出两块平面镜的组合方式。
解:eq \x()
5.如图所示,一束光从半球面上的A点沿半 ( http: / / www.21cnjy.com )径方向射入半球形玻璃砖,已知半球形玻璃砖的球心为O,且光线到达半球形玻璃砖下表面处时可以发生折射和反射。请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图。
  解:
6.一束光射向左右表面平行的玻璃砖,画出光从玻璃砖左表面射出的光线,并标出该光线与法线的夹角大小。
  解:
7.如图所示,光源S发出的一条光线射 ( http: / / www.21cnjy.com )向水面,在水面处发生反射和折射后,反射光线经过A点,水中的折射光线经过P点,请你作出入射光线、反射光线和折射光线。
  解:

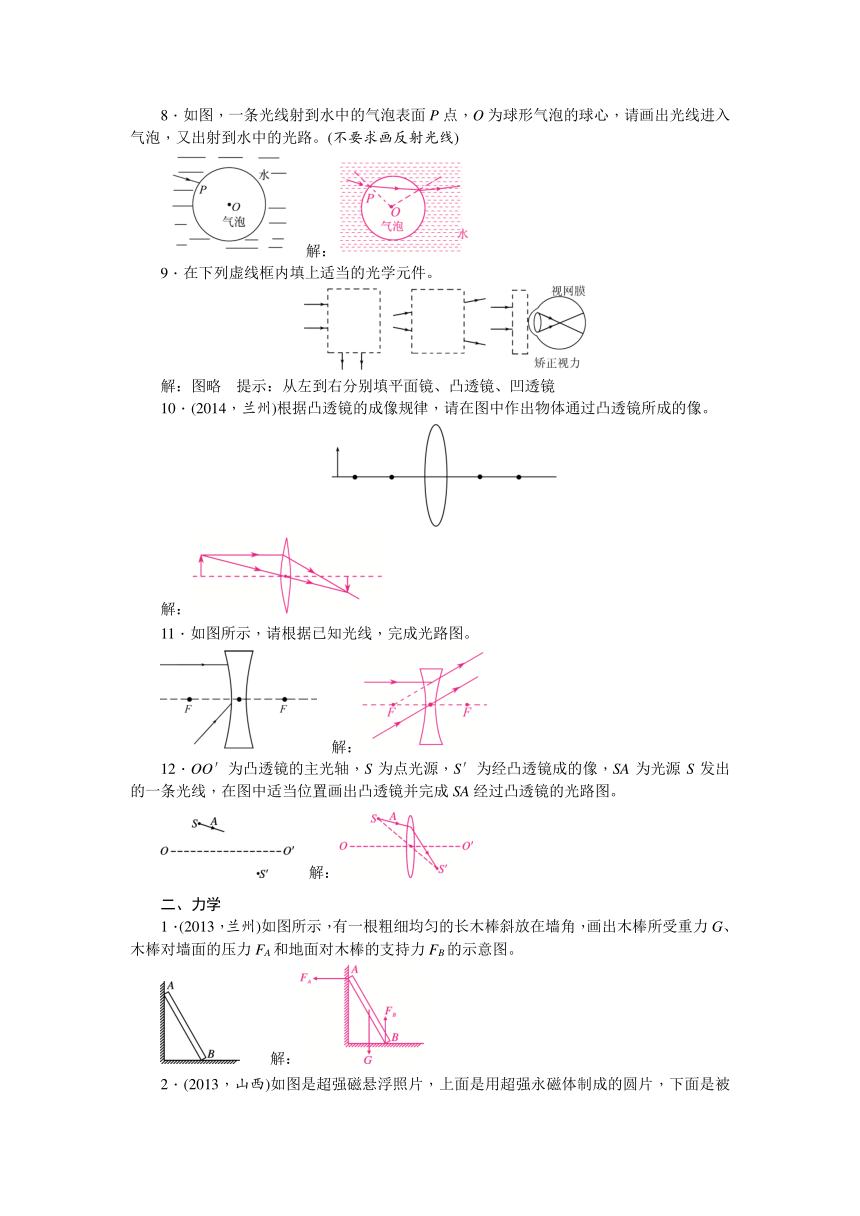

8.如图,一条光线射到水中的气泡表面P点,O为球形气泡的球心,请画出光线进入气泡,又出射到水中的光路。(不要求画反射光线)
 解:
9.在下列虚线框内填上适当的光学元件。
解:图略 提示:从左到右分别填平面镜、凸透镜、凹透镜
10.(2014,兰州)根据凸透镜的成像规律,请在图中作出物体通过凸透镜所成的像。
解:
11.如图所示,请根据已知光线,完成光路图。
 解:
12.OO′为凸透镜的主光轴,S为点光 ( http: / / www.21cnjy.com )源,S′为经凸透镜成的像,SA为光源S发出的一条光线,在图中适当位置画出凸透镜并完成SA经过凸透镜的光路图。
 解:
二、力学
1.(2013,兰州)如图所示 ( http: / / www.21cnjy.com ),有一根粗细均匀的长木棒斜放在墙角,画出木棒所受重力G、木棒对墙面的压力FA和地面对木棒的支持力FB的示意图。
  解:

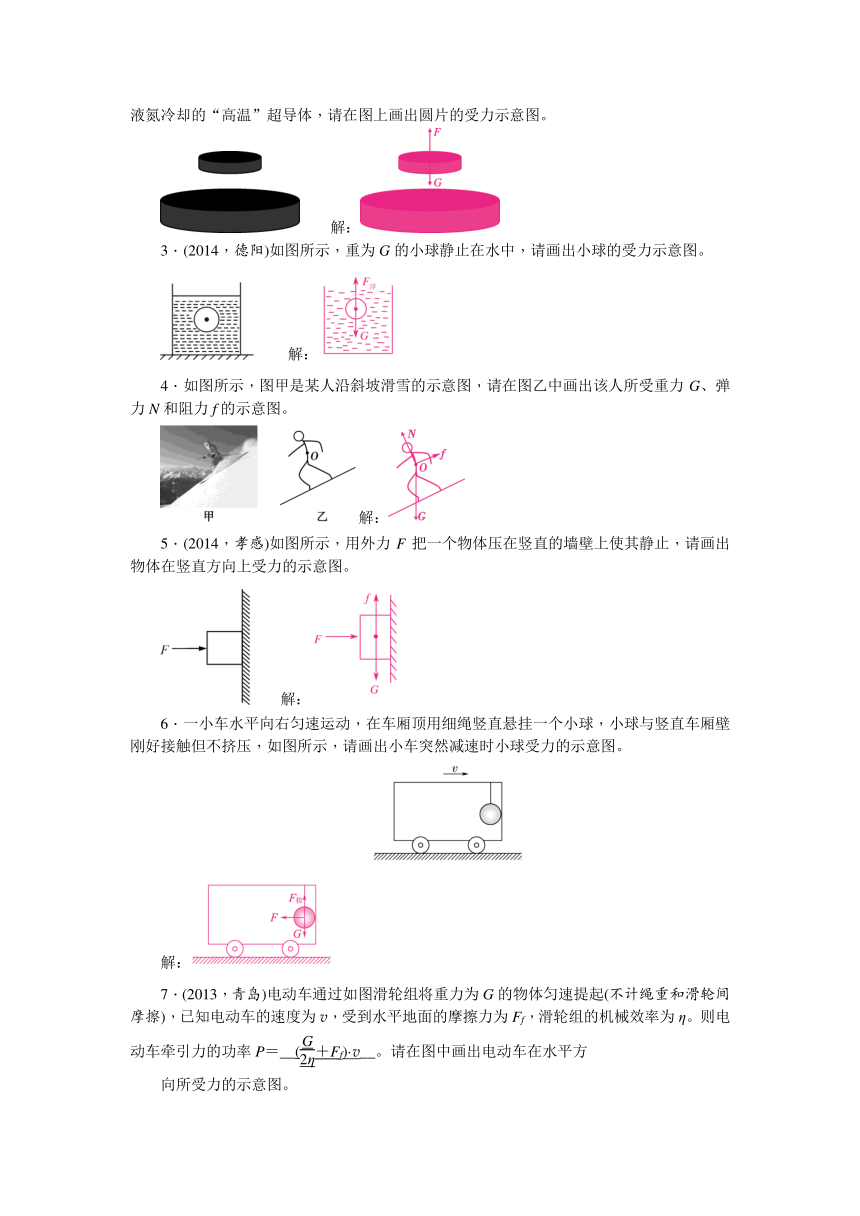

2.(2013,山西)如图是超强磁悬浮照片,上面是用超强永磁体制成的圆片,下面是被液氮冷却的“高温”超导体,请在图上画出圆片的受力示意图。
  解:
3.(2014,德阳)如图所示,重为G的小球静止在水中,请画出小球的受力示意图。
  解:
4.如图所示,图甲是某人沿斜坡滑雪的示意图,请在图乙中画出该人所受重力G、弹力N和阻力f的示意图。
解:
5.(2014,孝感)如图所示,用外力F把一个物体压在竖直的墙壁上使其静止,请画出物体在竖直方向上受力的示意图。
  解:
6.一小车水平向右匀速运动,在车厢顶用 ( http: / / www.21cnjy.com )细绳竖直悬挂一个小球,小球与竖直车厢壁刚好接触但不挤压,如图所示,请画出小车突然减速时小球受力的示意图。
解:
7.(2013,青岛)电动车通过如图滑轮组 ( http: / / www.21cnjy.com )将重力为G的物体匀速提起(不计绳重和滑轮间摩擦),已知电动车的速度为v,受到水平地面的摩擦力为Ff,滑轮组的机械效率为η。则电动车牵引力的功率P=__(+Ff)·v__。请在图中画出电动车在水平方
向所受力的示意图。
解:如图所示
8.(2014,滨州)如图所 ( http: / / www.21cnjy.com )示为钓鱼竿钓鱼的示意图,O为支点,F1表示手对钓鱼竿的作用力,F2表示鱼线对钓鱼竿的拉力,请在图中画出力F1、F2的力臂l1、l2。
 解:
9.某剧组为拍摄需要,设计了如图所示的 ( http: / / www.21cnjy.com )装置来改变照明灯的高度。轻质杠杆ABO可绕O点转动,在图中画出ABO所受阻力F2的示意图,并画出动力臂l1和阻力臂l2。
  解:
10.(2014,山西)为使轻质杠杆AB在如图所示位置静止,请你在杠杆上画出所施加最小动力F1的示意图,并作出阻力F2的力臂。
解:
11.小明做“测定滑轮组的机械效率”的实验时,用如图所示的滑轮组成滑轮组,请用笔画出在图中使用该滑轮组时最省力的绕法。
  解:
12.如图所示的水桶是在一个最小外力作用下所处的状态。作出它此时的受力示意图。
 解:
三、电磁学
1.如图所示是验证串联电路电压特点的实验器材,请用笔画线代替导线完成电路连接。要求:电压表测量L2两端电压,导线不能交叉。
解:图略
2.(2014,济宁)如图是小梦为测量 ( http: / / www.21cnjy.com )小灯泡的电功率所连的电路。请先找出此电路连接中的错误和不妥之处,用“×”作出标记并用笔画线代替导线纠正,然后在右框中画出正确的电路图。

3.箱子表面上有A、B、C三个接线柱,其 ( http: / / www.21cnjy.com )内部有一个电源,一个电阻,还有部分导线。小梦用如图乙的小灯泡对其内部连接情况进行了探究,记录情况如下表。请你在图甲中画出内部接线的电路图。
M和A接通 M和B接通
N接C,灯正常发光 N接C,灯光较暗
N接B,灯不亮 N接A,灯不亮
 解:
4.(2014,郴州)科研人员制成了“光控开 ( http: / / www.21cnjy.com )关”(能在天黑时自动闭合,天亮时自动断开)和“声控开关”(能在声音发出时自动闭合,无声时自动断开)。请将下图中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路,设计出:只有在天黑时且有声音时灯才亮的自动控制电路。
解:
5.某建筑工地上安装有“220 V 100 W”的白炽灯一盏,为增加亮度,张工准备再安装一只相同的灯泡,请你正确地将两灯接入电路。
解:
6.(2013,福州)请标出图中小磁针静止时的N极。
  解:解:
7.(2014,襄阳)在图中标出通电螺线管磁感线的方向,并标出条形磁体B端的磁极极性。
解:图略
8.(2014,广元)如图所示,闭合开关S,请用箭头符号标出小磁针N极的偏转方向。
解:图略
9. 将图中的电磁铁连入你设计的电路中,要求:①电路能改变电磁铁磁性的强弱;②小磁针静止时如图所示(画在虚线框内)。
 解:
10.(2014,达州)请正确画出下图中通电螺线管上导线的绕法,并标出通电螺线管的N、S极。
  解:
11.电磁继电器在各种自动化装置中有 ( http: / / www.21cnjy.com )很多应用,街道路灯自动控制就是其应用之一。如图所示为模拟电路,其中A为电磁继电器,B为照明电路,C为路灯,D为光敏电阻(白天光照强时,电阻变小,电磁铁磁性较强;夜晚光照弱时,电阻变得很大,电磁铁几乎无磁性),请你将电路连接完整,达到白天灯熄、夜晚灯亮的效果。(连线时导线不能交叉)。
解:
12.某电热水器的简化电路如图所示。请 ( http: / / www.21cnjy.com )你设计虚线框内的指示灯电路。供选择的器材有:“220 V 10 W”灯泡一只,“2.5 V 0.75 W”灯泡一只,“2 V 10 mA”发光二极管一只,各种阻值的电阻,导线若干。
(1)在指示灯能正常工作的情况下,请你通过计算说明选用器材的最佳方案及器材的具体规格。
(2)将电路图中的虚线框部分补充完整。
解:(1)若选“220 V 10 W”灯,P1=10 W;若选“2.5 V 0.75 W”灯,P2=I1U=×220 V=
66 W;若选“2 V 10 mA”二极 ( http: / / www.21cnjy.com )管,P3=I3U=10-2A×220 V=2.2 W 故应选二极管,R串===2.18×104 Ω
(2)
