从不同方向看

课件20张PPT。2019/3/14
横看成岭侧成峰
远近高低各不同
不识庐山真面目

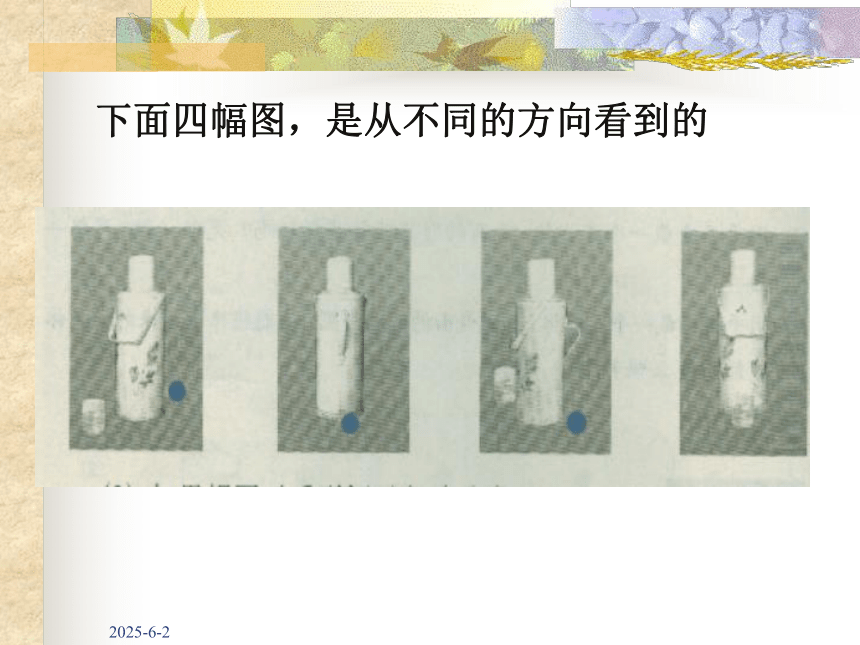

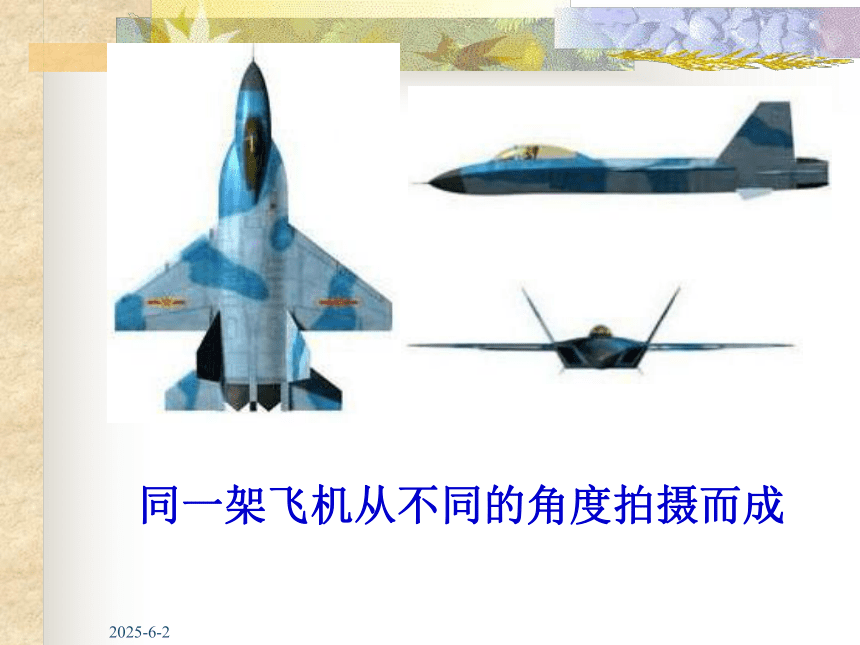

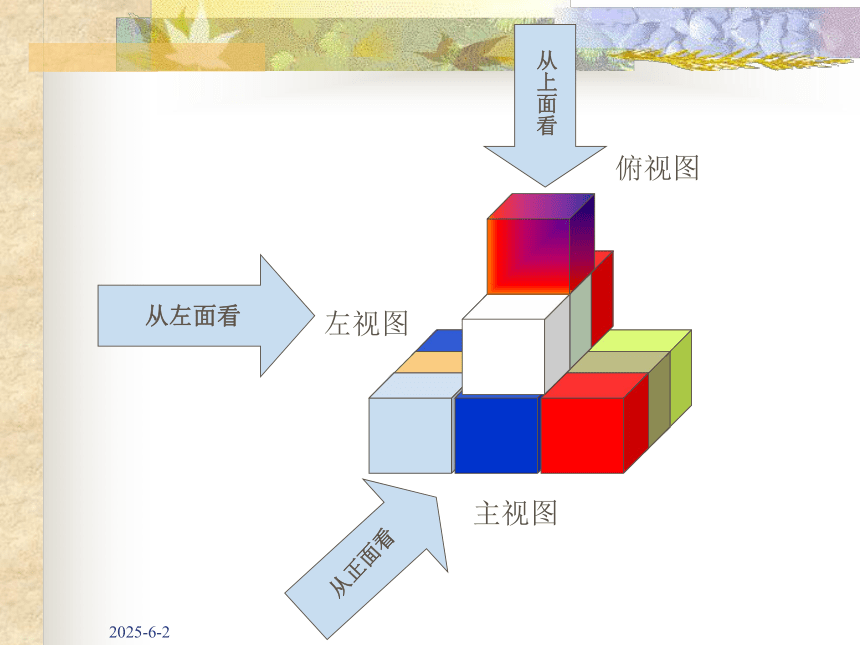

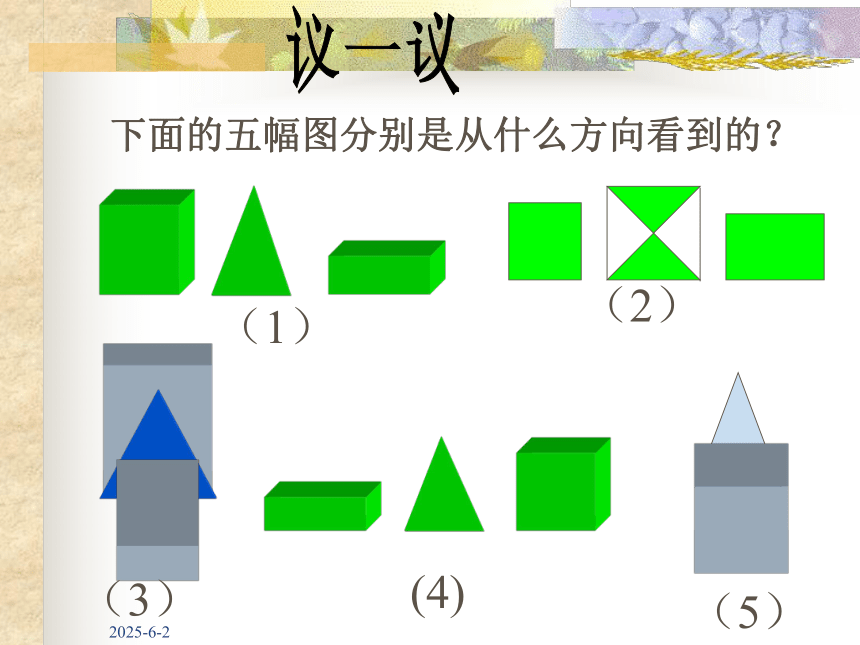

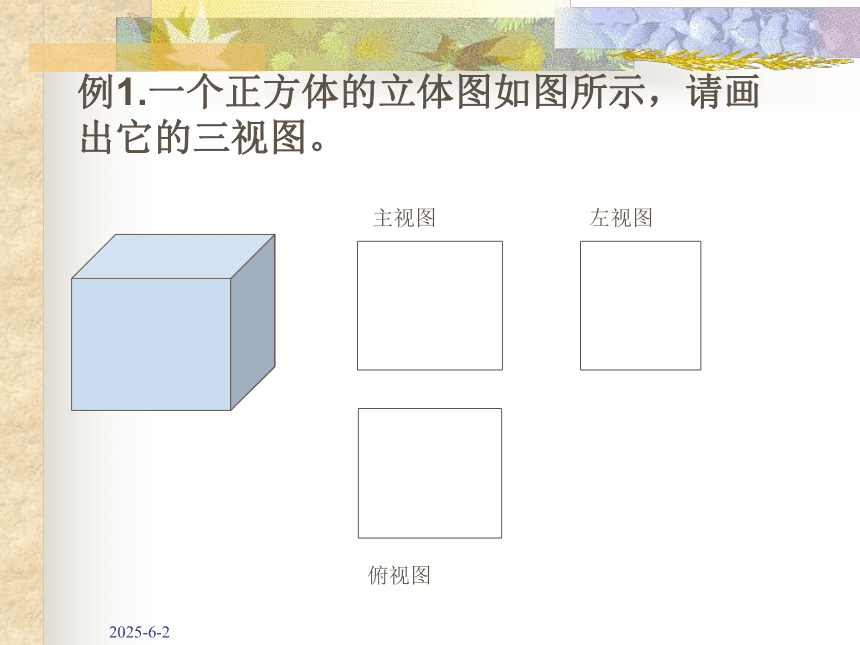

只缘身在此山中题西林壁 苏轼欣赏2019/3/14 横看成岭侧成峰2019/3/14第四节从不同的方向看2019/3/14同一架飞机从不同的角度拍摄而成2019/3/14下面四幅图，是从不同的方向看到的2019/3/14下面的五幅图分别是从什么方向看到的？（1）（2）　4)　（3）（5）议一议2019/3/14从左面看俯视图左视图主视图2019/3/14在生活和生产实践中，我们经常需要运用三视图来描述物体的形状和大小。2019/3/14例1.一个正方体的立体图如图所示，请画出它的三视图。2019/3/14例2.由5个相同的小立方块搭成的几何体如图所示，请画出它的三视图。2019/3/14主视图俯视图左视图例3：摆出一组由七块小正方体木块堆成的物体，从三个方向看到的图形如下，请同学说出哪一个是主视图？哪一个是左视图？、哪一个是俯视图？ 2019/3/14练一练 画出它的三视图p13 2019/3/14看谁画的快，准画出圆锥的三视图2019/3/14你画的对吗？主视图左视图俯视图2019/3/14思考球的三视图各是什么图形？2019/3/14练习：一辆汽车从小明的面前经过，小明拍摄了一组照片，请按照汽车被摄入镜头的先后顺序给下面的照片编号，并与同伴进行交流。　　　（1）（2）（3）（4）（5）2019/3/14
请同学们思考通过本节课的学习有什么体会?三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时,要符合如下原则:
位置：主视图 左视图
俯视图畅说欲言2019/3/14方法的总结：一是观察物体的方向
二是小立方体的位置和数目，特别是看
不见的立方体2019/3/14思考题：
（1）、一个用玻璃制成的正方体如图所示，红色线表示一根嵌在正方体内的铁丝，右边是这个正方体的主视图，请你画出它的左视图和俯视图。?
主视图2019/3/14祝同学们快乐学习，快乐成长
