由立体图形到三视图(福建省厦门市思明区)

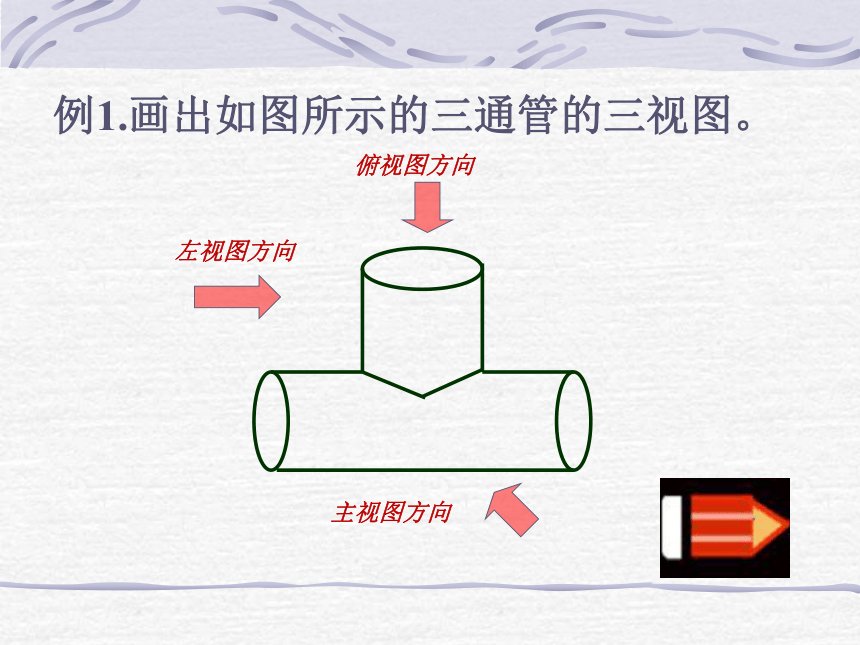

课件28张PPT。4.2.1由立体图形到三视图从正面、上面和侧面（左面或右面）三个不同的方向看一个物体，然后描绘三张所看到的图，即视图，这样就把一个物体转化为平面的图形。从正面看到的图形，称为正视图；从上面看到的图形，称为俯视图；从侧面看到的图形，称为侧视图，依观看方向不同，有左视图、右视图。三视图的作图步骤5.检查2.布置视图例1.画出如图所示的三通管的三视图。四棱柱例2.画出如图所示的四棱柱的三视图。圆柱例3.画出如图所示的圆柱的三视图。圆锥圆锥例4.画出如图所示的圆锥的三视图。圆锥球例5.画出如图所示的球体的三视图。例6.画出如图所示的四棱锥的三视图。六棱柱六棱柱例7.画出如图所示的六棱柱的三视图。例8.画出如图所示的零件的三视图。试一试，你能行！画出教师出示的立体图形的三视图。1.确定主视图方向3.先画出能反映物体真实形状的一个视图 5.检查2.布置视图6.加深4.运用长对正、高平齐、宽相等1 原则画出其它视图归纳：三视图的作图步骤三视图欣赏
