空间几何体的三视图(浙江省台州市)

课件13张PPT。横看成岭侧成峰，远近高低各不同。
不识庐山真面目，只缘身在此山中。
空间几何体的

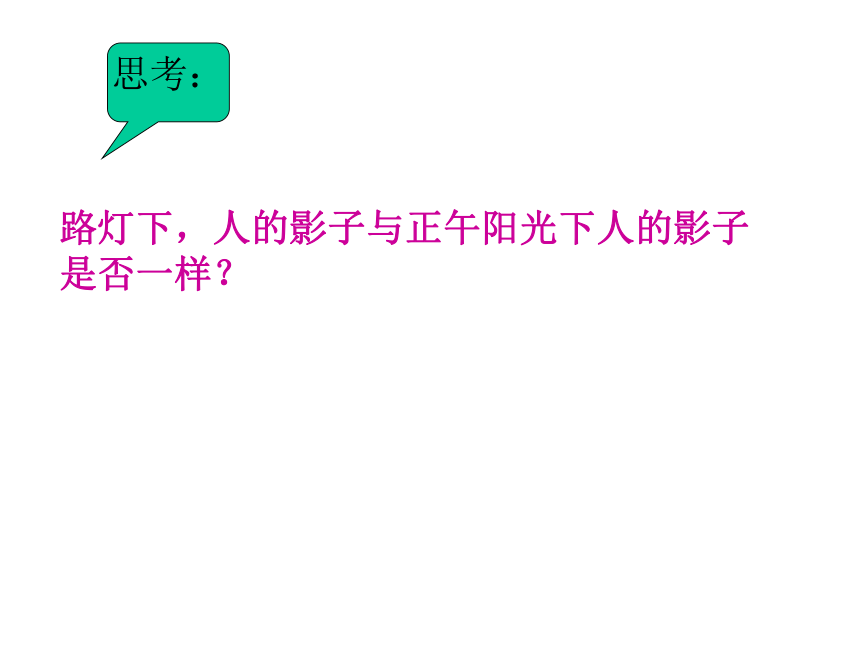

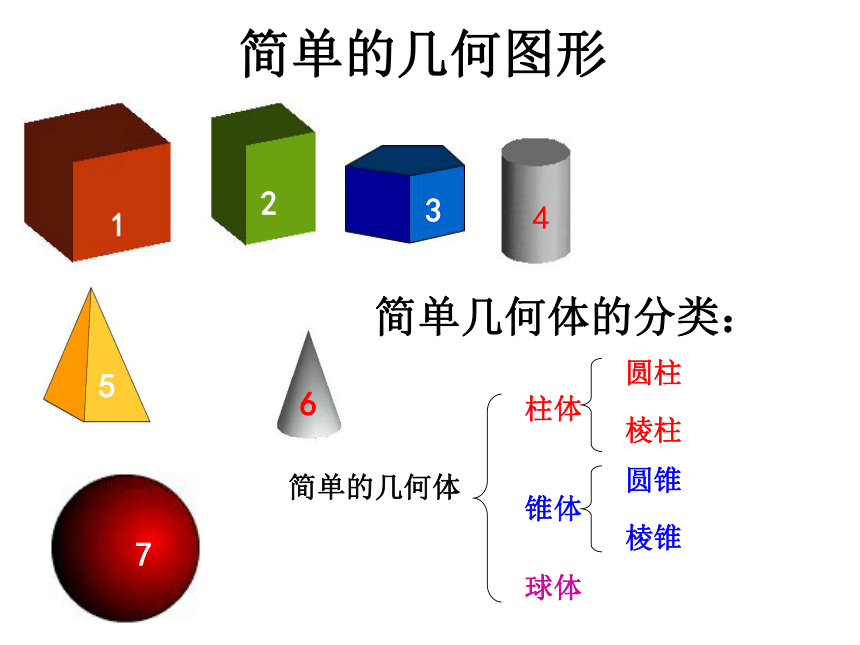

三视图泽国中学 叶银川简单的几何图形简单几何体的分类：简单的几何体柱体锥体球体圆柱棱柱圆锥棱锥思考：路灯下，人的影子与正午阳光下人的影子

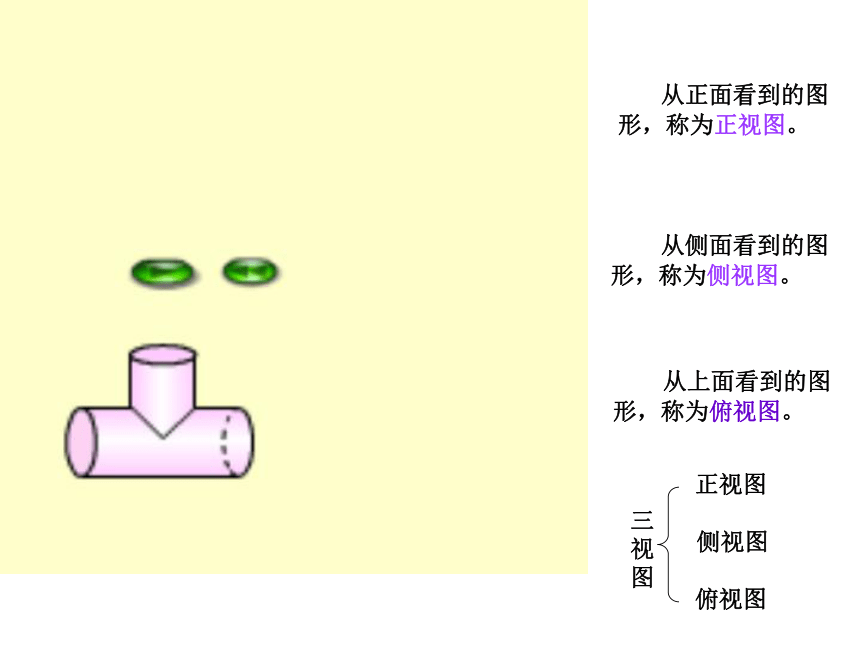

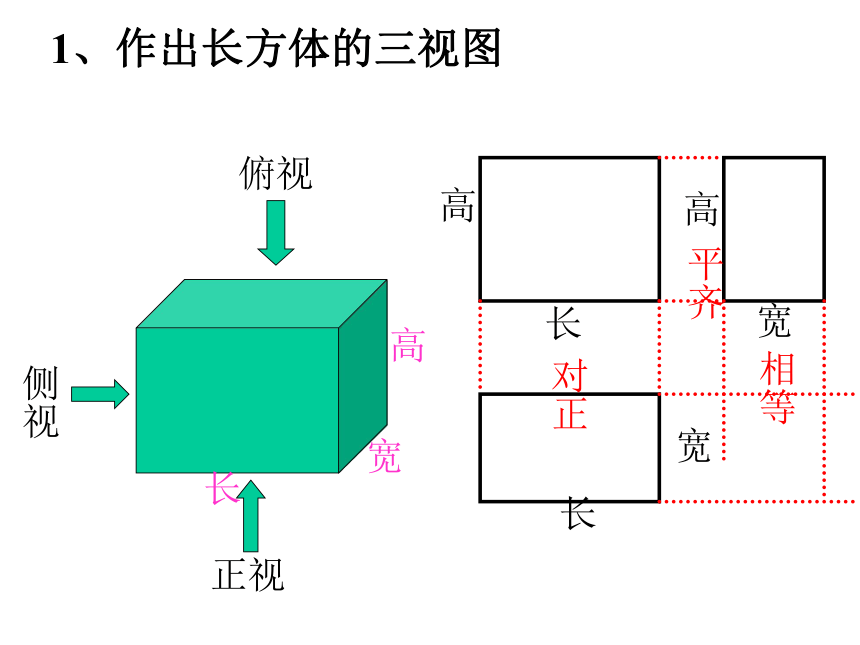

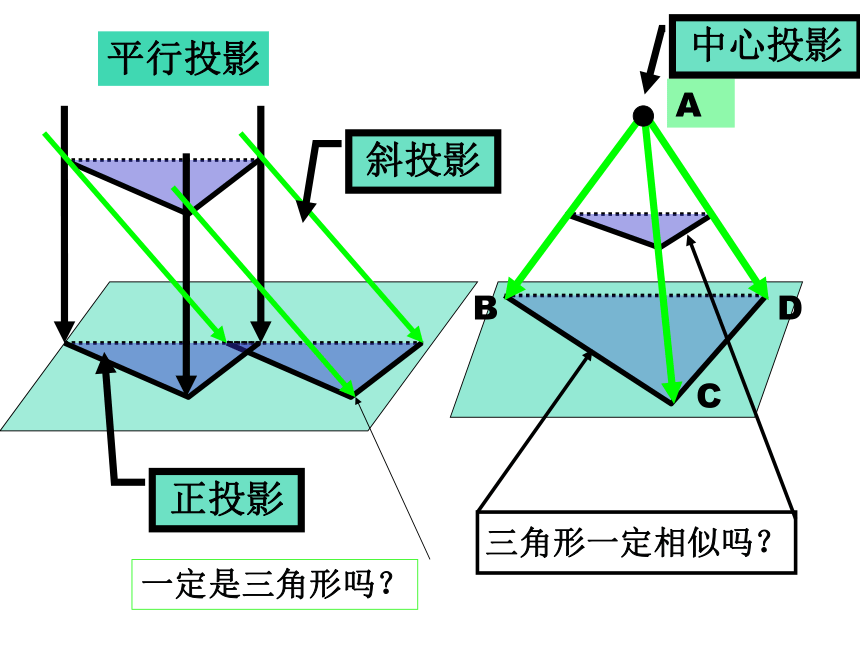

是否一样？A中心投影平行投影斜投影正投影 从正面看到的图形，称为正视图。 从上面看到的图形，称为俯视图。 从侧面看到的图形，称为侧视图。1、作出长方体的三视图正视侧视俯视长宽高长高长宽高宽对正相等平齐2、圆柱体的三视图正视图侧视图俯视图.3、正四棱柱的三视图正视图侧视图俯视图球4、球体的三视图正视图侧视图俯视图练习1、画出下列立体图形的三视图。正视图俯视图侧视图5、画下面几何体的三视图正视图侧视图俯视图思考：根据下面的三视图说出几何体的形状想一想：知道了什么？1、中心投影与平行投影2、空间几何体的三视图做一做：动手设计一件你喜欢的东西，画出它的三视图。
