第三章第5节
3.5奇妙的透镜
透镜
表面是球面的一部分的透光镜子，叫做透镜
透镜
观察透镜，你发现了什么？如何区分凸透镜与凹透镜？
透镜
凸透镜：
中间厚边缘薄的透镜叫凸透镜。
凹透镜：
中间薄边缘后的透镜叫凹透镜。
摸
厚薄特点
透镜
A B C D E F
属于凸透镜的有（ ） ， 属于凹透镜的（ ）
透镜
透镜

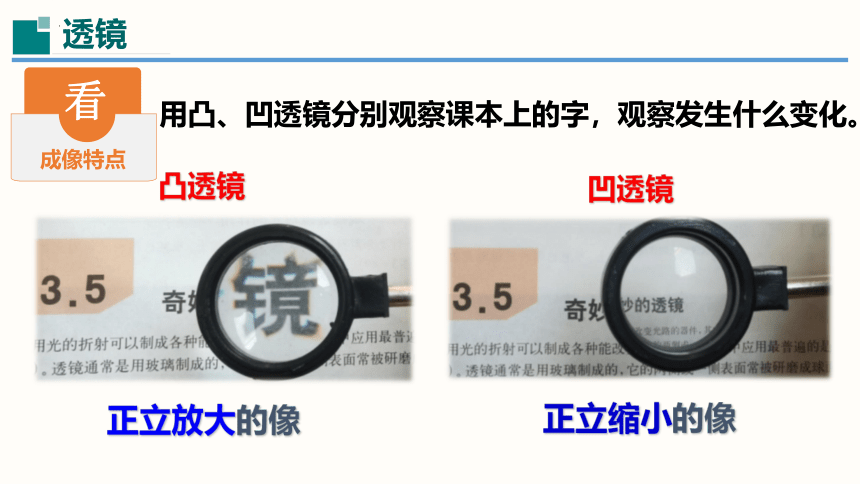

用凸、凹透镜分别观察课本上的字，观察发生什么变化。
凸透镜
正立放大的像
凹透镜
正立缩小的像
看
成像特点
透镜
一束平行光分别照到凸透镜和凹透镜上，观察这两束光，你发现了什么？将观察到的光路，用光路图表示出来。
透镜
透镜对光的作用
F
f
　　实焦点：平行于主轴的平行光通过凸透镜后会聚于一点。
　　实焦距：焦点到光心的距离。
透镜对光的作用
F
f
点光源
光路可逆
透镜对光的作用
F
F
f
f
　虚焦点：平行于主轴的平行光通过凹透镜后发散，
发散光线的反向延长线交于一点。
　 焦距：虚焦点到光心的距离。
透镜对光的作用
F
光路可逆
透镜对光的作用
对光线的会聚或发散,要与原来的入射光线方向作对比！
请在对应方框中填入合适的透镜：
课堂练习
一支南极探险队遇到了特大暴风雪，等到风停雪止，队员才发现存放火柴、望远镜等物品的袋子被暴风雪刮走了。在零下十几度的气温下,所有的食品都冻得像石头一样坚硬。
一位聪明的队员想到了一个办法重新获得了火种，你知道他想到了什么办法吗？
想一想
据晋代的张华的《博物志》记载:
“削冰令圆,举以向日,
以艾承其影,则火生。”
你知道那个聪明的队员是如何获得火种了吗？
利
用
凸
透
镜
聚
光
取
火
测量凸透镜的焦距
如何准确地测量透镜焦距呢？
思考：
设计方案：
1、平行光正对凸透镜
2、移动透镜或光屏
3、获得最小最亮点
4、测量镜与屏间距
记录数据：
透镜的焦点和焦距
森林火灾之谜
2019年10月1日20时许，兴安县森林公安局接到兴安县风电投分公司职工电话报案称，兴安县界首镇0608机组附近山场发生森林火灾，请求立即派员处置。
森林公安民警对起火原因进行现场勘验，确定起火点附近无人员作业，排除如吸烟丢弃烟火等人为原因，但在现场发现一处被烧焦变形的矿泉水瓶。
F
F
2、平行于主光轴的光线经凸透镜后会聚于焦点
1、经过光心的光线经凸透镜后方向不变
3、经过焦点发出的光线经凸透镜后平行于主光轴
透镜对光的作用
F
F
2、平行于主光轴的光线经凹透镜后，反向延长线过另一侧虚焦点
1、经过光心的光线经凹透镜后方向不变
3、延长线过另一侧虚焦点的光线经凹透镜后平行于主光轴
透镜对光的作用
1、完成课本68页2、3题
2、根据入射光线，完成折射光线，完成下图
课堂练习
课堂练习
1、如图所示，一玻璃砖内有一凸形气泡，一束平行光垂直射向玻璃砖的侧面，通过玻璃砖后，光线将会（ ）
A.仍然平行
B.会聚
C.发散
D.无法确定
课堂练习
2、雨过天晴后，种植反季节蔬菜的农民经常要把蔬菜大棚的塑料薄膜上的水珠清理掉，这样做的目的是（ ）
A.趁着有水珠 ，擦亮塑料薄膜
B.防止水珠将大棚压垮
C.防止小水珠挡住阳光，增加透光性
D.防止小水珠聚光，烧坏塑料薄膜
课堂练习
3、今年4月份，我市某校组织研学旅行活动，同学们在攀登武冈云山时，小月同学不小心将自己没有喝完的矿泉水瓶掉在地上，老师立即告诫大家，这瓶子有水就相当于 透镜，对太阳光有　 　作用，容易引发森林火灾。
课堂练习
4、黑洞是宇宙中质量很大的天体。如图，两恒星1、2发出的光在经过某黑洞附近时发生了弯曲之后射向地球，地球上的人类观测到恒星1的位置比原位置　 　（选填“偏高”、“偏低”或“不变”）；若在黑洞的位置用一个光学元件代替它对光的作用（光学元件的尺寸可大于黑洞），该光学元件为　 　。
