图标性问题解析

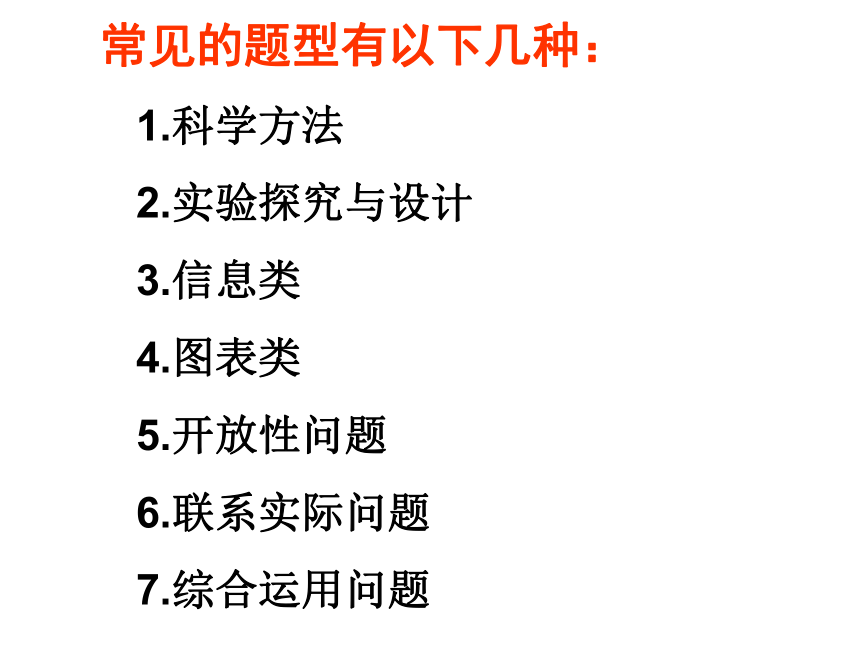

课件13张PPT。常见的题型有以下几种：
1.科学方法
2.实验探究与设计
3.信息类
4.图表类
5.开放性问题
6.联系实际问题

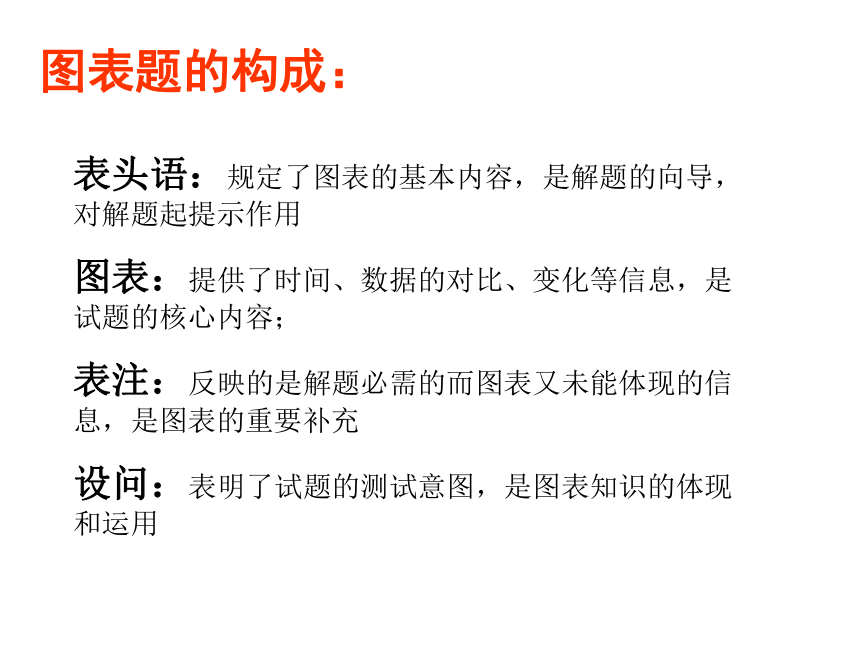

7.综合运用问题图表题的构成：表头语：规定了图表的基本内容，是解题的向导，对解题起提示作用
图表：提供了时间、数据的对比、变化等信息，是试题的核心内容；
表注：反映的是解题必需的而图表又未能体现的信息，是图表的重要补充

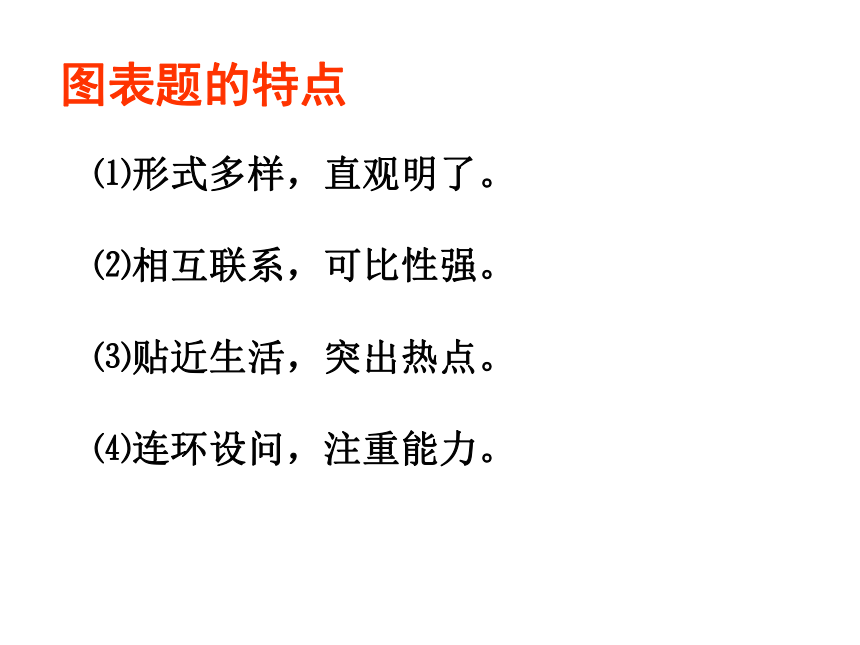

设问：表明了试题的测试意图，是图表知识的体现和运用图表题的特点 ⑴形式多样，直观明了。
⑵相互联系，可比性强。
⑶贴近生活，突出热点。

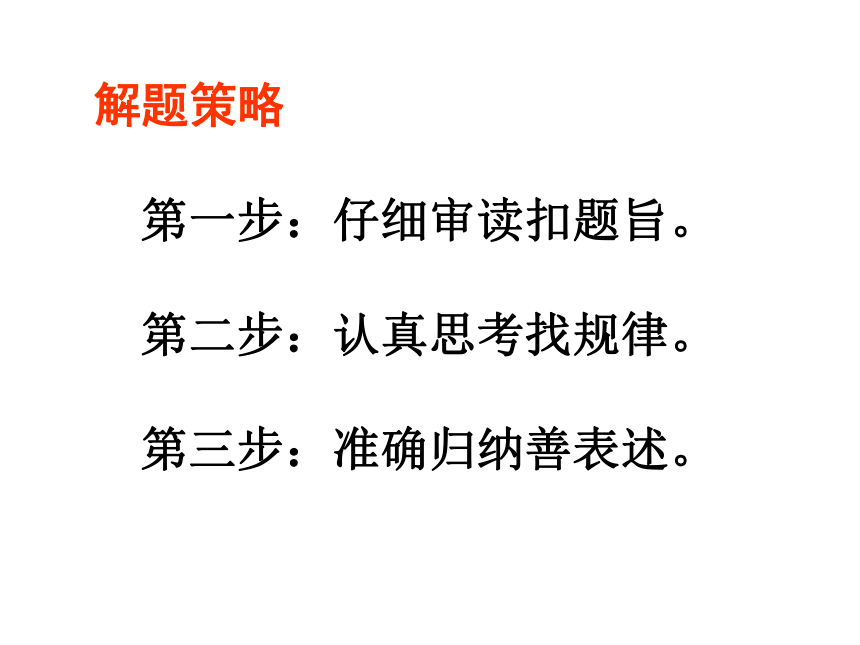

⑷连环设问，注重能力。解题策略 第一步：仔细审读扣题旨。
第二步：认真思考找规律。

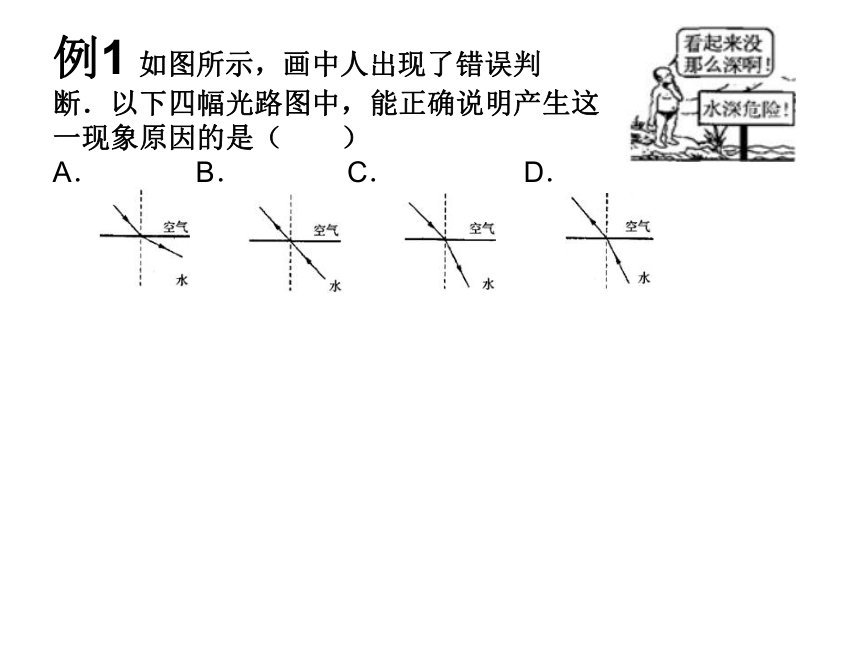

第三步：准确归纳善表述。例1 如图所示，画中人出现了错误判断．以下四幅光路图中，能正确说明产生这一现象原因的是（　　）

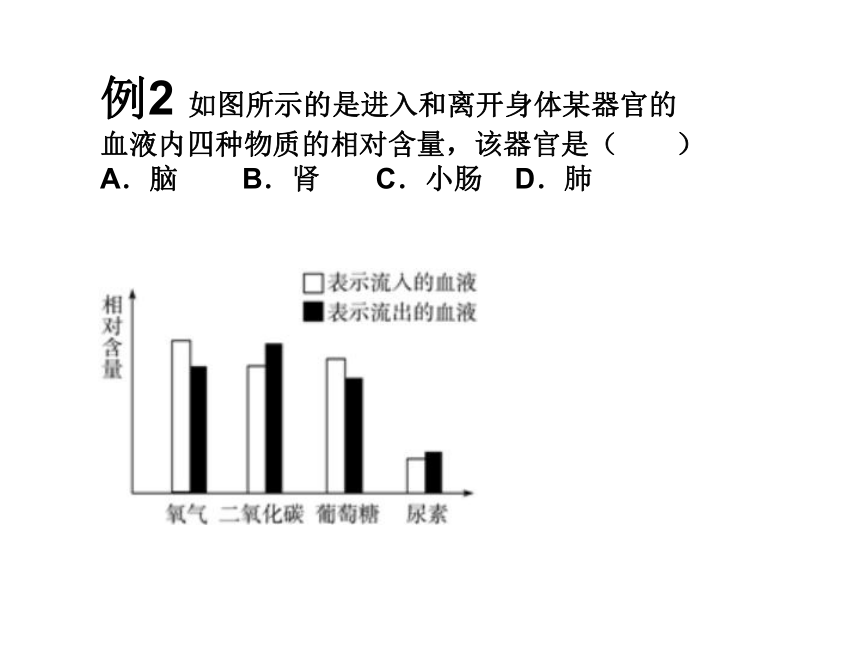

A． B． C． D．例2 如图所示的是进入和离开身体某器官的血液内四种物质的相对含量，该器官是（　　）
A．脑 B．肾 C．小肠 D．肺例3如图所示，一根长为L的木棒的B端放在截面直径为D的圆柱体上，且木棒保持水平，用水平力F推木棒的A端，圆柱体在水平地面上向前滚动，设木棒与圆柱体、圆柱体与地面间均无滑动现象，当把木棒从图甲位置匀速推至图乙位置时，推力F做的功是 （ ）例4如图，用测力计将长杆一端A微微抬离地面，测力计示数是F1；同理，用测力计将长杆的另一端B微微抬离地面，测力计示数是F2。则长杆的重力是(测力计保持竖直向上） （?? ）
?A、(F1+F2)/2??? B、F1+F2??? C、F1/F2????? D.F1×F2
例5 如图所示，甲乙丙三个相同的小钢球从相同高度以相同的速度分别沿所示的方向抛出，若不计空气阻力，则关于小球落地时的速度与落地过程所需的时间的叙述正确的是（ ）
A、落地速度甲最小，落地也最晚
B、乙的落地速度大小与落地时间都居中
C、落地的速度大小与所需的时间都一样
D、落地速度大小都一样，但丙最早落地例6 向一定量某固体中逐滴加入某溶液至过量，x轴表示加入溶液的质量．下列选项中y轴表示的含义与所给图象变化趋势一致的是（　　） ???????例7向盛有22.3g的 Na2CO3（碳酸钠）和NaCl固体混合物的烧杯中加入216.1g稀盐酸恰好反应，反应过程用精密仪器测得烧杯连同药品的质量m与反应时间t的关系如图.烧杯连同药品的起始质量为300g.回答：
(1)当固体混合物与稀盐酸恰好完全反应时，所需时间约为 秒。
(2)反应完后 产生的二氧化碳气体质量 克。
(3)反应后 得到温室下的不饱和溶液 所得溶液中溶质的质量分数为多少？例8 如图所示的是两只普通照明灯泡的I-U图象，已知甲、乙两灯的额定电压都为220V，试通过图象判断甲灯正常工作时的电流为 A，乙灯的额定功率为 W，如果将两只灯串联在220 V的电路中，电路中的实际电流为
A。 练习：某自然科学兴趣小组同学，在实验室发现一个有趣的元件R1，从说明书知道，元件R1的电阻值与其两端的电压值有关．在老师的指导下，同学们得到了元件R1的I-U关系如图甲所示．（1）元件R1两端电压为90V，R1的电阻值为 Ω，消耗的电功率为 W；（2）若把原件R1与R0并联接到220V的电路中，则电路中的总功率是 W；
（3）小明把元件R1与阻值为100Ω的定值电阻R0串联后接到220V的电源上，如图乙所示，则R1的实际功率为多少？
