15.2 电流和电路 课件

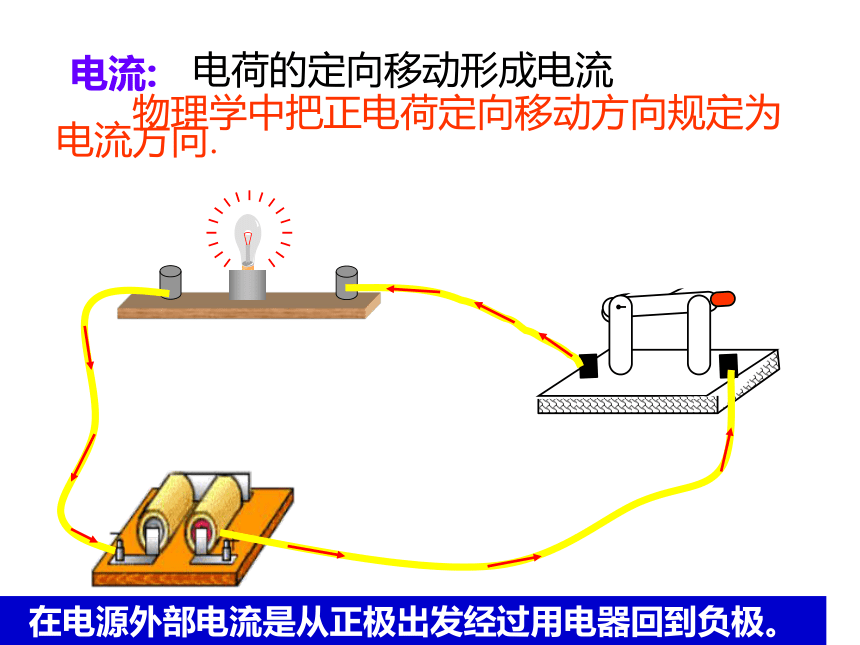

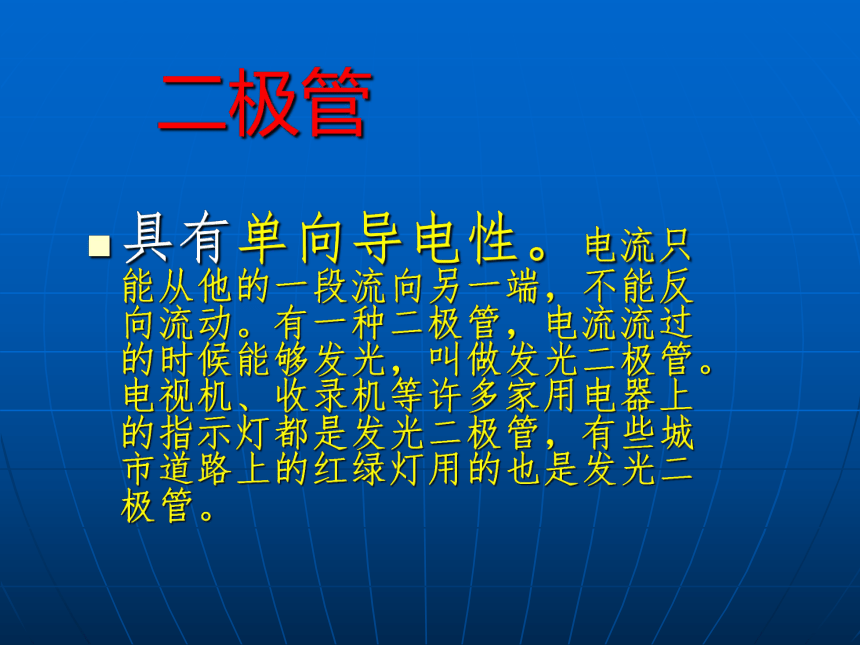

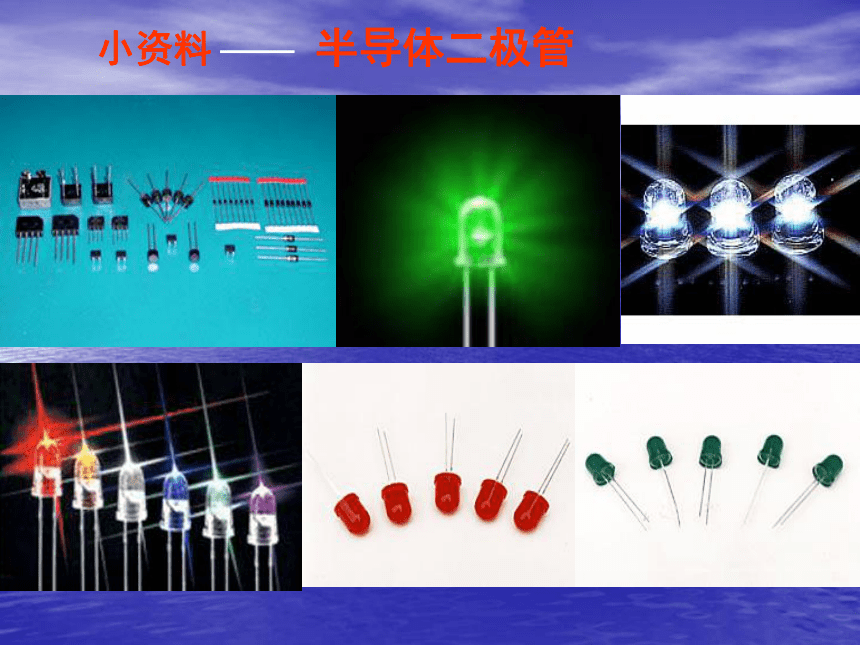

课件26张PPT。东方明珠夜景电流和电路 电流:电荷的定向移动形成电流 物理学中把正电荷定向移动方向规定为电流方向. 在电源外部电流是从正极出发经过用电器回到负极。小资料 半导体二极管二极管具有单向导电性。电流只能从他的一段流向另一端，不能反向流动。有一种二极管，电流流过的时候能够发光，叫做发光二极管。电视机、收录机等许多家用电器上的指示灯都是发光二极管，有些城市道路上的红绿灯用的也是发光二极管。

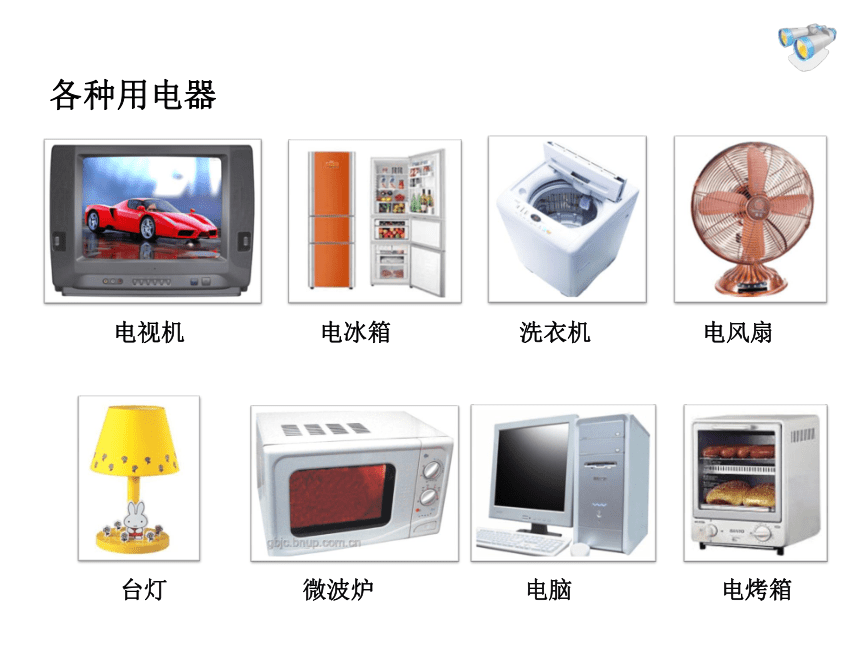

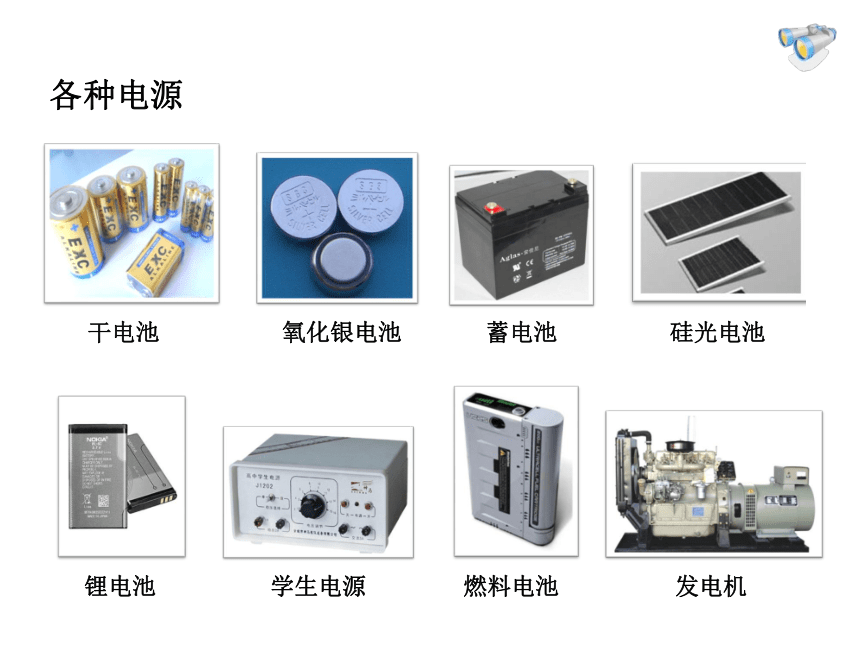

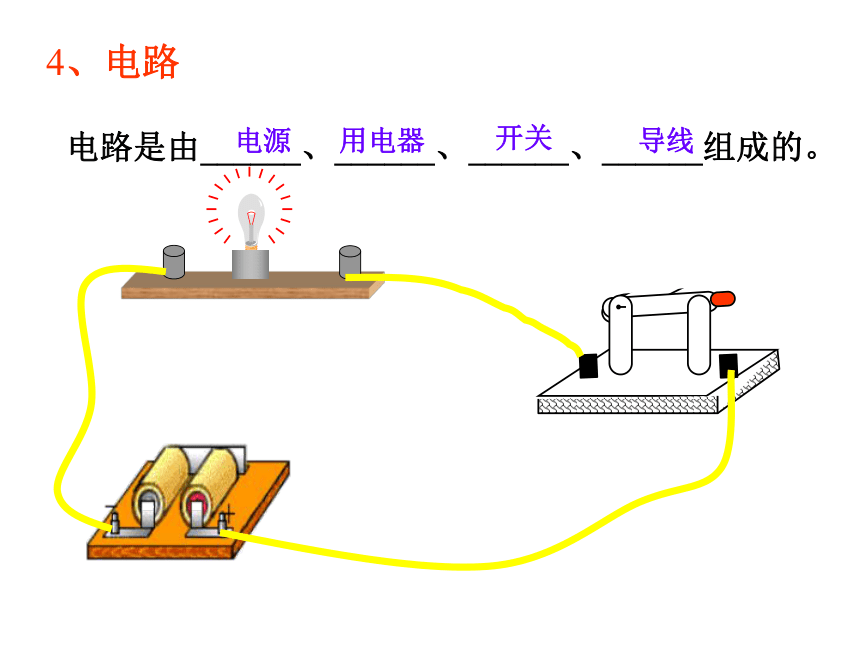

发光二极管的应用问题探究：请大家观察自己桌面上的电路，分析一下它们由哪些部分组成？它们分别起什么作用呢？4、电路电路是由______、______、______、______组成的。电源用电器开关导线干电池氧化银电池蓄电池硅光电池锂电池学生电源燃料电池发电机各种电源电视机电冰箱洗衣机电风扇台灯微波炉电脑电烤箱各种用电器按钮开关接近开关单刀开关空气开关声控开关光控开关感应开关温控开关各种开关电 源：提供电能的装置用电器：消耗电能的装置。开 关：控制用电器工作的元件。导 线：把上述器件连接起来。输送电能
元件符号灯 泡干电池开 关电流表电压表变阻器电动机电 阻电路图
电路中的器件用统一规定的符号表示。这种用符号表示电路连接情况的图，叫做电路图。
画电路图要求：（1）要用统一符号表示。
（2）连线时要画得横平竖直。
(3)元件不能画在拐角处（变阻器除外）
（4）线路要画得简洁、整齐、美观、布局合理
　　元件位置安排要适当，分布要均匀实物连线图电路图元件不要画在拐角处。　　整个电路图最好呈长方形，有棱有角，导线要横平竖直。　　元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。（1）、通路：电路连接后，处处连通的电路叫通路。(又叫闭合电路）5、电路的三种状态（2）、断路：当开关未闭合，或电线断裂致使线路在某处断开的电路，叫做断路。又叫（开路）??（3）、短路：直接用导线把电源或用电器两端连接起来。　　请画出以下电路的电路图。练一练　　1．请分析如下电路图，指出连错的导线，并改正。练一练　　2．请分析如下电路图，指出连错的导线，并改正。练一练祝同学们学习进步！再见
