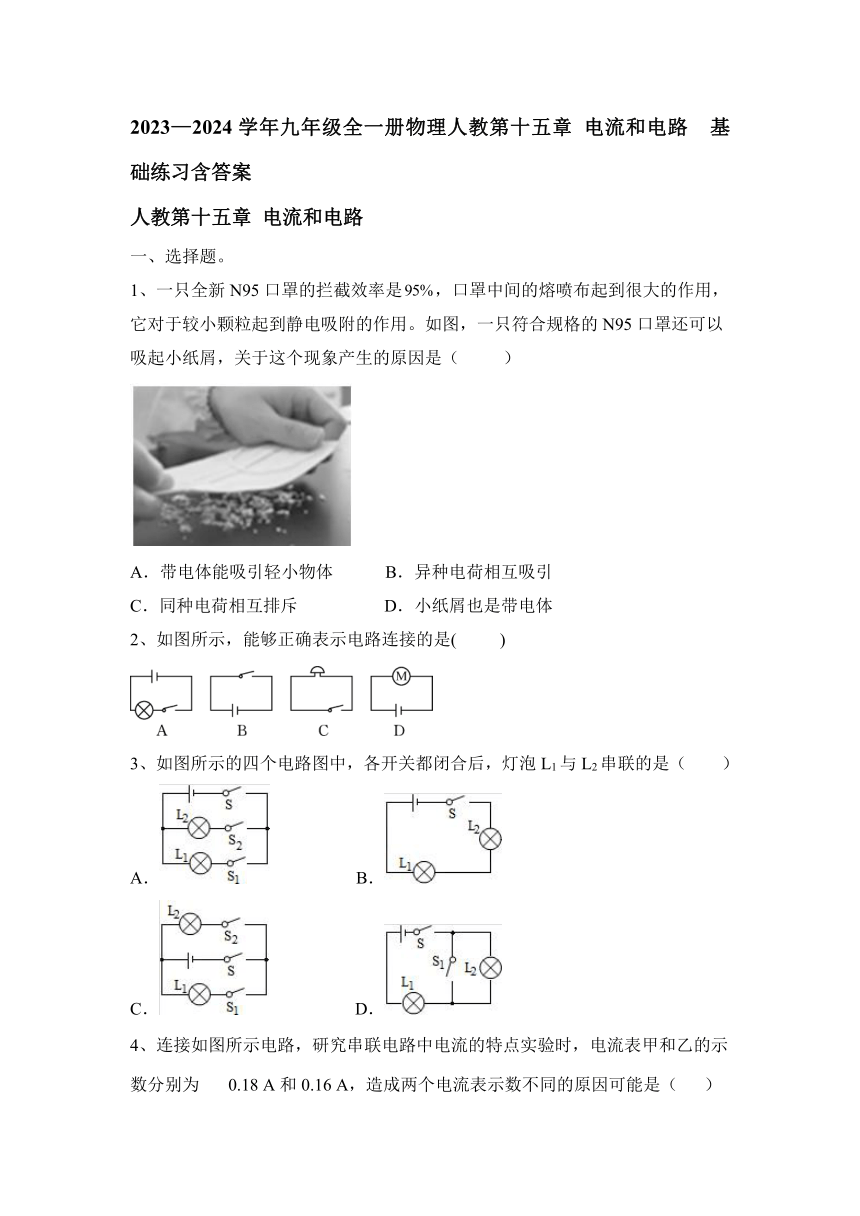

2023—2024学年九年级全一册物理人教第十五章 电流和电路 基础练习含答案
人教第十五章 电流和电路
一、选择题。
1、一只全新N95口罩的拦截效率是，口罩中间的熔喷布起到很大的作用，它对于较小颗粒起到静电吸附的作用。如图，一只符合规格的N95口罩还可以吸起小纸屑，关于这个现象产生的原因是（ ）
A．带电体能吸引轻小物体 B．异种电荷相互吸引
C．同种电荷相互排斥 D．小纸屑也是带电体
2、如图所示，能够正确表示电路连接的是( )
3、如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（　　）
A． B．
C． D．

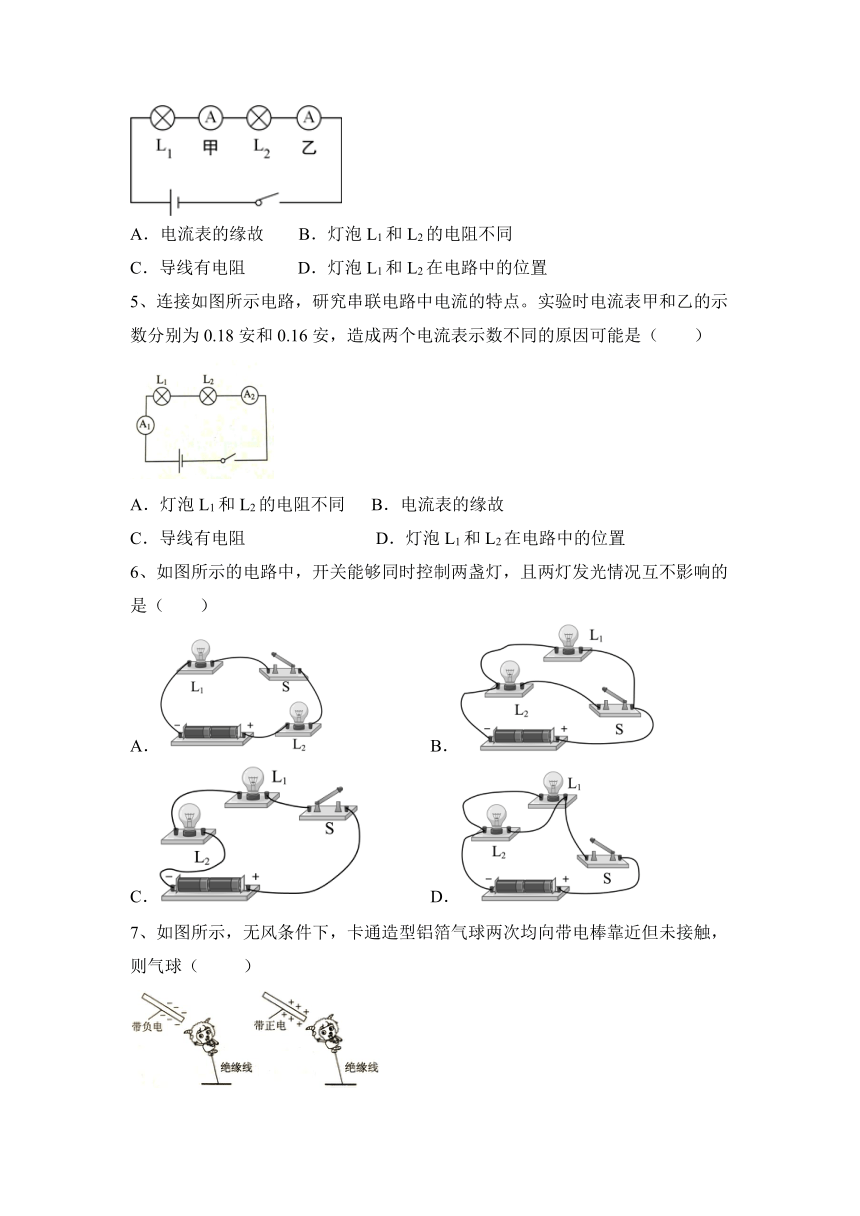

4、连接如图所示电路，研究串联电路中电流的特点实验时，电流表甲和乙的示数分别为0.18 A和0.16 A，造成两个电流表示数不同的原因可能是（ ）
A．电流表的缘故 B．灯泡L1和L2的电阻不同
C．导线有电阻 D．灯泡L1和L2在电路中的位置
5、连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（ ）
A．灯泡L1和L2的电阻不同 B．电流表的缘故
C．导线有电阻 D．灯泡L1和L2在电路中的位置
6、如图所示的电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的是（　　）
A． B．
C． D．

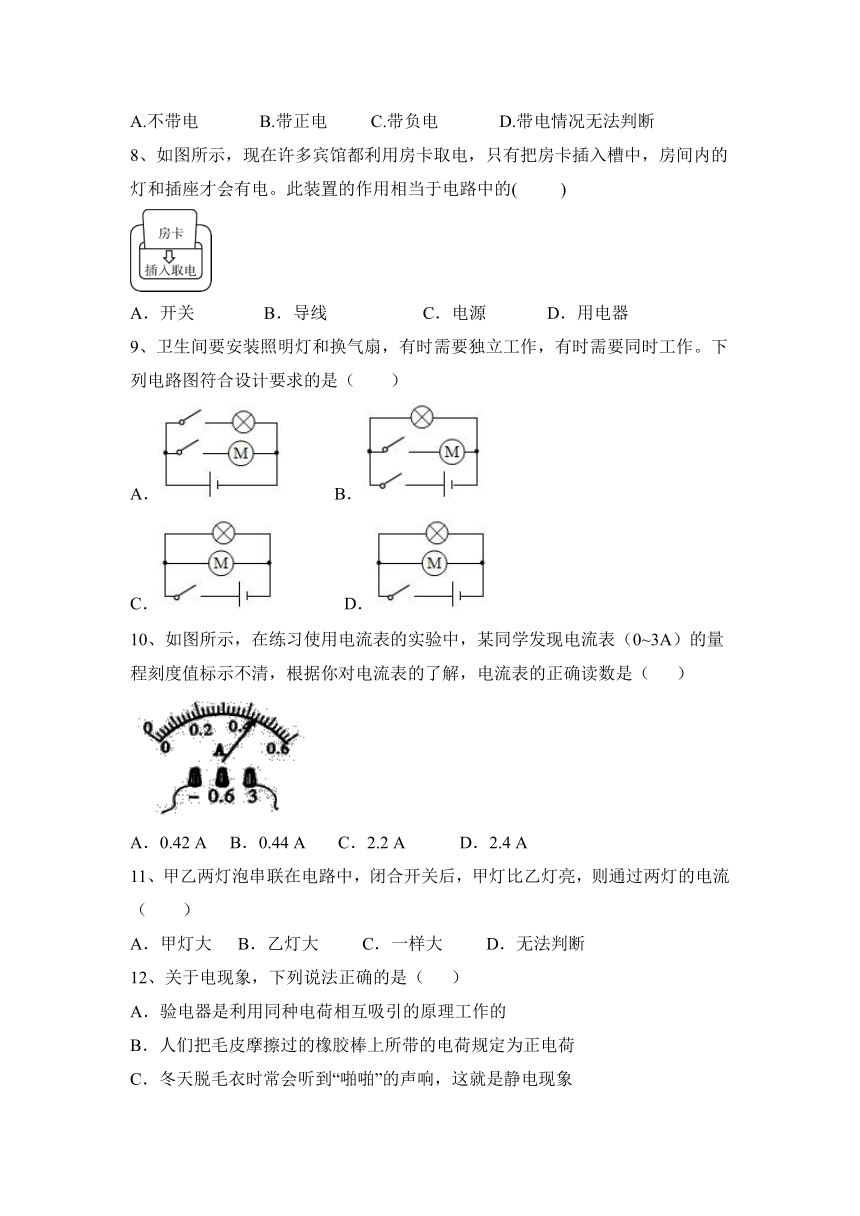

7、如图所示，无风条件下，卡通造型铝箔气球两次均向带电棒靠近但未接触，则气球（ ）
A.不带电 B.带正电 C.带负电 D.带电情况无法判断
8、如图所示，现在许多宾馆都利用房卡取电，只有把房卡插入槽中，房间内的灯和插座才会有电。此装置的作用相当于电路中的( )
A．开关 B．导线 C．电源 D．用电器
9、卫生间要安装照明灯和换气扇，有时需要独立工作，有时需要同时工作。下列电路图符合设计要求的是（　　）
A． B．
C． D．
10、如图所示，在练习使用电流表的实验中，某同学发现电流表（0~3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（ ）
A．0.42 A B．0.44 A C．2.2 A D．2.4 A
11、甲乙两灯泡串联在电路中，闭合开关后，甲灯比乙灯亮，则通过两灯的电流（ ）
A．甲灯大 B．乙灯大 C．一样大 D．无法判断
12、关于电现象，下列说法正确的是（ ）
A．验电器是利用同种电荷相互吸引的原理工作的
B．人们把毛皮摩擦过的橡胶棒上所带的电荷规定为正电荷
C．冬天脱毛衣时常会听到“啪啪”的声响，这就是静电现象
D．摩擦起电的实质是通过摩擦创造了电荷

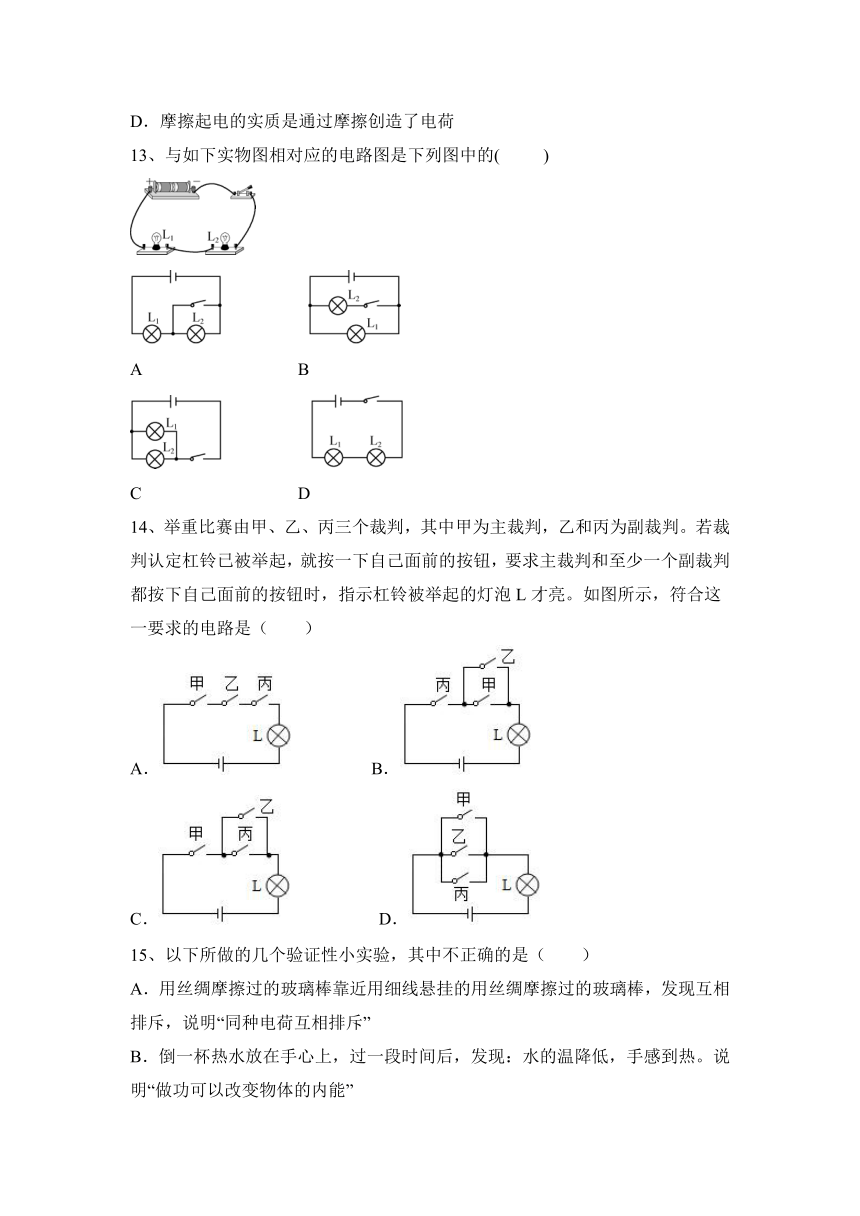

13、与如下实物图相对应的电路图是下列图中的( )
A B
C D
14、举重比赛由甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己面前的按钮，要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮。如图所示，符合这一要求的电路是（　　）
A． B．
C． D．
15、以下所做的几个验证性小实验，其中不正确的是（ ）
A．用丝绸摩擦过的玻璃棒靠近用细线悬挂的用丝绸摩擦过的玻璃棒，发现互相排斥，说明“同种电荷互相排斥”
B．倒一杯热水放在手心上，过一段时间后，发现：水的温降低，手感到热。说明“做功可以改变物体的内能”
C．将灯L1、L2串联起来接在电池组正、负两极上，闭合开关，两灯都亮了，将其中任何一只钉摘掉，发现另一只灯都不亮，由此证明串联电路各用电器间相互影响
D．双手互搓感到发热，说明做功可以改变物体的内能
16、两灯泡串联在电源上，其中一个灯泡较亮些，下列说法正确的是（ ）
A．较亮的灯泡上的电流强度大 B．较暗的灯泡上的电流强度大
C．两灯上的电流一样大 D．无法判断，以上说法都可能对
二、填空题。
17、如图甲所示，将用丝绸摩擦过的玻璃棒靠近碎纸屑，发现______，说明摩擦起电，带电体能______；用手不停地捋图乙中塑料细丝，会越捋越______（选填“蓬松”或“靠拢”）。
18、指出下列电路图的错误：
① ________ ②________ ③________
19、如图所示，闭合开关S1、S2，灯泡L1、L2 (填“串联”或“并联”)，再断开开关S1，小灯泡L1 ，小灯泡L2 (后两空填“发光”或“不发光”)．
20、电流通常用字母_______表示，在国际单位制中，电流的单位是____，简称____，符号是____ 。
21、市场上出售的一种装饰用小彩灯，经常被用来装饰房间，以烘托欢乐的气氛。有一种节日彩灯上串联着20只小灯泡，如果电源插头处电流为0.15安，那么通过每只小灯泡的电流是________A。
22、如图所示为宾馆房间的取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的___________。给充电宝充电时，充电宝相当于简单电路中的___________；充电宝给手机充电时，充电宝相当于简单电路中的___________。
三、作图题。
23、根据图所示的电路，在方框内画出对应的电路图，并在图中标出 S、S1、L1、L2
四、实验题。
24、电学课上，老师曾讲过“开关的作用”，激发了小兰等同学对开关的控制作用的探究。小兰找来两只相同的小灯泡，装有两节干电池的电池盒，开关一只，导线若干。针对一只开关同时控制两盏电灯通断的情况画出电路图，如图所示。按图示电路探究了开关的控制作用。
请你思考回答问题：
按图　 　连接电路，开关闭合后，灯泡要亮一些。拧去一个小灯泡另一个小灯泡仍能继续发光，是按　 　图组成的电路。小兰发现学校教室里，也是一只开关控制两盏日光灯，教室里的日光灯采用的是　 　图所示的连接方法。（填“甲”或“乙”）
25、在探究并联电路干路电流与各支路电流的关系时，初三一班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个并联起来接在相同电源上，组成如图所示的电路，然后把一个电流表分别接入电路中A、B、C处测量电流，并记录数据。
（1）小张同学测量时，闭合开关，发现电流表指针如图甲所示，电流表连接存在的错误是_______________。
（2）小李将电流表接在A处，闭合开关，电流表示数如图乙所示，为了测量结果准确，她应该断开开关，______________________________，重新进行试验。
（3）老师收集到几个组的数据如表：
组别 L1规格 L2规格 IA/A IB/A IC/A
1 甲 甲 0.12 0.12 0.23
2 乙 丙 0.15 0.20 0.35
3 甲 丁 0.12 0.14 0.26
4 甲 丁 0.16 0.18 0.30
对于测量数据的相关分析，以下说法正确的是____________。
A．第1组数据没有测量误差
B．分析多组数据是为了减小误差
C．第4组数据的偏差可能是电流表未调零引起的
（4）并联电路电流的关系是___________________________。
四、计算类综合题。
26、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
2023—2024学年九年级全一册物理人教第十五章 电流和电路 基础练习含答案
人教第十五章 电流和电路
一、选择题。
1、一只全新N95口罩的拦截效率是，口罩中间的熔喷布起到很大的作用，它对于较小颗粒起到静电吸附的作用。如图，一只符合规格的N95口罩还可以吸起小纸屑，关于这个现象产生的原因是（ ）
A．带电体能吸引轻小物体 B．异种电荷相互吸引
C．同种电荷相互排斥 D．小纸屑也是带电体
【答案】A
2、如图所示，能够正确表示电路连接的是( )
【答案】A
3、如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（　　）
A． B．
C． D．
【答案】B
4、连接如图所示电路，研究串联电路中电流的特点实验时，电流表甲和乙的示数分别为0.18 A和0.16 A，造成两个电流表示数不同的原因可能是（ ）
A．电流表的缘故 B．灯泡L1和L2的电阻不同
C．导线有电阻 D．灯泡L1和L2在电路中的位置
【答案】A
5、连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（ ）
A．灯泡L1和L2的电阻不同 B．电流表的缘故
C．导线有电阻 D．灯泡L1和L2在电路中的位置
【答案】B
6、如图所示的电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的是（　　）
A． B．
C． D．
【答案】D
7、如图所示，无风条件下，卡通造型铝箔气球两次均向带电棒靠近但未接触，则气球（ ）
A.不带电 B.带正电 C.带负电 D.带电情况无法判断
【答案】A
8、如图所示，现在许多宾馆都利用房卡取电，只有把房卡插入槽中，房间内的灯和插座才会有电。此装置的作用相当于电路中的( )
A．开关 B．导线 C．电源 D．用电器
【答案】A
9、卫生间要安装照明灯和换气扇，有时需要独立工作，有时需要同时工作。下列电路图符合设计要求的是（　　）
A． B．
C． D．
【答案】A
10、如图所示，在练习使用电流表的实验中，某同学发现电流表（0~3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（ ）
A．0.42 A B．0.44 A C．2.2 A D．2.4 A
【答案】C
11、甲乙两灯泡串联在电路中，闭合开关后，甲灯比乙灯亮，则通过两灯的电流（ ）
A．甲灯大 B．乙灯大 C．一样大 D．无法判断
【答案】C
12、关于电现象，下列说法正确的是（ ）
A．验电器是利用同种电荷相互吸引的原理工作的
B．人们把毛皮摩擦过的橡胶棒上所带的电荷规定为正电荷
C．冬天脱毛衣时常会听到“啪啪”的声响，这就是静电现象
D．摩擦起电的实质是通过摩擦创造了电荷
【答案】C
13、与如下实物图相对应的电路图是下列图中的( )
A B
C D
【答案】D
14、举重比赛由甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己面前的按钮，要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮。如图所示，符合这一要求的电路是（　　）
A． B．
C． D．
【答案】C
15、以下所做的几个验证性小实验，其中不正确的是（ ）
A．用丝绸摩擦过的玻璃棒靠近用细线悬挂的用丝绸摩擦过的玻璃棒，发现互相排斥，说明“同种电荷互相排斥”
B．倒一杯热水放在手心上，过一段时间后，发现：水的温降低，手感到热。说明“做功可以改变物体的内能”
C．将灯L1、L2串联起来接在电池组正、负两极上，闭合开关，两灯都亮了，将其中任何一只钉摘掉，发现另一只灯都不亮，由此证明串联电路各用电器间相互影响
D．双手互搓感到发热，说明做功可以改变物体的内能
【答案】B
16、两灯泡串联在电源上，其中一个灯泡较亮些，下列说法正确的是（ ）
A．较亮的灯泡上的电流强度大 B．较暗的灯泡上的电流强度大
C．两灯上的电流一样大 D．无法判断，以上说法都可能对
【答案】C
二、填空题。
17、如图甲所示，将用丝绸摩擦过的玻璃棒靠近碎纸屑，发现______，说明摩擦起电，带电体能______；用手不停地捋图乙中塑料细丝，会越捋越______（选填“蓬松”或“靠拢”）。
【答案】玻璃棒吸引碎纸屑 吸引轻小物体 蓬松
18、指出下列电路图的错误：
① ________ ②________ ③________
【答案】没有电源 电池连接错误 电源短路
19、如图所示，闭合开关S1、S2，灯泡L1、L2 (填“串联”或“并联”)，再断开开关S1，小灯泡L1 ，小灯泡L2 (后两空填“发光”或“不发光”)．
【答案】并联 发光 不发光
20、电流通常用字母_______表示，在国际单位制中，电流的单位是____，简称____，符号是____ 。
【答案】I；安培；安；A
21、市场上出售的一种装饰用小彩灯，经常被用来装饰房间，以烘托欢乐的气氛。有一种节日彩灯上串联着20只小灯泡，如果电源插头处电流为0.15安，那么通过每只小灯泡的电流是________A。
【答案】0.15
22、如图所示为宾馆房间的取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的___________。给充电宝充电时，充电宝相当于简单电路中的___________；充电宝给手机充电时，充电宝相当于简单电路中的___________。
【答案】开关 用电器 电源
三、作图题。
23、根据图所示的电路，在方框内画出对应的电路图，并在图中标出 S、S1、L1、L2
【答案】如图所示：
四、实验题。
24、电学课上，老师曾讲过“开关的作用”，激发了小兰等同学对开关的控制作用的探究。小兰找来两只相同的小灯泡，装有两节干电池的电池盒，开关一只，导线若干。针对一只开关同时控制两盏电灯通断的情况画出电路图，如图所示。按图示电路探究了开关的控制作用。
请你思考回答问题：
按图　 　连接电路，开关闭合后，灯泡要亮一些。拧去一个小灯泡另一个小灯泡仍能继续发光，是按　 　图组成的电路。小兰发现学校教室里，也是一只开关控制两盏日光灯，教室里的日光灯采用的是　 　图所示的连接方法。（填“甲”或“乙”）
【答案】（1）乙；乙； （2）乙。
25、在探究并联电路干路电流与各支路电流的关系时，初三一班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个并联起来接在相同电源上，组成如图所示的电路，然后把一个电流表分别接入电路中A、B、C处测量电流，并记录数据。
（1）小张同学测量时，闭合开关，发现电流表指针如图甲所示，电流表连接存在的错误是_______________。
（2）小李将电流表接在A处，闭合开关，电流表示数如图乙所示，为了测量结果准确，她应该断开开关，______________________________，重新进行试验。
（3）老师收集到几个组的数据如表：
组别 L1规格 L2规格 IA/A IB/A IC/A
1 甲 甲 0.12 0.12 0.23
2 乙 丙 0.15 0.20 0.35
3 甲 丁 0.12 0.14 0.26
4 甲 丁 0.16 0.18 0.30
对于测量数据的相关分析，以下说法正确的是____________。
A．第1组数据没有测量误差
B．分析多组数据是为了减小误差
C．第4组数据的偏差可能是电流表未调零引起的
（4）并联电路电流的关系是___________________________。
【答案】电流表的接线柱接反了
换电流表的小量程 C IC=IA+IB（文字表达也可）
四、计算类综合题。
26、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
【答案】（1）通过灯L1的电流为1.2 A
（2）通过L2的电流为0.3 A
（3）电流表A1的示数将变小
