从三个方向看

课件17张PPT。3.4从三个方向看 欢迎各位老师
的莅临指导！从不同的方向可以看出跳水运动员的姿势是否标准从不同的角度看一看桌上的杯子,
想一想,你看的图形一样吗?

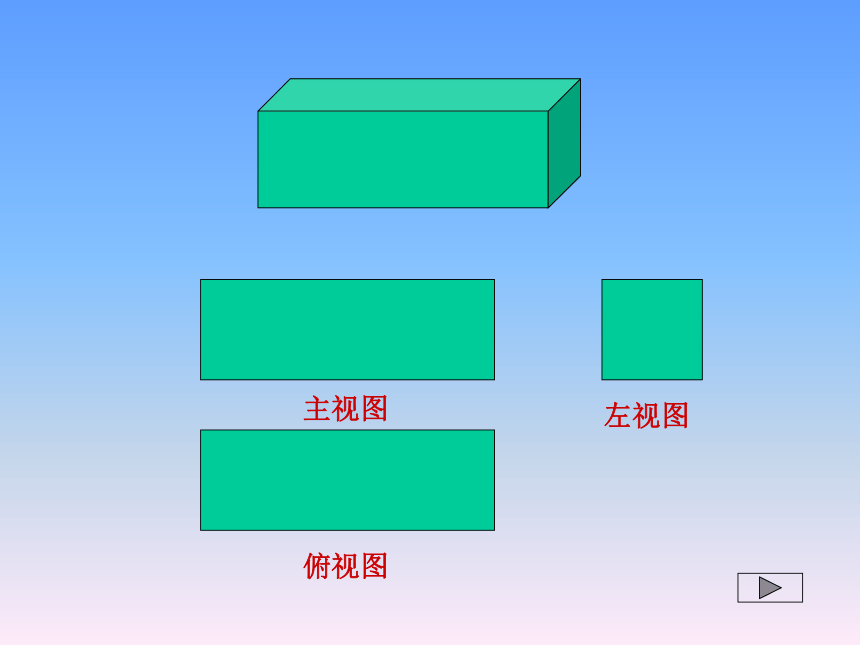

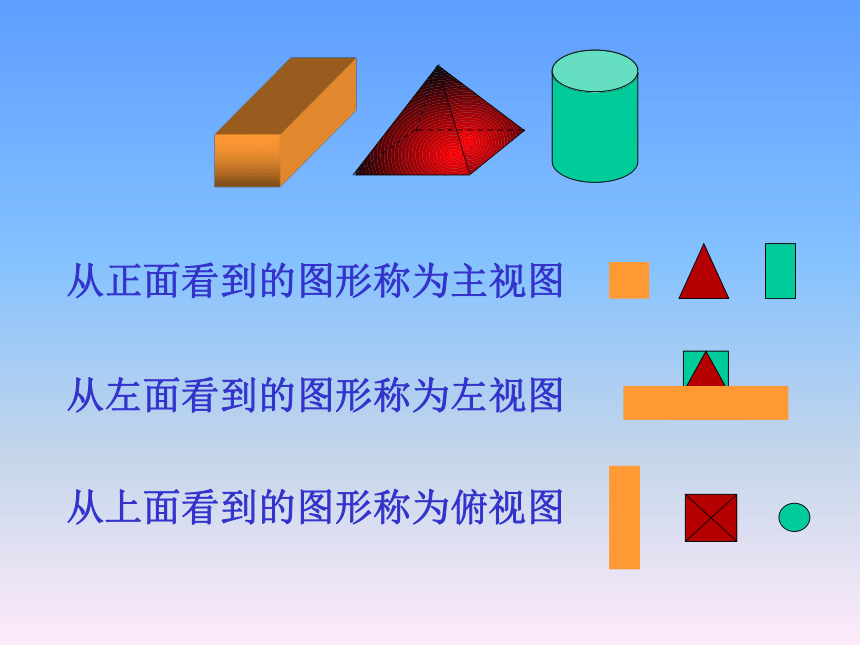

从正面看到的图形称为主视图从左面看到的图形称为左视图从上面看到的图形称为俯视图主视图左视图俯视图习惯性三视图按“主视图在左、左视图在右、俯视图在下”的顺序排放这样排放有什么好处?
能看出三个视图有什么关系?思考三个视图的关系是:主俯长相等
主左高相等
俯左宽相等主视图:左视图:俯视图:试一试你能画出圆柱的三视图吗?主视图左视图俯视图 五个小立方块还能搭出其他的几何体吗？试试看！并画出它的三视图！活动：看一看，比一比，哪一个同学做得好！通过本节课的学习你有什么体会?小结 1.从不同方向看同一物体的感受不一样,结果不一样;2.经历从空间物体到立体图形的抽象过程,体会立体图形与平面图形的关系;3.会画正方体及简单组合体的三视图.课本99页第2题.布置作业
