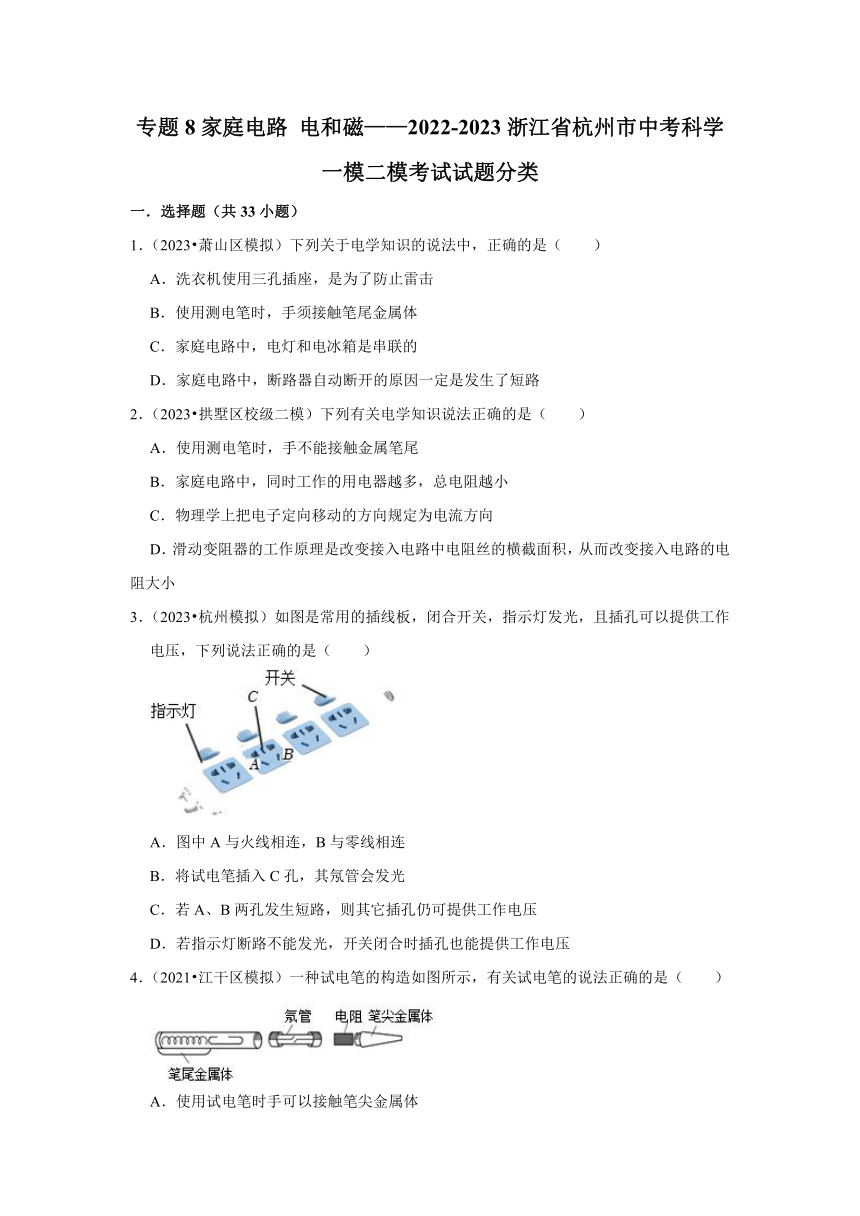

专题8家庭电路 电和磁——2022-2023浙江省杭州市中考科学一模二模考试试题分类
一．选择题（共33小题）
1．（2023 萧山区模拟）下列关于电学知识的说法中，正确的是（ ）
A．洗衣机使用三孔插座，是为了防止雷击
B．使用测电笔时，手须接触笔尾金属体
C．家庭电路中，电灯和电冰箱是串联的
D．家庭电路中，断路器自动断开的原因一定是发生了短路
2．（2023 拱墅区校级二模）下列有关电学知识说法正确的是（ ）
A．使用测电笔时，手不能接触金属笔尾
B．家庭电路中，同时工作的用电器越多，总电阻越小
C．物理学上把电子定向移动的方向规定为电流方向
D．滑动变阻器的工作原理是改变接入电路中电阻丝的横截面积，从而改变接入电路的电阻大小
3．（2023 杭州模拟）如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是（ ）
A．图中A与火线相连，B与零线相连
B．将试电笔插入C孔，其氖管会发光
C．若A、B两孔发生短路，则其它插孔仍可提供工作电压
D．若指示灯断路不能发光，开关闭合时插孔也能提供工作电压
4．（2021 江干区模拟）一种试电笔的构造如图所示，有关试电笔的说法正确的是（ ）
A．使用试电笔时手可以接触笔尖金属体
B．使用试电笔时手需要接触笔尾金属体
C．试电笔中的电阻可以用实验室中20Ω的电阻代替
D．使用试电笔时为了保证安全，不能有电流通过人体

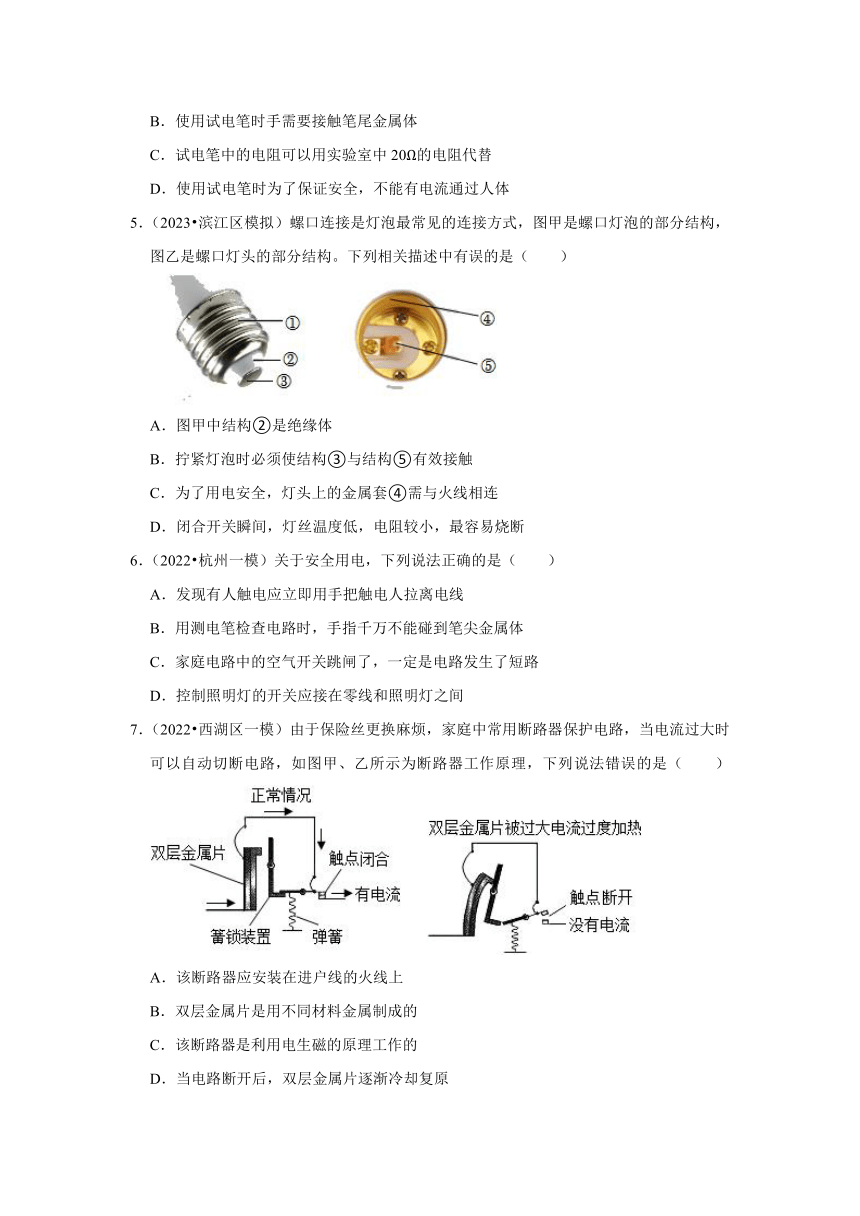

5．（2023 滨江区模拟）螺口连接是灯泡最常见的连接方式，图甲是螺口灯泡的部分结构，图乙是螺口灯头的部分结构。下列相关描述中有误的是（ ）
A．图甲中结构②是绝缘体
B．拧紧灯泡时必须使结构③与结构⑤有效接触
C．为了用电安全，灯头上的金属套④需与火线相连
D．闭合开关瞬间，灯丝温度低，电阻较小，最容易烧断
6．（2022 杭州一模）关于安全用电，下列说法正确的是（ ）
A．发现有人触电应立即用手把触电人拉离电线
B．用测电笔检查电路时，手指千万不能碰到笔尖金属体
C．家庭电路中的空气开关跳闸了，一定是电路发生了短路
D．控制照明灯的开关应接在零线和照明灯之间
7．（2022 西湖区一模）由于保险丝更换麻烦，家庭中常用断路器保护电路，当电流过大时可以自动切断电路，如图甲、乙所示为断路器工作原理，下列说法错误的是（ ）
A．该断路器应安装在进户线的火线上
B．双层金属片是用不同材料金属制成的
C．该断路器是利用电生磁的原理工作的
D．当电路断开后，双层金属片逐渐冷却复原

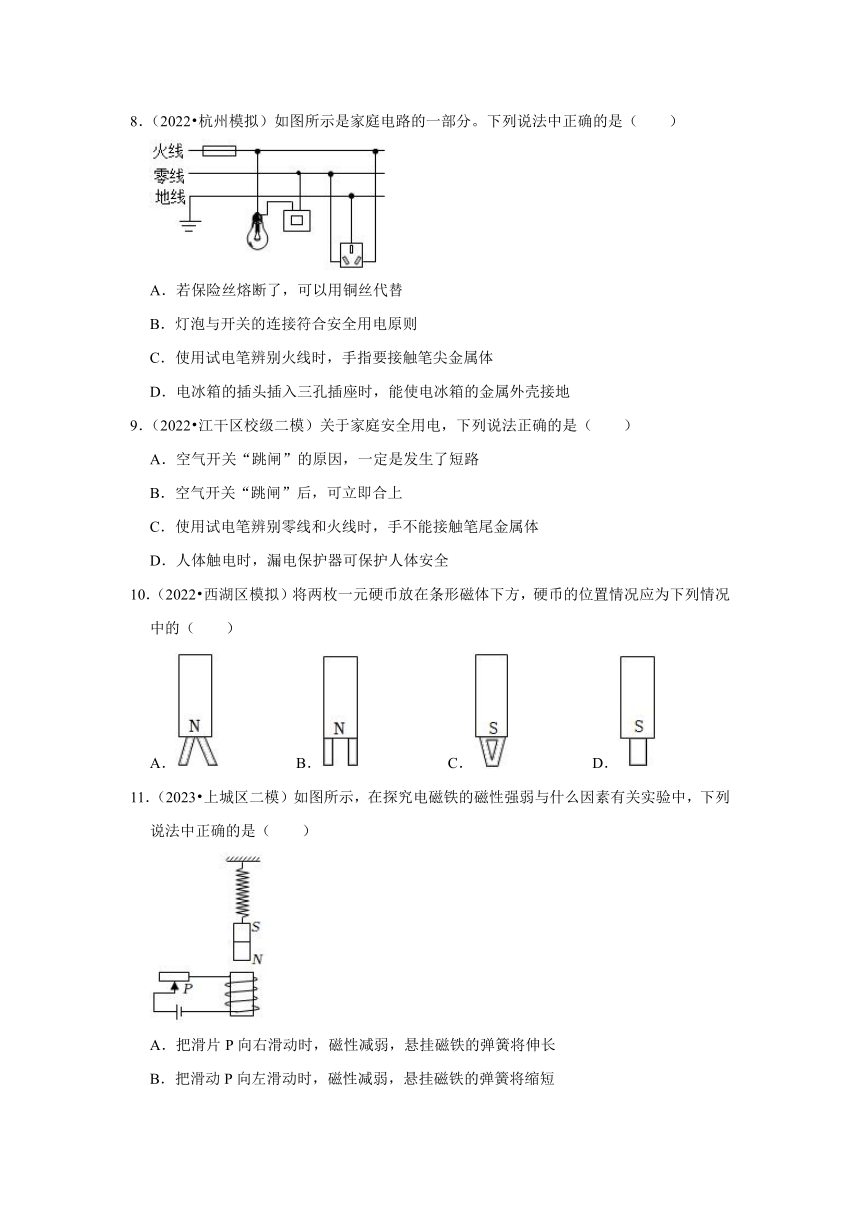

8．（2022 杭州模拟）如图所示是家庭电路的一部分。下列说法中正确的是（ ）
A．若保险丝熔断了，可以用铜丝代替
B．灯泡与开关的连接符合安全用电原则
C．使用试电笔辨别火线时，手指要接触笔尖金属体
D．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
9．（2022 江干区校级二模）关于家庭安全用电，下列说法正确的是（ ）
A．空气开关“跳闸”的原因，一定是发生了短路
B．空气开关“跳闸”后，可立即合上
C．使用试电笔辨别零线和火线时，手不能接触笔尾金属体
D．人体触电时，漏电保护器可保护人体安全
10．（2022 西湖区模拟）将两枚一元硬币放在条形磁体下方，硬币的位置情况应为下列情况中的（ ）
A． B． C． D．
11．（2023 上城区二模）如图所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是（ ）
A．把滑片P向右滑动时，磁性减弱，悬挂磁铁的弹簧将伸长
B．把滑动P向左滑动时，磁性减弱，悬挂磁铁的弹簧将缩短
C．若增加线圈匝数，磁性将减弱
D．若改变电流的方向，磁性将增强

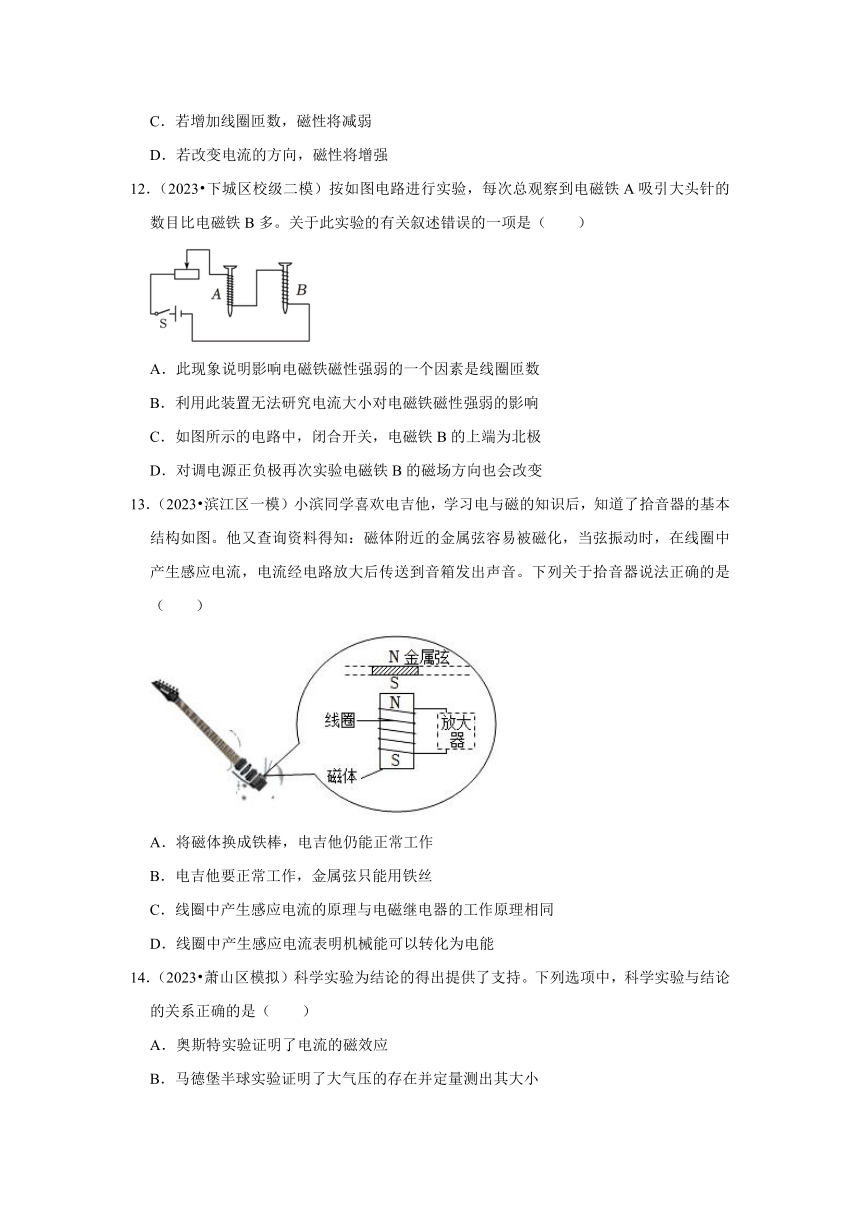

12．（2023 下城区校级二模）按如图电路进行实验，每次总观察到电磁铁A吸引大头针的数目比电磁铁B多。关于此实验的有关叙述错误的一项是（ ）
A．此现象说明影响电磁铁磁性强弱的一个因素是线圈匝数
B．利用此装置无法研究电流大小对电磁铁磁性强弱的影响
C．如图所示的电路中，闭合开关，电磁铁B的上端为北极
D．对调电源正负极再次实验电磁铁B的磁场方向也会改变
13．（2023 滨江区一模）小滨同学喜欢电吉他，学习电与磁的知识后，知道了拾音器的基本结构如图。他又查询资料得知：磁体附近的金属弦容易被磁化，当弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音。下列关于拾音器说法正确的是（ ）
A．将磁体换成铁棒，电吉他仍能正常工作
B．电吉他要正常工作，金属弦只能用铁丝
C．线圈中产生感应电流的原理与电磁继电器的工作原理相同
D．线圈中产生感应电流表明机械能可以转化为电能
14．（2023 萧山区模拟）科学实验为结论的得出提供了支持。下列选项中，科学实验与结论的关系正确的是（ ）
A．奥斯特实验证明了电流的磁效应
B．马德堡半球实验证明了大气压的存在并定量测出其大小
C．卢瑟福的α粒子轰击金属箔实验证明了原子核由质子和中子构成
D．米勒模拟实验证明了地球上的生命是由非生命物质转化的

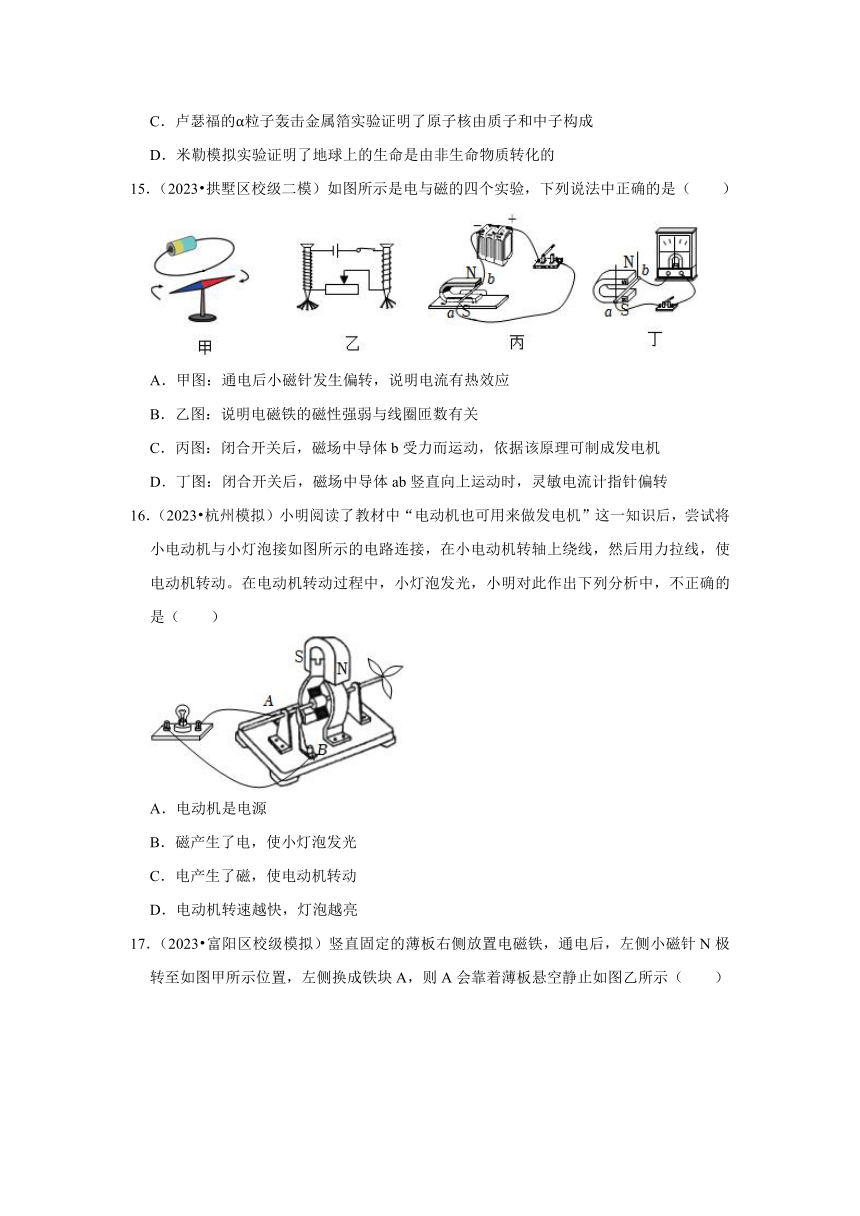

15．（2023 拱墅区校级二模）如图所示是电与磁的四个实验，下列说法中正确的是（ ）
A．甲图：通电后小磁针发生偏转，说明电流有热效应
B．乙图：说明电磁铁的磁性强弱与线圈匝数有关
C．丙图：闭合开关后，磁场中导体b受力而运动，依据该原理可制成发电机
D．丁图：闭合开关后，磁场中导体ab竖直向上运动时，灵敏电流计指针偏转
16．（2023 杭州模拟）小明阅读了教材中“电动机也可用来做发电机”这一知识后，尝试将小电动机与小灯泡接如图所示的电路连接，在小电动机转轴上绕线，然后用力拉线，使电动机转动。在电动机转动过程中，小灯泡发光，小明对此作出下列分析中，不正确的是（ ）
A．电动机是电源
B．磁产生了电，使小灯泡发光
C．电产生了磁，使电动机转动
D．电动机转速越快，灯泡越亮
17．（2023 富阳区校级模拟）竖直固定的薄板右侧放置电磁铁，通电后，左侧小磁针N极转至如图甲所示位置，左侧换成铁块A，则A会靠着薄板悬空静止如图乙所示（ ）
A．甲图电磁铁左端为N极
B．乙图增大电流，A所受的摩擦力不变
C．乙图电流反向，电磁铁会排斥A
D．乙图电源断开，A由于惯性会保持静止
18．（2023 萧山区二模）手机无线充电技术逐步成熟。图甲是手机无线充电的示意图，充电底座里的送电线圈接通交流电，从而产生变化的磁场，使手机内的受电线圈中产生一定的电流，完成充电。在图乙中的实验原理与图甲中受电线圈相同的是（ ）
A．A B．B C．C D．D
19．（2023 杭州模拟）如图所示是电与磁的四个实验，下列说法中正确的是（ ）
A．甲图：通电后小磁针发生偏转，说明电流有热效应
B．乙图：说明电磁铁的磁性强弱与电流的大小有关
C．丙图：闭合开关后，磁场中导体ab受力而运动，依据该原理可制成发电机
D．丁图：闭合开关后，磁场中导体ab竖直向上运动时，灵敏电流计指针不偏转
20．（2023 西湖区校级模拟）如图所示，盛水烧杯放置在电磁铁的A端上，烧杯中水面上漂浮着一个空心铁球。当电磁铁磁性的强弱发生改变时，烧杯中的空心铁球会上下浮动。现闭合开关S后，将滑动变阻器的滑片P向右滑动。针对这种情况，下列说法中正确的是（ ）
A．电磁铁A端为S极，烧杯中水面上升
B．电磁铁A端为S极，烧杯中水面下降
C．电磁铁A端为N极，烧杯中水面上升
D．电磁铁A端为N极，烧杯中水面下降
21．（2023 西湖区二模）如图所示，将一辆汽车模型固定在托盘测力计上，在汽车模型的正前方用电扇迎面吹风，模拟汽车行驶时的气流。当无风时，托盘测力计示数为20N；当电风扇吹风时，托盘测力计的示数为15N。据此分析下列说法正确的是（ ）
A．托盘测力计和气流相对于汽车模型是静止的
B．电风扇中电动机的工作原理是电磁感应
C．电风扇水平方向受到空气推力与地面摩擦力是平衡力
D．汽车高速直线行驶与低速时相比，对地面的压力不变
22．（2023 余杭区二模）在研究蹄形磁体周围磁场分布的实验中，将蹄形磁体上面放一块有机玻璃，玻璃上撒一层铁屑，如图所示。轻轻敲打玻璃，可以看到小铁屑有规则地排列起来，关于该实验的过程，下列说法正确的是（ ）
A．轻敲有机玻璃的目的是为增强小铁屑的磁性，便于观察现象
B．利用这些小铁屑就完全可以确定蹄形磁体周围磁场的方向
C．在蹄形磁体周围放置小磁针可以确定磁场的方向，小磁针静止时N极的指向为该点的磁场方向
D．可用小铝屑代替小铁屑进行实验，实验效果一样显著
23．（2023 杭州模拟）小张学习了“电与磁”知识后，设计了如图所示的装置：用导线将磁场中的金属杆ab、cd和光滑金属导轨连接成闭合回路。以下说法正确的是（ ）
A．当左右移动cd时，ab不会运动
B．当左右移动ab时，cd会运动
C．当上下移动右侧磁体时，ab会运动
D．当左右移动cd时，右侧装置工作原理与电动机原理相同
24．（2023 西湖区模拟）图为磁悬浮地球仪。其环形底座内装有金属线圈，通电后相当于电磁铁。利用通电的金属线圈产生磁场与球体中的磁体相互排斥，从而使地球仪悬浮在空中。环形底座的工作原理是（ ）
A．电磁感应 B．电流的磁效应
C．电流的热效应 D．磁场对电流的作用
25．（2023 余杭区一模）夜间广场上，孩子们喜欢骑着能发光的滑板车追逐、嬉戏。如图所示，当孩子们骑上滑板车时，车轮转动，车轮边缘的LED灯闪闪发光，有关滑板车的说法正确的是（ ）
A．滑板车工作的原理是通电导体在磁场中受力转动
B．滑板车在滑行的过程中是电能转换成机械能
C．人的重力和地面对滑板车的力是一对相互作用力
D．滑板车滑行能使LED灯发光的原理是电磁感应
26．（2023 滨江区模拟）如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。线圈中电流越大，指针偏转角度就越大。关于该现象，下列说法正确的是（ ）
A．该电流表是利用电磁感应原理工作的
B．线圈中电流越大，其所受磁场力就越大
C．改变线圈中的电流方向，指针的偏转方向不会改变
D．线圈中有电流通过时，把机械能转化为电能
27．（2023 拱墅区校级二模）太阳能路灯在文成得到广泛的应用。白天光线较亮时，利用太阳能电池板给蓄电池充电；傍晚光线较暗时，自动利用蓄电池给LED路灯供电。电路中的光敏电阻R的阻值会随光照强度的增大而减小。下列电路符合太阳能路灯要求的是（ ）
A．
B．
C．
D．
28．（2022 杭州二模）甲、乙两段实心铁导体的电阻值相等，将它们如图所示串联在电路中，通电一段时间后，比较甲、乙导体产热的多少，正确的是（ ）
A．甲导体的产热比乙导体多
B．乙导体的产热比甲导体多
C．甲、乙导体产热相等
D．条件不足，无法判断
29．（2022 杭州二模）如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向左移动，条形磁铁仍静止，下列说法中正确的是（ ）
A．电磁铁左端是S极
B．条形磁铁受到的摩擦力方向向右，逐渐减小
C．条形磁铁受到的摩擦力方向向左，逐渐增大
D．条形磁铁受到一对平衡力的作用
30．（2022 杭州模拟）在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停。如图是小吴设计的自动控制电路图，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方。当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2（ ）
A．都是红灯 B．都是绿灯
C．分别是红灯、绿灯 D．分别是绿灯、红灯
31．（2022 杭州二模）有甲、乙两根完全相同的条形磁体，它们的一端都吸引着相同的铁钉。保持甲静止，让乙的N极慢慢靠近并最终接触甲的S极，则最后出现的现象是（ ）
A．两根铁钉都会掉落 B．两根铁钉都不会掉落
C．磁铁甲的铁钉会掉落 D．磁铁乙的铁钉会掉落
32．（2022 临安区一模）如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，电路中滑动变阻器的滑片P逐渐向左移动，条形磁铁从静止到开始运动的过程中，下列说法中正确的是（ ）
A．电磁铁右端是N极
B．静止时，条形磁铁受到的摩擦力方向向左，大小不变
C．运动时，条形磁铁受到的摩擦力方向向左，逐渐变大
D．条形磁铁受到一对平衡力的作用
33．（2022 滨江区二模）要求设计一个电磁限流器，当电路中电流过大时，它能切断电路，并需手动闭合。兴趣小组设计了两个电磁限流器，示意图如下，其中的C、D为动触点。下列说法中正确的是（ ）
A．甲能满足设计要求，乙不能满足设计要求
B．乙能满足设计要求，甲不能满足设计要求
C．甲和乙都能满足设计要求
D．当电路中电流过大时，弹簧1和弹簧2都变短
二．填空题（共7小题）
34．（2023 拱墅区二模）图甲是台灯的实物图，图乙是该台灯的电路图，AB表示台灯插头的两个插脚。
（1）从安全性考虑，台灯插头的插脚A应与丙图中两孔插座的 孔相连（填字母）。
（2）小明将台灯插头插入插座后，闭合台灯开关，台灯不发光。经检查，G点左侧的零线断了，其他元件都完好。此时丙图的开关S断开，用测电笔检测E，F，G各点，氖管发光的是 点。
35．（2023 西湖区校级模拟）电冰箱的制冷德设备上要有蒸发器、空气压缩机和冷凝器三部分，低沸点的制冷剂在其内部的状态与流动方向如图1所示。电冰箱制冷设备的正常工作可使冷冻室保持相当低的温度。回答问题：
（1）电冰箱工作过程中，制冷剂发生的两种物态变化的名称是 。
（2）空气压缩机工作时将电能转化为 能和内能。
（3）冰箱的电源线插头应插入如图2的三孔插座，使冰箱金属外壳通过 （选填“A”“B”或“C”）孔中的导线与大地相连。
36．（2022 上城区一模）正确使用测电笔时，手指不能接触 （选填“笔尖”或“笔尾”）金属体，氖管发光说明此时接触的是 线， （选填“有”或“没有”）电流通过人体。若发现有人触电，在实施救护前，应先采取的措施是 .
37．（2022 杭州二模）在家庭用电的调查研究综合实践活动中，小明观察到家中电能表的表盘如图所示，示数为 kW h，用测电笔检测插座时，发现氖管发光，说明接触的是 线。使用测电笔时，手必须和 （填“笔尖”或“笔尾”）金属电极接触。如图所示是两种硬导线与螺钉压按式接线柱接法（箭头方向表示拧紧螺钉的方向）其中不容易造成接触不良的是 （填“甲”或“乙”）。
38．（2022 西湖区校级二模）逆向思考是提升思维的一种方式，如法拉第从 实验受到启示，逆向思考后提出问题：磁能否产生电？从而发现 原理。电给人类生活带来了极大的方便，了解用电常识对每个人来说都非常重要，对于人体，一般情况下 V以下的电压才是安全的。如图所示，试电笔正确的使用方法是 。（选填“甲”或“乙”）
39．（2023 下城区校级模拟）医生给心脏疾病的患者做手术时，往往要用一种称为“人工心脏泵”的体外装置来代替心脏，如图甲是该装置的示意图，线圈AB固定在用某种金属材料制成的活塞柄上，通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动。活塞简通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启，手术时，还需要利用电磁血流计来检测血流速度和血流量（血流量指单位时间内通过血管横截面的血液体积），其示意图如图乙所示。使用时，将血管放置于两磁极之间，两金属电极a、b与血管壁接触，就会有微弱电流流过仪表显示出血流速度。
（1）当线圈中的电流从A流向B时，螺线管的左边是 （选填“N”或“S”）极，活塞向 （选填“左”或“右”）运动。
（2）人工心脏泵在工作时，血液的流动方向是 （选填“从S1流入、S2流出”或“从S2流入、S1流出”）。血管中有血液流过时，电磁血流计能检测到微弱的电流，试从能量转化的角度分析，这与 的原理相同。
A.发电机 B.电动机 C.电流表 D.电磁继电器
40．（2023 杭州模拟）如图所示，条形磁铁放在水平桌面上，左端的S极正对着电磁铁。线圈中通电后，电磁铁对条形磁铁产生吸引力，则电磁铁中的电流方向是 （填“a→b”或“b→a”）。当电磁铁中的电流不断增大时，条形磁铁一直处于静止状态，则条形磁铁受到的摩擦力 （填“变大”、“不变”或“变小”）。
三．实验探究题（共1小题）
41．（2023 临安区一模）增氧剂CaO2与水反应：试管中先放入CaO2，再加入水，有少量细小气泡冒出。第二天振荡试管仍有少量细小气泡缓慢冒出。
根据资料回答下列问题：
（1）为确保增氧泵正常使用，必须使用 （选填“交流电”或“直流电”）。
（2）当小磁铁被吸引下来后，橡皮碗被压缩，空气被压入水中；当小磁铁弹起后，橡皮帽恢复原来形状，空气被吸进气室。跟气室相连的有两根空气导管，分别为a和b，请根据阀门K1和K2的朝向，分析与外界联通的空气导管为 （选填“a”或“b”）。当小磁铁被吸引时，碗内外气压的大小关系：P1 P0（选填“大于”、“等于”或“小于”）
（3）CaO2与水反应产生的氧气总量并不多，试解释卖家仍使用它的原因 。
参考答案与试题解析
一．选择题（共33小题）
1．【解答】解：A、洗衣机使用三孔插座主要是为了防止因外壳漏电发生触电事故，不是为了防止雷击，故A错误；
B、使用测电笔时人手必须接触笔尾的金属体，不能接触笔尖金属体，故B正确；
C、家庭电路中的电灯、电冰箱、电视机等用电器工作时，互不影响，因此它们是并联在电路中，故C错误；
D、空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过大，故D错误。
故选：B。
2．【解答】解：A、使用测电笔时，手必须接触金属笔尾才会构成通路，故A错误；
B、家庭电路中，各个用电器是并联的，同时工作的用电器越多，总电阻越小，故B正确；
C、物理学中规定正电荷定向移动的方向为电流的方向，故C错误；
D、滑动变阻器的工作原理是改变接入电路中电阻丝的长度来改变电阻的，故D错误。
故选：B。
3．【解答】解：A．三孔插座的接法是左零右火上接地，所以图中A与零线相连，B与火线相连，故A错误；
B．插线板插孔C与地线连接，将试电笔插入C孔，其氖管不会发光，故B错误；
C．图中各插孔是并联的，所以A、B两孔发生短路，插座就会短路，其它插孔不能提供工作电压，故C错误；
D．指示灯与各个插孔之间是并联的，所以指示灯断路，不影响其他插孔，开关闭合时插孔也能提供工作电压，故D正确。
故选：D。
4．【解答】解：AB、手不要接触试电笔前端的金属体，必须接触试电笔末端的金属体，使电源和大地之间形成通路，故A错误，B正确；
CD、在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，故C、D错误。
故选：B。
5．【解答】解：A、图甲中①和③分别接火线和零线，因此它们之间必须是绝缘的，故图中②是绝缘体，故A正确；
B、拧紧灯泡时结构③的金属点与结构⑤的弹簧片有效接触，才能与火线有效连接，故B正确；
C、为了用电安全，灯头上的金属套④需与零线相连，故C错误；
D、闭合开关瞬间，灯丝温度低，电阻较小，在电压一定时，瞬间电流大，灯丝最容易烧断，故D正确。
故选：C。
6．【解答】解：A、发现有人触电不能用手接触触电人，应用干木棒将电线挑开，故A错误；
B、用测电笔检查电路时，不能碰到笔尖金属体，否则会发生触电，故B正确；
C、家庭电路中的空气开关跳闸了，可能是电路短路或电路中电流过大，故C错误；
D、控制照明灯的开关应接在火线和照明灯之间，从而防止触电事故的发生，故D错误。
故选：B。
7．【解答】解：
A、为了用电的安全，该断路器应安装在进户线的火线上，故A正确；
B、双层金属片的膨胀系数不同，所以是用不同材料金属制成的，故B正确；
C、断路器工作工作原理是不同材料的膨胀系数不同，故C错误；
D、当电路断开后，电路中无电流，双层金属片逐渐冷却复原，故D正确。
故选：C。
8．【解答】解：
A、保险丝是用熔点低的材料制成的，而铜的熔点高，不能及时熔断，故A错误；
B、在家庭电路中，开关应接在灯泡与火线之间，故B错误；
C、在使用试电笔时，应用手接触笔尾的金属体，用笔尖接触导线，手指不能碰到笔尖的金属体，故C错误；
D、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电发生触电事故，故D正确。
故选：D。
9．【解答】解：
A、家庭电路中的空气开关跳闸，原因有两个，短路或用电器的总电功率过大。故A错误；
B、因为电路有短路或漏电现象，空气开关才跳闸，所以应先检修，检查没有问题后再使空气开关复位。故B错误；
C、使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光。故C错误；
D、当有人触电时，会有一部分电流经火线、人体流入大地，此时火线和零线中的电流大小不同，漏电保护器能检测出“漏电了”，从而迅速切断电路，起到保护作用。故D正确。
故选：D。
10．【解答】解：
当两个硬币都放在磁体的N极时，会被磁体磁化，硬币也具有N极和S极，由于异名磁极相互吸引，因此两个硬币的S极会吸引在磁体的N极上，两个硬币的下侧都为N极；
由于同名磁极相互排斥，两个硬币的下侧会张开，故A正确，BCD错误。
故选：A。
11．【解答】解：
AB、滑片左移，电路中的电阻变大，电流变小，电磁铁的磁性会变弱；根据安培定则可知，电磁铁的上端为S极，异名磁极相互吸引，电磁铁的磁性变弱，吸引力变小，悬挂磁铁的弹簧将缩短，故A错误，B正确；
C、增加线圈匝数，磁性将增强，故C错误；
D、改变电流的方向，只能改变其极性，不能改变其磁性的强弱，故D错误。
故选：B。
12．【解答】解：A、由图知，A、B两电磁铁串联，所以通过A、B两电磁铁的电流相等；A的线圈匝数明显比B的线圈匝数多，实验观察到电磁铁A吸引大头针的数目比乙多，所以此实验说明电磁铁的磁性强弱与线圈匝数有关，故A正确；
B、对同一个电磁铁A（或B）分析，通过调节滑动变阻器滑片位置，改变电路电流，可以发现电磁铁A（或B）每次吸引的大头针数量不同，由此利用此装置可以研究电流大小对电磁铁磁性强弱的影响，故B错误；
C、由图知，电流从螺线管的上端流入、下端流出，根据安培定则可知，电磁铁B的上端为北极，故C正确；
D、对调电源正负极，则电磁铁线圈中的电流方向发生改变，则再次实验电磁铁B的磁场方向也会改变，故D正确。
故选：B。
13．【解答】解：A、将磁体换成铁棒，就没有磁场，振弦不能切割磁感线产生电流，电吉他将不能正常工作，故A错误；
B、铁、钴、镍等物质都可以被磁化，选用能被磁化的物质做弦，电吉他仍能正常工作，故B错误；
C、电磁继电器是利用电流的磁效应来工作的，故C错误；
D、线圈中产生感应电流的原理是电磁感应现象，表明机械能可以转化为电能，故D正确。
故选：D。
14．【解答】解：A、奥斯特实验说明通电导体周围存在着磁场，证明了电流的磁效应，故A正确；
B、世界著名的马德堡半球实验证明大气压强的存在，但不能测出大气压的大小，故B错误；
C、卢瑟福的α粒子轰击金属箔实验证明了原子核质量较大，原子内部空间较大，但不能证明原子核由质子和中子构成，故C错误；
D、米勒模拟实验支持了生命物质可由非生命物质转化的可能，故D错误。
故选：A。
15．【解答】解：A、甲图是奥斯特实验，导线触及电源后，电路中有电流，小磁针将发生偏转，说明电流周围有磁场，属于电流的磁效应，故A错误；
B、乙图中两个电磁铁串联，通过的电流相同；线圈匝数不同，吸起大头针的数量不同，说明电磁铁磁性强弱与线圈匝数有关，故B正确；
C、丙图中有电源，闭合开关后，通电导体在磁场中受力而运动，依据该实验原理可制成电动机，故C错误；
D、丁图中磁场中导体ab竖直向上运动时，不切割磁感线，不会产生感应电流，电流计的指针不会偏转，故D错误。
故选：B。
16．【解答】解：由题意知：通过外力使电动机转动，这时的设备就转变成了一个发电机。
A、此时电动机相当于发电机，把机械能转化为电能，即相当于电源，故A正确。
BC、在这个过程中，磁生电，所以灯泡会发光，故B正确，C错误；
D、此时的设备是发电机，即电机转动越快，产生的电流就越强，灯泡就越亮，故D正确。
故选：C。
17．【解答】解：A、根据磁极间的相互作用规律可知，与小磁针的N极相互吸引一端为电磁铁的S极，即甲图电磁铁左端为S极，故A错误；
B、由图乙可知，A会靠着薄板悬空静止，此时A受到竖直向下的重力和竖直向上的摩擦力，根据二力平衡的知识可知，此时摩擦力与重力是一对平衡力，摩擦力大小始终与A重力相等，因此增大电流，增强磁性，A所受的摩擦力不变，故B正确；
C、电磁铁吸引铁块A是利用了磁体的吸铁性，与磁场的方向无关，因此乙图电流反向，只会改变磁场的方向，不会影响磁体的吸铁性，故C错误；
D、乙图电源断开后，电磁铁失去磁性，铁块会下落，故D错误。
故选：B。
18．【解答】解：手机无线充电技术是利用电磁感应来工作的。
A、该图说明异名磁极相互吸引，与电磁感应原理不同，故A不符合题意；
B、闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应现象，与无线充电的原理相同，故B符合题意；
C、电磁铁的磁性强弱与电流的大小和线圈的匝数有关，电磁铁是利用电流的磁效应来工作的，与电磁感应原理不同，故C不符合题意；
D、奥斯特实验说明通电导体的周围存在磁场，与电磁感应原理不同，故D不符合题意。
故选：B。
19．【解答】解：A．甲图：奥斯特实验，导线触及电源后，电路中有电流，小磁针将发生偏转，说明电流周围有磁场，属于电流的磁效应，故A错误；
B．乙图：两个电磁铁串联在电路中，通过它们的电流大小相等，而两个电磁铁的匝数不同，吸引铁钉的多少也不同，这说明电磁铁的磁性强弱与匝数的多少有关，故B错误；
C．丙图：闭合开关后，磁场中导体b受力而运动，将电能转化为机械能，可制成电动机，故C错误；
D．丁图：闭合开关后，磁场中导体ab竖直向上运动时，没有做切割磁感线运动，故不会产生感应电流，灵敏电流计指针不偏转，故D正确。
故选：D。
20．【解答】解：电流由A流向B，则由右手螺旋定则可知螺线管B端为N极，则A端为S极（南极）；
当滑片向右移动时，滑动变阻器接入电阻增大，则由欧姆定律可知电路中电流减小，则螺线管中的磁性减弱，故小铁球所受磁力减小；小铁球受重力、磁力及浮力，因小球处于静止状态，故向下的磁力与重力之和应等于向上的浮力，因磁力减小，故浮力也将减小，所以烧杯中水面下降。故B正确。
故选：B。
21．【解答】解：
A、气流与汽车模型之间发生了位置的变化，是运动的，故A错误；
B、电动机的工作原理是通电导体在磁场中受力而运动，故B错误；
C、电风扇水平方向受到空气推力与地面摩擦力是平衡力，故C正确；
D、汽车加速时，通过汽车上方空气的流速大、压强小，下方的流速小，压强大，给汽车产生一个向上的压力差，使得汽车对地面的压力减小，故D错误。
故选：C。
22．【解答】解：A.轻敲有机玻璃的目的是为了让小铁屑磁化后跳起，减小与玻璃板的摩擦，在蹄形磁体的磁场作用下，旋转后显示蹄形磁体的磁场分布情况，故A错误；
B.利用这些小铁屑可以确定蹄形磁体在某个平面上的磁场的分布，不能看出磁场的方向，故B错误；
C.在蹄形磁体周围放置小磁针可以确定磁场的方向，小磁针静止时N极的指向为该点的磁场方向，故C正确；
D.不可以用小铝屑代替小铁屑进行实验，因为铝不能被磁化，故D错误。
故选C。
23．【解答】解：A、当左右移动cd时，导体cd在磁场中做切割磁感线运动，电路中会产生感应电流，此时导体ab有电流通过，则导体ab在磁场中会受到力的作用而运动，故A错误；
B、当左右移动ab时，导体ab在磁场中做切割磁感线运动，电路中会产生感应电流，此时导体cd有电流通过，则导体cd在磁场中会受到力的作用而运动，故B正确；
C、当上下移动右侧磁体时，导体cd没有切割磁感线，不能产生感应电流，故ab没有电流通过，不会运动，故C错误；
D、当左右移动cd时，导体cd在磁场中做切割磁感线运动，电路中会产生感应电流，这就是电磁感应现象，右侧装置工作原理与发电机原理相同，故D错误。
故选：B。
24．【解答】解：利用通电的金属线圈产生磁场，是电流的磁效应，因为球体与底座是相互分离的，所以球体与底座之间是相互排斥的，即该悬浮地球仪是利用的同名磁极相互排斥的原理制成的，故B正确，ACD错误。
故选：B。
25．【解答】解：A、滑板车工作是由于惯性，故A错误；
B、滑板车在运行时LED灯闪闪发光，将机械能转化为电能，故B错误；
C、人和车受到的重力以及车受到的支持力是一对平衡力，故C错误；
D、滑板车滑行能使LED灯发光的原理是电磁感应，故D正确。
故选：D。
26．【解答】解：通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大。因此可以利用电流表指针的转动幅度来体现电路中电流的大小。
A．通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，故A错误；
B．电流越大，线圈受到的力越大，因此可以利用电流表指针的转动幅度来体现电路中电流的大小，故B正确；
C．改变线圈中的电流方向，其转动方向会发生改变，故C错误；
D．线圈中有电流通过时，电能转化为机械能，故D错误；
故选：B。
27．【解答】解：根据题意可知，白天光线较亮时，利用太阳能电池板给蓄电池充电；傍晚光线较暗时，自动利用蓄电池给LED路灯供电，则：白天时蓄电池应与太阳能电池板接入电路中，晚上时蓄电池与LED灯接入电路中；电路中的光敏电阻R的阻值会随光照强度的增大而减小；
A、白天时，光照强度大，光敏电阻的阻值小，控制电路的总电阻较小，根据欧姆定律可知，通过电磁铁的电流大，电磁铁的磁性强，会吸下衔铁，此时路灯与蓄电池接入电路，路灯发光；晚上时，光照强度小，光敏电阻的阻值大，控制电路的总电阻较大，根据欧姆定律可知，通过电磁铁的电流小，电磁铁的磁性弱，衔铁被拉起，此时电池板与蓄电池接入电路，给蓄电池充电，故A不符合题意；
B、白天时，光照强度大，光敏电阻的阻值小，控制电路的总电阻较小，根据欧姆定律可知，通过电磁铁的电流大，电磁铁的磁性强，会吸下衔铁，此时路灯与电池板接入电路；晚上时，光照强度小，光敏电阻的阻值大，控制电路的总电阻较大，根据欧姆定律可知，通过电磁铁的电流小，电磁铁的磁性弱，衔铁被拉起，此时LED灯与蓄电池接入电路，故B不符合题意；
C、白天时，光照强度大，光敏电阻的阻值小，控制电路的总电阻较小，根据欧姆定律可知，通过电磁铁的电流大，电磁铁的磁性强，会吸下衔铁，此时太阳能电池板与蓄电池接入电路；晚上时，光照强度小，光敏电阻的阻值大，控制电路的总电阻较大，根据欧姆定律可知，通过电磁铁的电流小，电磁铁的磁性弱，衔铁被拉起，此时电池板与LED接入电路，故C不符合题意；
D、白天时，光照强度大，光敏电阻的阻值小，控制电路的总电阻较小，根据欧姆定律可知，通过电磁铁的电流大，电磁铁的磁性强，会吸下衔铁，此时电池板与蓄电池接入电路；晚上时，光照强度小，光敏电阻的阻值大，控制电路的总电阻较大，根据欧姆定律可知，通过电磁铁的电流小，电磁铁的磁性弱，衔铁被拉起，此时LED与蓄电池接入电路，故D符合题意。
故选：D。
28．【解答】解：由题意可知，两者的电阻相同，因两电阻串联，所以通过的电流相等；
根据Q＝I2Rt可知，相同时间内产生的热能相等，故ABD错误，C正确。
故选：C。
29．【解答】解：
A、由图可知，螺线管中的电流方向是从右端流入左端流出，结合螺线管的绕向，由安培定则可知，螺线管左端为N极，右端为S极；故A错误；
BC、根据磁极间作用规律可知，条形磁铁左端要受到电磁铁对它一个向右的摩擦力；
条形磁铁在向右排斥力的作用下仍处于平衡状态，说明其在水平方向上受到平衡力的作用，由此可知，桌面对条形磁铁有一个向左的摩擦力来平衡排斥力；
当滑片P向左滑动时，滑动变阻器接入电路的阻值减小，电源电压不变，根据欧姆定律可知，电路中的电流增大，所以电磁铁的磁性增强，电磁铁对条形磁铁的排斥力增大；由于条形磁铁仍然静止，摩擦力始终等于电磁铁的排斥力，所以摩擦力也随之增大，故B错误，C正确；
D、条形磁铁在水平方向上受到一对摩擦力的作用，这两个力是一对平衡力；在竖直方向上受到重力和支持力的作用，这两个力是一对平衡力，故受到2对平衡力的作用，故D错误。
故选：C。
30．【解答】解：
由题当车位已停车时，光控开关被遮光而闭合，由图可知，此时左侧控制电路连通，电磁继电器中的电磁铁产生磁性，吸下衔铁，L2灯泡电路被接通，所以L2为红灯；
当车位未停车时，光控开关有光照而断开，电磁铁中无磁性，弹簧将衔铁拉起，L1电路接通而发光，所以L1为绿灯。故ABC错误，D正确。
故选：D。
31．【解答】解：
同名磁极相互排斥，异名磁极相互吸引，当另一根同样的条形磁铁的N极与原来磁铁的S极接合时，N极与S极接合在一起，成为一个新的条形磁铁，铁钉所在位置成为“新条形磁铁”的中间位置，磁性很弱，铁钉将落下，故A正确，BCD错误。
故选：A。
32．【解答】解：
A、由图可知，螺线管中的电流方向是从右端流入左端流出，结合螺线管的绕向，由安培定则可知，螺线管左端为N极，右端为S极；故A错误；
BC、根据磁极间作用规律可知，条形磁铁左端要受到电磁铁对它一个向右的排斥力；条形磁铁在向右排斥力的作用下仍处于平衡状态，说明其在水平方向上受到平衡力的作用，由此可知，桌面对条形磁铁有一个向左的摩擦力来平衡排斥力；
当滑片P向左滑动时，滑动变阻器接入电路的阻值减小，电源电压不变，根据欧姆定律可知，电路中的电流增大，所以电磁铁的磁性增强，电磁铁对条形磁铁的排斥力增大；由于条形磁铁仍然静止，摩擦力始终等于电磁铁的排斥力，所以摩擦力也随之增大；
运动时，条形磁铁对水平面的压力不变，接触面的粗糙程度不变，受到的摩擦力不变，方向向左，故BC错误；
D、条形磁铁在水平方向上受到排斥力和摩擦力的作用，由于磁铁的运动状态发生了变化，这两个力不是一对平衡力；在竖直方向上受到重力和支持力的作用，这两个力是一对平衡力，故受到一对平衡力的作用，故D正确。
故选：D。
33．【解答】解：
在甲图中，当电路中电流过大时，电磁铁A的磁性增强，对衔铁B的吸引力增大，使衔铁B逆时针旋转失去对闸刀S的制动作用，弹簧1把闸刀S拉起后，弹簧1缩短，切断电流，保护电路。
在乙图中，电流过大时，电磁铁吸合衔铁，也能切断电路，此时弹簧2伸长，但切断电路之后，电磁铁没有了磁性，在弹簧拉力的作用下，开关又自动闭合；而甲图不能自动闭合，只有当检修完后，排除故障，需手动闭合；
所以，甲能满足设计要求，乙不能满足设计要求。
故选：A。
二．填空题（共7小题）
34．【解答】解：（1）家庭电路中开关应接在火线与灯泡之间，这样更安全，故台灯插头的插脚A应与图3中两孔插座的D相连；
（2）测电笔是用来辨别火线和零线的设备，即当用测电笔检测时，若是碰到火线，氖管会发光的；当G点左侧的零线断了，台灯插头插入插座后，闭合台灯开关，台灯不发光；开关S断开，E点与火线直接相连，F、G通过图3的灯以及台灯与火线（间接）相连，故用试电笔检测E、F、G三点都能使氖管发光。
故答案为：（1）D；（2）E、F、G。
35．【解答】解：（1）电冰箱工作过程中，制冷剂发生的两种物态变化的名称是汽化和液化。
（2）空气压缩机工作时将电能转化为机械能和内能。
（3）冰箱的电源线插头应插入如图2的三孔插座，A孔是接零线的，B孔是接火线的，C孔是接地线的；使冰箱金属外壳通过C孔中的导线与大地相连。
故答案为：（1）汽化和液化；（2）机械；（3）C。
36．【解答】解：测电笔的正确使用方法是，手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线，
当笔尖接触火线时，电流会经笔尖、氖管、大电阻、笔尾、人体导向大地，形成通路。这一过程中，人体会成为电路的一部分，会有微弱的电流通过。
发现有人触电时，不要直接去救援，因为人体是导体，如果接触触电人，救援人员可能直接或间接接触火线，发生触电事故，所以一定先切断电源。
故答案为：笔尖；火；有；切断电源。
37．【解答】解：（1）从表盘上可以看出此时的读数为320.6kW h；
（2）使用测电笔时，手指要接触笔尾的金属体，笔尖接触电线，若氖管发光，说明测电笔接触的是火线；
（3）在图甲中导线绕半圈，其环绕方向和接线柱拧紧方向相同，接线柱拧紧时，导线和接线柱接触良好了；在图乙中导线绕半圈，其环绕方向和接线柱拧紧方向相反，接线柱拧紧时，导线容易脱落，容易造成接触不良。
故答案为：320.6；火；笔尾；甲。
38．【解答】解：法拉第从奥斯特实验受到启示，逆向思考后提出问题：磁能否产生电？从而发现电磁感应原理。
不高于36V的电压叫安全电压，所以36V或36V以下的电压才是安全电压；
使用试电笔时，手要与试电笔尾部的金属体接触，才能辨别火线和零线，故正确的是乙。
故答案为：奥斯特；电磁感应；36；乙。
39．【解答】解：
（1）（2）已知线圈中的电流从A流向B时，由右手螺旋定则可知，螺线管左端为S极，此时异名磁极相吸，故活塞柄抽向左运动，使得阀门S1关闭，S2打开，则从S2流入，若电流方向改变，活塞柄抽向右运动，使得阀门S2关闭，S1打开，因此人工心脏泵在工作时，血液的流动方向是从S2流入、S1流出；
血液流动就会有微弱电流流过仪表显示出血流速度，此过程中机械能转化为电能，故原理与发电机原理相似，故选A。
故答案为：（1）S；左；（2）从S2流入、S1流出；A。
40．【解答】解：线圈中通电后，电磁铁对条形磁铁产生吸引力，根据磁场的性质（同名磁极互相排斥，异名磁极互相吸引）可知，通电线圈的右侧为磁铁的N极，根据安培定则可知电磁铁中的电流方向是“b→a”；
当电磁铁中的电流不断增大时，磁性增强，对条形磁铁的吸引力增大。条形磁铁一直处于静止状态，说明受力平衡，水平方向上条形磁铁只受到吸引力和摩擦力，即摩擦力等于吸引力，所以当吸引力变大时，摩擦力也变大。
故答案为：“b→a”；变大。
三．实验探究题（共1小题）
41．【解答】解：（1）由右手螺旋定则可知电磁铁上方是S极，根据异名磁极相互吸引，小磁铁被吸引时下端为N极。增氧泵正常使用时，小磁铁需要时上时下，磁极方向需要改变，所以必须使用交流电。
（2）由图可知，当小磁铁被吸引下来后，橡皮碗被压缩，阀门K2被压开以便将空气压入水中；当小磁铁弹起后，橡皮帽恢复原来形状，碗内气压变小，外界气压压开阀门K1以便空气被吸进气室。所以与外界联通的空气导管为a，当小磁铁被吸引时，橡皮碗被压缩，碗内外气压大小关系：p1大于p0；
（3）CaO2与水反应产生的氧气总量并不多，但卖家仍使用它的原因是：增氧剂要能持续供氧，且反应生成物Ca（OH）2微溶于水，对鱼的生命活动影响小。
故答案为：（1）交流电；（2）a；大于；（3）增氧剂要能持续供氧，且反应生成物Ca（OH）2微溶于水，对鱼的生命活动影响小。
一．选择题（共33小题）
1．（2023 萧山区模拟）下列关于电学知识的说法中，正确的是（ ）
A．洗衣机使用三孔插座，是为了防止雷击
B．使用测电笔时，手须接触笔尾金属体
C．家庭电路中，电灯和电冰箱是串联的
D．家庭电路中，断路器自动断开的原因一定是发生了短路
2．（2023 拱墅区校级二模）下列有关电学知识说法正确的是（ ）
A．使用测电笔时，手不能接触金属笔尾
B．家庭电路中，同时工作的用电器越多，总电阻越小
C．物理学上把电子定向移动的方向规定为电流方向
D．滑动变阻器的工作原理是改变接入电路中电阻丝的横截面积，从而改变接入电路的电阻大小
3．（2023 杭州模拟）如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是（ ）
A．图中A与火线相连，B与零线相连
B．将试电笔插入C孔，其氖管会发光
C．若A、B两孔发生短路，则其它插孔仍可提供工作电压
D．若指示灯断路不能发光，开关闭合时插孔也能提供工作电压
4．（2021 江干区模拟）一种试电笔的构造如图所示，有关试电笔的说法正确的是（ ）
A．使用试电笔时手可以接触笔尖金属体
B．使用试电笔时手需要接触笔尾金属体
C．试电笔中的电阻可以用实验室中20Ω的电阻代替
D．使用试电笔时为了保证安全，不能有电流通过人体
5．（2023 滨江区模拟）螺口连接是灯泡最常见的连接方式，图甲是螺口灯泡的部分结构，图乙是螺口灯头的部分结构。下列相关描述中有误的是（ ）
A．图甲中结构②是绝缘体
B．拧紧灯泡时必须使结构③与结构⑤有效接触
C．为了用电安全，灯头上的金属套④需与火线相连
D．闭合开关瞬间，灯丝温度低，电阻较小，最容易烧断
6．（2022 杭州一模）关于安全用电，下列说法正确的是（ ）
A．发现有人触电应立即用手把触电人拉离电线
B．用测电笔检查电路时，手指千万不能碰到笔尖金属体
C．家庭电路中的空气开关跳闸了，一定是电路发生了短路
D．控制照明灯的开关应接在零线和照明灯之间
7．（2022 西湖区一模）由于保险丝更换麻烦，家庭中常用断路器保护电路，当电流过大时可以自动切断电路，如图甲、乙所示为断路器工作原理，下列说法错误的是（ ）
A．该断路器应安装在进户线的火线上
B．双层金属片是用不同材料金属制成的
C．该断路器是利用电生磁的原理工作的
D．当电路断开后，双层金属片逐渐冷却复原
8．（2022 杭州模拟）如图所示是家庭电路的一部分。下列说法中正确的是（ ）
A．若保险丝熔断了，可以用铜丝代替
B．灯泡与开关的连接符合安全用电原则
C．使用试电笔辨别火线时，手指要接触笔尖金属体
D．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
9．（2022 江干区校级二模）关于家庭安全用电，下列说法正确的是（ ）
A．空气开关“跳闸”的原因，一定是发生了短路
B．空气开关“跳闸”后，可立即合上
C．使用试电笔辨别零线和火线时，手不能接触笔尾金属体
D．人体触电时，漏电保护器可保护人体安全
10．（2022 西湖区模拟）将两枚一元硬币放在条形磁体下方，硬币的位置情况应为下列情况中的（ ）
A． B． C． D．
11．（2023 上城区二模）如图所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是（ ）
A．把滑片P向右滑动时，磁性减弱，悬挂磁铁的弹簧将伸长
B．把滑动P向左滑动时，磁性减弱，悬挂磁铁的弹簧将缩短
C．若增加线圈匝数，磁性将减弱
D．若改变电流的方向，磁性将增强
12．（2023 下城区校级二模）按如图电路进行实验，每次总观察到电磁铁A吸引大头针的数目比电磁铁B多。关于此实验的有关叙述错误的一项是（ ）
A．此现象说明影响电磁铁磁性强弱的一个因素是线圈匝数
B．利用此装置无法研究电流大小对电磁铁磁性强弱的影响
C．如图所示的电路中，闭合开关，电磁铁B的上端为北极
D．对调电源正负极再次实验电磁铁B的磁场方向也会改变
13．（2023 滨江区一模）小滨同学喜欢电吉他，学习电与磁的知识后，知道了拾音器的基本结构如图。他又查询资料得知：磁体附近的金属弦容易被磁化，当弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音。下列关于拾音器说法正确的是（ ）
A．将磁体换成铁棒，电吉他仍能正常工作
B．电吉他要正常工作，金属弦只能用铁丝
C．线圈中产生感应电流的原理与电磁继电器的工作原理相同
D．线圈中产生感应电流表明机械能可以转化为电能
14．（2023 萧山区模拟）科学实验为结论的得出提供了支持。下列选项中，科学实验与结论的关系正确的是（ ）
A．奥斯特实验证明了电流的磁效应
B．马德堡半球实验证明了大气压的存在并定量测出其大小
C．卢瑟福的α粒子轰击金属箔实验证明了原子核由质子和中子构成
D．米勒模拟实验证明了地球上的生命是由非生命物质转化的
15．（2023 拱墅区校级二模）如图所示是电与磁的四个实验，下列说法中正确的是（ ）
A．甲图：通电后小磁针发生偏转，说明电流有热效应
B．乙图：说明电磁铁的磁性强弱与线圈匝数有关
C．丙图：闭合开关后，磁场中导体b受力而运动，依据该原理可制成发电机
D．丁图：闭合开关后，磁场中导体ab竖直向上运动时，灵敏电流计指针偏转
16．（2023 杭州模拟）小明阅读了教材中“电动机也可用来做发电机”这一知识后，尝试将小电动机与小灯泡接如图所示的电路连接，在小电动机转轴上绕线，然后用力拉线，使电动机转动。在电动机转动过程中，小灯泡发光，小明对此作出下列分析中，不正确的是（ ）
A．电动机是电源
B．磁产生了电，使小灯泡发光
C．电产生了磁，使电动机转动
D．电动机转速越快，灯泡越亮
17．（2023 富阳区校级模拟）竖直固定的薄板右侧放置电磁铁，通电后，左侧小磁针N极转至如图甲所示位置，左侧换成铁块A，则A会靠着薄板悬空静止如图乙所示（ ）
A．甲图电磁铁左端为N极
B．乙图增大电流，A所受的摩擦力不变
C．乙图电流反向，电磁铁会排斥A
D．乙图电源断开，A由于惯性会保持静止
18．（2023 萧山区二模）手机无线充电技术逐步成熟。图甲是手机无线充电的示意图，充电底座里的送电线圈接通交流电，从而产生变化的磁场，使手机内的受电线圈中产生一定的电流，完成充电。在图乙中的实验原理与图甲中受电线圈相同的是（ ）
A．A B．B C．C D．D
19．（2023 杭州模拟）如图所示是电与磁的四个实验，下列说法中正确的是（ ）
A．甲图：通电后小磁针发生偏转，说明电流有热效应
B．乙图：说明电磁铁的磁性强弱与电流的大小有关
C．丙图：闭合开关后，磁场中导体ab受力而运动，依据该原理可制成发电机
D．丁图：闭合开关后，磁场中导体ab竖直向上运动时，灵敏电流计指针不偏转
20．（2023 西湖区校级模拟）如图所示，盛水烧杯放置在电磁铁的A端上，烧杯中水面上漂浮着一个空心铁球。当电磁铁磁性的强弱发生改变时，烧杯中的空心铁球会上下浮动。现闭合开关S后，将滑动变阻器的滑片P向右滑动。针对这种情况，下列说法中正确的是（ ）
A．电磁铁A端为S极，烧杯中水面上升
B．电磁铁A端为S极，烧杯中水面下降
C．电磁铁A端为N极，烧杯中水面上升
D．电磁铁A端为N极，烧杯中水面下降
21．（2023 西湖区二模）如图所示，将一辆汽车模型固定在托盘测力计上，在汽车模型的正前方用电扇迎面吹风，模拟汽车行驶时的气流。当无风时，托盘测力计示数为20N；当电风扇吹风时，托盘测力计的示数为15N。据此分析下列说法正确的是（ ）
A．托盘测力计和气流相对于汽车模型是静止的
B．电风扇中电动机的工作原理是电磁感应
C．电风扇水平方向受到空气推力与地面摩擦力是平衡力
D．汽车高速直线行驶与低速时相比，对地面的压力不变
22．（2023 余杭区二模）在研究蹄形磁体周围磁场分布的实验中，将蹄形磁体上面放一块有机玻璃，玻璃上撒一层铁屑，如图所示。轻轻敲打玻璃，可以看到小铁屑有规则地排列起来，关于该实验的过程，下列说法正确的是（ ）
A．轻敲有机玻璃的目的是为增强小铁屑的磁性，便于观察现象
B．利用这些小铁屑就完全可以确定蹄形磁体周围磁场的方向
C．在蹄形磁体周围放置小磁针可以确定磁场的方向，小磁针静止时N极的指向为该点的磁场方向
D．可用小铝屑代替小铁屑进行实验，实验效果一样显著
23．（2023 杭州模拟）小张学习了“电与磁”知识后，设计了如图所示的装置：用导线将磁场中的金属杆ab、cd和光滑金属导轨连接成闭合回路。以下说法正确的是（ ）
A．当左右移动cd时，ab不会运动
B．当左右移动ab时，cd会运动
C．当上下移动右侧磁体时，ab会运动
D．当左右移动cd时，右侧装置工作原理与电动机原理相同
24．（2023 西湖区模拟）图为磁悬浮地球仪。其环形底座内装有金属线圈，通电后相当于电磁铁。利用通电的金属线圈产生磁场与球体中的磁体相互排斥，从而使地球仪悬浮在空中。环形底座的工作原理是（ ）
A．电磁感应 B．电流的磁效应
C．电流的热效应 D．磁场对电流的作用
25．（2023 余杭区一模）夜间广场上，孩子们喜欢骑着能发光的滑板车追逐、嬉戏。如图所示，当孩子们骑上滑板车时，车轮转动，车轮边缘的LED灯闪闪发光，有关滑板车的说法正确的是（ ）
A．滑板车工作的原理是通电导体在磁场中受力转动
B．滑板车在滑行的过程中是电能转换成机械能
C．人的重力和地面对滑板车的力是一对相互作用力
D．滑板车滑行能使LED灯发光的原理是电磁感应
26．（2023 滨江区模拟）如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。线圈中电流越大，指针偏转角度就越大。关于该现象，下列说法正确的是（ ）
A．该电流表是利用电磁感应原理工作的
B．线圈中电流越大，其所受磁场力就越大
C．改变线圈中的电流方向，指针的偏转方向不会改变
D．线圈中有电流通过时，把机械能转化为电能
27．（2023 拱墅区校级二模）太阳能路灯在文成得到广泛的应用。白天光线较亮时，利用太阳能电池板给蓄电池充电；傍晚光线较暗时，自动利用蓄电池给LED路灯供电。电路中的光敏电阻R的阻值会随光照强度的增大而减小。下列电路符合太阳能路灯要求的是（ ）
A．
B．
C．
D．
28．（2022 杭州二模）甲、乙两段实心铁导体的电阻值相等，将它们如图所示串联在电路中，通电一段时间后，比较甲、乙导体产热的多少，正确的是（ ）
A．甲导体的产热比乙导体多
B．乙导体的产热比甲导体多
C．甲、乙导体产热相等
D．条件不足，无法判断
29．（2022 杭州二模）如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向左移动，条形磁铁仍静止，下列说法中正确的是（ ）
A．电磁铁左端是S极
B．条形磁铁受到的摩擦力方向向右，逐渐减小
C．条形磁铁受到的摩擦力方向向左，逐渐增大
D．条形磁铁受到一对平衡力的作用
30．（2022 杭州模拟）在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停。如图是小吴设计的自动控制电路图，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方。当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2（ ）
A．都是红灯 B．都是绿灯
C．分别是红灯、绿灯 D．分别是绿灯、红灯
31．（2022 杭州二模）有甲、乙两根完全相同的条形磁体，它们的一端都吸引着相同的铁钉。保持甲静止，让乙的N极慢慢靠近并最终接触甲的S极，则最后出现的现象是（ ）
A．两根铁钉都会掉落 B．两根铁钉都不会掉落
C．磁铁甲的铁钉会掉落 D．磁铁乙的铁钉会掉落
32．（2022 临安区一模）如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，电路中滑动变阻器的滑片P逐渐向左移动，条形磁铁从静止到开始运动的过程中，下列说法中正确的是（ ）
A．电磁铁右端是N极
B．静止时，条形磁铁受到的摩擦力方向向左，大小不变
C．运动时，条形磁铁受到的摩擦力方向向左，逐渐变大
D．条形磁铁受到一对平衡力的作用
33．（2022 滨江区二模）要求设计一个电磁限流器，当电路中电流过大时，它能切断电路，并需手动闭合。兴趣小组设计了两个电磁限流器，示意图如下，其中的C、D为动触点。下列说法中正确的是（ ）
A．甲能满足设计要求，乙不能满足设计要求
B．乙能满足设计要求，甲不能满足设计要求
C．甲和乙都能满足设计要求
D．当电路中电流过大时，弹簧1和弹簧2都变短
二．填空题（共7小题）
34．（2023 拱墅区二模）图甲是台灯的实物图，图乙是该台灯的电路图，AB表示台灯插头的两个插脚。
（1）从安全性考虑，台灯插头的插脚A应与丙图中两孔插座的 孔相连（填字母）。
（2）小明将台灯插头插入插座后，闭合台灯开关，台灯不发光。经检查，G点左侧的零线断了，其他元件都完好。此时丙图的开关S断开，用测电笔检测E，F，G各点，氖管发光的是 点。
35．（2023 西湖区校级模拟）电冰箱的制冷德设备上要有蒸发器、空气压缩机和冷凝器三部分，低沸点的制冷剂在其内部的状态与流动方向如图1所示。电冰箱制冷设备的正常工作可使冷冻室保持相当低的温度。回答问题：
（1）电冰箱工作过程中，制冷剂发生的两种物态变化的名称是 。
（2）空气压缩机工作时将电能转化为 能和内能。
（3）冰箱的电源线插头应插入如图2的三孔插座，使冰箱金属外壳通过 （选填“A”“B”或“C”）孔中的导线与大地相连。
36．（2022 上城区一模）正确使用测电笔时，手指不能接触 （选填“笔尖”或“笔尾”）金属体，氖管发光说明此时接触的是 线， （选填“有”或“没有”）电流通过人体。若发现有人触电，在实施救护前，应先采取的措施是 .
37．（2022 杭州二模）在家庭用电的调查研究综合实践活动中，小明观察到家中电能表的表盘如图所示，示数为 kW h，用测电笔检测插座时，发现氖管发光，说明接触的是 线。使用测电笔时，手必须和 （填“笔尖”或“笔尾”）金属电极接触。如图所示是两种硬导线与螺钉压按式接线柱接法（箭头方向表示拧紧螺钉的方向）其中不容易造成接触不良的是 （填“甲”或“乙”）。
38．（2022 西湖区校级二模）逆向思考是提升思维的一种方式，如法拉第从 实验受到启示，逆向思考后提出问题：磁能否产生电？从而发现 原理。电给人类生活带来了极大的方便，了解用电常识对每个人来说都非常重要，对于人体，一般情况下 V以下的电压才是安全的。如图所示，试电笔正确的使用方法是 。（选填“甲”或“乙”）
39．（2023 下城区校级模拟）医生给心脏疾病的患者做手术时，往往要用一种称为“人工心脏泵”的体外装置来代替心脏，如图甲是该装置的示意图，线圈AB固定在用某种金属材料制成的活塞柄上，通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动。活塞简通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启，手术时，还需要利用电磁血流计来检测血流速度和血流量（血流量指单位时间内通过血管横截面的血液体积），其示意图如图乙所示。使用时，将血管放置于两磁极之间，两金属电极a、b与血管壁接触，就会有微弱电流流过仪表显示出血流速度。
（1）当线圈中的电流从A流向B时，螺线管的左边是 （选填“N”或“S”）极，活塞向 （选填“左”或“右”）运动。
（2）人工心脏泵在工作时，血液的流动方向是 （选填“从S1流入、S2流出”或“从S2流入、S1流出”）。血管中有血液流过时，电磁血流计能检测到微弱的电流，试从能量转化的角度分析，这与 的原理相同。
A.发电机 B.电动机 C.电流表 D.电磁继电器
40．（2023 杭州模拟）如图所示，条形磁铁放在水平桌面上，左端的S极正对着电磁铁。线圈中通电后，电磁铁对条形磁铁产生吸引力，则电磁铁中的电流方向是 （填“a→b”或“b→a”）。当电磁铁中的电流不断增大时，条形磁铁一直处于静止状态，则条形磁铁受到的摩擦力 （填“变大”、“不变”或“变小”）。
三．实验探究题（共1小题）
41．（2023 临安区一模）增氧剂CaO2与水反应：试管中先放入CaO2，再加入水，有少量细小气泡冒出。第二天振荡试管仍有少量细小气泡缓慢冒出。
根据资料回答下列问题：
（1）为确保增氧泵正常使用，必须使用 （选填“交流电”或“直流电”）。
（2）当小磁铁被吸引下来后，橡皮碗被压缩，空气被压入水中；当小磁铁弹起后，橡皮帽恢复原来形状，空气被吸进气室。跟气室相连的有两根空气导管，分别为a和b，请根据阀门K1和K2的朝向，分析与外界联通的空气导管为 （选填“a”或“b”）。当小磁铁被吸引时，碗内外气压的大小关系：P1 P0（选填“大于”、“等于”或“小于”）
（3）CaO2与水反应产生的氧气总量并不多，试解释卖家仍使用它的原因 。
参考答案与试题解析
一．选择题（共33小题）
1．【解答】解：A、洗衣机使用三孔插座主要是为了防止因外壳漏电发生触电事故，不是为了防止雷击，故A错误；
B、使用测电笔时人手必须接触笔尾的金属体，不能接触笔尖金属体，故B正确；
C、家庭电路中的电灯、电冰箱、电视机等用电器工作时，互不影响，因此它们是并联在电路中，故C错误；
D、空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过大，故D错误。
故选：B。
2．【解答】解：A、使用测电笔时，手必须接触金属笔尾才会构成通路，故A错误；
B、家庭电路中，各个用电器是并联的，同时工作的用电器越多，总电阻越小，故B正确；
C、物理学中规定正电荷定向移动的方向为电流的方向，故C错误；
D、滑动变阻器的工作原理是改变接入电路中电阻丝的长度来改变电阻的，故D错误。
故选：B。
3．【解答】解：A．三孔插座的接法是左零右火上接地，所以图中A与零线相连，B与火线相连，故A错误；
B．插线板插孔C与地线连接，将试电笔插入C孔，其氖管不会发光，故B错误；
C．图中各插孔是并联的，所以A、B两孔发生短路，插座就会短路，其它插孔不能提供工作电压，故C错误；
D．指示灯与各个插孔之间是并联的，所以指示灯断路，不影响其他插孔，开关闭合时插孔也能提供工作电压，故D正确。
故选：D。
4．【解答】解：AB、手不要接触试电笔前端的金属体，必须接触试电笔末端的金属体，使电源和大地之间形成通路，故A错误，B正确；
CD、在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，故C、D错误。
故选：B。
5．【解答】解：A、图甲中①和③分别接火线和零线，因此它们之间必须是绝缘的，故图中②是绝缘体，故A正确；
B、拧紧灯泡时结构③的金属点与结构⑤的弹簧片有效接触，才能与火线有效连接，故B正确；
C、为了用电安全，灯头上的金属套④需与零线相连，故C错误；
D、闭合开关瞬间，灯丝温度低，电阻较小，在电压一定时，瞬间电流大，灯丝最容易烧断，故D正确。
故选：C。
6．【解答】解：A、发现有人触电不能用手接触触电人，应用干木棒将电线挑开，故A错误；
B、用测电笔检查电路时，不能碰到笔尖金属体，否则会发生触电，故B正确；
C、家庭电路中的空气开关跳闸了，可能是电路短路或电路中电流过大，故C错误；
D、控制照明灯的开关应接在火线和照明灯之间，从而防止触电事故的发生，故D错误。
故选：B。
7．【解答】解：
A、为了用电的安全，该断路器应安装在进户线的火线上，故A正确；
B、双层金属片的膨胀系数不同，所以是用不同材料金属制成的，故B正确；
C、断路器工作工作原理是不同材料的膨胀系数不同，故C错误；
D、当电路断开后，电路中无电流，双层金属片逐渐冷却复原，故D正确。
故选：C。
8．【解答】解：
A、保险丝是用熔点低的材料制成的，而铜的熔点高，不能及时熔断，故A错误；
B、在家庭电路中，开关应接在灯泡与火线之间，故B错误；
C、在使用试电笔时，应用手接触笔尾的金属体，用笔尖接触导线，手指不能碰到笔尖的金属体，故C错误；
D、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电发生触电事故，故D正确。
故选：D。
9．【解答】解：
A、家庭电路中的空气开关跳闸，原因有两个，短路或用电器的总电功率过大。故A错误；
B、因为电路有短路或漏电现象，空气开关才跳闸，所以应先检修，检查没有问题后再使空气开关复位。故B错误；
C、使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光。故C错误；
D、当有人触电时，会有一部分电流经火线、人体流入大地，此时火线和零线中的电流大小不同，漏电保护器能检测出“漏电了”，从而迅速切断电路，起到保护作用。故D正确。
故选：D。
10．【解答】解：
当两个硬币都放在磁体的N极时，会被磁体磁化，硬币也具有N极和S极，由于异名磁极相互吸引，因此两个硬币的S极会吸引在磁体的N极上，两个硬币的下侧都为N极；
由于同名磁极相互排斥，两个硬币的下侧会张开，故A正确，BCD错误。
故选：A。
11．【解答】解：
AB、滑片左移，电路中的电阻变大，电流变小，电磁铁的磁性会变弱；根据安培定则可知，电磁铁的上端为S极，异名磁极相互吸引，电磁铁的磁性变弱，吸引力变小，悬挂磁铁的弹簧将缩短，故A错误，B正确；
C、增加线圈匝数，磁性将增强，故C错误；
D、改变电流的方向，只能改变其极性，不能改变其磁性的强弱，故D错误。
故选：B。
12．【解答】解：A、由图知，A、B两电磁铁串联，所以通过A、B两电磁铁的电流相等；A的线圈匝数明显比B的线圈匝数多，实验观察到电磁铁A吸引大头针的数目比乙多，所以此实验说明电磁铁的磁性强弱与线圈匝数有关，故A正确；
B、对同一个电磁铁A（或B）分析，通过调节滑动变阻器滑片位置，改变电路电流，可以发现电磁铁A（或B）每次吸引的大头针数量不同，由此利用此装置可以研究电流大小对电磁铁磁性强弱的影响，故B错误；
C、由图知，电流从螺线管的上端流入、下端流出，根据安培定则可知，电磁铁B的上端为北极，故C正确；
D、对调电源正负极，则电磁铁线圈中的电流方向发生改变，则再次实验电磁铁B的磁场方向也会改变，故D正确。
故选：B。
13．【解答】解：A、将磁体换成铁棒，就没有磁场，振弦不能切割磁感线产生电流，电吉他将不能正常工作，故A错误；
B、铁、钴、镍等物质都可以被磁化，选用能被磁化的物质做弦，电吉他仍能正常工作，故B错误；
C、电磁继电器是利用电流的磁效应来工作的，故C错误；
D、线圈中产生感应电流的原理是电磁感应现象，表明机械能可以转化为电能，故D正确。
故选：D。
14．【解答】解：A、奥斯特实验说明通电导体周围存在着磁场，证明了电流的磁效应，故A正确；
B、世界著名的马德堡半球实验证明大气压强的存在，但不能测出大气压的大小，故B错误；
C、卢瑟福的α粒子轰击金属箔实验证明了原子核质量较大，原子内部空间较大，但不能证明原子核由质子和中子构成，故C错误；
D、米勒模拟实验支持了生命物质可由非生命物质转化的可能，故D错误。
故选：A。
15．【解答】解：A、甲图是奥斯特实验，导线触及电源后，电路中有电流，小磁针将发生偏转，说明电流周围有磁场，属于电流的磁效应，故A错误；
B、乙图中两个电磁铁串联，通过的电流相同；线圈匝数不同，吸起大头针的数量不同，说明电磁铁磁性强弱与线圈匝数有关，故B正确；
C、丙图中有电源，闭合开关后，通电导体在磁场中受力而运动，依据该实验原理可制成电动机，故C错误；
D、丁图中磁场中导体ab竖直向上运动时，不切割磁感线，不会产生感应电流，电流计的指针不会偏转，故D错误。
故选：B。
16．【解答】解：由题意知：通过外力使电动机转动，这时的设备就转变成了一个发电机。
A、此时电动机相当于发电机，把机械能转化为电能，即相当于电源，故A正确。
BC、在这个过程中，磁生电，所以灯泡会发光，故B正确，C错误；
D、此时的设备是发电机，即电机转动越快，产生的电流就越强，灯泡就越亮，故D正确。
故选：C。
17．【解答】解：A、根据磁极间的相互作用规律可知，与小磁针的N极相互吸引一端为电磁铁的S极，即甲图电磁铁左端为S极，故A错误；
B、由图乙可知，A会靠着薄板悬空静止，此时A受到竖直向下的重力和竖直向上的摩擦力，根据二力平衡的知识可知，此时摩擦力与重力是一对平衡力，摩擦力大小始终与A重力相等，因此增大电流，增强磁性，A所受的摩擦力不变，故B正确；
C、电磁铁吸引铁块A是利用了磁体的吸铁性，与磁场的方向无关，因此乙图电流反向，只会改变磁场的方向，不会影响磁体的吸铁性，故C错误；
D、乙图电源断开后，电磁铁失去磁性，铁块会下落，故D错误。
故选：B。
18．【解答】解：手机无线充电技术是利用电磁感应来工作的。
A、该图说明异名磁极相互吸引，与电磁感应原理不同，故A不符合题意；
B、闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应现象，与无线充电的原理相同，故B符合题意；
C、电磁铁的磁性强弱与电流的大小和线圈的匝数有关，电磁铁是利用电流的磁效应来工作的，与电磁感应原理不同，故C不符合题意；
D、奥斯特实验说明通电导体的周围存在磁场，与电磁感应原理不同，故D不符合题意。
故选：B。
19．【解答】解：A．甲图：奥斯特实验，导线触及电源后，电路中有电流，小磁针将发生偏转，说明电流周围有磁场，属于电流的磁效应，故A错误；
B．乙图：两个电磁铁串联在电路中，通过它们的电流大小相等，而两个电磁铁的匝数不同，吸引铁钉的多少也不同，这说明电磁铁的磁性强弱与匝数的多少有关，故B错误；
C．丙图：闭合开关后，磁场中导体b受力而运动，将电能转化为机械能，可制成电动机，故C错误；
D．丁图：闭合开关后，磁场中导体ab竖直向上运动时，没有做切割磁感线运动，故不会产生感应电流，灵敏电流计指针不偏转，故D正确。
故选：D。
20．【解答】解：电流由A流向B，则由右手螺旋定则可知螺线管B端为N极，则A端为S极（南极）；
当滑片向右移动时，滑动变阻器接入电阻增大，则由欧姆定律可知电路中电流减小，则螺线管中的磁性减弱，故小铁球所受磁力减小；小铁球受重力、磁力及浮力，因小球处于静止状态，故向下的磁力与重力之和应等于向上的浮力，因磁力减小，故浮力也将减小，所以烧杯中水面下降。故B正确。
故选：B。
21．【解答】解：
A、气流与汽车模型之间发生了位置的变化，是运动的，故A错误；
B、电动机的工作原理是通电导体在磁场中受力而运动，故B错误；
C、电风扇水平方向受到空气推力与地面摩擦力是平衡力，故C正确；
D、汽车加速时，通过汽车上方空气的流速大、压强小，下方的流速小，压强大，给汽车产生一个向上的压力差，使得汽车对地面的压力减小，故D错误。
故选：C。
22．【解答】解：A.轻敲有机玻璃的目的是为了让小铁屑磁化后跳起，减小与玻璃板的摩擦，在蹄形磁体的磁场作用下，旋转后显示蹄形磁体的磁场分布情况，故A错误；
B.利用这些小铁屑可以确定蹄形磁体在某个平面上的磁场的分布，不能看出磁场的方向，故B错误；
C.在蹄形磁体周围放置小磁针可以确定磁场的方向，小磁针静止时N极的指向为该点的磁场方向，故C正确；
D.不可以用小铝屑代替小铁屑进行实验，因为铝不能被磁化，故D错误。
故选C。
23．【解答】解：A、当左右移动cd时，导体cd在磁场中做切割磁感线运动，电路中会产生感应电流，此时导体ab有电流通过，则导体ab在磁场中会受到力的作用而运动，故A错误；
B、当左右移动ab时，导体ab在磁场中做切割磁感线运动，电路中会产生感应电流，此时导体cd有电流通过，则导体cd在磁场中会受到力的作用而运动，故B正确；
C、当上下移动右侧磁体时，导体cd没有切割磁感线，不能产生感应电流，故ab没有电流通过，不会运动，故C错误；
D、当左右移动cd时，导体cd在磁场中做切割磁感线运动，电路中会产生感应电流，这就是电磁感应现象，右侧装置工作原理与发电机原理相同，故D错误。
故选：B。
24．【解答】解：利用通电的金属线圈产生磁场，是电流的磁效应，因为球体与底座是相互分离的，所以球体与底座之间是相互排斥的，即该悬浮地球仪是利用的同名磁极相互排斥的原理制成的，故B正确，ACD错误。
故选：B。
25．【解答】解：A、滑板车工作是由于惯性，故A错误；
B、滑板车在运行时LED灯闪闪发光，将机械能转化为电能，故B错误；
C、人和车受到的重力以及车受到的支持力是一对平衡力，故C错误；
D、滑板车滑行能使LED灯发光的原理是电磁感应，故D正确。
故选：D。
26．【解答】解：通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大。因此可以利用电流表指针的转动幅度来体现电路中电流的大小。
A．通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，故A错误；
B．电流越大，线圈受到的力越大，因此可以利用电流表指针的转动幅度来体现电路中电流的大小，故B正确；
C．改变线圈中的电流方向，其转动方向会发生改变，故C错误；
D．线圈中有电流通过时，电能转化为机械能，故D错误；
故选：B。
27．【解答】解：根据题意可知，白天光线较亮时，利用太阳能电池板给蓄电池充电；傍晚光线较暗时，自动利用蓄电池给LED路灯供电，则：白天时蓄电池应与太阳能电池板接入电路中，晚上时蓄电池与LED灯接入电路中；电路中的光敏电阻R的阻值会随光照强度的增大而减小；
A、白天时，光照强度大，光敏电阻的阻值小，控制电路的总电阻较小，根据欧姆定律可知，通过电磁铁的电流大，电磁铁的磁性强，会吸下衔铁，此时路灯与蓄电池接入电路，路灯发光；晚上时，光照强度小，光敏电阻的阻值大，控制电路的总电阻较大，根据欧姆定律可知，通过电磁铁的电流小，电磁铁的磁性弱，衔铁被拉起，此时电池板与蓄电池接入电路，给蓄电池充电，故A不符合题意；
B、白天时，光照强度大，光敏电阻的阻值小，控制电路的总电阻较小，根据欧姆定律可知，通过电磁铁的电流大，电磁铁的磁性强，会吸下衔铁，此时路灯与电池板接入电路；晚上时，光照强度小，光敏电阻的阻值大，控制电路的总电阻较大，根据欧姆定律可知，通过电磁铁的电流小，电磁铁的磁性弱，衔铁被拉起，此时LED灯与蓄电池接入电路，故B不符合题意；
C、白天时，光照强度大，光敏电阻的阻值小，控制电路的总电阻较小，根据欧姆定律可知，通过电磁铁的电流大，电磁铁的磁性强，会吸下衔铁，此时太阳能电池板与蓄电池接入电路；晚上时，光照强度小，光敏电阻的阻值大，控制电路的总电阻较大，根据欧姆定律可知，通过电磁铁的电流小，电磁铁的磁性弱，衔铁被拉起，此时电池板与LED接入电路，故C不符合题意；
D、白天时，光照强度大，光敏电阻的阻值小，控制电路的总电阻较小，根据欧姆定律可知，通过电磁铁的电流大，电磁铁的磁性强，会吸下衔铁，此时电池板与蓄电池接入电路；晚上时，光照强度小，光敏电阻的阻值大，控制电路的总电阻较大，根据欧姆定律可知，通过电磁铁的电流小，电磁铁的磁性弱，衔铁被拉起，此时LED与蓄电池接入电路，故D符合题意。
故选：D。
28．【解答】解：由题意可知，两者的电阻相同，因两电阻串联，所以通过的电流相等；
根据Q＝I2Rt可知，相同时间内产生的热能相等，故ABD错误，C正确。
故选：C。
29．【解答】解：
A、由图可知，螺线管中的电流方向是从右端流入左端流出，结合螺线管的绕向，由安培定则可知，螺线管左端为N极，右端为S极；故A错误；
BC、根据磁极间作用规律可知，条形磁铁左端要受到电磁铁对它一个向右的摩擦力；
条形磁铁在向右排斥力的作用下仍处于平衡状态，说明其在水平方向上受到平衡力的作用，由此可知，桌面对条形磁铁有一个向左的摩擦力来平衡排斥力；
当滑片P向左滑动时，滑动变阻器接入电路的阻值减小，电源电压不变，根据欧姆定律可知，电路中的电流增大，所以电磁铁的磁性增强，电磁铁对条形磁铁的排斥力增大；由于条形磁铁仍然静止，摩擦力始终等于电磁铁的排斥力，所以摩擦力也随之增大，故B错误，C正确；
D、条形磁铁在水平方向上受到一对摩擦力的作用，这两个力是一对平衡力；在竖直方向上受到重力和支持力的作用，这两个力是一对平衡力，故受到2对平衡力的作用，故D错误。
故选：C。
30．【解答】解：
由题当车位已停车时，光控开关被遮光而闭合，由图可知，此时左侧控制电路连通，电磁继电器中的电磁铁产生磁性，吸下衔铁，L2灯泡电路被接通，所以L2为红灯；
当车位未停车时，光控开关有光照而断开，电磁铁中无磁性，弹簧将衔铁拉起，L1电路接通而发光，所以L1为绿灯。故ABC错误，D正确。
故选：D。
31．【解答】解：
同名磁极相互排斥，异名磁极相互吸引，当另一根同样的条形磁铁的N极与原来磁铁的S极接合时，N极与S极接合在一起，成为一个新的条形磁铁，铁钉所在位置成为“新条形磁铁”的中间位置，磁性很弱，铁钉将落下，故A正确，BCD错误。
故选：A。
32．【解答】解：
A、由图可知，螺线管中的电流方向是从右端流入左端流出，结合螺线管的绕向，由安培定则可知，螺线管左端为N极，右端为S极；故A错误；
BC、根据磁极间作用规律可知，条形磁铁左端要受到电磁铁对它一个向右的排斥力；条形磁铁在向右排斥力的作用下仍处于平衡状态，说明其在水平方向上受到平衡力的作用，由此可知，桌面对条形磁铁有一个向左的摩擦力来平衡排斥力；
当滑片P向左滑动时，滑动变阻器接入电路的阻值减小，电源电压不变，根据欧姆定律可知，电路中的电流增大，所以电磁铁的磁性增强，电磁铁对条形磁铁的排斥力增大；由于条形磁铁仍然静止，摩擦力始终等于电磁铁的排斥力，所以摩擦力也随之增大；
运动时，条形磁铁对水平面的压力不变，接触面的粗糙程度不变，受到的摩擦力不变，方向向左，故BC错误；
D、条形磁铁在水平方向上受到排斥力和摩擦力的作用，由于磁铁的运动状态发生了变化，这两个力不是一对平衡力；在竖直方向上受到重力和支持力的作用，这两个力是一对平衡力，故受到一对平衡力的作用，故D正确。
故选：D。
33．【解答】解：
在甲图中，当电路中电流过大时，电磁铁A的磁性增强，对衔铁B的吸引力增大，使衔铁B逆时针旋转失去对闸刀S的制动作用，弹簧1把闸刀S拉起后，弹簧1缩短，切断电流，保护电路。
在乙图中，电流过大时，电磁铁吸合衔铁，也能切断电路，此时弹簧2伸长，但切断电路之后，电磁铁没有了磁性，在弹簧拉力的作用下，开关又自动闭合；而甲图不能自动闭合，只有当检修完后，排除故障，需手动闭合；
所以，甲能满足设计要求，乙不能满足设计要求。
故选：A。
二．填空题（共7小题）
34．【解答】解：（1）家庭电路中开关应接在火线与灯泡之间，这样更安全，故台灯插头的插脚A应与图3中两孔插座的D相连；
（2）测电笔是用来辨别火线和零线的设备，即当用测电笔检测时，若是碰到火线，氖管会发光的；当G点左侧的零线断了，台灯插头插入插座后，闭合台灯开关，台灯不发光；开关S断开，E点与火线直接相连，F、G通过图3的灯以及台灯与火线（间接）相连，故用试电笔检测E、F、G三点都能使氖管发光。
故答案为：（1）D；（2）E、F、G。
35．【解答】解：（1）电冰箱工作过程中，制冷剂发生的两种物态变化的名称是汽化和液化。
（2）空气压缩机工作时将电能转化为机械能和内能。
（3）冰箱的电源线插头应插入如图2的三孔插座，A孔是接零线的，B孔是接火线的，C孔是接地线的；使冰箱金属外壳通过C孔中的导线与大地相连。
故答案为：（1）汽化和液化；（2）机械；（3）C。
36．【解答】解：测电笔的正确使用方法是，手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线，
当笔尖接触火线时，电流会经笔尖、氖管、大电阻、笔尾、人体导向大地，形成通路。这一过程中，人体会成为电路的一部分，会有微弱的电流通过。
发现有人触电时，不要直接去救援，因为人体是导体，如果接触触电人，救援人员可能直接或间接接触火线，发生触电事故，所以一定先切断电源。
故答案为：笔尖；火；有；切断电源。
37．【解答】解：（1）从表盘上可以看出此时的读数为320.6kW h；
（2）使用测电笔时，手指要接触笔尾的金属体，笔尖接触电线，若氖管发光，说明测电笔接触的是火线；
（3）在图甲中导线绕半圈，其环绕方向和接线柱拧紧方向相同，接线柱拧紧时，导线和接线柱接触良好了；在图乙中导线绕半圈，其环绕方向和接线柱拧紧方向相反，接线柱拧紧时，导线容易脱落，容易造成接触不良。
故答案为：320.6；火；笔尾；甲。
38．【解答】解：法拉第从奥斯特实验受到启示，逆向思考后提出问题：磁能否产生电？从而发现电磁感应原理。
不高于36V的电压叫安全电压，所以36V或36V以下的电压才是安全电压；
使用试电笔时，手要与试电笔尾部的金属体接触，才能辨别火线和零线，故正确的是乙。
故答案为：奥斯特；电磁感应；36；乙。
39．【解答】解：
（1）（2）已知线圈中的电流从A流向B时，由右手螺旋定则可知，螺线管左端为S极，此时异名磁极相吸，故活塞柄抽向左运动，使得阀门S1关闭，S2打开，则从S2流入，若电流方向改变，活塞柄抽向右运动，使得阀门S2关闭，S1打开，因此人工心脏泵在工作时，血液的流动方向是从S2流入、S1流出；
血液流动就会有微弱电流流过仪表显示出血流速度，此过程中机械能转化为电能，故原理与发电机原理相似，故选A。
故答案为：（1）S；左；（2）从S2流入、S1流出；A。
40．【解答】解：线圈中通电后，电磁铁对条形磁铁产生吸引力，根据磁场的性质（同名磁极互相排斥，异名磁极互相吸引）可知，通电线圈的右侧为磁铁的N极，根据安培定则可知电磁铁中的电流方向是“b→a”；
当电磁铁中的电流不断增大时，磁性增强，对条形磁铁的吸引力增大。条形磁铁一直处于静止状态，说明受力平衡，水平方向上条形磁铁只受到吸引力和摩擦力，即摩擦力等于吸引力，所以当吸引力变大时，摩擦力也变大。
故答案为：“b→a”；变大。
三．实验探究题（共1小题）
41．【解答】解：（1）由右手螺旋定则可知电磁铁上方是S极，根据异名磁极相互吸引，小磁铁被吸引时下端为N极。增氧泵正常使用时，小磁铁需要时上时下，磁极方向需要改变，所以必须使用交流电。
（2）由图可知，当小磁铁被吸引下来后，橡皮碗被压缩，阀门K2被压开以便将空气压入水中；当小磁铁弹起后，橡皮帽恢复原来形状，碗内气压变小，外界气压压开阀门K1以便空气被吸进气室。所以与外界联通的空气导管为a，当小磁铁被吸引时，橡皮碗被压缩，碗内外气压大小关系：p1大于p0；
（3）CaO2与水反应产生的氧气总量并不多，但卖家仍使用它的原因是：增氧剂要能持续供氧，且反应生成物Ca（OH）2微溶于水，对鱼的生命活动影响小。
故答案为：（1）交流电；（2）a；大于；（3）增氧剂要能持续供氧，且反应生成物Ca（OH）2微溶于水，对鱼的生命活动影响小。
