八年级物理上册教学课件：探究凸透镜成像的规律（共25张PPT）

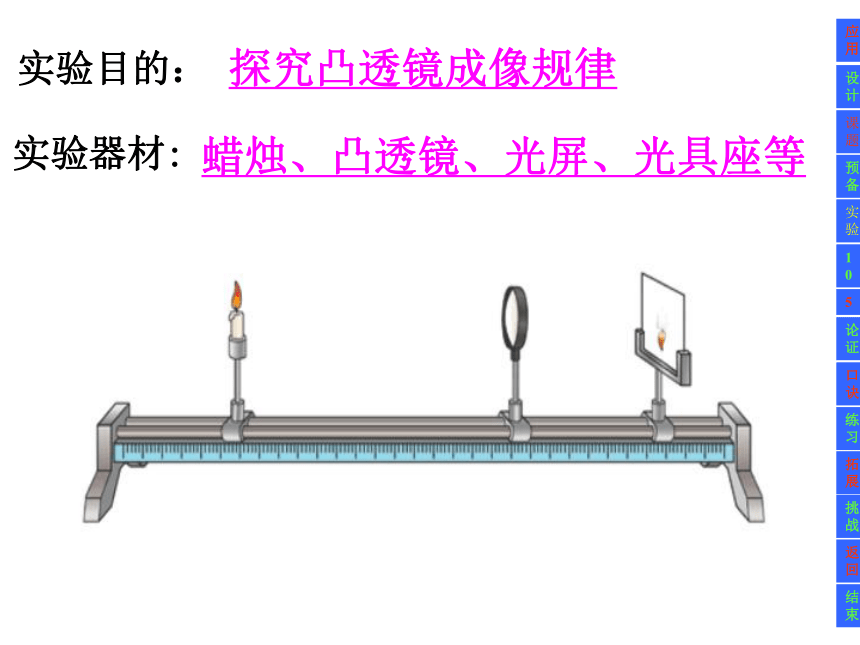

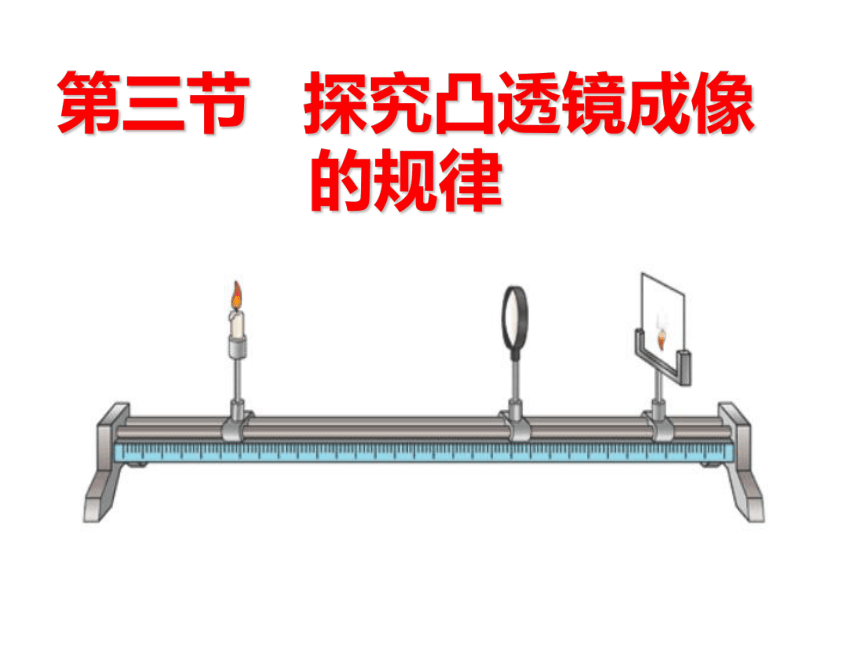

课件25张PPT。第三节 探究凸透镜成像的规律 实验目的：
探究凸透镜成像规律蜡烛、凸透镜、光屏、光具座等 实验器材:设计课题预备实验105论证口诀练习拓展挑战返回结束应用FF2F2F物距u像距

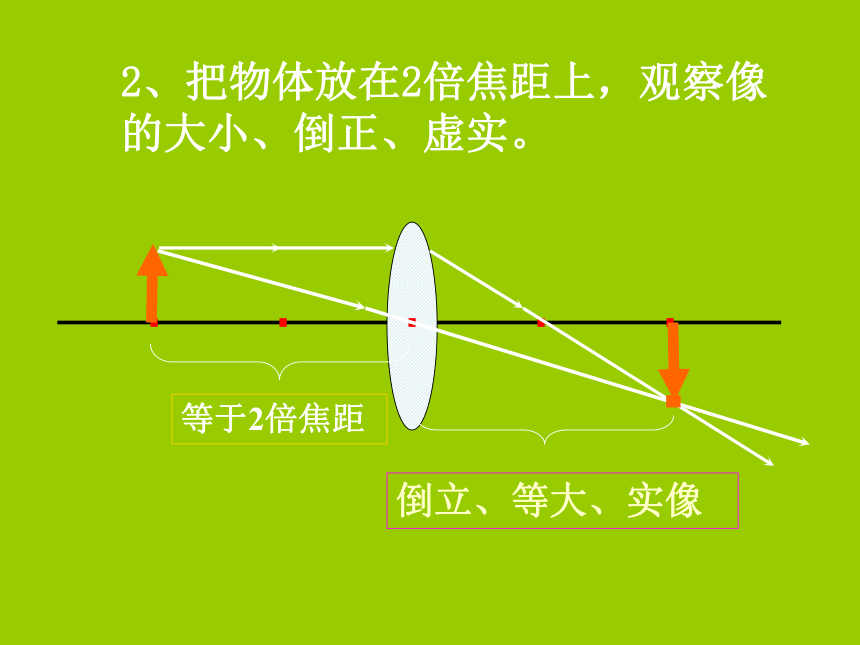

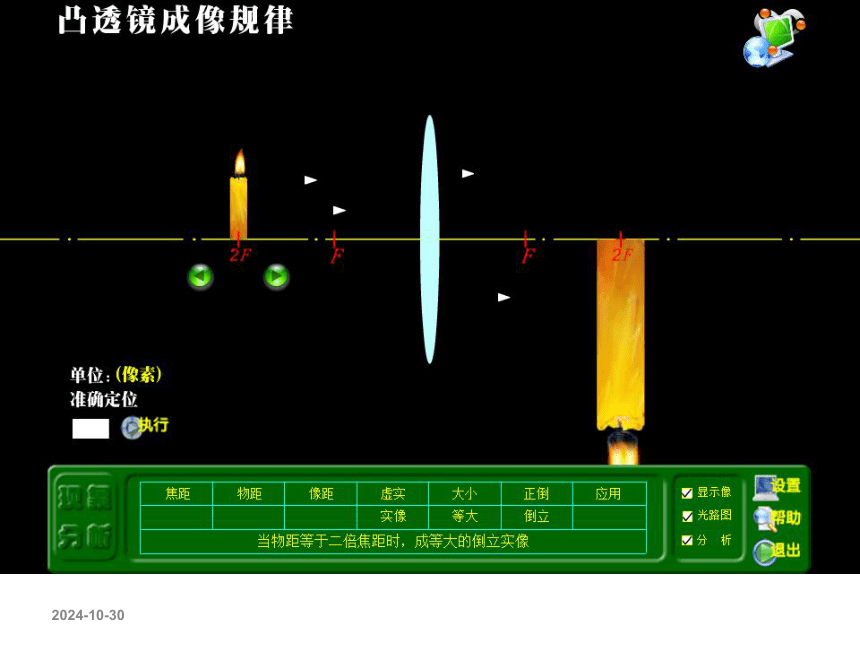

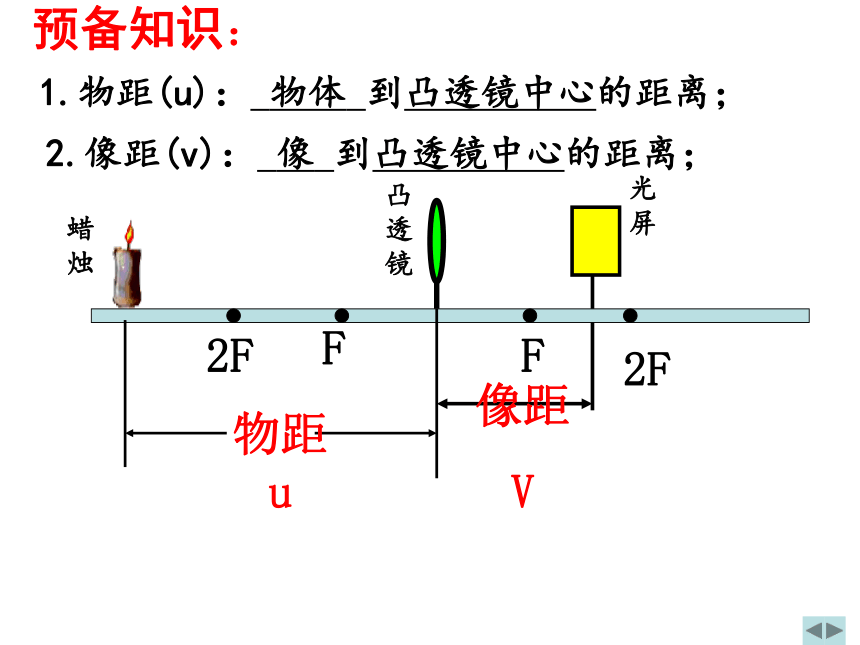

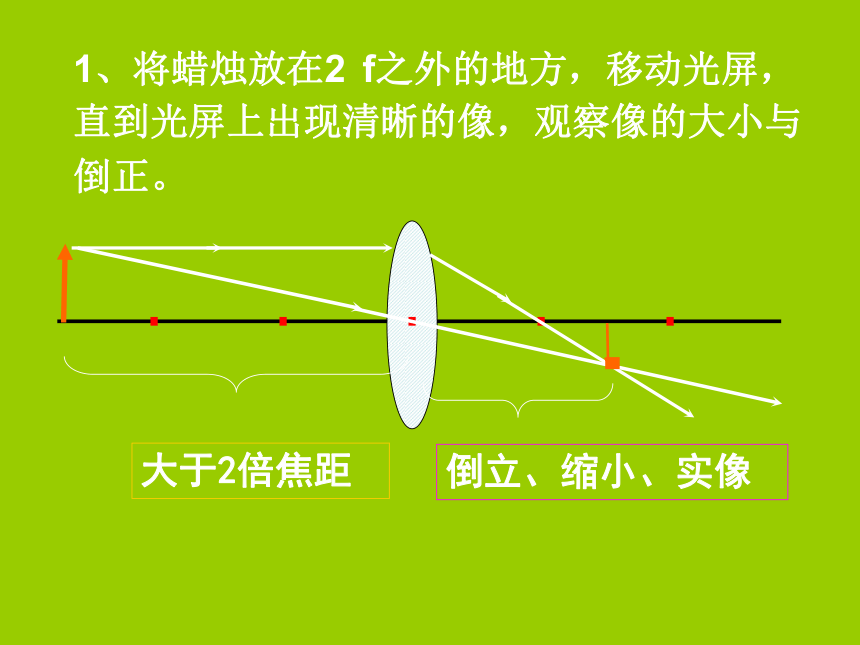

V蜡烛凸透镜光屏预备知识：1.物距(u)： 物体 到凸透镜中心的距离；2.像距(v)： 像 到凸透镜中心的距离；2018/12/19大于2倍焦距倒立、缩小、实像1、将蜡烛放在2 f之外的地方，移动光屏，直到光屏上出现清晰的像，观察像的大小与倒正。等于2倍焦距倒立、等大、实像2、把物体放在2倍焦距上，观察像的大小、倒正、虚实。小于2倍焦距

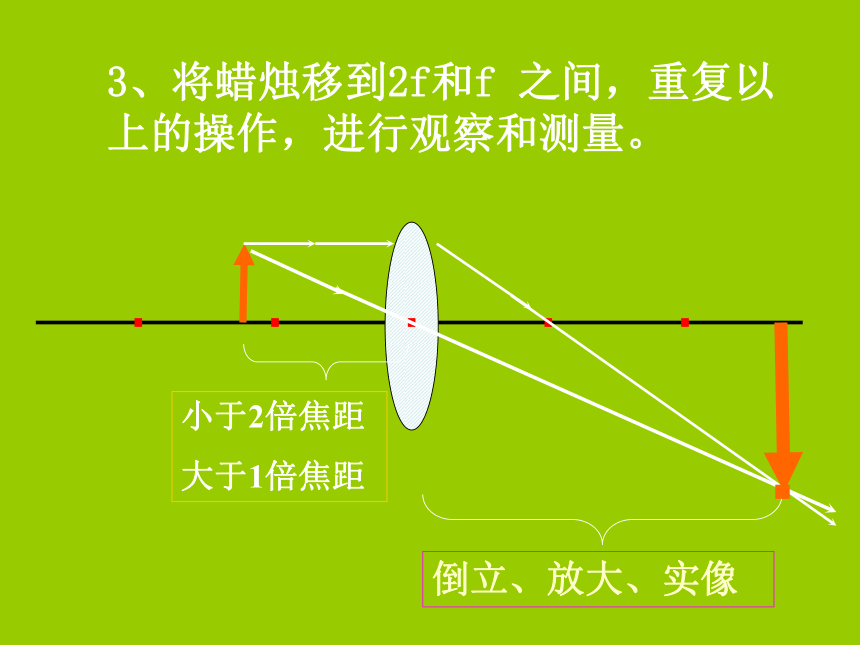

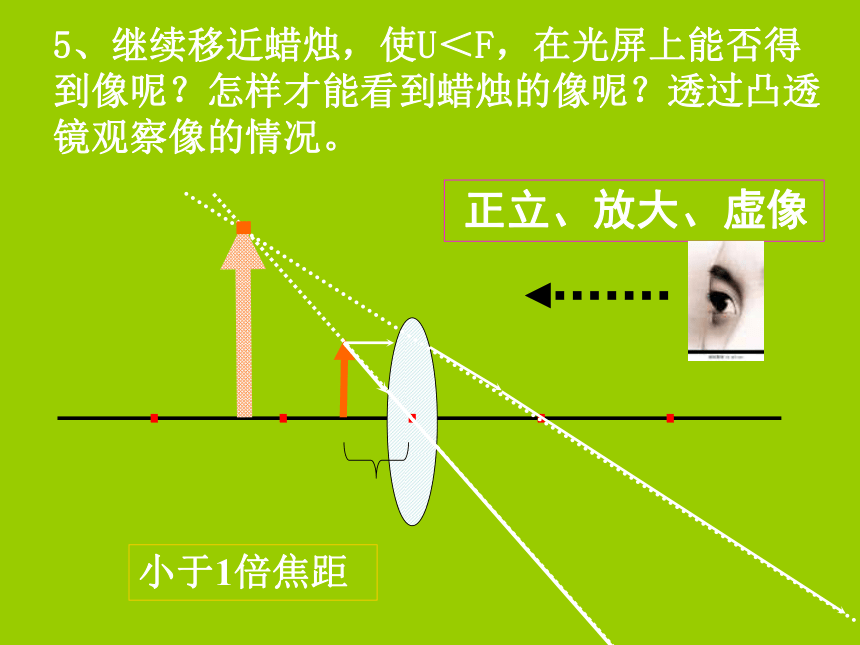

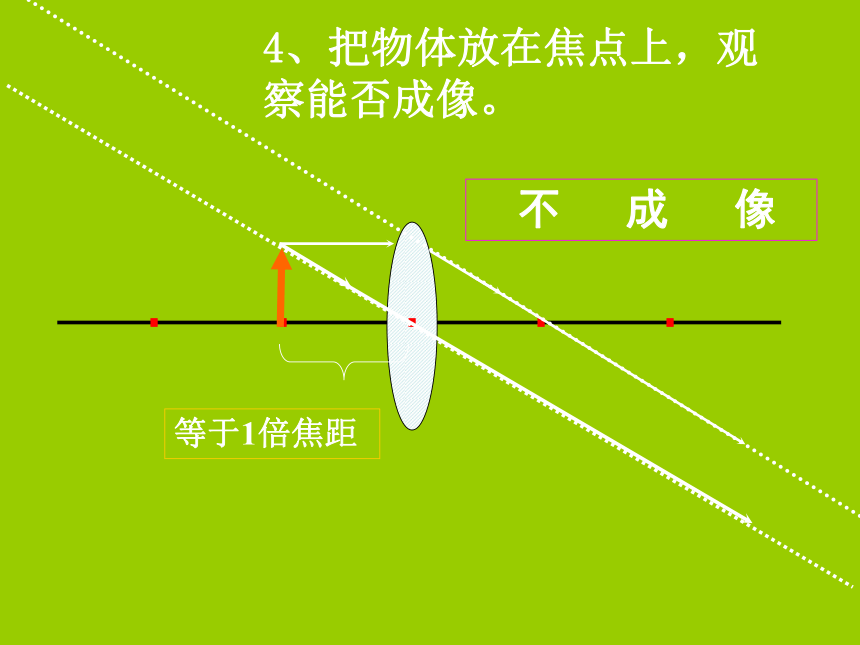

大于1倍焦距倒立、放大、实像3、将蜡烛移到2f和f 之间，重复以上的操作，进行观察和测量。等于1倍焦距 不 成 像4、把物体放在焦点上，观察能否成像。小于1倍焦距 正立、放大、虚像5、继续移近蜡烛，使U＜F，在光屏上能否得到像呢？怎样才能看到蜡烛的像呢？透过凸透镜观察像的情况。2018/12/19u>2f f2f 倒立放大实像 2018/12/19u=f 不成像 2018/12/19u一倍焦距分虚实；二倍焦距分大小。物近像远像变大；物远像近像变小。分析归纳：1、u=f是实像和虚像的分界点。
2、u=2f是像大小的分界点。
3、凸透镜成实像都是倒立的，虚像都是正立的。
4、物体离焦点越近，像离焦点越远，且像越大。记 忆 口 诀当物体在2倍焦距以外时，凸透镜成______、_______、_______像；像距在焦距和二倍焦距之间。
当物体在焦距和2倍焦距之间时，凸透镜成______、_______、_______像；像距在二倍焦距以外。
当物体在焦距以内时，凸透镜成______、_______、_______像；像距大于物距。
当物体放在交点上时，_______，平行光出射。凸透镜成像规律倒立缩小实倒立放大实正立放大虚不成像根据透镜成像规律：
物体从距凸透镜两倍焦距以外靠近凸透镜时，像逐渐______透镜，像距逐渐______，像也逐渐______，并且像是_____立_____像。
当物体移至凸透镜的焦点时，像和像距都变得“无限大”，因而在光屏上无法成像。
当物体越过焦点，继续向凸透镜移动时，像的性质发生了改变，像出现在物体的_____侧，变成_____、_____立、_____像。
练习：远 离增 大增 大倒同放 大正虚实自我评价1、在探究凸透镜成像的实验中，凸透镜焦距
为10 cm
（1）若烛焰放在距凸透镜24cm处，经透镜可得到一个 像。
（2）若烛焰放在此透镜前12cm处，经透镜可得到一个 像。
（3）若烛焰放在此透镜前8cm处，经透镜可得到一个 像。
2、某物体放在离凸透镜20cm处，无论怎样移动光屏，光屏上始终得不到像，则该凸透镜的焦距可能是 （ ）
A、30cm B、15cm C、10cm D、5cm倒立缩小的实倒立放大的实正立放大的虚A自我评价 3、在“研究凸透镜成像”实验中
(1)实验所需的主要器材有光具座、___________、___________、___________。
(2)把凸透镜、光屏、蜡烛放在一条直线上，要调整________________和________的高度，使它们的中心大致在______________。
(3)把烛焰放在距凸透镜2倍焦距以外，移动光屏时，这时光屏上成的是________、________的实像。蜡烛凸透镜光屏蜡烛、凸透镜光屏同一高度倒立缩小再见121 121 121
